Anolis Divine 60 UV User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Version 1.5






Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Divine 60 UV and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Anolis Divine 60 UV

Summary of Contents for Anolis Divine 60 UV

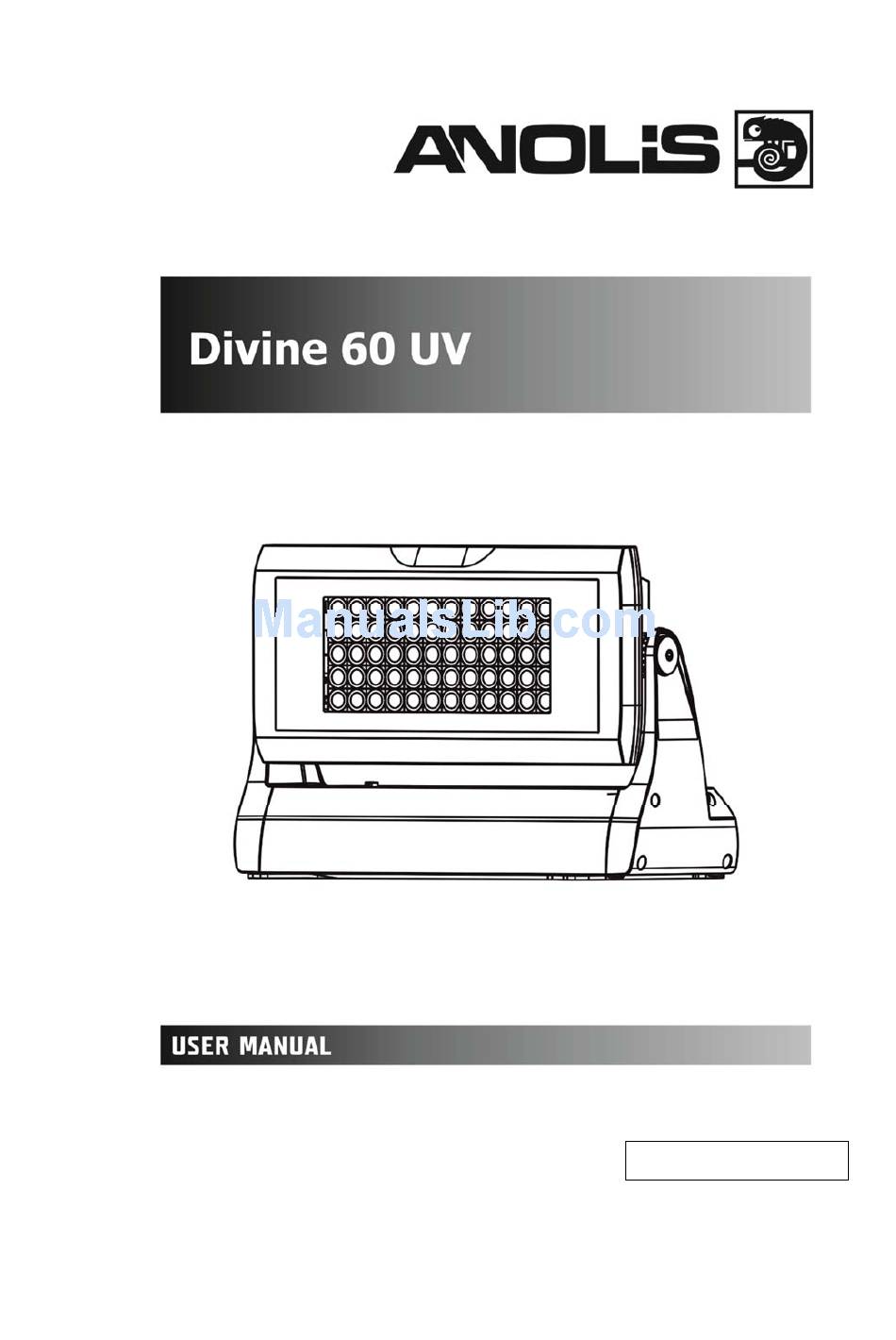

  • Page 1 Version 1.5               ...

  • Page 2: Table Of Contents

    Divine 60 UV    Table of contents   1. Safety instructions ..............................  3   2. Fixture exterior view  ..............................  6   3. Installation ..................................  7   3.1 Connection to the mains ............................  7   3.2 Mounting the fixture ............................  9   3.3 Adapter black glass installation ..........................  1 0  4.  Divine 60 UV ‐ DMX protocol  ...........................  1 1  5. Control menu  ................................  1 2  5.1 Fixture Address ..............................  1 2  5.2 Fixture information  .............................  1 2  5.3 Personality ................................ ...

  • Page 3: Safety Instructions

    Divine 60 UV    FOR YOUR OWN SAFETY, PLEASE READ THIS USER MANUAL CAREFULLY  BEFORE POWERING OR INSTALLING YOUR  Divine 60 UV!  Save it for future reference.   This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure  safe operation, it is absolutely necessary for the user to follow the safety instructions and warnings written in this  manual.    The manufacturer will not accept liability for any resulting damages caused by the non‐observance of this manual  or any unauthorized modification to the device.    Unauthorized modification will void warranty.     This device is for professional use only. It is not for household use.  1. Safety instructions THIS LUMINAIRE IS DESIGNED WITH UV LEDS AND MUST BE INSTALLED IN COMPLIANCE WITH COMPOTENT TECHNICAL DIRECTIONS TO PREVENT THE USER’S EYE AND BARE SKIN FROM EXPOSURE TO HARMFUL UV RADIATION.
  • Page 4 Divine 60 UV      Risk Group 3 LED product according to ČSN EN 62471.      Make sure that materials which are exposed to UV radiation will not be damaged!  Do not look at the fixture´s  LEDs during operation. The light beam may damage your eyes.    Make sure that the available voltage is not higher than stated on the rear side of the fixture.  This fixture should be operated only from the type of power source indicated on the marking label. If you are not  sure of the type of power supplied, consult your authorized distributor or local power company.    Always disconnect the fixture from AC power before servicing or cleaning internally.    Do not overload supply line as this can result in fire or electric shock.     Make sure the power/data cable is never crimped or damaged by sharp edges. Check the fixture and the  power/data cable from time to time.    Do not install the unit near an open flame.    Refer servicing to qualified service personnel.    This fixture falls under protection class I. Therefore, this fixture has to be connected to a mains socket outlet  with a protective  earthing connection.    Do not connect this fixture  to a dimmer pack.    Keep combustible materials at least 0.3 m away from the fixture.  If the fixture has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on  immediately. The arising condensation of water might damage your device. Leave the device switched off until it  has reached room temperature.     Avoid brute force when installing or operating the fixture.      When choosing the installation spot, please make sure that the fixture is not exposed to extreme heat or dust.    Avoid using the unit in locations subject to possible impacts.   ...
  • Page 5 Divine 60 UV      Please use the original packaging if the fixture is to be transported.  If this device will be operated in any way different to the one described in this manual, the product may suffer  damages and the warranty becomes void. Furthermore, any other operation may lead to dangers like short‐circuit,  burns, electric shock  etc.                                                                     ...

  • Page 6: Fixture Exterior View

    Divine 60 UV    2. Fixture exterior view                   Side  connection shown                                                             Rear connection shown             ...

  • Page 7: Installation

    Divine 60 UV    3. Installation 3.1 Connection to the mains   Fixtures must be installed by a qualified worker in accordance with all national  and local electrical and construction codes and regulations.  This device falls under class one and must be grounded!    To connect the Divine 60 UV to mains and a DMX controller, use a 5‐cored cable Flamar Li9YC11Y. The 3 cores   serve for the power supply  and  2 shielded cores are intended for  DMX connection:     Core  Connection  Core  Connection  Black  Live (L)  Red  Data + (+)  White  Neutral (N)  White  Data – (‐)  GND  Yellow/Green  Shielding  Data ground (0)              PE  (     1. Unscrew the eight screws (2) on the terminal block cover (1) to get access to the terminal block and  control display (6) with four control buttons (7).  2. Unscrew both cable glands (4) from the terminal block cover  (1) and both blind flanges (10) from the  fixture base.  3.  Apply an adequate layer of the paste LOCTITE 5331 on the plastic holder of the cable gland before  inserting it into the body of the gland. Apply an adequate layer of the paste LOCTITE 577 on the thread of ...
  • Page 8 Divine 60 UV    Note:  If you are  interchanging cable glands (4) and blind flanges (10), do not forget to apply LOCTITE 5331  and 577 on cable glands and LOCTITE 577 on blind flanges.     7. After connecting cables and setting the fixture by means of the control display and four buttons, place the  cover (1) on the terminal block back, make sure the seal (5) is inserted correctly.   8. Screw the terminal block cover (1)  with eight screws using a  tightening torque of 7Nm.  9.  Check that all cable glands and screws and blind flanges are firmly secured.     Rear connection shown          Side connection shown    8 ...

  • Page 9: Mounting The Fixture

    Divine 60 UV      Base technical features of the ABB terminal block:  Type: DS 2,5/10.4L (4 springs mini blocks)  Parameter  IEC  UL/SCA  Rated voltage  800 V  600 V  Rated current  24 A  15 A  Wire size rated/gauge  2.5mm /A2  12AWG  Wire stripping length  9.5 mm      3.2 Mounting the fixture The Divine 60 UV can be arranged in any position/orientation without altering its operation characteristics. The LED  module can be tilted to desired position by means of the tilt lock. Use an Allen key 6 to adjust desired tilt position.        Screw the surface mounting adapter (11) to the base of the fixture by means of the six screws M8x20 (8).  Four  slots (9)  in the surface  mounting adapter serve for mounting on a non‐flammable flat surface via four  screws.              Ensure that the structure to which you are attaching  the fixture is secure.    Caution: Overhead installation requires experience. Fixtures may cause severe injuries when crashing down! If you  have doubts concerning the safety of a possible installation, do not install the device and consult installation with ...

  • Page 10: Adapter Black Glass Installation

    Divine 60 UV      3.3 Adapter black glass installation             1. Unscrew two screws M3x5 (1) to separate  the bottom part (2) from the upper part (3)  of the adapter.                          2. Place both parts of the adapter on the  head (4) and screw both parts of the  adapter together by means of two  screws M3x5 (1).                      ...

  • Page 11: Divine 60 Uv - Dmx Protocol

    Divine 60 UV    4. Divine 60 UV ‐ DMX protocol   Version 1.1      Mode  Mode  Mode  DMX  Function  Type of control  1  2*  3  Value  ‐  ‐  1    Zone 1 Intensity     0 ‐ 255  Intensity from 0% to 100%   proportional  ‐  ‐  2    Zone 2 Intensity     0 ‐ 255  Intensity from 0% to 100%  proportional  ‐  ‐  3    Zone 3 Intensity     0 ‐ 255  Intensity from 0% to 100%  ...

  • Page 12: Control Menu

    Divine 60 UV    5. Control menu The Divine 60 UV is equipped with 4‐segment LED display which allows to set the fixture´s behaviour  according  to  your needs, obtain information on its operation, control all range of effects and program it in stand‐alone mode.     The four control buttons have the following functions:   ‐ ESCAPE button‐leaves menu without saving changes.   ‐ ENTER button‐ enters menu, confirms adjusted values and leaves menu.    ‐ UP and  ‐ DOWN buttons ‐ move between menu items on the same level, sets values.    After switching the fixture on, display shows current DMX address .   5.1 Fixture Address   Use this menu to set the DMX address of the fixture.  dM.Ad. ‐‐‐ DMX addressing. Select this submenu to set a DMX start address.  To set a DMX address.  1. Use UP/DOWN buttons to find “ A001“ menu.  2. Press the ENTER button.  3. Use the UP/DOWN buttons to select desired start address.  4. Press the ENTER button to confirm the choice.  Note: After switching on, the Divine 60 UV will automatically detect whether DMX 512 data is received or not.  If there is no data received at the DMX input, the display will start to flash the set address.    DM.Pr. ‐‐‐ DMX preset. Select this menu item to set a desired DMX mode.               5.2 Fixture information   Use this menu to read useful information about the fixture status.  To display desired information.      1.  Use the UP/DOWN buttons to find the “ InFo“ menu. ...

  • Page 13: Personality

    Divine 60 UV      IC3.L.  ‐‐‐ LED processor 3    IC4.L.  ‐‐‐ LED processor 4    ViFi  ‐‐‐ Wireless DMX module (if installed)    tEMP ‐‐‐ Fixture Temperatures. Select this menu to read the temperatures of the fixture:    bASE        Cur.t.  ‐‐‐ the current temperature of the fixture base.      Hi.tE. ‐‐‐ the menu item shows the max. temperatures of the fixture  base since      the fixture has been fabricated.       rSEt ‐‐‐ the menu item shows the maximum temperatures of the fixture base since the counter   was last reset. In order to reset this counter to 0 you have to press and hold the UP and DOWN   buttons and at the same time press the ENTER button.     LEdS        Cur.t.  ‐‐‐ the current temperature of the fixture LEDs PCB.      Hi.tE. ‐‐‐ the menu item shows the max. temperatures of the LEDs PCB  base since      the fixture has been fabricated.       rSEt ‐‐‐ the menu item shows the maximum temperatures of the LEDs PCB since the counter   was last reset. In order to reset this counter to 0 you have to press and hold the UP and DOWN ...

  • Page 14: Manual Mode

    Divine 60 UV    If time between two receiving DMX values is < than fade time set in the item“F.tin. “, the adjusted fade time will be  reduced to fill entire time between the two receiving DMX values.  e.g “F.tin.“=2sec. and fixture has received from DMX controller value Red=0 DMX, after 5 seconds will receive  Red=255 DMX. It means, that  red will go to full intensity  during 2 seconds.   “F.tin. “=8 sec. and fixture has received Red=0 DMX, after 5 seconds will receive Red=255 DMX. It means, that  red  will go to full intensity  during 5 seconds. (Max, fade time is reduced from 8 sec. to 5 sec.).      DiSP. ‐‐‐ Display adjusting. This function allows you to change the display settings.      d.On ‐‐‐ this function allows you to keep the display on or to turn off automatically 2 minutes         after last pressing any button on the control panel.        d.Int. ‐‐‐ select this function to adjust the display intensity (6‐min.,100‐max.).   select this function to used to rotate menu 180 degrees from current orientation turn --- . The menu item allows to select desired dimmer curve:   diM.C. --- Dimmer curve     Lin. ‐‐‐ linear   ‐‐‐ Square law  tnP.u. ‐‐‐ Temperature unit. Use this menu in order to display the fixture temperatures in desired units: °C or °F.    In.Po. ‐‐‐ Init effect positions. Use this function to set all effects to the desired positions to which they will move  after switching the fixture on (if DMX is not receiving).    dF.SE. ‐‐‐ Default Settings .The menu item sets all fixture parameters to the default (factory) values. ...

  • Page 15: 5 Test Sequences

    Divine 60 UV    5. 5 Test sequences     Use this menu to run demo‐test sequences without an external controller,  which will show you some possibilities  of using the Divine 60 UV.      5.6 Stand‐alone setting   The fixtures on a data link are not connected to the controller but can execute pre‐set programs which can be  different for every fixture. “Stand‐alone operation” can be applied to the single fixture or to multiple fixtures  operating synchronously.    Auto. ‐‐‐ Automatic playback. This function allows you to select the program which will be played after switching  the fixture on. Selected program will be played continuously in a loop.  1. Use the UP/DOWN buttons to select test program (“tESt”), user program (“u.PrG”) or disable this function  (OFF).  2. Press the ENTER button to confirm the choice.      PLAY ‐‐‐ Playing program. Entering this menu provides a complete overview of all programs offered, from which  the selected program can run.   1. Use the UP/DOWN buttons to select desired program.  2. Press the ENTER button. The selected program runs in a loop.      Edit ‐‐‐ Editing a program. The fixture offers a freely editable program up to 40 steps. Every program step includes  a step time‐the total time occupied by the step in the program and a fade time‐ during which effects move to new  positions.  1. Use the UP/DOWN buttons to select a desired program step ("St.01" ‐ "St.40") and press ENTER button.  2. Use the UP/DOWN buttons to select a channel you want to edit and press the ENTER button.  List of editable items:  “P.End” ‐ a total number of the program steps (value 1‐40). This value should be set before start of ...

  • Page 16: Special Functions

      rdM.H ‐‐‐ Code. This menu item shows the second part of the RDM identification code.    ViFi ‐‐‐ Wireless DMX. The menu serves for reading  of the wireless operation status (only for Wireless DMX  version).   50 ‐‐‐ Wireless DMX signal intensity. The menu item shows level of received signal in %. If the fixture is not  linked to the transmitter, “niSS” is displayed.  UnLI ‐‐‐ Wireless DMX unlink.  The item serves for unlinking  the fixture from transmitter.      uPd.M. ‐‐‐ Updating mode. The menu item allows you to update software in the fixture via either serial or USB port  of PC.  The following are required in order to update software:  ‐ PC running Windows /7/8/10 or Linux  ‐ DMX Software Uploader   ‐ Flash cable RS232/DMX P/N.13050624 (if you want to use a serial port of PC)  ‐ Robe Universal Interface (if you want to use an USB port of PC)    Note: Software update should be  executed by a qualified person. If you lack qualification, do not attempt the  update yourself and ask for help from  your Anolis distributor.  DMX address, user program and all items in the menu "PerS" will be set to their default (factory) values.    To update software in the fixture:  I. Installation of the DMX Software Uploader.    1. DMX Software Uploader program is available from the Anolis web site at WWW.anolis.cz.    2. Make a new directory ( e.g. Anolis Uploader) on your hard disk and download the software to it.     3. Unpack the program to the directory.   II. Fixture software updating.    1.Determine which of your  ports is available on your PC and connect it:    ‐ with the DMX input of the fixture if you are using the flash cable RS232/DMX        ‐ with the DMX output of the Robe Universal Interface if you are using the USB cable.      ...
  • Page 17 Divine 60 UV      When the update is finished, the line with the text “The fixture is successfully updated“ will appear in     this window and the fixture will reset with the new software.  Note: In case upload process is interrupted (e.g. power loss), the fixture stays in “Updating mode” and you will  have to repeat the software update again.                                                                   ...

  • Page 18: Technical Specifications

    Divine 60 UV    6. Technical specifications Power supply    • Electronic auto‐ranging    • Input voltage: 100 ‐ 277V AC, 50‐60 Hz      • Max. power consumption: 180W   • Inrush current: 30A (at 230V), 20A (at 115V)    Optic & Effects    • Light source:  x UV LED (365nm wave length)     • Beam angle: 38°     • 6 LED zones             • Adjustable strobe sequences   •Typical Lumen maintenance: 70% @ 16.000 hours    Control    • Setting & Addressing: 4‐segment LED display & 4 control buttons    • Control: USITT DMX 512 (RDM support)    • DMX protocol modes: 3 (2,3,9 control channels)    • Operations modes: DMX, Stand‐alone    • Manual control of all effects via control panel  • One editable program, up to 40 steps    Wireless DMX/RDM module (only for  wireless DMX version of the Divine 60 UV)  • Compliance with USITT DMX‐512 (1986 & 1990) and 512‐A  • Full DMX fidelity and frame integrity  • Auto sensing of DMX frame rate and frame size  • <5ms DMX latency ...
  • Page 19 Divine 60 UV    Total heat dissipation    • 680 BTU/h (calculate)    Weight     • 14.5 kg       Dimensions   mm [inch]              Included items    • 1 x  Divine 60 UV  • 1 x Surface mount adaptor (P/N 11015860)    • 1 x User manual      OptionaI accessories  • Set of rubber feet silver (P/N 10980371)  • Adaptor black glass for Divine UV silver (P/N10980344)  • Adaptor black glass for Divine UV black (P/N10980335)  • Top Hat Strobe IP black (P/N 10980354)  (P/N    • Top Hat Divine 60 UV silver  10980360) • Half Top Hat Strobe IP black (P/N 10980355)  •  Half Top Hat Divine 60 UV silver (P/N 10980361)  • Wire Guard/Anti‐Glare Divine 160 silver (P/N 10980362)    • Barndoor Module Divine 60 UV silver  10980389) • Barn Door Module for Strobe IP, Divine 60 black (P/N 10980356) ...

  • Page 20: Cleaning And Maintenance

    Divine 60 UV    • C‐Clamp Adaptor Divine silver (P/N 10980363) ‐ Side connection only  • C‐Clamp Adaptor Strobe IP/Divine, black (P/N 10980324) ‐ Side connection only    7. Cleaning and maintenance   DANGER !  Disconnect from the mains before starting any cleaning or maintenance work      Rinse off loose dirt with low pressure water spray. Wash the housing with a soft brush or sponge and a mild, non‐ abrasive  washing detergent. Rinse it.    Maintenance  and service operations are only to be carried out by a qualified person.  Should you need any spare parts, please use Anolis OEM parts.    7.1 Replacing a fuse This replacement has to be done by a qualified person or Anolis  service worker only.    7.2 Disposing of the product To preserve the environment please dispose or recycle this product at the end of its life according to the local  regulations and codes.                                   ...

  • Page 21: Extract From A Test Report Of Brno University Of Technology - Light Laboratory

    Divine 60 UV    8. Extract from a test report of Brno University Of Technology – Light laboratory 8.1 Measurement results for all LEDs with clear glass (max. power), beam angle 38°   Evaluted according: ČSN EN 62471, ČSN EN 62471‐5, IEC TR 62778, ANSI/IESNA RP ‐27.3‐07      Fixture at a distance, which produces illuminance of 500 lx. Results for Divine 60 UV are in bold frame      Key to identify the hazards in the evolution tables  21 ...
  • Page 22 Divine 60 UV        If the cell has transparent background and the text is written in italics, the value is not used to evaluate risk.    All LEDs on (max. power)  Calculated values of illuminance (E) with uncertainty of measurement (k=2) 0,94%, actinic ultraviolet irradiance (E )  with uncertainty of measurement (k=2) 1,29%, ultraviolet irradiance (E ) with uncertainty of measurement (k=2)  1,27%, depending on distance (I) with uncertainty of measurement (k=2) 0,47%.      *Measured values. From these values are calculated other values.  **Calculated values for illuminance of detector E=500lx. These values are decisive for determining of hazard group.            22 ...

  • Page 23: Measurement Results For All Leds With Black Glass (Max. Power), Beam Angle 38

    Divine 60 UV    8.2 Measurement results for all LEDs with black glass (max. power), beam angle 38°   Evaluted according: ČSN EN 62471, ČSN EN 62471‐5, IEC TR 62778, ANSI/IESNA RP ‐27.3‐07      Fixture at a distance, which produces illuminance of 500 lx. Results for Divine 60 UV are in bold frame      Key to identify the hazards in the evolution tables    23 ...
  • Page 24 Divine 60 UV          If the cell has transparent background and the text is written in italics, the value is not used to evaluate risk.    All LEDs on (max. power)  Calculated values of illuminance (E) with uncertainty of measurement (k=2) 0,94%, actinic ultraviolet irradiance (E )  with uncertainty of measurement (k=2) 1,29%, ultraviolet irradiance (E ) with uncertainty of measurement (k=2)  1,28%, depending on distance (I) with uncertainty of measurement (k=2) 0,47%.    *Measured values. From these values are calculated other values.  **Calculated values for illuminance of detector E=500lx. These values are decisive for determining of hazard group.    Full reports from the Light Laboratory on request.          24 ...
  • Page 25 Divine 60 UV                                                                                 ...
