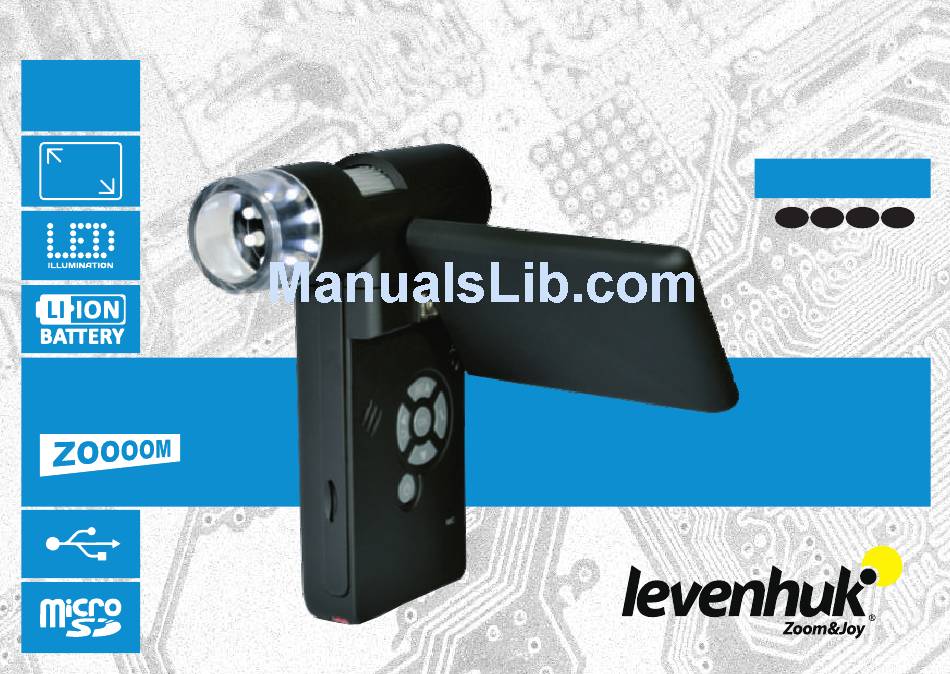

Levenhuk DTX 500 Mobi
5
MEGA
PIXELS
Digital Microscope
3''
User Guide
EN CZ PL RU
500x
USB 2.0

Advertisement

Table of Contents
loading

Related Manuals for Levenhuk DTX 500 Mobi

Summary of Contents for Levenhuk DTX 500 Mobi

  • Page 1 Levenhuk DTX 500 Mobi MEGA PIXELS Digital Microscope User Guide EN CZ PL RU 500x USB 2.0...

  • Page 3: Digital Microscope

    Levenhuk DTX 500 Mobi Digital microscope Never, under any circumstances, look directly at the Sun, another bright source of light or at a laser through this device, as this may cause PERMANENT RETINAL DAMAGE and may lead to BLINDNESS. The kit includes...
  • Page 4 Устройство микроскопа 1. Shutter button 9. MicroSD card slot 17. OK 2. Magnification adjustment wheel 10. Wrist strap clip (DOWN) 3. RCA socket 11. Focus wheel (LEFT/ BACK) 4. USB socket 12. Brightness adjustment wheel 20. Power button 21. Speaker 5.
  • Page 5 Microscope assembly Installing the rechargeable battery Open the battery compartment and insert the battery matching the indicated polarity. Note: the battery has to be fully charged before installation (refer to Charging the battery below). Inserting the MicroSD card A MicroSD card (purchased separately) is required to save captured images and recorded videos.
  • Page 6 Microscope display interface Image capture mode icon Sequence capture mode icon Captured image counter/Total number of images that may be captured (based on the current resolution) MicroSD status icon Current image resolution Battery status indicator Note: interface icons may be hidden by pressing the magnification adjustment wheel (2). Turning the microscope on To turn the microscope on, open the LCD display or press the power button (20).

  • Page 7: Using The Microscope

    Using the microscope Capturing an image Turn the microscope on and point it at an object. Make sure the LCD display is fully unfolded. Adjust the illumination brightness, so that the specimen is evenly lit. Change magnification then focus your view and press the shutter button (1) to capture an image. Recording a video Press the key (19) to switch to video mode.

  • Page 8: Protecting Files

    Magnification Scroll the magnification adjustment wheel (2) to zoom your view in or out. Note: magnification range of Levenhuk DTX 500 Mobi is 1x–4x. Transferring files to a computer Connect the microscope to your computer with a USB cable and, when the AutoPlay window appears, choose to use the microscope as an external storage device.

  • Page 9: Charging The Battery

    Note: function keys are disabled when the microscope is connected to a computer as a camera. The microscope is operated through the PortableCapture application. All the images and videos will be saved to the computer's hard drive. Voice recording is not available during the connection. Charging the battery The battery has to be fully charged before turning the microscope on for the first time.
  • Page 10 Operating the microscope Main menu Press the Wrench key (16) to open the main menu. From this menu you can set image resolution, adjust image quality and sharpness, as well as set parameters for sequence capture. Resolution Select Resolution from the main menu and choose the required image resolution.

  • Page 11: Power Saving

    Quality Select Quality from the main menu and choose one of the existing settings. This will change the compression rate of captured images. Sharpness Select Sharpness from the main menu and choose one of the existing settings. Language Select Language from the main menu and choose one of the existing settings.

  • Page 12: Date And Time Display

    Date and time display Select Date Stamp from the main menu and choose one of the existing settings. You can opt to display the date or both date and time. Press OK to confirm selection. TV connection Select TV Out from the main menu and choose one of the existing settings. Press OK to confirm selection.

  • Page 13: Image Resolution

    PortableCapture software Software installationInsert the installation CD into your CD drive. The Main Menu window will be displayed. Select PortableCapture software to install the PortableCapture application. Keep in mind that a system restart will be required during installation.The installation CD contains a copy of this User Guide, which you can read by clicking the corresponding entry in the Main Menu.

  • Page 14: Full Screen Mode

    Language From the Options menu, select Language to change the language of the user interface. Full screen mode There are three ways to enter full screen mode: 1. Double-click an image in the main window; 2. Click the Full screen mode icon on the toolbar; 3.

  • Page 15: Images And Videos

    Images and videos Capturing an image Click the corresponding icon on the toolbar or select Photo from the Capture menu, or press F11 on your keyboard. A thumbnail of the captured image will appear on the right side of the main window. Recording a video Click the corresponding icon on the toolbar or select Video from the Capture menu.

  • Page 16: Working With Images

    Working with images Preview Left-click the thumbnail of the image you wish to edit and it will open in the main window of the application. The image resolution will be displayed in the bottom left corner of the screen. Double-clicking a thumbnail will open the image in a separate window.

  • Page 17: Exiting The Application

    Working with video clips Right-click a video clip thumbnail and choose whether you want to watch, copy or delete the chosen clip from a drop-down menu. Exiting the application To exit the application, choose Exit from the File menu.
  • Page 18 Calibration and measurements Place a ruler on the stage, focus your view and aimage. Take note of the current magnification by looking at the calibration scale on the microscope body. Double-click the image thumbnail to open it in a separate window. Enter the magnification value into the corresponding field in the upper right corner of the preview window.

  • Page 19: Measurement Units

    Radius Draw a straight line on the image. The application will automatically calculate the radius, as well as circumference and area of the corresponding circle. Diameter Draw a straight line on the image. The application will automatically calculate the diameter, as well as circumference and area of the corresponding circle.
  • Page 20 Press this button to undo the last action Note: 1. Magnification range of Levenhuk DTX 500 Mobi is 20x–500x. Do not use magnification values that exceed this range. 2. The application calculates values based on the magnification you have entered.

  • Page 21: Installing Software

    Working with the application for Mac OS users Installing software Browse to the mac folder on the installation CD and copy PortableCapture file to the desktop. Operating the microscope Use a USB cable to connect the microscope to your computer. Run the PortableCapture application by double-clicking its icon.
  • Page 22 Date and time From the Options menu, select Date/Time to display or hide the date and time of capture during preview. Capturing an image Click the corresponding icon on the toolbar or select Photo from the Capture menu to capture an image. An image thumbnail will appear on the right side of the main window. Recording a video Click the corresponding icon on the toolbar or select Video from the Capture menu to start recording a video.

  • Page 23: Care And Maintenance

    To clean the device exterior, use only special cleaning wipes and special optics cleaning tools from Levenhuk.Abrasive particles, such as sand, should not be wiped off lenses, but instead blown off or brushed away with a soft brush. Do not use the device for lengthy periods of time, or leave it unattended in direct sunlight. Keep the device away from water and high humidity.

  • Page 24: Specifications

    330 x 70 x 150 mm Weight 700 g (with the battery) Levenhuk reserves the right to modify or discontinue any product without prior notice. System requirements Operating system: Windows XP SP2/Vista/7/8, Mac 10.6~10.8, CPU: at least P4 1.8 GHz, RAM: 5 12 MB, interface: USB 2.0...
  • Page 25 Levenhuk, is found to be defective in materials or workmanship. As a condition to the obligation of Levenhuk to repair or replace such product, the product must be returned to Levenhuk together with proof of purchase satisfactory to Levenhuk.
  • Page 26 Levenhuk disclaims liability for any loss of profits, loss of information, or for any general, special, direct, indirect or consequential damages which may result from breach of any warranty, or arising out of the use or inability to use any Levenhuk product. Any warranties which are implied and which cannot be disclaimed will be limited in duration to a term of six months for accessories from the date of retail purchase.
  • Page 27 Levenhuk DTX 500 Mobi Digitální mikroskop Nikdy, za žádných okolností se tímto přístrojem nedívejte přímo do slunce, jiného světelného zdroje nebo laseru, neboť hrozí nebezpečí TRVALÉHO POŠKOZENÍ SÍTNICE a případně i OSLEPNUTÍ. Obsah soupravy Levenhuk DTX Levenhuk DTX 500 Mobi...
  • Page 28 Součásti mikroskopu 9. Slot pro kartu microSD 16. Nabídka 1. Tlačítko závěrky 10. Spona poutka na zápěstí 17. OK 2. Regulátor nastavení zvětšení 11. Zaostřovací šroub 3. Zdířka RCA (DOLŮ) 12. Regulátor nastavení jasu (VLEVO/ZPĚT) 4. Zdířka USB 5. Zdířka napájecího kabelu 13.
  • Page 29 Montáž mikroskopu Instalace dobíjecí baterie Otevřete prostor pro baterie a vložte baterii, přičemž dbejte na správnou polaritu. Poznámka: baterie musí být před instalací plně nabitá (viz kapitola Nabíjení baterie tohoto návodu). Vložení karty microSD Karta microSD (nutno koupit samostatně) slouží k ukládání pořízených statických snímků...
  • Page 30 Rozhraní displeje mikroskopu Ikona režimu pořizování statických snímků Ikona režimu pořizování sekvencí Počítadlo pořízených statických snímků/celkový počet snímků, jež lze pořídit (na základě aktuálního rozlišení) Stavová ikona karty microSD Aktuální rozlišení snímků Ukazatel stavu baterie Poznámka: Ikony na rozhraní lze skrýt stisknutím regulátoru nastavení zvětšení (2). Zapnutí...
  • Page 31 Práce s mikroskopem Snímání obrazu Mikroskop zapněte a namiřte na nějaký předmět. Ujistěte se, že je LCD displej maximálně vyklopený. Nastavte jas osvětlení tak, aby byl preparát rovnoměrně osvětlený. Změňte hodnotu zvětšení, pak zaostřete obraz a stisknutím tlačítka závěrky (1) pořiďte snímek. Pořizování...
  • Page 32 Zvětšení Zobrazení můžete přiblížit nebo oddálit otáčením regulačního šroubu zvětšení (2). Poznámka: Rozsah zvětšení mikroskopu Levenhuk DTX 500 Mobi je 1x–4x. Připojení mikroskopu k počítači Mikroskop připojte k počítači pomocí USB kabelu a jakmile se otevře okno automatického přehrávání, zvolte možnost použití...

  • Page 33: Výměna Baterie

    Poznámka: Je-li mikroskop k počítači připojen jako kamera, funkční klávesy nejsou v provozu. Ovládání mikroskopu se provádí pomocí aplikace PortableCapture. Všechny pořízené statické snímky a videozáznamy se uloží na pevný disk počítače. Během připojení není dostupné hlasové nahrávání. Výměna baterie Před prvním zapnutím mikroskopu musí...
  • Page 34 Práce s mikroskopem Main menu (Hlavní nabídka) Stisknutím klávesy Wrench (Nástroje) (16) otevřete hlavní nabídku. V této nabídce můžete nastavit rozlišení obrazu, upravit kvalitu a ostrost obrazu a dále nastavit parametry pro zachycování sekvencí. Resolution (Rozlišení) V hlavní nabídce zvolte možnost Resolution (Zvětšení) a zvolte požadované rozlišení...
  • Page 35 Quality (Kvalita) V hlavní nabídce zvolte možnost Quality (Kvalita) a vyberte si jedno z nabízených nastavení. Tím se změní kompresní poměr pořizovaných snímků. Sharpness (Ostrost) V hlavní nabídce zvolte možnost Sharpness (Ostrost) a vyberte si jedno z nabízených nastavení. Language (Jazyk) V hlavní...
  • Page 36 Date and time display (Zobrazit datum a čas) V hlavní nabídce zvolte možnost Date Stamp (Časové razítko) a vyberte si jedno z nabízených nastavení. Můžete si vybrat zobrazení pouze data nebo data i času. Zvolenou možnost potvrdíte stisknutím tlačítka OK. TV connection (Připojení...
  • Page 37 Práce s aplikací PortableCapture Do CD jednotky svého počítače vložte instalační CD. Zobrazí se okno hlavní nabídky. Instalaci aplikace PortableCapture Pro zahájíte zvolením možnosti PortableCapture software. Upozorňujeme, že během instalace bude vyžadováno restartování počítače. Instalační CD obsahuje kopii této uživatelské příručky, kterou můžete otevřít kliknutím na odpovídající...
  • Page 38 Jazyk V nabídce Options (Možnosti) vyberte možnost Language (Jazyk) a změňte jazyk uživatelského rozhraní. Režim celé obrazovky Do režimu celé obrazovky lze přejít třemi způsoby: 1. Dvakrát klikněte na obrázek v hlavním okně; 2. Klikněte na ikonu Full screen mode (Režim celé obrazovky) na panelu nástrojů;...
  • Page 39 Snímky a videozáznamy Snímání obrazu Klikněte na příslušnou ikonu v panelu nástrojů nebo v nabídce Capture (Snímání) zvolte možnost Photo, nebo stiskněte klávesu F11 na své klávesnici. Na pravé straně hlavního okna se zobrazí náhled pořízeného snímku. Pořizování videozáznamů Klikněte na příslušnou ikonu v panelu nástrojů nebo v nabídce Capture (Snímání) zvolte možnost Video.
  • Page 40 Práce se snímky Náhled Levým tlačítkem myši klikněte na náhled snímku, který chcete upravit. Snímek se otevře v hlavním okně aplikace. V levém dolním rohu obrazovky se zobrazí rozlišení snímku. Dvojitým kliknutím na náhled obrázku jej otevřete v samostatném okně. Ukládání...
  • Page 41 Kopírování snímků Snímek zkopírujete tak, že pravým tlačítkem myši kliknete na náhled požadovaného obrázku a z rozbalovací nabídky vyberete položku Copy (Kopírovat). Práce s videozáznamy Klikněte pravým tlačítkem myši na náhled a vyberte si, zda chcete vybraný záznam z rozbalovací nabídky sledovat, kopírovat nebo odstranit.
  • Page 42 Kalibrace a měření Umístěte na pracovní stolek pravítko, zaostřete obraz a pořiďte snímek. Podívejte se na kalibrační stupnici na těle mikroskopu a zaznamenejte si aktuální zvětšení. Dvojitým kliknutím na náhled obrázku jej otevřete v samostatném okně. Do příslušného pole v pravém horním rohu okna s náhledy zadejte hodnotu zvětšení.
  • Page 43 Radius (Poloměr) Na snímku nakreslete přímku. Aplikace automaticky vypočte poloměr, obvod a plochu odpovídajícího kruhu. Diameter (Průměr) Na snímku nakreslete přímku. Aplikace automaticky vypočte průměr, obvod a plochu odpovídajícího kruhu. Angle (Úhel) Chcete-li začít kreslit čáru na obrázku, stiskněte a přidržte levé tlačítko myši.
  • Page 44 Tímto tlačítkem můžete zvolit styl čáry. Tímto tlačítkem zrušíte poslední provedenou akci. Poznámka: 1. Rozsah zvětšení mikroskopu Levenhuk DTX 500 Mobi je 20x–500x. Nepoužívejte hodnoty zvětšení nad tímto intervalem. 2. Aplikace vypočte hodnoty na základě zadaného zvětšení. Výsledky nemusí být přesné.

  • Page 45: Instalace Software

    Práce s aplikací v prostředí Mac OS Instalace software Na instalačním CD přejděte do složky mac a na plochu počítače zkopírujte soubor PortableCapture. Práce s mikroskopem Pomocí kabelu USB mikroskop připojte k počítači. Dvojím kliknutím na ikonu PortableCapture spusťte aplikaci. Pozorování...
  • Page 46 Datum a čas V nabídce Options (Možnosti) zvolte možnost Date/Time (Datum/čas), pomocí níž lze během náhledu zobrazit nebo skrýt datum a čas pořízení snímku. Snímání obrazu Klikněte na příslušnou ikonu v panelu nástrojů nebo v nabídce Capture (Snímání) zvolte možnost Photo.

  • Page 47: Péče A Údržba

    K vyčištění čoček můžete použít měkký ubrousek nebo čisticí utěrku navlhčené v éteru, případně v čistém alkoholu. Doporučujeme používat speciální čisticí prostředky na optiku značky Levenhuk. K čištění optiky nepoužívejte žádné žíraviny ani kapaliny na acetonové bázi. Abrazivní částice, například písek, by se neměly z čoček otírat, ale sfouknout nebo smést měkkým kartáčkem.Při zaostřování...

  • Page 48: Technické Údaje

    330 x 70 x 150 mm Hmotnost 700 g (včetně baterie) Společnost Levenhuk si vyhrazuje právo provádět bez předchozího upozornění úpravy jakéhokoliv výrobku, případně zastavit jeho výrobu. Systémové požadavky Operační systém: W indows XP SP2/Vista/7/8, Mac 10.6~10.8 CPU: minimálně P4 1.8 GHz, RAM: 5 12 MB, rozhraní: USB 2.0.
  • Page 49 Společnost Levenhuk vyvine přiměřené úsilí k tomu, aby výrobek, na nějž se vztahuje tato záruka, opravila nebo vyměnila do 30 dnů od jeho obdržení. V případě, že bude oprava nebo výměna trvat déle než 30 dní, bude o tom společnost Levenhuk zákazníka informovat.
  • Page 50 účel, kromě těch, jež jsou výslovně uvedeny v této omezené záruce. Jediným závazkem společnosti Levenhuk v rámci této omezené záruky bude provedení opravy nebo výměny výrobku, na který se tato záruka vztahuje, a to v souladu s podmínkami v ní uvedenými. Společnost Levenhuk nepřebírá odpovědnost za žádné ušlé zisky, ztrátu informací, ani za žádné...
  • Page 51 Levenhuk DTX 500 Mobi Mikroskop cyfrowy Pod żadnym pozorem nie wolno kierować urządzenia bezpośrednio na słońce, światło laserowe lub inne źródło jasnego światła bez stosowania specjalnego filtra, ponieważ może to spowodować TRWAŁE USZKODZENIE SIATKÓWKI lub doprowadzić do ŚLEPOTY. W skład zestawu wchodzi...
  • Page 52 Elementy mikroskopu 1. Przycisk migawki 9. Gniazdo na kartę MicroSD 16. Menu 2. Pokrętło do regulacji powiększenia 10. Zacisk paska na nadgarstek 17. OK 3. Gniazdo RCA 11. Pokrętło regulacji ostrości (W DÓŁ) 4. Gniazdo USB 12. Pokrętło do regulacji jasności (W LEWO/WSTECZ) 20.
  • Page 53 Montaż mikroskopu Montaż baterii Otwórz komorę akumulatora i włóż akumulator zgodnie z polaryzacją. Uwaga: przed zamontowaniem baterię należy w pełni naładować (zob. rozdział Ładowanie baterii). Wkładanie karty MicroSD Na (dostępnej osobno) karcie MicroSD zapisywane są zdjęcia i nagrane filmy. Wyłącz mikroskop i wsuwaj kartę MicroSD to odpowiedniego gniazda w obudowie mikroskopu aż...
  • Page 54 Interfejs na wyświetlaczu mikroskopu Ikona trybu przechwytywania obrazu Ikona trybu przechwytywania sekwencji Licznik przechwyconych obrazów/łączna liczba obrazów, które można przechwycić (na podstawie wybranej rozdzielczości) Ikona statusu karty MicroSD Bieżąca rozdzielczość obrazu Wskaźnik stanu baterii Uwaga: ikony interfejsu można ukryć, naciskając pokrętło do regulacji powiększenia (2). Uruchamianie mikroskopu Aby włączyć...
  • Page 55 Użytkowanie mikroskopu Przechwytywanie obrazu Włącz mikroskop i skieruj go w stronę obiektu. Upewnij się, że wyświetlacz LCD jest całkowicie otwarty. Wyreguluj jasność oświetlenia, aby próbka była równo oświetlona. Zmień powiększenie, a następnie wyreguluj ostrość obrazu i naciśnij przycisk migawki (1), aby zrobić zdjęcie. Nagrywanie filmu Naciśnij przycisk (19), aby przejść...

  • Page 56: Pokaz Slajdów

    (15), aby zmienić kolor interfejsu. Powiększenie Obracaj pokrętłem regulacji powiększenia (2), aby zwiększać lub zmniejszać powiększenie. Uwaga: zakres powiększenia mikroskopu Levenhuk DTX 500 Mobi wynosi 1x–4x. Przenoszenie plików na komputer Podłącz mikroskop do komputera za pomocą kabla USB i, po wyświetleniu okna autoodtwarzania, wskaż...

  • Page 57: Ładowanie Baterii

    Uwaga: po podłączeniu mikroskopu do komputera w funkcji aparatu przyciski funkcyjne są nieaktywne. Do sterowania mikroskopem służy aplikacja PortableCapture. Wszystkie obrazy i pliki wideo są zapisywane na dysku twardym komputera. Nagrywanie głosu nie jest dostępne podczas połączenia. Ładowanie baterii Przed pierwszym uruchomieniem mikroskopu należy pamiętaj o całkowitym naładowaniu baterii. Podłącz kabel zasilający do gniazda w obudowie mikroskopu (5), a następnie podłącz go do źródła zasilania.

  • Page 58: Menu Główne

    Obsługa mikroskopu Menu główne Naciśnij klucz (16), aby otworzyć menu główne. Menu to umożliwia ustawianie rozdzielczości obrazu, regulację jego jakości i ostrości oraz wprowadzanie parametrów przechwytywania sekwencji. Rozdzielczość Z menu głównego wybierz Resolution (Rozdzielczość) i ustaw wymaganą rozdzielczość obrazu. Naciśnij OK, aby potwierdzić wybór. Uwaga: w modelu można wprowadzić...

  • Page 59: Oszczędność Energii

    Jakość Z menu głównego wybierz Quality (Jakość), a następnie jedno z dostępnych ustawień. Nastąpi zmiana stopnia kompresji przechwyconych obrazów. Ostrość Z menu głównego wybierz Sharpness (Ostrość), a następnie jedno z dostępnych ustawień. Język Z menu głównego wybierz Language (Język), a następnie jedno z dostępnych ustawień.
  • Page 60 Wyświetlanie daty i godziny Z menu głównego wybierz Date Stamp (Datownik), a następnie jedno z dostępnych ustawień. Istnieje możliwość wyświetlania samej daty lub daty i godziny łącznie. Naciśnij OK, aby potwierdzić wybór. Połączenie z telewizorem Z menu głównego wybierz TV Out (Wyjście TV), a następnie jedno z dostępnych ustawień.

  • Page 61: Pierwsze Kroki

    Praca z aplikacją PortableCapture Umieść płytę instalacyjną w napędzie CD. Wyświetlone zostanie okno menu głównego. Wybierz PortableCapture software (Oprogramowanie PortableCapture), aby zainstalować aplikację PortableCapture. Pamiętaj, że podczas instalacji wymagane będzie zrestartowanie systemu. Płyta instalacyjna zawiera kopię niniejszej instrukcji, z której treścią można zapoznać się, klikając odpowiadającą...
  • Page 62 Język Z poziomu menu Options (Opcje) wybierz Language (Język), aby wybrać język interfejsu użytkownika. Tryb pełnoekranowy Tryb pełnoekranowy można włączyć na trzy sposoby: 1. Kliknij dwukrotnie obraz w głównym oknie. 2. Kliknij ikonę trybu pełnoekranowego na pasku narzędzi. 3. Z poziomu menu Options (Opcje) wybierz Fullscreen mode (Tryb pełnoekranowy).
  • Page 63 Obrazy i pliki wideo Przechwytywanie obrazu Kliknij odpowiednią ikonę na pasku zadań lub wybierz Photo (Zdjęcie) z menu Capture (Przechwytywanie), lub naciśnij F11 na klawiaturze. Po prawej stronie głównego okna pojawi się miniatura zrobionego zdjęcia. Nagrywanie filmu Kliknij odpowiednią ikonę na pasku zadań lub wybierz Video (Film) z menu Capture (Przechwytywanie).

  • Page 64: Usuwanie Zdjęć

    Obróbka zdjęć Podgląd Kliknij lewym przyciskiem myszy zdjęcie, które chcesz edytować, aby otworzyć je w głównym oknie aplikacji. Rozdzielczość obrazu zostanie wyświetlona w lewym dolnym rogu ekranu. Kliknij dwukrotnie miniaturę, aby otworzyć zdjęcie w nowym oknie. Zapisywanie zdjęć Aby zapisać zdjęcie, kliknij prawym przyciskiem myszy miniaturę wybranego zdjęcia i wybierz opcję...

  • Page 65: Kopiowanie Zdjęć

    Kopiowanie zdjęć Aby skopiować zdjęcie, kliknij prawym przyciskiem myszy miniaturę wybranego zdjęcia i wybierz opcję Copy (Kopiuj) z rozwijanego menu. Obróbka nagrań wideo Kliknij prawym przyciskiem myszy miniaturę wybranego filmu wideo, aby obejrzeć, skopiować lub usunąć film, wybierając odpowiednie opcje z rozwijanego menu. Zamykanie aplikacji Aby wyjść...
  • Page 66 Kalibracja i pomiary Umieść podziałkę na stoliku, ustaw ostrość obrazu i zrób zdjęcie. Zapisz wielkość powiększenia odczytanego ze skali kalibracyjnej na korpusie mikroskopu. Dwukrotnie kliknij miniaturę obrazu, aby otwórz ją w osobnym oknie. Wprowadź wartość powiększenia w odpowiednim polu w prawym górnym rogu ekranu podglądu.

  • Page 67: Jednostki Miar

    Radius (Promień) Po narysowaniu prostej linii na ekranie aplikacja automatycznie wyznacza promień okręgu oraz obwód i pole odpowiadającego koła. Diameter (Średnica) Po narysowaniu prostej linii na ekranie aplikacja automatycznie wyznacza średnicę okręgu oraz obwód i pole odpowiadającego koła. Angle (Kąt) Naciśnij i przytrzymaj lewy przycisk myszy, aby narysować...
  • Page 68 Naciśnij ten przycisk, aby wybrać styl linii Naciśnij ten przycisk, aby cofnąć ostatnią operację Uwaga: 1. Zakres powiększenia mikroskopu Levenhuk DTX 500 Mobi to 20x–500x. Nie należy używać powiększenia o wartości wykraczającej poza ten zakres. 2. Aplikacja oblicza wartości na podstawie wprowadzonej wartości powiększenia.

  • Page 69: Instalacja Oprogramowania

    Praca z aplikacją przez użytkowników systemu Mac OS Instalacja oprogramowania Odszukaj folder mac na płycie instalacyjnej i skopiuj plik PortableCapture na pulpit. Obsługa mikroskopu Podłącz mikroskop do komputera za pomocą kabla USB. Uruchom aplikację PortableCapture, klikając dwukrotnie jej ikonę. Obserwacja próbek Powiększony obraz obserwowanej próbki widoczny jest w głównym oknie aplikacji.
  • Page 70 Data i godzina W menu Options (Opcje) wybierz Date/Time (Data/Godzina), aby wyświetlić lub ukryć datę i godzinę przechwytywania podczas podglądu. Przechwytywanie obrazu Aby przechwycić obraz, kliknij odpowiednią ikonę na pasku zadań lub wybierz Photo (Zdjęcie) z menu Capture (Przechwytywanie). Po prawej stronie głównego okna wyświetlona zostanie miniatura obrazu.

  • Page 71: Konserwacja I Pielęgnacja

    Soczewki czyścić za pomocą ściereczki czyszczącej lub ściereczki nasączonej alkoholem. Polecamy stosowanie specjalnych środków do czyszczenia układu optycznego firmy Levenhuk. Nie czyścić układu optycznego za pomocą środków żrących lub zawierających aceton. Cząsteczki ścierające, takie jak ziarna piasku, powinny być zdmuchiwane z powierzchni soczewek lub usuwane za pomocą...

  • Page 72: Dane Techniczne

    330 x 70 x 150 mm Masa 700 g (z baterią) Levenhuk zastrzega sobie prawo do modyfikowania lub zakończenia produkcji dowolnego produktu bez wcześniejszego powiadomienia. Wymagania systemowe System operacyjny: Windows XP SP2/Vista/7/8, Mac 10.6~10.8 Procesor: co najmniej P4 1,8 GHz, pamięć RAM: 512 MB, interfejs: USB 2.0...

  • Page 73: Gwarancja Międzynarodowa

    Wszystkie akcesoria Levenhuk są wolne od wad materiałowych i wykonawczych i pozostaną takie przez dwa lata od daty zakupu detalicznego. Firma Levenhuk naprawi lub wymieni produkty lub ich części, w przypadku których kontrola prowadzona przez Levenhuk wykaże obecność wad materiałowych lub wykonawczych. Warunkiem wywiązania się przez firmę...
  • Page 74 Jedynym obowiązkiem firmy Levenhuk w związku z niniejszą ograniczoną gwarancją jest naprawa lub wymiana objętego nią produktu zgodnie z zasadami określonymi w niniejszym dokumencie. Levenhuk nie ponosi odpowiedzialności za jakiekolwiek straty zysków, straty informacji lub inne szkody ogólne lub specjalne, pośrednie, bezpośrednie lub wynikowe powstałe wskutek naruszenia...

  • Page 75: Комплект Поставки

    Levenhuk DTX 500 Mobi Цифровой микроскоп Никогда не смотрите в прибор на Солнце, на источник яркого света и лазерного излучения — ЭТО ОПАСНО ДЛЯ ЗРЕНИЯ И МОЖЕТ ПРИВЕСТИ К СЛЕПОТЕ! Комплект поставки Levenhuk DTX Levenhuk DTX 500 Mobi MEGA Software PIXELS Цифровой...
  • Page 76 Устройство микроскопа 1. Спусковая кнопка затвора 9. Разъем для карты MicroSD 17. Кнопка OK 2. Колесо регулировки увеличения 10. Петля для ремешка 18. Кнопка 3. AV-разъем 11. Колесо фокусировки 19. Кнопка («ВЛЕВО» и «НАЗАД») 4. Разъем USB 12. Колесо регулировки освещения 20.
  • Page 77 Сборка микроскопа Как вставить аккумулятор Откройте батарейный отсек, сдвинув крышку. Вставьте аккумулятор в батарейный отсек, соблюдая полярность, указанную внутри батарейного отсека. Примечание: Зарядите аккумулятор перед тем как включить микроскоп (см. раздел «Зарядка аккумулятора»). Как вставить карту MicroSD Для создания снимков и видеороликов потребуется карта MicroSD (не...
  • Page 78 Значки основного интерфейса Сделать снимок Автоматическая съемка Счетчик сделанных снимков/Количество снимков, которые можно сделать (в зависимости от выбранного разрешения) Индикатор установки карты MicroSD Выбранное разрешение Индикатор заряда батареи Примечание: значки можно отключить, нажав колесо регулировки увеличения (9). Включение микроскопа Откройте крышку дисплея, и микроскоп включится автоматически. Микроскоп можно также включить, нажав...

  • Page 79: Начало Работы

    Начало работы Как сделать снимок Включите микроскоп и направьте его на интересующий вас объект. Убедитесь, что крышка дисплея полностью раскрыта. Отрегулируйте яркость системы освещения так, чтобы объект был равномерно освещен. Настройте резкость изображения, вращая колесо фокусировки. Достигнув необходимого увеличения и резкости изображения, нажмите спусковую кнопку затвора (1). Как...
  • Page 80 Как защитить документ от удаления Во время просмотра сохраненных документов нажмите кнопку входа в меню (16), выберите пункт Protect и подтвердите выбор, нажав кнопку OK. В появившемся меню можно защитить выбранный документ или все существующие документы. Слайд-шоу Во время просмотра сохраненных документов нажмите кнопку входа в меню (16), выберите пункт Slide Show и...

  • Page 81: Зарядка Аккумулятора

    Как подключить микроскоп к компьютеру Подключите микроскоп к компьютеру через USB-кабель и убедитесь, что подключенное устройство работает как камера. Откройте приложение Portable Capture (см. раздел «Работа с приложением») Примечание: при подключении микроскопа к компьютеру в режиме камеры кнопки управления отключаются — все команды должны исходить от компьютера. В режиме камеры все созданные документы...

  • Page 82: Главное Меню

    Работа с микроскопом Главное меню Нажмите кнопку с изображением гаечного ключа, чтобы открыть главное меню цифрового микроскопа. В этом меню можно настроить разрешение, качество и резкость снимков, а также настроить автоматическую съемку. Разрешение В главном меню перейдите в раздел Resolution, а затем выберите необходимое...

  • Page 83: Режим Энергосбережения

    Качество В главном меню перейдите в раздел Quality и выберите один из существующих вариантов. От этого параметра зависит степень сжатия изображений. Резкость В главном меню перейдите в раздел Sharpness и выберите один из существующих вариантов. Язык В главном меню перейдите в раздел Language и выберите один из...
  • Page 84 Отображение даты и времени В главном меню перейдите в раздел Date Stamp и выберите один из существующих вариантов. Здесь можно включить отображение даты и времени или только даты. Подтвердите выбор, нажав кнопку OK. Телевизионный сигнал В главном меню перейдите в раздел TV Out и выберите один из...
  • Page 85 PortableCapture Перед установкой приложения подключите микроскоп к компьютеру. Вставьте установочный диск Levenhuk DTX в дисковод. В появившемся диалоговом окне выберите пункт install Microscope Driver, чтобы установить необходимые драйверы. Откроется мастер установки, который поможет вам установить драйверы. После завершения установки драйверов выберите пункт...

  • Page 86: Внешний Вид

    Внешний вид В разделе Skin меню Options можно изменить внешний вид приложения. Язык В разделе Language меню Options можно установить язык интерфейса. Полноэкранный режим Существует три способа перехода в полноэкранный режим: 1. Двойной щелчок мыши на изображении в главном окне приложения; 2.
  • Page 87 Съемка Как сделать снимок Нажмите соответствующую кнопку на панели управления ИЛИ Выберите пункт Photo в меню Capture ИЛИ Нажмите клавишу F11. Эскиз сделанного снимка появится в списке в правой части главного окна приложения. Как записать видеоролик Нажмите соответствующую кнопку на панели управления ИЛИ...
  • Page 88 Редактирование изображений Предварительный просмотр Нажмите левой кнопкой мыши эскиз нужного изображения, чтобы открыть это изображение в главном окне приложения. Разрешение изображения будет указано в левом нижнем углу окна. Двойной щелчок левой кнопкой мыши по эскизу откроет изображение в отдельном окне. Сохранение...
  • Page 89 Работа с видеороликами При нажатии эскиза видеоролика правой кнопкой мыши видеоролика появится меню, которое позволит вам просмотреть, скопировать или удалить выбранный видеоролик. Выход из приложения Для выхода из приложения выберите пункт Exit в меню File. Совет: вы можете отредактировать все перечисленные выше параметры, изменив...
  • Page 90 Калибровка и измерение Поместите линейку на предметный столик. Настройте резкость изображения и сделайте снимок. Посмотрите на шкалу калибровки, расположенную на корпусе микроскопа, и запомните значение увеличения, на которое указывает риска на корпусе. Откройте полученное изображение в отдельном окне, дважды щелкнув эскиз левой кнопкой мыши. Введите значение увеличения...
  • Page 91 Радиус Проведите прямую линию, соответствующую радиусу круга. Программа рассчитает радиус, а также длину и площадь окружности. Диаметр Проведите прямую линию, соответствующую диаметру круга. Программа рассчитает диаметр, а также длину и площадь окружности. Угол Нажмите левую кнопку мыши в начальной точке и проведите линию. Отпустите...
  • Page 92 Ниже приведено описание остальных кнопок на панели инструментов в окне предварительного просмотра: Нажав эту кнопку, можно создать надпись на сделанном снимке Нажав эту кнопку, можно выбрать отредактировать параметры шрифта Нажав одну из этих кнопок, можно нарисовать что-либо на сделанном снимке Нажав...
  • Page 93 Работа с приложением на Mac OS Установка приложения Откройте папку mac на установочном диске Levenhuk DTX и скопируйте файл PortableCapture на рабочий стол. Начало работы Подключите микроскоп к компьютеру через USB-кабель. Откройте приложение PortableCapture, дважды щелкнув значок PortableCapture. Изучение препарата...
  • Page 94 Дата и время В разделе Date/Time меню Options можно указать, будут ли отображаться время и дата создания снимка во время предварительного просмотра. Как сделать снимок Чтобы сделать снимок препарата, нажмите соответствующую кнопку на панели управления или выберите пункт Photo в меню Capture. Эскиз сделанного снимка появится в списке в...

  • Page 95: Уход И Хранение

    Для очистки линз пользуйтесь мягкой чистой салфеткой, на которую можно капнуть немного спирта или эфира, но лучше всего использовать оригинальные средства для чистки оптики компании Levenhuk. Запрещается использовать для чистки средства с абразивными или коррозионными свойствами и жидкости на основе ацетона! Абразивные частицы (например, песок) следует...

  • Page 96: Технические Характеристики

    330 x 70 x 150 мм Вес 700 г (c аккумулятором) Компания Levenhuk оставляет за собой право вносить любые изменения или прекращать производство изделия без предварительного уведомления. Требования к системе Операционная система Windows XP/Vista/7/8, Mac 10.6~10.8, ЦПУ от P4 1,8 ГГц,...

  • Page 97: Международная Гарантия

    • Компания Levenhuk гарантирует отсутствие дефектов в материалах конструкции. • В течение гарантийного периода покупатель может вернуть неисправное изделие продавцу либо в Сервисный центр компании Levenhuk. Компания Levenhuk по своему усмотрению отремонтирует или бесплатно заменит неисправное изделие. • Претензии по качеству изделия не принимаются при отсутствии правильно оформленного...
  • Page 98 Срок гарантии: на аксессуары — 6 (шесть) месяцев со дня покупки, на остальные изделия — пожизненная гарантия (действует в течение всего срока эксплуатации прибора). Храните гарантийный талон вместе с чеком. По вопросам гарантийного обслуживания вы можете обратиться в ближайшее представительство компании Levenhuk. Представительства компании Levenhuk: США: www.levenhuk.com Канада: www.levenhuk.ca Чехия: www.levenhuk.cz Германия: de.levenhuk.com Нидерланды: nl.levenhuk.com...
  • Page 100 • Does not damage optical coatings of the lenses • Leaves no smudges or stains www.levenhuk.com Levenhuk, Inc. 1935 Brandon Court, Suite A-1, Chicago, IL 60139 USA Levenhuk® is a registered trademark of Levenhuk, Inc. © 2006-2015 Levenhuk, Inc. All rights reserved.
