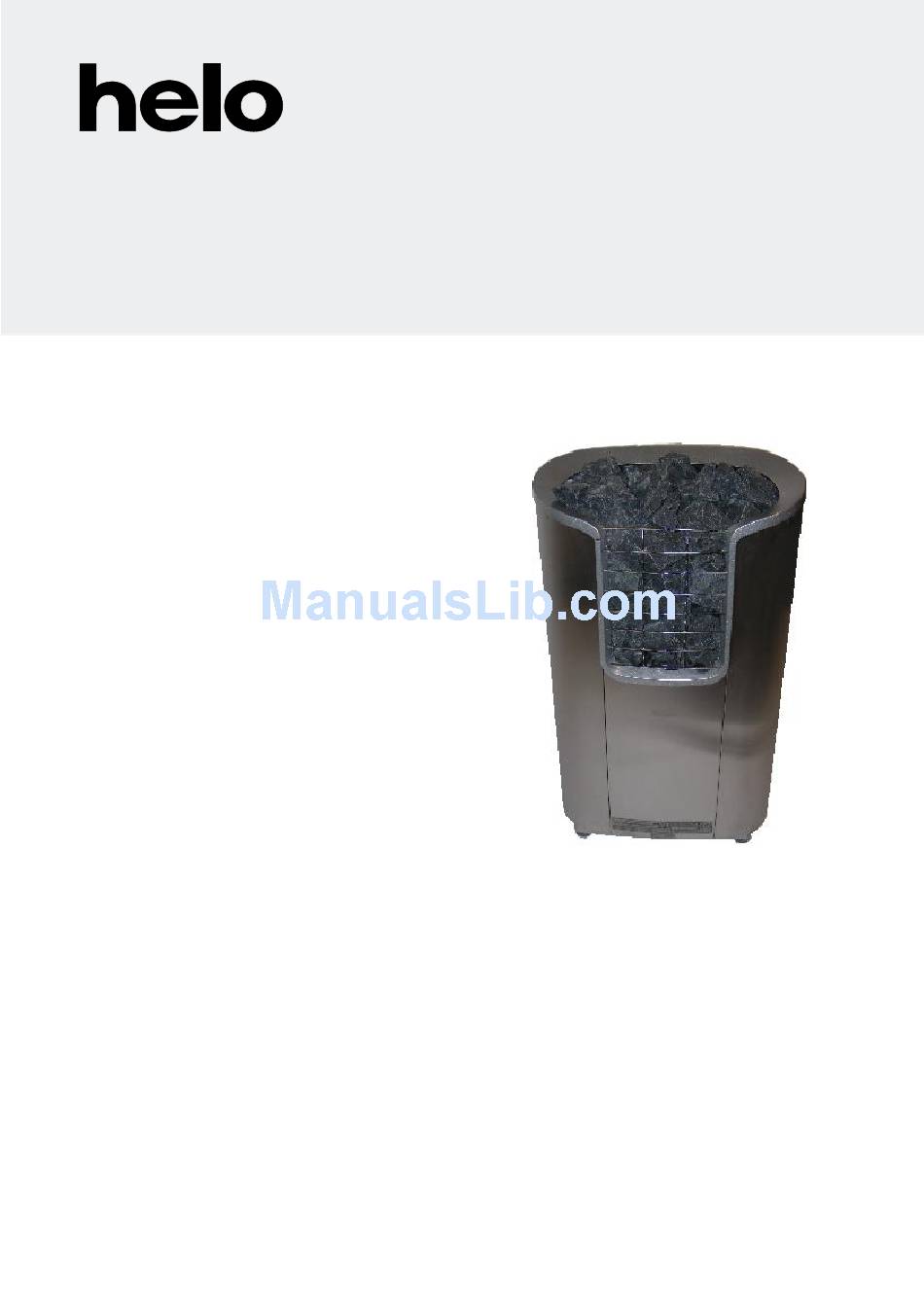

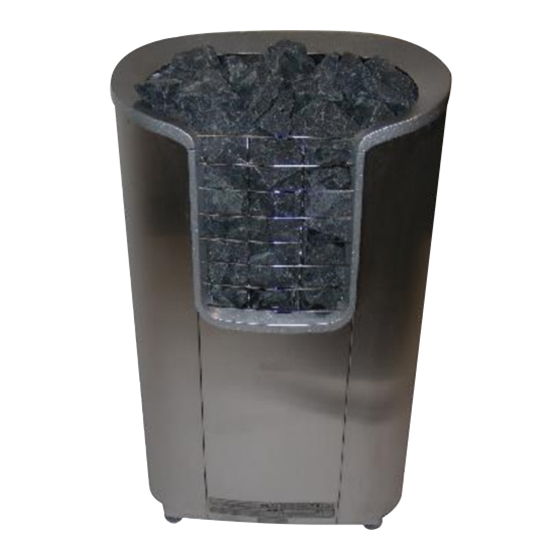

Asennus- ja käyttöohje HELO ROXX D
Installation and User Manual HELO ROXX D
Installations- und Benutzerhandbuch HELO
ROXX D
SÄHKÖKIUAS:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
1118-60-04
1118-90-04
KONTAKTORIKOTELOT:
CONTACTOR BOXES:
SCHÜTZKASTEN:
400V – 415V 3N~ max 9 kW
WE-3
230V – 240V 1N~ / 2~ max 6 kW
WE-4-1
WE-4-3
230V 3~ max 9 kW
OHJAUSKESKUKSET:
CONTROL PANELS:
STEUERGERÄTE:
1601-12 (RA 12 Digi II)
1601-13 (RA 13 Digi I)
1601-16 (RA 16 Easy)
1601-18 (RA 18 Midi)
7013470
314 SKLT 42 A
