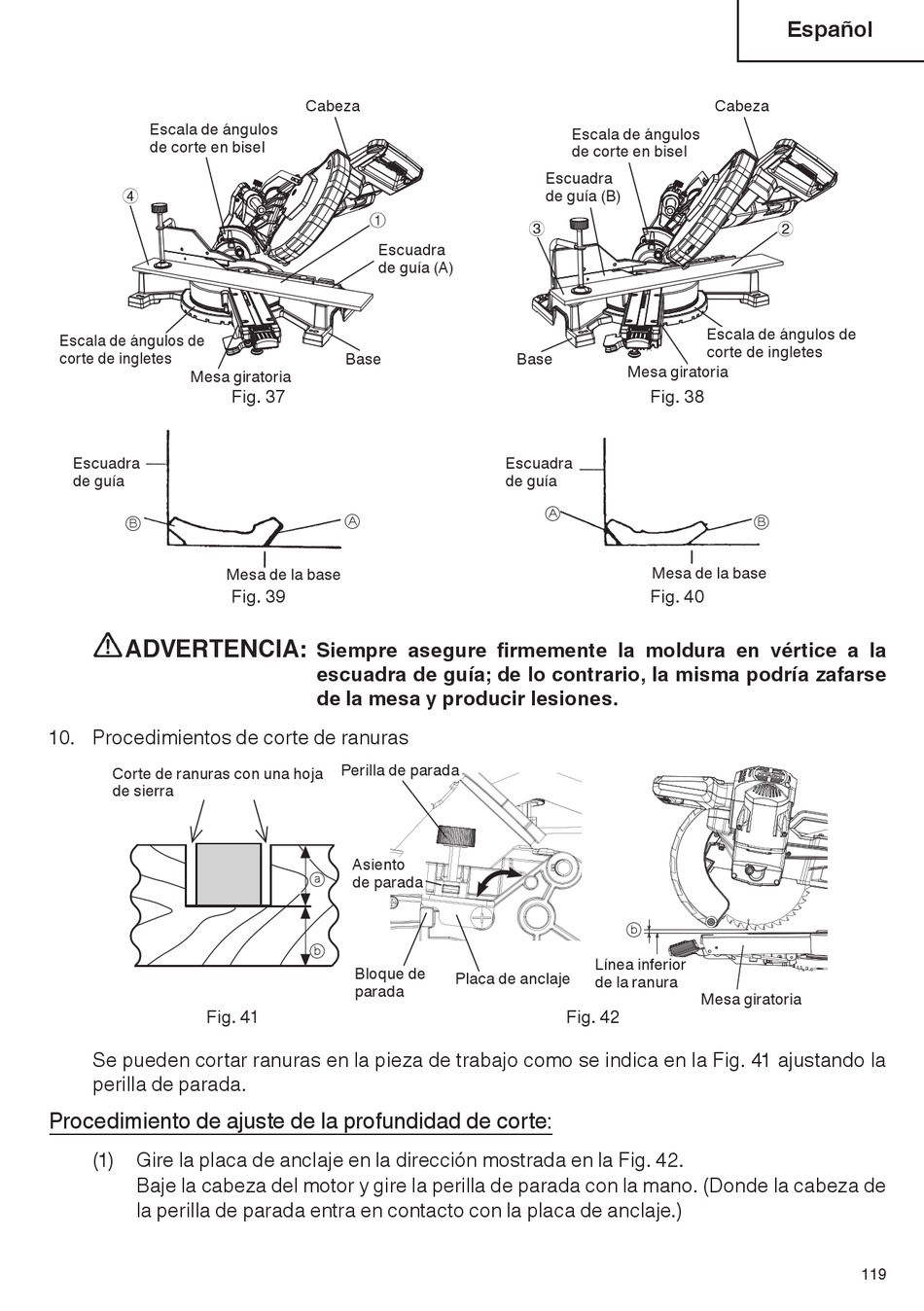

Hitachi C 10FSHC Safety And Instruction Manual page 119

Escala de ángulos
de corte en bisel
4
Escala de ángulos de
corte de ingletes
Mesa giratoria
Escuadra
de guía
Ⓑ
ADVERTENCIA:
10. Procedimientos de corte de ranuras
Corte de ranuras con una hoja
de sierra
Fig. 41
Se pueden cortar ranuras en la pieza de trabajo como se indica en la Fig. 41 ajustando la
perilla de parada.
Procedimiento de ajuste de la profundidad de corte:
(1) Gire la placa de anclaje en la dirección mostrada en la Fig. 42.
Baje la cabeza del motor y gire la perilla de parada con la mano. (Donde la cabeza de
la perilla de parada entra en contacto con la placa de anclaje.)
Cabeza
1
Escuadra
de guía (A)
Base
Fig. 37
Ⓐ
Mesa de la base
Fig. 39
Siempre asegure fi rmemente la moldura en vértice a la
escuadra de guía; de lo contrario, la misma podría zafarse
de la mesa y producir lesiones.
Perilla de parada
Asiento
ⓐ
de parada
ⓑ
Bloque de
parada
Escala de ángulos
de corte en bisel
Escuadra
de guía (B)
3
Base
Mesa giratoria
Escuadra
de guía
Ⓐ
ⓑ
Línea inferior
Placa de anclaje
de la ranura
Fig. 42
Español
Cabeza
2
Escala de ángulos de
corte de ingletes
Fig. 38
Ⓑ
Mesa de la base
Fig. 40
Mesa giratoria
