Summary of Contents for Flash F7100090

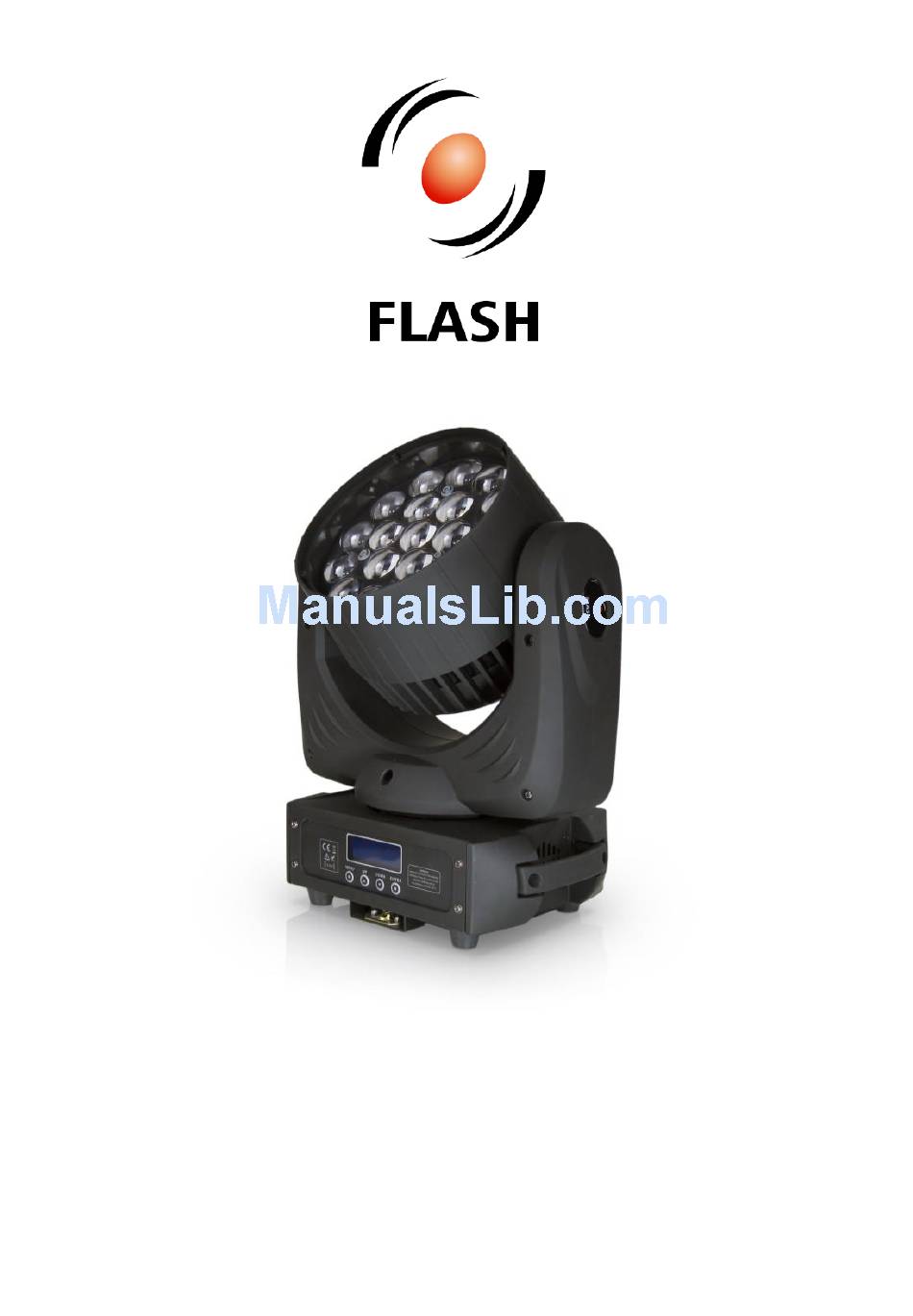

- Page 1 LED Moving Head WASH 19x15W RGBW 4w1 ZOOM Osram MK2 F7100090 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
Instalacja ....................................14 Połączenia ....................................15 Specyfikacja zasilania ..............................17 Podłączanie zasilania ..............................17 Czyszczenie i konserwacja ..............................17 Instrukcja użytkowania ................................ 18 Instrukcja użytkowania ..............................18 Panel sterowania ................................18 Menu ....................................19 Lista kanałów DMX ................................ 20 www.flash-butrym.pl... -
Page 3: Unpacking
Color: RGBW Beam angle (min): 8° Beam angle (max): 50° Dimming: Linear: 0 - 100% Flash frequency (min): 1Hz Flash frequency (max): 25Hz PAN range: 540° TILT range: 180° Number of DMX channels: 16 ... -
Page 4: Photometric Data
1900 LUX 1000 LUX 620 LUX 14800 LUX 3900 LUX 1900 LUX 1200 LUX 14800 LUX 3950 LUX 1950 LUX 1200 LUX 15200 LUX 3850 LUX 1950 LUX 1200 LUX RGBW 41100 LUX 10000 LUX 4600 LUX 2550 LUX 8° www.flash-butrym.pl... -
Page 5: Safety Instructions
Make sure that the available voltage is not higher than stated at the end of this manual. Make sure the power cord is never crimped or damaged by sharp edges. If this would be the case, replacement of the cable must be done by an authorized dealer. www.flash-butrym.pl... -
Page 6: Installation
M 10 screw fitted through the center hole of the "omega bracket". As an added safety measure be sure to attached at least one properly rated safety cable to the fixture using on of the safety cable rigging point integrated in the base assembly. www.flash-butrym.pl... -
Page 7: Connections
3-pin XLR input of the moving head. You can chain multiple Moving heads be connected together through serial linking. The cable needed should be two core, screened cable with XLR input and output connectors. Please refer to the diagram below. www.flash-butrym.pl... -
Page 8: Voltage Specification
Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. www.flash-butrym.pl... -
Page 9: Maintenance And Cleaning
Make sure the lens are in good condition. It's recommended to red lace the units if there are any damages or severe scratch. Make sure the fixture is operated by qualified personnel who knows the fixture before using. Keep the original packages if any second shipment is needed. www.flash-butrym.pl... -
Page 10: Control Panel
Press "ENTER" to enter setting mode, Press "UP" or "DOWN" to adjust "YES" means invert rotate, "NO" means no invert rotate Press "ENTER" to remain setting. RESET Press "ENTER" to display reset process SELECT LANGUAGE Chinese or English choose www.flash-butrym.pl... -
Page 11: Dmx Channel List
0-255: UP speed slowly, 0 = fastest speed speed 0-128: Zoom position CH 15 Zoom 129-255: Zoom from 0 to Max changing 0-64: No function Reset, Auto and 65-128: Auto CH 16 Sound-activated 129-192: Sound-activated 193-255: Reset after 10 seconds www.flash-butrym.pl... -
Page 12: Rozpakowanie
Błysk - częstotliwość maksymalna: 25Hz Zakres ruchu - PAN: 540° Zakres ruchu - TILT: 180° Ilość kanałów DMX: 16 Standard DMX: DMX 512 Sterowanie: 4 przyciski Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem, Master, Slave www.flash-butrym.pl... -
Page 13: Parametry Fotometryczne
1900 LUX 1000 LUX 620 LUX 14800 LUX 3900 LUX 1900 LUX 1200 LUX 14800 LUX 3950 LUX 1950 LUX 1200 LUX 15200 LUX 3850 LUX 1950 LUX 1200 LUX RGBW 41100 LUX 10000 LUX 4600 LUX 2550 LUX 8° www.flash-butrym.pl... -
Page 14: Bezpieczeństwo
Urządzenie musi być uziemione. Podłączenie elektryczne może przeprowadzić wykwalifikowana osoba. Urządzenie powinno być używane tylko z zasilaniem o odpowiedniej częstotliwości. Upewnić się, że dostępne napięcie nie jest większe niż podano w instrukcji. www.flash-butrym.pl... -
Page 15: Instalacja
Klamra montażowa: Urządzenie posiada unikalny uchwyt montażowy, który montuje się w dolnej części podstawy. Dołączony uchwyt "Omega” pozwala na bezpieczny montaż urządzenia do konstrukcji (patrz ilustracja poniżej). Podczas montażu tego urządzenia na kratownicy należy odpowiednio zamontować hak www.flash-butrym.pl... -
Page 16: Połączenia
Podłącz dostarczony kabel XLR do 3-pinowego żeńskiego wyjścia XLR kontrolera i po drugiej stronie do 3- pinowego męskiego wejścia XLR głowicy ruchomej. Głowice mogą być połączone ze sobą szeregowo. Przewód sygnałowy powinien być ekranowany, dwurdzeniowy oraz posiadać złącza XLR wejściowe i wyjściowe. Poniższy diagram przedstawia schematy połączeń. www.flash-butrym.pl... - Page 17 DMX. Pomaga to w zapobieganiu strat cyfrowego sygnału sterującego. Terminator DMX to po prostu wtyk XLR z rezystorem 120 podłączonym pomiędzy pinami 2 i 3, który jest następnie podłączony do gniazda XLR ostatniego urządzenia w łańcuchu. www.flash-butrym.pl...
-
Page 18: Specyfikacja Zasilania
Zaleca się częste czyszczenie urządzenia. Należy używać wilgotnej, niestrzępiącej się szmatki. Nigdy nie używać alkoholu ani rozpuszczalników. Nie ma żadnych części wymagających obsługi wewnątrz urządzenia. Jeśli potrzebujesz części zamiennych należy zamówić oryginalne części u lokalnego przedstawiciela firmy. www.flash-butrym.pl... -
Page 19: Instrukcja Użytkowania
Upewnić się, że urządzenie jest obsługiwane przez wykwalifikowany personel, który zna zasady jego użytkowania. Należy zachować oryginalne opakowanie, na potrzeby ewentualnej wysyłki. Gwarancja nie obejmuje napraw usterek, które nastąpiły z powodu niezastosowania się do niniejszej instrukcji. Panel sterowania Panel sterowania wyposażony jest w wyświetlacz LCD oraz kółko sterujące. www.flash-butrym.pl... -
Page 20: Menu
Naciśnij „ENTER” aby zatwierdzić Y-motor reversal Naciśnij "ENTER" aby edytować, Naciśnij „UP” lub „DOWN” aby zmienić ustawienia, "YES" oznacza (odwrócenie kierunku obrotu Y) odwrócenie kierunku obrotu, "NO" oznacza normalne działanie Naciśnij „ENTER” aby zatwierdzić RESET Naciśnij "ENTER" aby przejść do funkcji RESET www.flash-butrym.pl... -
Page 21: Lista Kanałów Dmx
0-255: szybko - wolno, 0 = największa prędkość programów 0-128: Ustawienie ostrości CH 15 Zoom 129-255: Ciągła zmiana ostrości 0-64: Brak funkcji Reset, Auto, sterowanie 65-128: Tryb Auto CH 16 dźwiękiem 129-192: sterowanie dźwiękiem 193-255: Reset po 10 sekundach www.flash-butrym.pl...
