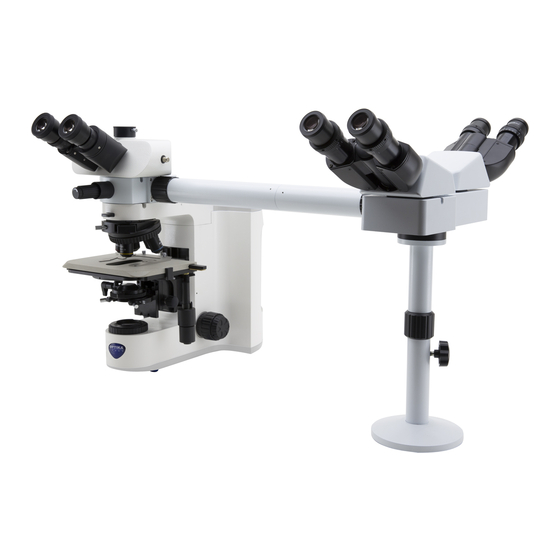

- Page 1 B-1000 Series INSTRUCTION MANUAL Model B-1000Ti-2 B-1000Ti-3 B-1000Ti-5 B-1000Ti-10 Version: Issued: 16, 02, 2015...
- Page 2 The microscope is a precision scientific instrument designed for long lasting life with a minimal maintenance, be- ing built following the best optical and mechanical standards and developed for a daily use. Optika reminds that the present manual contains important informations for a safe use and a correct maintenance of the instrument.
- Page 3 Begin to place the connection tubes on both sides of the splitter attachment. Firmly screw the black ring nut. (Fig. 3-4). • Every connection is identified by a letter printed on both sides of the connection. Make sure to match the letters in order to correctly assemble the microscope.
- Page 4 Adjust the height of the multi-head holder. Loos- en the base fixing knob (1), unscrew the base (2) in order to reach the desired height, then lock the knob. (Fig. 7). Make sure that each extension tube is perfectly horizontal. Fig.
- Page 5 2.12 Repeat all these operations for all the other observation points. Fig. 11 2.13 (only B-1000Ti-10) mount the second splitter attachment over the pointer attachment, then fix the extension tube rotating the black ring nut (always following the coupling catters): Fig.
- Page 6 2.15 Install the trinocular head over the splitter, directly onto the microscope body. (Fig. 14) Fig. 14 2.16 Once completely assembled, the B-1000Ti-5 looks like this. Fig. 15 Page 6...
- Page 7 Serie B-1000 MANUAL DE INSTRUCCIONES Modelos B-1000Ti-2 B-1000Ti-3 B-1000Ti-5 B-1000Ti-10 Versión: Publicado: 16, 02, 2015...
-
Page 8: B-1000Ti
Aconsejamos que esté disponible y accesible para cada usuario. Optika declina toda responsabilidad derivada de la utilización del equipo y que no haya sido descrito en éste manual. - Page 9 Comenzar a colocar los tubos de conexión en ambos lados del módulo divisor. Enrosque firme- mente el anillo negro. (fig. 3-4) • Cada conexión está identificada por una letra en ambos lados o terminales. Asegúrese que las letras se correspondan para un correcto ensamblaje del microscopio. Fig.
-
Page 10: B-1000Ti
Ajuste la altura del soporte del multi-cabezal. Af- loje el tornillo, tipo perilla, de fijación de la base (1), desenroscar la base (2) con el fin de llegar a la altura deseada, a continuación, volver a girar el tornillo para fijar la altura deseada. (Figura 7) Asegúrese de que cada tubo de extensión esta perfectamente en horizontal. - Page 11 2.12 Repita la misma operación para el resto de cabezales, tubos y soportes. Fig. 11 2.13 ((solo para B-1000Ti-10) monte el segundo módulo divisor sobre la parte que contiene el puntero, luego fíje el tubo de extensión giran- do el aro de color negro (siempre siguiéndo las letras correspondientes) Figuras 11 y 12.
- Page 12 2.15 Inserte el tubo trinocular al cabezal del microscopio principal (figura 14) Fig. 14 2.16 Una vez el equipo está completamente ensamblado, el modelo B-1000Ti-5 se verá así: Fig. 15 Página 12...
-
Page 13: Version
Serie B-1000 MANUALE D’USO Modello B-1000Ti-2 B-1000Ti-3 B-1000Ti-5 B-1000Ti-10 Versione: 2 Datata: 16, 02, 2015... - Page 14 Optika ricorda che il presente manuale contiene informazioni importanti per un uso sicuro e una cor- retta manutenzione dello strumento. Esso deve quindi essere accessibile a chiunque lo utilizzi.
-
Page 15: B-1000Ti
Collegare la prima parte del tubo di estensione al deviatore ottico. Inserire il tubo nel deviatore fino in fondo ed avvitare completamente l’anello nero di tenuta. (Fig. 3-4). • Ogni singolo punto di connessione è identifi- cato da una lettera. Verificare che combacino le lettere durante la procedura di montaggio del microscopio. Fig. - Page 16 Regolare l’altezza della colonna di supporto del tubo di estensione. Allentare la manopola di ser- raggio della base (1), svitare la base (2) fino a raggiungere l’altezza desiderata, serrare la manopola. (Fig. 7). Assicurarsi che ciascun tubo di estensione sia perfettamente orizzontale.
- Page 17 2.12 Ripetere tutte le operazioni per tutti gli altri punti di osservazione. Fig. 11 2.13 (solo per B-1000Ti-10) collegare il secondo deviatore ottico al di sopra del dispositivo per il puntamento, poi fissare il tubo di estensione stringendo l’anello nero di fissaggio (sempre in corrispondenza delle lettere di riferimento): Fig.
- Page 18 2.15 Installare la testata trinoculare principale sul deviatore ottico direttamente sopra il corpo del microscopio. (Fig. 14) Fig. 14 2.16 Completato l’assemblaggio, il B-1000Ti-5 si presenterà così. Fig. 15 Pagina 18...
- Page 19 Pagina 19...
- Page 20 OPTIKA S.r.l. ® Via Rigla, 30 - 24010 Ponteranica (BG) - ITALIA Tel.: +39 035.571.392 - Fax: +39 035.571.435 info@optikamicroscopes.com - www.optikamicroscopes.com OPTIKA Spain ® spain@optikamicroscopes.com OPTIKA USA ® usa@optikamicroscopes.com OPTIKA China ® china@optikamicroscopes.com OPTIKA Hungary ® hungary@optikamicroscopes.com...
