Summary of Contents for Optika B-190

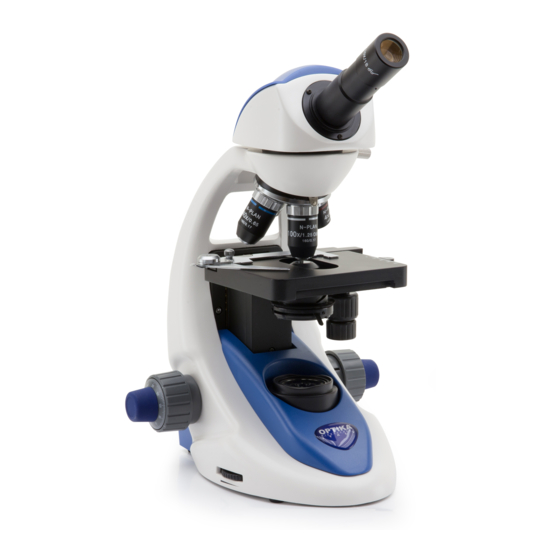

- Page 1 Observation Microscopie Observation Microscopy Réf : 571 248 571 249 Microscopes OPTIKA série B-190 Français – p 1 English – p 9 Microscopes OPTIKA B-190 series Version : 0104...
-
Page 2: Table Of Contents
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 Sommaire Description……………………………………………….……...2 Introduction ………………………………………………….…..4 Déballage, montage et branchement ……………….…….….4 Utilisation du microscope …………………………….….…….4 Entretien ………………………………………………..……….6 Caractéristiques techniques …………………………………..7 Mesures écologiques …………………………………………..7 Services après vente…………………………………………...8 FRANÇAIS... -
Page 3: Description
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 1 Description Oculaire Réglage dioptrique Tête binoculaire (B-192) Tourelle porte objectifs Objectif Pince de fixation Condenseur des préparations Platine porte préparations Commandes coaxiales de mouvement de la surplatine en X, Y Diaphragme d’ouverture... - Page 4 Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 Tête monoculaire (B-191) Vue arrière Commande de réglage de la tension Douille Interrupteur ON/OFF d’alimentation FRANÇAIS...
-
Page 5: Introduction
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 2 Introduction Ce microscope est un appareil scientifique de précision pour fonctionner de nombreuses années avec un entretien minimum. Pour son élaboration, il a été utilisé des éléments optiques et mécaniques de grande précision qui le convertissent en un appareil idéal pour une utilisation... - Page 6 Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 Avant de le brancher, lire attentivement le § 5.3 concernant les précautions de sécurité électriques. Branchez la prise d’alimentation de 7,5 Vdc sur la douille de connexion située sur la partie arrière et appuyez sur l’interrupteur de mise en marche.
-
Page 7: Entretien
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 5 Entretien 5.1 Environnement de travail Il est conseillé d’utiliser ce microscope dans un environnement propre et sec ; il faut aussi éviter les chocs et impacts. La température de travail recommandée est de 0-40 °C et l’humidité relative maximale est de 85% (en absence de condensation). -
Page 8: Caractéristiques Techniques
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 5.5 Consignes de retour chez le fournisseur Si vous devez retourner le microscope chez Jeulin pour une réparation, il est important d’utiliser l’emballage d’origine afin que l’appareil ne soit pas endommagé... -
Page 9: Services Après Vente
Microscopie Microscopes OPTIKA Réf : 571 248 / 571 249 8 Service après vente La garantie est de 2 ans, le matériel doit être retourné dans nos ateliers. Pour toutes réparations, réglages ou pièces détachées, veuillez contacter : JEULIN - SUPPORT TECHNIQUE... - Page 10 Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 Contents Description ………………………………………………………10 Introduction ………………………………………………………12 Unpacking and assembly ………………………………………12 Using the microscope …………………………………………12 Maintenance …………………………………………………….13 Technical specifications ………………………………………14 Recovery and recycling ……………………………………….15 After-Sales Service …………………………………………….15 ENGLISH...
-
Page 11: Description
Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 1 Description Eyepiece Dioptric adjustment ring Binocular observation head (B-192) Nosepiece Objective Condenser Slide clamp Stage Translation knobs Iris diaphragme Tension adjustment knob Coarse focusing knob LED illuminator Fine focusing... - Page 12 Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 Monocular observation head (B-191) Rear Tension adjustment knob Power supply ON/OFF switch input jack ENGLISH...
-
Page 13: Introduction
Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 2 Introduction This microscope is a scientific precision instrument designed to last for many years with a minimum of maintenance. It is built to high optical and mechanical standards and to withstand daily use. -
Page 14: Maintenance
Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 4.4 Adjust interpupillary distance Hold the right and left parts of the observation head by both hands and adjust the interpupillary distance by turning the two parts until one circle of light can be seen. -
Page 15: Technical Specifications
Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 5.2 To think about when and after using the microscope - The microscope should always be kept vertically when moving it and be careful so that no moving parts, such as the eyepieces, fall out. -
Page 16: Recovery And Recycling
Microscopy Microscopes OPTIKA Réf : 571 248 / 571 249 7 Recovery and recycling The appliance reports the symbol: This symbol means that the appliance can be a precious source of raw materials. Therefore, it must not be disposed of as waste, but separately collected for the recycling and the recovery of the materials it contained in it.
