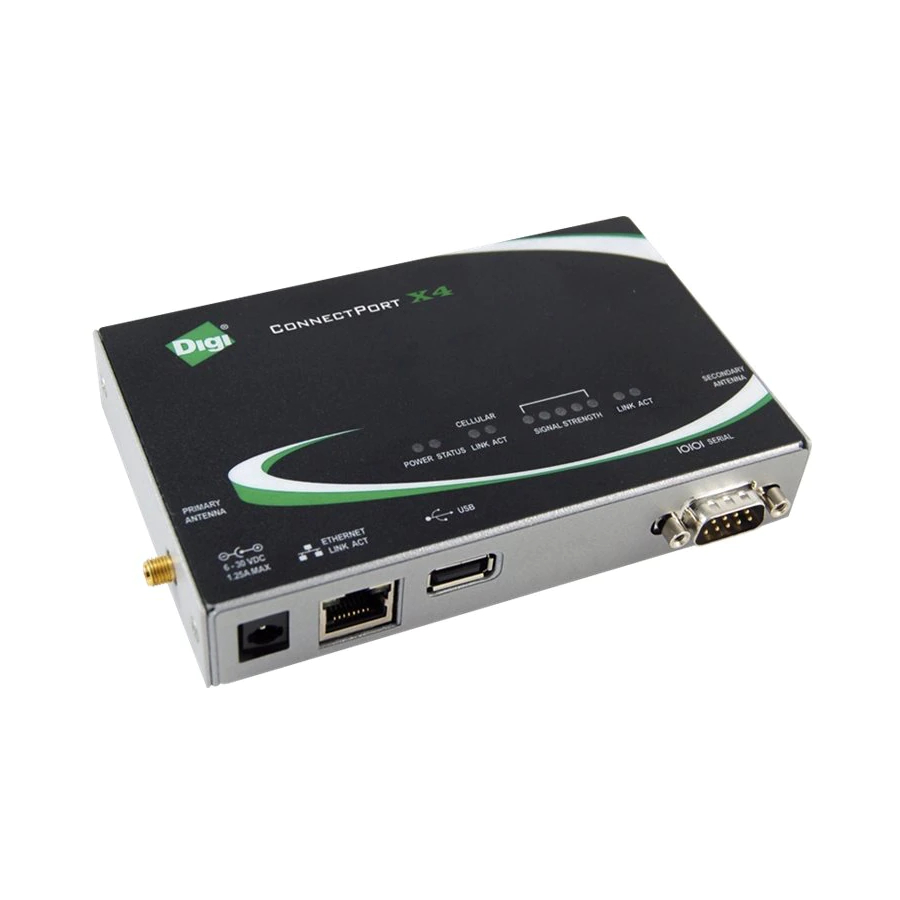

Digi ConnectPort X4 Getting Started Manual

Idigi gateway development kit
Hide thumbs Also See for ConnectPort X4:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual, Installation Manual










iDigi
 Gateway Development Kit
®
Getting Started Guide
Wireless WAN Version






June 8, 2011
90001253_A

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ConnectPort X4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Digi ConnectPort X4

Summary of Contents for Digi ConnectPort X4

  • Page 1                     iDigi  Gateway Development Kit  ® Getting Started Guide  Wireless WAN Version              June 8, 2011  90001253_A ...
  • Page 2 ©2011 Digi International Inc.   All rights reserved.     Digi, iDigi, Digi International, the Digi and iDigi logos, ConnectPort, Digi ESP, iDigi Dia, XBee, Digi XBee  Smart Plug, iDigi Manager Pro, iDigi Web Services API, and a Digi International Company are trademarks  or registered trademarks of Digi International, Inc. in the United States and other countries worldwide.  All other trademarks are the property of their respective owners.     Information in this document is subject to change without notice and does not represent a commitment  on the part of Digi International.     Digi provides this document “as is,” without warranty of any kind, either expressed or implied, including,  but not limited to, the implied warranties of fitness or merchantability for a particular purpose. Digi may  make improvements and/or changes in this manual or in the product(s) and/or the program(s) described  in this manual at any time.     This product could include technical inaccuracies or typographical errors. Changes are periodically made  to the information herein; these changes may be incorporated in new editions of the publication.    iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       2   ...

  • Page 3: Using This Guide

    Using this Guide  Contact Information   Please always check the product specific section on the Digi support website for the most current  revision of this document: http://www.digi.com/gatewaydevelopmentkit.    For more information about your Digi products, or for customer service and technical support, contact  Digi International.     To contact Digi International by  Use  Mail  Digi International  1101 Bren Road East  Minnetonka, MN  55343  U.S.A.  World Wide Web  http://www.digi.com/support  Telephone (US)  (952) 912‐3444 or (877) 912‐3444  Telephone (other locations)  +1 (952) 912‐3444 or (877) 912‐3444    Conventions used in this Guide      This icon indicates a step that has the potential to be  troublesome. Further information regarding items  marked with this symbol can be found in Appendix D:    Troubleshooting on page 79.      This icon indicates a hint, or concept that is learned.       This icon indicates that a goal of the kit has been  completed.      This icon indicates a warning of the potential for ...

  • Page 4: Table Of Contents

    Contact Information  .......................... 3  Conventions used in this Guide ........................ 3  ® Introduction to the iDigi  Gateway Development Kit – Wireless WAN Version  ........... 7  Goals of the Kit  ............................ 7  Requirements of the Kit .......................... 7  System Requirements ........................... 7  Web Browser Requirements  ......................... 7  Additional Requirements ........................ 7  ® Part 1: Setup your Digi  Gateway Development Kit  .................. 8  Step 1: Kit Preparation  .......................... 8  Identify Your Kit Components  ....................... 8  Step 2: Unpack and Set up the ConnectPort X4  .................. 9    Step 3: Configure the ConnectPort X4 .................... 10  Configuring the ConnectPort X4 IP Gateway Priority ................. 11  Configuring the Ethernet Interface  ..................... 12  Viewing IP Address Information ...................... 13 ...
  • Page 5 ® Step 9: Using the iDigi  Gateway Development Kit Demonstration Application  ........ 50  Getting Familiar with the iDigi Gateway Development Kit Demonstration Application .... 52  XBee® Sensor: ............................. 52  XBee Smart Plug   (for US kits only):  .................... 53  Logged Data: ............................ 54  Part 2: Learn More ............................ 57  ® ® iDigi  Dia & iDigi  ............................. 57  Going to Market? .......................... 57  Digi ESP™ for Python  .......................... 58  ® Digi’s  Gateway Products ........................ 63  Gateway Functionality ........................ 63  Programmability .......................... 63  ® XBee  Sensor ............................ 64  ® XBee Smart Plug™ (or XBee  Wall Router in non‐US kits) .............. 64  ® Digi’s  ZigBee RF Modules  ........................ 64  Appendix A: Configuring for GSM/Edge Cellular Networks  ................ 65 ...
  • Page 6 CDMA Cellular Configuration Example (Sprint) .................. 72  Appendix C: Configuring for WiMAX Networks .................. 75  Step 1: Connecting to the ConnectPort X4 Home Page  ................ 75  Step 2: Configuring the Wireless WAN Interface for WiMAX Networks .......... 76  Step 3: Viewing the WiMAX Connection Status  .................. 78  Appendix D: Troubleshooting ........................ 79  ® ® XBee  devices fail to join the ConnectPort X4’s XBee  network ............. 79  Is the ASSC LED solid green? ....................... 79  Is the ASSC LED blinking green?  ...................... 79  ® iDigi Manager Pro™ does not discover your ConnectPort  X4 ............... 80  iDigi Manager Pro™ lists the ConnectPort® X4 as ‘Disconnected’  ............ 82  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       6   ...

  • Page 7: Introduction To The Idigi Gateway Development Kit - Wireless Wan Version

    Introduction to the iDigi  Gateway Development Kit –  ® Wireless WAN Version  Thank you for purchasing an iDigi Gateway Development Kit. The kit is designed to make it easy  to setup an XBee network, upload a custom iDigi Dia application, and provide seamless  connectivity to the iDigi Cloud for web services integration to standard business applications  over the Internet. Before you start working with the kit, let’s cover some basics.  Goals of the Kit  As you go through the steps in this kit, you will:  1. Configure the Wireless WAN interface of the ConnectPort X4.  2. Create an iDigi developer account on the iDigi M2M operating Cloud.  3. Setup and configure the physical elements of an XBee wireless network and understand  how the network is managed through a ConnectPort X4 gateway.  4. Use the Digi ESP for Python IDE to build, download, and launch an iDigi Dia application  for your ConnectPort X4 gateway, then interact with the application in a realistic setting.  5. Use the iDigi Manager Pro Web Services Console to send a web service request to the  ConnectPort X4 retrieving the current XBee devices’ sensor readings.   6. Use the iDigi Gateway Development Kit Demonstration Application to understand how  an Enterprise application could use the iDigi Web Services API to monitor the data  gathered by the XBee devices’ sensors.  Requirements of the Kit  System Requirements   To install the software mentioned in the Getting Started Guide, you will need a PC running Microsoft  Windows XP, Vista or Windows 7. Web Browser Requirements   Microsoft Internet Explorer 7.0 or newer  Google Chrome 4.0 or newer  Mozilla Firefox 3.0 or newer  Additional Requirements   This Getting Start Guide assumes a scenario where there are no other XBee wireless devices in  the area (other than the ones provided with this kit) and that the local network has an Internet  connection.   ...

  • Page 8: Part 1: Setup Your Digi Gateway Development Kit

    Part 1: Setup your Digi  Gateway Development Kit  ® Step 1: Kit Preparation  Identify Your Kit Components  Carefully unpack and verify the contents of your kit.     Figure 1: Kit Components  The table below indicates the type and quantity of cellular or WiMAX antennas included in your kit.  Sprint  Verizon  AT&T  Generic  WiMAX  Antenna  X4K‐Z1U‐C1011‐A1  X4K‐Z1U‐C2011‐A1  X4K‐Z1U‐H2011‐A1  X4K‐Z1U‐U7011‐A1  X4K‐Z1U‐C6011‐A1  A  1  1  B  2    C    2  D      iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       8   ...

  • Page 9: Step 2: Unpack And Set Up The Connectport X4

    Step 2: Unpack and Set up the ConnectPort X4  To begin setting up your iDigi Gateway Development Kit, you will need to connect the antennas  to your ConnectPort X4, connect your PC’s Ethernet cable to the ConnectPort X4, and then  power on the ConnectPort X4, and then form your XBee network.    Figure 2: Connecting Hardware  1. Remove the ConnectPort X4 from the box and attach the XBee antenna to the unit.   2. Attach the Cellular or WiMAX antenna(s) to your ConnectPort X4.  3. Connect the power supply to the ConnectPort X4 and then plug the power supply into a  wall outlet.  Note: The power supply has a twist‐locking connector, ensure that the connector is  locked into place.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       9   ...

  • Page 10: Step 3: Configure The Connectport X4

    Step 3: Configure the ConnectPort X4    Note:  By default, ConnectPort X4 Wireless WAN models are configured with a static IP Address of  192.168.1.1 for the Ethernet interface, and they are configured to act as a DHCP Server. This  configuration simplifies the initial configuration of the unit.  1. Connect one end of the Ethernet cable to your PC, and the other end to the ConnectPort  X4 Ethernet port (ensure that your PC is configured to obtain its IP address via DHCP).  2. Open the Web interface of the ConnectPort X4 by navigating to the 192.168.1.1 address  in a Web browser on the PC and you will see a screen similar to the following:     Figure 3: Web Interface  3. Configure the ConnectPort X4 Wireless WAN and Ethernet interface. Select the  Appendix below that best matches the Wireless WAN interface of your ConnectPort X4.   Note: For more information on how to properly configure the ConnectPort X4 Wireless  WAN interface, refer to the following Appendix:  Appendix A:  Configuring for a GSM/Edge cellular network (AT&T)  Appendix B:  Configuring for a CDMA cellular network (Verizon)  Appendix C:  Configuring for a CDMA cellular network (Sprint)  Appendix D:  Configuring for a WiMAX network  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       10   ...

  • Page 11: Configuring The Connectport X4 Ip Gateway Priority

    Once you have followed the configuration examples for the Wireless WAN interface in the appropriate  Appendix, continue with the following sections below:  Configuring the ConnectPort X4 IP Gateway Priority  Once the ConnectPort X4's mobile interface is connected, it could conceivably reach the Internet via  either of its network interfaces (Mobile or Ethernet). Configuring the ConnectPort X4 Gateway Priority  List determines the priority for each of its network interfaces. By default the ConnectPort X4 gives the  Mobile interface the highest priority.  The ConnectPort X4 IP Gateway Priority List and the DNS Priority List are configurable via the  Configuration > Network > Advanced Network Settings page, as displayed below: (Gateway Priority will  display WiMAX for WiMAX units.)    Figure 4: Advanced Network Settings      iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       11   ...

  • Page 12: Configuring The Ethernet Interface

    Configuring the Ethernet Interface  Now that the ConnectPort X4’s mobile interface is configured, you will need to configure the Ethernet  interface. The Ethernet configuration changes will involve disabling the DHCP Server and determining  how the ConnectPort X4 will be given its IP address.  1. Click on Configuration > Network from the left‐hand menu. You should see the Network  Configuration screen (with the Ethernet IP Settings page displayed by default) as shown:     Figure 5: Ethernet IP Settings  2. Click the DHCP Server Settings link and open the DHCP Server Settings page.  3. To disable the DHCP Server, un‐check the "Enable Dynamic Host Configuration Protocol  (DHCP) Server" entry. Click Apply when finished.  4. Return to the Ethernet IP Settings page by clicking the Ethernet IP Settings link.  5. Configure the ConnectPort X4 with either a static IP address, or have it get its IP address  from a DHCP Server, whichever method is appropriate. Click Apply when finished.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       12   ...

  • Page 13: Viewing Ip Address Information

    Viewing IP Address Information  The ConnectPort X4 Home page will display the IP address for both the Ethernet and Mobile networks.    Figure 6: ConnectPort X4 Home Page  Viewing Ethernet Statistics  To view information about the Ethernet Link as well as Ethernet and IP statistics, navigate to the  Administration > System Information > Network page.  The ConnectPort X4 is now ready to be moved to your Ethernet network, and by default will use its  mobile interface as its primary network interface.  Disconnect the ConnectPort X4 from your PC and then connect it to the Ethernet network (if the PC  needs to be reconfigured with a static IP address, do this prior to moving the PC to the Ethernet network  as well).  You have just completed Goal #1:   Configure the Wireless WAN interface of the  ConnectPort X4.    iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       13   ...

  • Page 14: Step 4: Setup The Xbee Smart Plug And Xbee Sensor

    Step 4: Setup the XBee Smart Plug and XBee Sensor  XBee/ZigBee Note: If you have additional XBee/ZigBee devices, for the best kit experience, we  recommend powering down or disable joining other XBee/ZigBee PANs in the area before  beginning this step. If you are unable to do this other devices might join the kit network and  create interference when deploying your iDigi Dia project. You could also encounter issues  connecting the XBee Sensor and XBee Smart Plug to the ConnectPort X4 as they are configured  to join any available PAN.    1. Remove the XBee Smart Plug from the box and plug it into a wall outlet. The green LED  will blink to indicate that the XBee Smart Plug is associated with an XBee network.  2. Remove the XBee Sensor from the box and insert the batteries (3) from the box and  install them into the XBee Sensor (unscrew the two screws on the XBee Sensor to install  the batteries). The XBee Sensor’s ASSC LED will blink when the device is connected to  your XBee network.   Note: If either of the XBee devices fails to blink its ASSC LED indicating that it is connected to  your XBee network, please refer to the “Is the ASSC LED solid green? ” section of Appendix D:  Troubleshooting on page 79 for more information.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       14   ...

  • Page 15: Step 5: Connect The Connectport X4 To Idigi

     Step 5: Connect the ConnectPort  X4 to iDigi   ® ® The iDigi Cloud is an on‐demand hosted service platform with no infrastructure requirements for the  user. The iDigi Cloud provides device management, iDigi client application to iDigi device data  interaction (messaging), and data storage for a network comprised of both wired and wireless Digi and  third‐party Gateways (called iDigi devices). The iDigi Cloud provides easy integration with M2M and  mesh network devices.   First, before you can connect your ConnectPort X4 to iDigi, you must create an iDigi developer account.   1. To set up an iDigi developer account:  a. Navigate to http://www.idigi.com.  b. Click the   iDigi Login button in the upper right corner of the page.   c. Click the iDigi Developer Cloud login button.     Figure 7: iDigi Cloud Screen  You will be redirected to the iDigi Developer Cloud login page.    Want to learn more about iDigi?  Please refer to the iDigi User’s Guide which can  be found at    http://www.digi.com/gatewaydevelopmentkit   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       15   ...
  • Page 16 d. If you do not already have an iDigi developer account, click on the “Are you a new  user" link and create your account.   If you already have an account, login and skip ahead to the “Add the ConnectPort X4  to your iDigi inventory” section on the next page.    Figure 8: iDigi Login Page  Continue filling in all required fields of the iDigi Registration Form until you complete  the iDigi Registration process.    Figure 9: New User Registration Page  e. After completing the iDigi Registration process, you will be redirected to the iDigi  Login page (refer to Figure 5, above). Enter your iDigi user credentials and then click  the Login button.       You have just completed Goal #2:   Creating an iDigi developer account on    the iDigi M2M operating platform. iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       16   ...

  • Page 17: Add The Connectport X4® To Your Idigi® Inventory

    Add the ConnectPort X4® to your iDigi® Inventory  The iDigi Cloud allows you to securely manage the devices in your device inventory.   To add the ConnectPort X4 to your inventory, follow these steps:  a. Select the Devices link in the Left Navigation Bar.   b. Click the  Add Devices button in the Tool Bar to open the Add Devices  applet. The Add Devices applet will discover the Digi devices on your network.   Note: In order to discover devices on your network automatically, the Add Devices applet  requires Java Runtime Environment (JRE) 1.6 or newer.    If Java Runtime Environment (JRE) 1.6 is not installed, you must add your device manually;  see the “iDigi Manager Pro does not discover your ConnectPort X4” section of Appendix D:  Troubleshooting, on page 80 for more information.  c. Select your ConnectPort X4 from the list. To verify that you are selecting the  correct device from the list, match the MAC address listed on your label (found  on the bottom of the device) with the MAC address listed within the Add  Devices applet. Click the OK button.     Figure 10: Add Devices Applet  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       17   ...
  • Page 18 d. Wait about 60 seconds then go back to the Devices list and click the Refresh   button. The status of your ConnectPort X4 should now appear as “Connected.”    Figure 11: iDigi Device Inventory    Note: If the device still appears as ‘Disconnected’ after clicking the Refresh button, please  refer to the “’iDigi Manager Pro lists the ConnectPort X4 as ‘Disconnected'” section of  Appendix D: Troubleshooting, on page 82 for more information.    iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       18   ...

  • Page 19: Step 6: Install The Digi Esp™ For Python Development Environment

    Step 6: Install the Digi ESP™ for Python Development  Environment  The Digi ESP for Python Development Environment is an Eclipse‐based Integrated Development  Environment (IDE) that simplifies the process of creating Python applications for iDigi devices. It  also provides many example projects, one of which we will be using later in this section.  To download and install the Digi ESP for Python Development Environment:   1. Navigate to http://www.digi.com/gatewaydevelopmentkit and click on the “Download  Digi ESP for Python” link.   2. You will be redirected to the Python Product page. The various download options for  the Digi ESP for Python framework will be displayed on this page. Click on the “Digi ESP  for Python ‐ Windows XP/Vista/Windows 7 installer ver. 1.2.0.5” link to download the  Digi ESP for Python Development Environment.   Note: Mac operating systems are not supported in this Development Kit experience.     Figure 12: Select Digi ESP for Python Download Variant  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       19   ...
  • Page 20 3. Once the Digi ESP for Python framework has been downloaded, run the Digi ESP for  Python framework installation wizard. Follow the steps in the wizard to complete the  installation process. Click Finish at the end of the installation.  Note: A prompt will ask you if you would like to open the Release Notes associated with  the Digi ESP for Python framework, deselect this checkbox.   4. The Digi ESP for Python framework will launch automatically and prompt you to select a  workspace directory. Use the default workspace directory (or click the Browse button  and navigate to your desired alternate workspace location), check the “Use this as the  default and do not ask again” box, and click OK.   Note: The Digi ESP for Python framework 'workspace' is the directory where projects and  configurations will be stored. The default location for this directory is a subfolder called  workspace on the user home directory, for example, C:/Documents and  Settings/[username]/workspace.    Figure 13: Selecting your Digi ESP for Python Workspace  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       20   ...
  • Page 21 5. The first time you run Digi ESP for Python the Welcome screen is displayed.     Figure 14: Digi ESP for Python Welcome Screen  6. Open the Digi ESP for Python Workbench by clicking on the Workbench icon (as  indicated above).       Figure 15: Digi ESP for Python Workbench  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       21   ...

  • Page 22: Step 7: Create Your First Idigi Dia Project

    Step 7: Create your first iDigi  Dia Project  ® The iDigi Dia (Device Integration Application) is software written in Python that simplifies the  task of gathering data from attached devices (such as XBee Sensors), and sending the gathered  data to iDigi, allowing for easy integration with client applications using the iDigi Web Services  API to access it.    The steps in this section will help you build, download, and launch your first iDigi Dia application.      The resulting iDigi Dia application will contain drivers for the XBee Sensor and XBee Smart Plug.  The application will also be configured to report its data using the RCI presentation for access  with iDigi Web Services (which will be demonstrated later in this guide).      To begin creating your first iDigi Dia project:   1. Open the iDigi Dia Project Wizard by clicking File > New > iDigi Dia Project from the File  menu.       Figure 16: Selecting an iDigi Dia Sample Project   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       22   ...
  • Page 23 2. The main wizard page contains a text box to insert the name of the project to be  created; name your project. This example uses a project name of “Demo_Project1” but  you can choose any unique name. Once the project name has been provided, click Next.      Figure 17: Name your iDigi Dia Project  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       23   ...
  • Page 24 3. Within the Remote Device selection wizard page ensure that Use Current Remote  Configuration is selected, and then click the New… button to create a new remote  configuration.    Figure 18: Create New Configuration A new Remote Device Configuration is needed to work with each specific target device  (your ConnectPort X4 in this case). Multiple remote configurations can be created for  working with different devices.   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       24   ...
  • Page 25 a. After clicking the New… button, the Device Manager wizard dialog will open.   Figure 19: Device Manager Home Page  Note: The left side of the dialog lists the Remote Configurations that exist in the Workbench.   b. Initially, there are no Remote Configurations listed in the Device Manager. To begin  the process of creating your first Remote Configuration, enable the Device Manager  to discover the ConnectPort X4 automatically by clicking the Device Discovery          button.   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       25   ...
  • Page 26 A dialog will ask you to identify a location where the Digi ESP for Python framework  should look for devices. Select Local area network/USB devices and click OK.        Figure 20: Digi Device Discovery Search Location Selection d. When finished, the Digi Device Discovery dialog will appear listing all the Digi  devices discovered on your local network. Your device should be listed within the  dialog table.  e. Click on your device to select it from the list, and then click the Create Configuration  button.   Figure 21: Digi Device Discovery Applet  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       26   ...
  • Page 27 The new configuration will receive a generic name, “ConnectPort X4” in this case, with  all the settings configured automatically.     Click Set Current to make this configuration the current one, which means that the  Digi ESP for Python framework will use it to perform several operations that require  interaction with the remote device (reboot, transfer files, etc.).    Figure 22: Device Manager    iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       27   ...
  • Page 28 4. After clicking the Set Current button you will be redirected back to the iDigi Dia Project  wizard. Ensure that Use Current Remote Device is selected, and click Next.      Figure 23: Remote Device Selection iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       28   ...
  • Page 29 5. Ensure that Python Interpreter version 2.4.3 is selected within the Python settings  section, and that iDigi Dia is supported then click Finish to create the project.        Figure 24: Remote Device’s Information Note: If a prompt appears asking you to set a secure password click no.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       29   ...
  • Page 30 6. Once the project is created the Smart Project Editor for iDigi Dia screen will be  displayed.    Figure 25: Smart Project Editor for iDigi Dia Screen    a. The created project is displayed in the  Pydev Package Explorer view; expand it to  see its contents. To open the Pydev  Package Explorer view, select Window >  Show View > Pydev Package Explorer. If  Pydev Package Explorer does not appear in  the list, select Other to open the Show  View dialog.    Note: Depending on your screen’s  resolution, it may be helpful to maximize  the Digi ESP for Python Screen.          Figure 26: Pydev Package Explorer                                                   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       30   ...
  • Page 31 b. The main file of the project, dia.yml, will be opened and displayed in the Smart  Project Editor view. It contains the iDigi Dia elements (devices, services, etc.)  that will be used by the iDigi Dia project.   Figure 27: Smart Project Editor View  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       31   ...
  • Page 32 7. The XBee Sensor and XBee Smart Plug need to be added to your project via the iDigi Dia  Project Editor. To add these items, perform the following steps:   a. Click the Add… button to begin adding your XBee devices.  b. For the XBee Senor, select “XBee Sensor” from the Devices category, then click  the Add button.  Repeat this process for the XBee Smart Plug by selecting “XBee RPM” from the  Devices category and then clicking the Add button.    Note:  For non‐US kits, select the “XBee Wall Router” instead of XBee RPM.  8. At this point in time the two XBee devices have been added to your project, but the iDigi  Dia Project Editor is missing the XBee MAC addresses for your XBee Sensor, and XBee  Smart Plug.   Figure 28: Missing MAC Addresses  The XBee MAC address information for your XBee devices can be determined by  connecting to the web UI of the ConnectPort X4.   Note: If you already know the IP address of your ConnectPort X4 Gateway open a web  browser and type in the IP address, and move onto Step 12. Otherwise, use the Digi Device  Discovery tool (described in the next step).   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       32   ...
  • Page 33 9. Run the Digi Device Discovery Tool from your PC's Start Menu.        Figure 29: Device Discovery Path 10. Running the Digi Device Discovery Tool will bring up the Digi Device Discovery  Application Devices list.        Figure 30: Locate your Device in the Device List 11. Locate your device in the list and double‐click on it to bring up the ConnectPort X4  Home page.   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       33   ...
  • Page 34   Figure 31: ConnectPort X4 Configuration and Management Home Page  12. The ConnectPort X4’s Home page contains several links. Click on the XBee Network link  from the left menu to access the XBee Configuration page.       Figure 32: XBee Network Option iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       34   ...
  • Page 35 13. The XBee Configuration page shows the network view of the XBee devices attached to  the ConnectPort X4. Verify that your XBee L/T Sensor, ConnectPort X4, and XBee Smart  Plug are all listed (as shown below).    Figure 33: XBee Network View If your XBee L/T Sensor, ConnectPort X4, and/or XBee Smart Plug are not listed, try  clicking the Discover XBee Devices button to force the ConnectPort X4 to discover its  attached XBee devices.   If this does not fix the problem, see the “XBee devices fail to join the ConnectPort X4’s  XBee network” section of Appendix D: Troubleshooting on page 79 for more  information.  You have just completed Goal #3:  Setting up and configuring the physical  elements of an XBee wireless network, and  understanding how the network is managed  through a ConnectPort X4 gateway.      iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       35   ...
  • Page 36 14. Now you need to configure the Smart Project Editor with the MAC addresses of the two  XBee devices that were added to this project in Step 7 (above). To do that, simply copy  the XBee Extended Address from the ConnectPort X4's web UI (as shown in Figure 30)  into the appropriate MAC address field within the Smart Project Editor.  a. Copy the Extended Address of your XBee /L/T Sensor from the ConnectPort X4's  web UI into the MAC address field of the XBee Sensor device in the Smart  Project Editor.  b. Then copy the Extended Address of your XBee Smart Plug from the ConnectPort  X4's web UI into the MAC address field of the XBee RPM device in the Smart  Project Editor (as shown below).    Figure 34: Enter MAC Address Note:  For non‐US kits, select the “XBee Wall Router [xbr0]” instead of XBee RPM.    With the MAC addresses updated in the Smart Project Editor, all configuration errors  (missing XBee MAC addresses for your XBee Sensor and XBee Smart Plug) should be  cleared.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       36   ...
  • Page 37 Note: The XBee Sensor's default sleep interval is one minute. Changing the Sample Rate  configuration value to 5000 will set the sleep interval to five seconds, which will provide  sensor updates more often. These sensor updates will allow you to see value changes  more easily in the steps to follow. However, changing the sleep interval will impact  battery life as well. This is something you should take into consideration when deploying  your devices.   15. Change the Sample Rate parameter of the XBee Sensor from 60000 to 5000 (as shown  below).      Figure 35: Change Sleep Interval Sample Rate  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       37   ...
  • Page 38 16. Save your project by clicking the Save button from the main toolbar, or navigating to  File > Save from the menu.     Figure 36: Save Project  17. Now that the XBee MAC addresses have been configured your iDigi Dia project is fully  configured and ready to be deployed. Click the Run       button (on the main toolbar)  then select the Remote iDigi Dia option, and click OK to continue.     Figure 37: Launch your Project  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       38   ...
  • Page 39 The Source View at the bottom of the Workbench screen will display status messages as  the:  iDigi Dia project builds,  Downloads files to your ConnectPort X4,  Reboots your ConnectPort X4 (in order to start the Dia application),  and finally starts running the Dia application on your ConnectPort X4.      Figure 38: Workbench Source View   Note: This process takes a minute or so, please be patient.   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       39   ...
  • Page 40 18. The workbench will now display an additional tab, the Dia Web Presentation tab, and  your screen will look similar to the following:     Figure 39: Dia Web Presentation Tab The Elements section of the Smart Project Editor for iDigi Dia provides several  presentations including an RCI Handler, Console Port, and a Web Presentation. For more  information on these items, refer to the “Digi ESP for Python” section of Part 2: Learn  More, on page Error! Bookmark not defined..  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       40   ...
  • Page 41 19. After the iDigi Dia project (created throughout “Step 5: Create your first iDigi Dia  Project” of this guide) starts running on your ConnectPort X4, you can interact with the  XBee devices by accessing the /idigi_dia.html web page directly from the web UI of the  ConnectPort X4.  To interact with the new web page, open your web browser and enter the IP address of  your ConnectPort X4, followed by the “/idigi_dia.html” page (as demonstrated below  using the example “http://10.21.6.178/idigi_dia.html”).    Figure 40: XBee Smart Plug – Power ON   From this page you can turn the XBee Smart Plug off and on, as well as view all the  current sensor readings. In order to demonstrate how this web page can control the  power to a remote device, connect a lamp, fan, or some other electrical device to the  power outlet on the XBee Smart Plug.  a. In the example above, the XBee Smart Plug’s power_on state is currently turned  “On”.  To turn the XBee Smart Plug off, simply replace the “On” with “Off” in the  Value column, then click the Apply Changes button.   b. The XBee Smart Plug will turn off, and the ConnectPort X4’s web page will be  updated to show the current power_on state of the XBee Smart Plug.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       41   ...
  • Page 42  Figure 41: XBee Smart Plug – Power OFF  c. To turn the XBee Smart Plug on, simply type “On” in the Value field and click the  Apply Changes button.  d. To update the values displayed by the XBee devices’ sensors, click the Refresh  All button.      You have just completed Goal #4:  Using the Digi ESP for Python IDE to build,  download, and launch an iDigi Dia application for  your ConnectPort X4 gateway, and then interacting    with the application in a realistic setting.      iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       42   ...

  • Page 43: Step 8: Perform An Idigi Web Services Api™ Request

    Step 8: Perform an iDigi Web Services API™ Request  The next step in the process of using your iDigi Gateway Development Kit is performing an iDigi Web  Services API request using iDigi Manager Pro. The iDigi Web Services Console makes it easy to send web  service requests to your iDigi device. This example will demonstrate how to retrieve sensor readings  from your XBee Sensor and XBee Smart Plug by making a minor modification to one of the provided  examples, and then sending an HTTP Post request to iDigi, which will respond with the current sensor  readings from the sensors in your XBee devices. The following steps will walk you through performing this API request.  Log in to your iDigi developer account.  In the Left Navigation Bar under the Management section, select the Web Services Console link.    Figure 42: Digi Manager Pro Web Services Console Page  Click on the SCI Targets button within the Web Services Console toolbar.        Figure 43: SCI Targets Button iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       43   ...
  • Page 44 Clicking this button will bring up the Select devices to be used in examples dialog box. Within  this box you will select the target iDigi devices that you would like to send requests to.    Click on the Add Targets drop‐down box, and choose the device ID corresponding to your  ConnectPort X4. Click the Add button                and then click OK.    Figure 44: Add Targets       Figure 45: Targets Successfully Added iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       44   ...
  • Page 45 iDigi Manager Pro will now send Web Services API examples to the selected device. Within the  Web Services Console toolbar click on the  Examples drop‐down menu then go to SCI > Python  Callback.     Figure 46: Python Callback  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       45   ...
  • Page 46 Once you have selected  the SCI Python Callback example, iDigi Manager Pro will populate the  page with the source code of the example as well as select the HTTP method that will be used  (an HTTP Post in this case). In order for you to retrieve the sensor readings from your XBee  devices, you will need to modify this example text slightly.   a. Locate the following lines of text (highlighted in the screenshot below)  <do_command target="rci_callback_example"> ping and replace them with the following:  <do_command target="idigi_dia"> <channel_dump/> Note: "idigi_dia" is the Target Name listed in the RCI Handler Presentation (as  mentioned on page 40).    Figure 47: SCI Python Callback Example   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       46   ...
  • Page 47 Your screen should look similar to the one below. Click the Send button to send this request to  iDigi. The first time you send a web services request to iDigi, you will be prompted to enter your  iDigi credentials, enter them in the dialog provided. Once authenticated, iDigi will send this  request to the ConnectPort X4 on behalf of your web services request and display the response  from the ConnectPort X4 in the Web Services Responses panel.    Figure 48: Updated SCI Callback Example      iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       47   ...
  • Page 48 Observe the output displayed within the Web Services Responses panel. A "POST /ws/sci 200”  response indicates that the web services request was successful.   Figure 49: Successful Callback Attempt  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       48   ...
  • Page 49 Click on the "POST /ws/sci 200” response text to view the entire response from the ConnectPort  X4, as well as the request that was sent to generate this response. The channel_dump response  shows the current usage, brightness, power‐on state, and temperature readings from the rpm0  (XBee Smart Plug) device, and the brightness, battery condition, and temperature reading from  the sensor0 (XBee Sensor) device.  Figure 50: Successful Callback Expanded View        You have just completed Goal #5:  Using the iDigi Manger Pro Web Services  Console to send a web services request to  the ConnectPort X4, retrieving the current    XBee devices’ sensor readings.   iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       49   ...

  • Page 50: Step 9: Using The Idigi Gateway Development Kit Demonstration Application

    Step 9: Using the iDigi  Gateway Development Kit Demonstration  ® Application  The final step in the process of taking advantage of what this Development Kit offers, is  accessing the iDigi Web Services API via the iDigi Gateway Development Kit Demonstration  Application. The following steps will walk you through this process.  1. Navigate to http://www.digi.com/gatewaydevelopmentkit and click on the “Link to iDigi  Gateway Development Kit Demo Application” link.  2. You will be redirected to the iDigi Gateway Development Kit Demonstration Application  login page. Enter your iDigi username and password, as well as the last 6 characters of  your Gateway ID, into the appropriate fields and then click the Login button.    Figure 51: iDigi Gateway Development Kit Demonstration Application Login Page iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       50   ...
  • Page 51 After logging in, the demonstration application will display a screen similar to the following:   Figure 52: iDigi Gateway Development Kit Demo Application  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       51   ...

  • Page 52: Getting Familiar With The Idigi Gateway Development Kit Demonstration Application

    Getting Familiar with the iDigi Gateway Development Kit Demonstration  Application  This demonstration application displays the current sensor readings and logged sensor readings  for the XBee Sensor and the XBee Smart Plug connected to your ConnectPort X4’s XBee  network. Values are updated by clicking the refresh button. Every time the screen is refreshed  the application also updates the time‐stamp information at the top of the screen.  Logging begins automatically once you log in to the application, and logged data is collected  once a minute for 60 minutes. After the 60 samples are collected, logging stops. To collect more  samples, simply log out, and then log back in to the demonstration application.  XBee® Sensor:  The XBee Sensor has an internal light and temperature sensor. The last reported readings from  both internal sensors are reported.     Figure 53: XBee Sensor Display  In the event that your brightness reading looks similar to the example above, simply cover the  light sensor on the front of the XBee Sensor and click the Refresh button, and you should see  something similar to the following:    Figure 54: XBee Sensor Display Refreshed  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       52   ...

  • Page 53: Xbee Smart Plug Tm (For Us Kits Only)

    XBee Smart Plug   (for US kits only):  The XBee Smart Plug has an internal light and temperature sensor. It also has the ability to track  its current usage and allows the XBee Smart Plug to be turned on or off. This demonstration  application displays the current flowing through the XBee Smart Plug and the On/Off state of  the XBee Smart Plug.      Figure 55: XBee Smart Plug Display ‐ Current Flowing In the event your XBee Smart Plug displays something similar to the output above, simply click  the “Off” button, and then click Refresh. Your XBee Smart Plug should display something similar  to the following:   Figure 56: XBee Smart Plug Display ‐ No Current Flowing iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       53   ...

  • Page 54: Logged Data

    Logged Data:  The logged data area displays up to the last 60 sensor readings from all XBee device sensors.  Logging will stop automatically after an hour and data will be discarded after 24 hours. In order  to update the Telemetry data, click the Refresh button.    Figure 57: Logged Data Display – Off  When you log in to this demonstration application, Telemetry logging will start automatically  and run for an hour. Since the logged data is collected once every 60 seconds and only 60  samples are logged, you may need to wait up to 2 minutes before the Telemetry data is updated  (as shown in the example below).    Figure 58: Logged Data Display – Begin Logging iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       54   ...
  • Page 55 By turning off the XBee Smart Plug and covering the light sensor on the XBee Sensor, a  subsequent screen refresh should make the Telemetry data look similar to the following     Figure 59: Logged Data Display – XBee Smart Plug Off, XBee Sensor Covered Waiting a few moments before turning the XBee back on, and uncovering the light sensor on the  XBee Sensor should make the Telemetry data look similar to the following:    Figure 60: Logged Data Display – XBee Smart Plug On, XBee Sensor Uncovered iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       55   ...
  • Page 56 By clicking on one of the gauges or graphs, the application will display a more detailed view as  shown below: Figure 61: Graph Expanded View  You have just completed Goal #6:  Using the iDigi Gateway Development Kit  Demonstration Application to understand how a  web services enabled Enterprise application  interacts with iDigi and monitors the data    gathered by the XBee device’ sensors.   Congratulations you have completed the process of setting up your  iDigi Gateway Development Kit!  Please read through the “Part 2: Learn More” section of this guide to learn more about the Digi devices    and applications used throughout the process of setting up your iDigi Gateway Development Kit.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       56   ...

  • Page 57: Part 2: Learn More

       ® ®   The iDigi Cloud is a Machine to Machine (M2M) network operating  platform, used by software developers and organizations responsible  for supporting the network. It enables secure, reliable M2M delivery  from your remote devices to your enterprise application.    Going to Market?  Many users of the iDigi Developer Cloud are creating M2M applications they intend to launch as  commercial applications. Taking advantage of the iDigi Production Cloud with unlimited  scalability, high‐availability and industry leading security is easy as 1 ‐ 2 ‐ 3.  1. Contact Digi Business Development and express your desire for an iDigi Production  Account at 1‐877‐IDIGI‐EZ or by email at http://www.idigi.com/contactus/#email.  2. A Digi Business Development Representative will send you a copy of the iDigi Terms of  Service and review pricing.  3. Sign the Terms of Service and an iDigi production account will be created and log‐in  credentials will be emailed to you.  Since iDigi is an on‐demand platform as a service, you will only be charged for what you use.  Further support can be accessed through our support portal at:   http://www.digi.com/support/?kw=idigi.  iDigi  Dia  (Device  Integration  Application)  is  software  that  simplifies  connecting devices  (sensors, PLCs, etc.) to communication gateways.  Dia includes a comprehensive library of plug‐ins that work out‐of‐the‐ box with common device types and can also be extended to include  new  devices.  iDigi  Dia's  unique  architecture  allows  the  user  to  add ...

  • Page 58: Digi Esp™ For Python

    Further documentation on iDigi Dia and iDigi can be found within the iDigi Manager Pro  Resources link. Once logged in to iDigi Manager Pro, click on the Resources link in the Left  Navigation Bar and explore the documents listed under the “iDigi Dia Resources” and “iDigi  Cloud Resources” headings.     Figure 62: iDigi Dia and iDigi Documentation  Additional documentation can also be found on the product specific section of the Digi website  http://www.digi.com/gatewaydevelopmentkit, under the “Support Documentation” heading of the  Documentation tab.  Digi ESP™ for Python   Digi ESP for Python is an Integrated Development Environment (IDE)  that allows the developer to easily develop applications in Python. Digi  ESP for Python is built on Eclipse and the Python Development  Environment (Pydev) plug‐in. Eclipse is an open, extensible IDE. It was  originally written for Java development. The Pydev is a plug‐in that  provides support for developing applications with Python in the Eclipse  platform. Digi ESP for Python customizes Eclipse and PyDev to support  developing specifically with Digi platforms.  Digi ESP for Python documentation can be found within the Digi ESP for Python framework  program. To locate this documentation:  Navigate to the Digi ESP for Python Welcome page and click on the Overview button. Once the Python  overview screen is displayed, click on the “Digi ESP for Python” framework link and browse the  documentation contained within this page.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       58   ...
  • Page 59    Figure 63: Welcome Screen Overview Button       Figure 64: Digi ESP for Python Overview  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       59   ...
  • Page 60 Additional help documentation can be located by navigating to Help > Help Contents from the Digi ESP  for Python framework main menu.      Figure 65: Help Contents Path  Figure 66: Digi ESP for Python Help Section    iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       60   ...
  • Page 61 The Elements section of the Smart Project Editor for iDigi Dia provides several presentations  including an RCI Handler, Console Port, and a Web Presentation. The Web Presentation (iDigi  Dia project) described in this guide provides details for a new web page “idigi_dia.html.” Click on  the Dia Web Presentation tab to open this new web page.    Figure 67: Dia Web Presentations The iDigi Dia project also provides support for a new Console Port (using TCP Port 4146 as  detailed below).  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       61   ...
  • Page 62     Figure 68: New Console Port To use the new Console Port, establish a Telnet connection to your ConnectPort X4 using TCP  port 4146, and the iDigi Dia CLI will be presented to you.     Figure 69: Establish a Telnet Connection  The “?” will provide a list of the supported CLI commands, and the “channel_dump” command  will retrieve the current sensor readings from your XBee devices’ sensors.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       62   ...

  • Page 63: Digi's ® Gateway Products

    Digi’s  Gateway Products  ®   Digi’s ConnectPort X Family of programmable mesh  networking gateways provide two fundamental benefits:   gateway functionality and programmability.     Gateway Functionality  The gateways function, as the name implies, as gates between local mesh networks (e.g.  ZigBee) and IP‐based networks (e.g. Cellular). The gateways support the following network  protocols:   PAN Networks: - ZigBee  - DigiMesh 2.4 GHz  - DigiMesh 900 MHz     IP Networks:  - Ethernet  - WiFi  - 2G/3G/4G Cellular  - WiMax  - Satellite     Programmability  ConnectPort X Gateways support the Python programming language and offer the memory  space for local development. This allows the gateways to function with enough local  intelligence to make decisions about which events are worth communicating over the wide  area network. This is especially useful when sending traffic over proprietary cellular or  satellite networks.  iDigi Dia (described above) further enhances the value of custom programming on Digi ...

  • Page 64: Xbee ® Sensor

    XBee  Sensor  ®     Digi XBee Sensors are compact, battery powered environmental sensors for  ZigBee networks. They provide real‐time temperature and light information  for a variety of applications.       For more information regarding XBee Sensors please go to:  http://www.digi.com/products/wirelessdropinnetworking/sensors/xbee‐sensors.jsp  XBee Smart Plug™ (or XBee  Wall Router in non­US kits)  ®   The Digi XBee Smart Plug is an intelligent outlet that has the ability to  measure and control electrical devices plugged in via a standard electrical  outlet. The XBee Smart Plug and XBee Wall Router have integrated light and  temperature sensors. Both devices are XBee routers and extend the range of  a ZigBee Network.      For more information regarding the XBee Smart Plug go to:  http://www.digi.com/products/wirelessdropinnetworking/networkextenders/xbee‐smart‐plug‐ zb.jsp  For more information regarding the XBee Wall Router go to:  http://www.digi.com/products/wireless/zigbee‐mesh/xbee‐wall‐router.jsp  Digi’s  ZigBee RF Modules  ® The ConnectPort X4, XBee Sensor, and XBee Smart Plug/XBee Wall Router used in this kit each  contain a ZigBee RF module built on Digi’s XBee hardware platform. Utilizing the ZigBee wireless  standard, these modules are interoperable with other ZigBee devices, including devices from  other vendors. Programmable versions of the XBee‐PRO ZB module make customizing ZigBee  applications easy, even without wireless design expertise.  If you are interested in learning more about Digi’s XBee and XBee‐PRO ZB modules, we  encourage you to purchase a Digi ZigBee RF Module Development Kit from www.digi.com or  your Digi authorized reseller.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version     ...

  • Page 65: Appendix A: Configuring For Gsm/Edge Cellular Networks

    Appendix A: Configuring for GSM/Edge Cellular Networks   This Appendix provides an overview of how to configure the Wireless WAN interface of the ConnectPort  X4 for GSM/Edge cellular networks for carriers like AT&T and T‐Mobile.    This Appendix also describes how to view the ConnectPort X4 cellular connection status, and its IP  Gateway priority list.  Step 1: Inserting the SIM Card(s)     Figure 70: Inserting the SIM card  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       65   ...

  • Page 66: Step 2: Configuring The Cellular Interface

    Step 2: Configuring the Cellular Interface  1. Click on Configuration > Mobile from the left‐hand menu.   2. The ConnectPort X4 has two SIM slots with Slot 1 being the primary SIM slot. If you wish  to use SIM Slot 2, use the SIM drop‐down box to select “Slot 2”, and then click Set as  Primary.       Figure 71: Mobile Configuration 1. Configure the Mobile Service Provider Settings by entering the Service Provider, Service  Plan/APN, and Customer Plan Name appropriate for your environment as shown.       Figure 72: Mobile Settings 2. Click Apply when finished.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       66   ...
  • Page 67  Verifying the Cellular Connection Status  Once the correct cellular configuration has been applied, the ConnectPort X4 will begin to establish the  cellular connection. You can verify the connection status by navigating to the Administration > System  Information > Mobile page.         Figure 73: Verification   NOTE:  In the above example, the ConnectPort X4 is connected to the cellular network and has  obtained the 166.130.120.49 address for its cellular interface.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       67   ...

  • Page 68: Appendix B: Configuring For Cdma Cellular Networks

    Appendix B: Configuring for CDMA Cellular Networks  This Appendix provides an overview of how to configure the Wireless WAN interface of the ConnectPort  X4 for CDMA cellular networks for carriers like Verizon and Sprint.    This Appendix also describes how to view the ConnectPort X4 cellular connection status, and its IP  Gateway priority list.  CDMA Cellular Configuration Example (Verizon)  NOTE:  This example assumes that the ESN/MEID# for the ConnectPort X4 has been activated with  your cellular provider. You can find the ESN/MEID# on the bottom of your unit.  To configure a CDMA ConnectPort X4 cellular interface perform the following steps:  1. Click on Configuration > Mobile from the left‐hand menu and select Verizon Wireless from  the Service Provider drop‐down menu. You should see a screen similar to the following:       Figure 74: Mobile Configuration iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       68   ...
  • Page 69 2. After selecting a Service Provider, the unit needs to go through its provisioning process. Click  the Provision Device button, and then follow the steps displayed within the Mobile Device  Provisioning dialog screens.  NOTE:  The default options within the Mobile Device Provisioning dialog screens will be  correct for most installations.   3. When the following screen is displayed, select the Automatically provision the mobile  device option.     Figure 75: Mobile Device Provisioning  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       69   ...
  • Page 70 4. Continue to go through the mobile provisioning process until you see the following screen.  This screen will indicate that the mobile provisioning process completed successfully.     Figure 76: Mobile Provisioning Summary  5. Click Finish to return to the Mobile Configuration page.   6. Click Apply on the Mobile Configuration page when finished.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       70   ...
  • Page 71 Verifying the Cellular Connection Status  Once the correct cellular configuration has been applied, the ConnectPort X4 will begin to establish the  cellular connection. You can verify the connection status by navigating to the Administration > System  Information > Mobile page.       Figure 77: Verification    NOTE:  In the above example, the ConnectPort X4 is connected to the cellular network and has obtained  the 166.130.120.49 address for its cellular interface.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       71   ...

  • Page 72: Cdma Cellular Configuration Example (Sprint)

    CDMA Cellular Configuration Example (Sprint)  NOTE:  This example assumes that the ESN/MEID# for the ConnectPort X4 has been activated with  your cellular provider. You can find the ESN/MEID# on the bottom of your unit.  To configure a CDMA ConnectPort X4 cellular interface perform the following steps:  1. Click on Configuration > Mobile from the left‐hand menu and select Sprint PCS from the Service  Provider drop‐down menu. You should see a screen similar to the following:       Figure 78: Mobile Configuration 2. After selecting a Service Provider, the unit needs to go through its provisioning process. Click the  Provision Device button, and then follow the steps displayed within the Mobile Device Provisioning  dialog screens.  NOTE:  The default options within the Mobile Device Provisioning dialog screens will be correct  for most installations.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       72   ...
  • Page 73 3. When the following screen is displayed, select the Automatically provision the mobile device  option.     Figure 79: Mobile Device Provisioning  4. Continue to go through the mobile provisioning process until you see the following screen. This  screen will indicate that the mobile provisioning process completed successfully.      Figure 80: Mobile Provisioning Summary  5. Click Finish to return to the Mobile Configuration page.   6. Click Apply on the Mobile Configuration page when finished.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       73   ...
  • Page 74 Verifying the Cellular Connection Status  Once the correct cellular configuration has been applied, the ConnectPort X4 will begin to establish the  cellular connection. You can verify the connection status by navigating to the Administration > System  Information > Mobile page.       Figure 81: Verification    NOTE:  In the above example, the ConnectPort X4 is connected to the cellular network and has obtained  the 166.130.120.49 address for its cellular interface.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       74   ...

  • Page 75: Appendix C: Configuring For Wimax Networks

    Appendix C: Configuring for WiMAX Networks  This Appendix provides an overview of how to configure the Wireless WAN interface of the ConnectPort  X4 for WiMAX networks.    This Appendix also describes how to view the ConnectPort X4 Wireless WiMAX connection status, and  its IP Gateway priority list.  Step 1: Connecting to the ConnectPort X4 Home Page  1. Connect one end of the provided Ethernet cable to your PC, and the other end to the  ConnectPort X4 Ethernet port (ensure that your PC is configured to obtain its IP address via  DHCP).  2. Open the web interface of the ConnectPort X4 by navigating to the 192.168.1.1 address in a web  browser on the PC. You will see a screen similar to the following (this is the device’s Home  page):     Figure 82: ConnectPort X4 Home Page  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       75   ...

  • Page 76: Step 2: Configuring The Wireless Wan Interface For Wimax Networks

    Step 2: Configuring the Wireless WAN Interface for WiMAX  Networks  NOTE: This example assumes that the WiMAX (WAN) MAC address for the ConnectPort X4 has  been activated with your WiMAX provider. You can find the (WAN) MAC address on the bottom  of your unit.  The WiMAX activation process for a ConnectPortX4 behaves more like WiFi than Cellular CDMA. Instead  of activating an ESN or MEID on the cellular network, and then provisioning the ConnectPort X4 with the  appropriate cellular network settings, once the Wireless WAN WiMAX MAC is activated on the WiMAX  network the ConnectPort X4 may automatically establish its WiMAX connection.  This example assumes that the ConnectPort X4 has already been activated on the WiMAX network. As a  result, you can refer back to the ConnportX4 Home page (displayed on the previous page) and observe  that this particular unit has already obtained a WiMAX IP address.  In the event you need to modify this configuration, perform the following steps:  1. Click on Configuration > WiMAX from the left‐hand menu and you should see a screen similar to  the following:     Figure 83: WiMAX Configuration  2. By default the ConnectPort X4 enables the WiMAX radio and attempts to connect to the best  available network based on all the active subscriptions. In the event you wish to select a specific  WiMAX subscription, click the appropriate WiMAX subscription (Sprint 4G in this example), then  click Apply.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       76   ...
  • Page 77 3. Before the ConnectPort X4 attempts to establish this new WiMAX configuration, the existing  WiMAX connection needs to be disconnected by clicking Disconnect.     Figure 84: Network Connection  4. At this point the ConnectPort X4 has no WiMAX connection established. Click Connect in order  to establish the new WiMAX connection.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       77   ...

  • Page 78: Step 3: Viewing The Wimax Connection Status

    Step 3: Viewing the WiMAX Connection Status  1. After a few moments, you can check the WiMAX connection status by navigating to the Administration > System Information > WiMAX page. You should see a screen similar to the following displaying the active Subscription Name (Sprint 4G in this case) as well as additional WiMAX information. ...

  • Page 79: Appendix D: Troubleshooting

    Appendix D: Troubleshooting   XBee  devices fail to join the ConnectPort X4’s XBee  network  ® ® Is the ASSC LED solid green?  If the ASSC LED is solid green on the XBee Sensor, XBee Smart Plug, or XBee Wall Router, it  indicates that the XBee device is waiting to join a network, but has been unable to do so (once it  joins it will blink its ASSC LED). This condition may mean one of two things; the ConnectPort X4  is turned off, or the XBee device is out of range of the ConnectPort X4.    To troubleshoot this problem, move the XBee device closer to the ConnectPort X4 and/or  ensure that the XBee device is turned on.  Is the ASSC LED blinking green?  The XBee Sensor, XBee Smart Plug, or XBee Wall Router will blink their ASSC LED when they are  attached to a ZigBee network. If the XBee device has a blinking ASSC LED, but the device does  not appear in the list of XBee devices connected to the ConnectPort X4, then the XBee device  has either connected to the wrong ZigBee network, or the ConnectPort X4 simply needs to  rediscover the list of its attached XBee devices.  To troubleshoot this problem, first try clicking the Discover XBee Devices button on the  ConnectPort X4's XBee Network page as described on page 35. If this is unsuccessful, move the  XBee device closer to the ConnectPort X4 (and if possible configure the devices on the other  XBee network to block network joins).   Once the XBee device has been moved closer to the ConnectPort X4, factory reset the XBee  device (in order to force the XBee device to go through its XBee network discovery phase again).  To factory reset an XBee device, simply press the reset button on the side of the unit 4 times (at  a rate of 2 times per second). Once this is done, the XBee device should connect to the  ConnectPort X4's XBee network, and then show up in its list of attached XBee devices (as  described on page 35).  If this fixes the problem, return to the “Step 5: Create your first iDigi Dia Project” section and  proceed with Step 12 on page 35.  If your devices still are not appearing in the XBee devices list, please contact Digi’s Technical  Support (see Contact Information on page 3).  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       79   ...

  • Page 80: Idigi Manager Pro™ Does Not Discover Your Connectport ® X4

    iDigi Manager Pro™ does not discover your ConnectPort  X4  ® If it is not practical to install JRE 1.6 or newer on your PC in order to allow the auto‐discovery  process to properly configure your ConnectPort X4 to communicate with iDigi, you can configure  the device manually by following these steps:  1. Add the ConnectPort X4 to your iDigi inventory by clicking the Add Manually button and  then entering the MAC address (found on the bottom of the device) into the  appropriate field. After the MAC address is entered, click the Add button.   2. After your ConnectPort X4 MAC address entry appears in the list, click the OK button to  add the device to your iDigi inventory.     Note: When entering a MAC address use the following format XXXXXX:XXXXXX.         Figure 86: Manually Adding a Device to your iDigi Inventory  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       80   ...
  • Page 81 3. At this point in time, the ConnectPort X4 has been added to your iDigi inventory, but the  device itself has not yet been configured to establish a connection to iDigi. To configure  the ConnectPort X4 to establish a connection to iDigi, follow the steps below.   a. If you know the IP address of the ConnectPort X4, connect to its web UI by  entering its IP address in your web browser.   If you do not know the IP address of the unit, use the Digi Device Discovery tool  in the Start Menu, and double‐click on the device to open its web UI.  b. Click the iDigi link to configure the device’s remote management configuration  options. In the Digi configuration settings page, enter the DNS name of the iDigi  Cloud (developer.idigi.com) into the iDigi Server Address field under the “Enable  Device‐Initiated iDigi Connection” section.  c. Click the checkbox labeled “Automatically reconnect to iDigi after being  disconnected” then click Apply.       Figure 87: iDigi Configuration Page  The ConnectPort X4 will now attempt to establish a connection with iDigi, if the device is on a  network with Internet access, the connection should be established in less than a minute. With  the ConnectPort X4 properly configured to communicate with iDigi, and with the device added  to your iDigi inventory, return to the “Add the ConnectPort X4 to your iDigi inventory” section  and proceed with Step d on page 18.  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       81   ...

  • Page 82: Idigi Manager Pro™ Lists The Connectport® X4 As 'Disconnected

    This condition indicates that the ConnectPort X4 and iDigi are not communicating with one  another. This can occur for several reasons:  1. If the ConnectPort X4's Wireless WAN interface has the highest Gateway priority,  make sure the Wireless WAN interface is up.  2. If the ConnectPort X4's Ethernet interface has the highest Gateway priority, make  sure the Ethernet network has Internet access.  3. The ConnectPort X4 is unable to resolve the DNS address of "developer.idigi.com."  4. If you added the ConnectPort X4 to iDigi inventory manually, the MAC address  provided to iDigi may not match the actual MAC address of the ConnectPort X4.   5. The ConnectPort X4 is not configured to establish a connection with iDigi.  If you have verified that all five of these scenarios are not occurring please contact Digi’s  Technical Support (see Contact Information on page 3).  iDigi Gateway Development Kit Getting Started Guide – Wireless WAN Version       82   ...
