Installationsanleitung

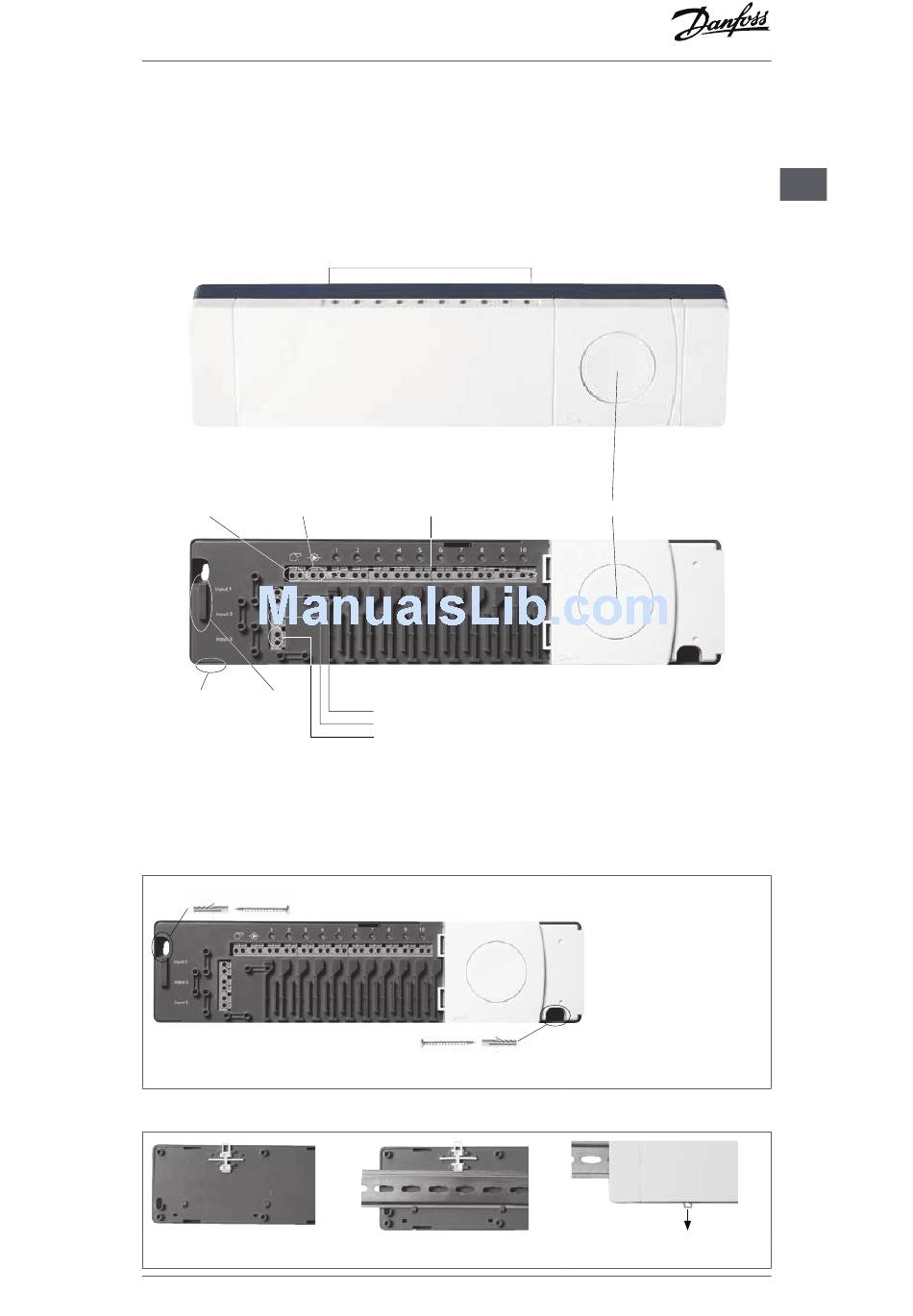

Einführung
Danfoss Link™ ist ein funkbasiertes Regelungssystem für verschiedene Heizungssysteme.
Der Danfoss Link™ Regler HC (Hydronic Controller) ist Teil dieses Systems. Er erlaubt Funksteuerung
von Verteilern für wasserbasierte Fußbodenheizung/-kühlung.
Kesselrelais Pumpenrelais
Externe Front-
Antenne abdeckung -
Entriegelung

Anbringung

Der Danfoss Link™ HC muss immer waagerecht und flach angebracht werden.

1: Anbringung an Wand

1. Front- und Seitenabdeckungen abnehmen und mit Schrauben und Dübeln anbringen.

2: Anbringung an DIN-Schiene

1. DIN-Schienenteile anbringen.
Danfoss Link™ HC
Ausgangs-LEDs
Ausgangsanschlüsse
Eingänge:
Unbenutzt
Abwesenheitsfunktion (externer EIN/AUS-Schalter)
Heizung/Kühlung (externer EIN/AUS-Schalter)
2. DIN-Schiene aufschnappen.
VIFZL35X © Danfoss 04/2011
Verbindungsprüfung
3. Von DIN-Schiene lösen.
DE
15
