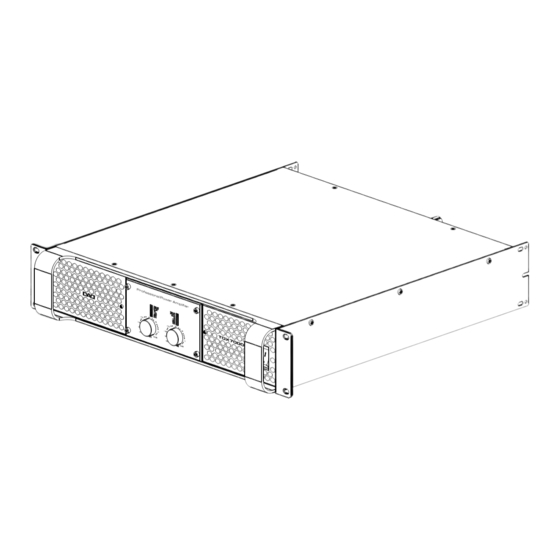

DYNAMIC AUDIO DEVICE
TDX3600
TDX7000
TDX9000
AMPLIFIERS
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TDX3600 and is the answer not in the manual?

Questions and answers

Related Manuals for DAD TDX3600

Summary of Contents for DAD TDX3600

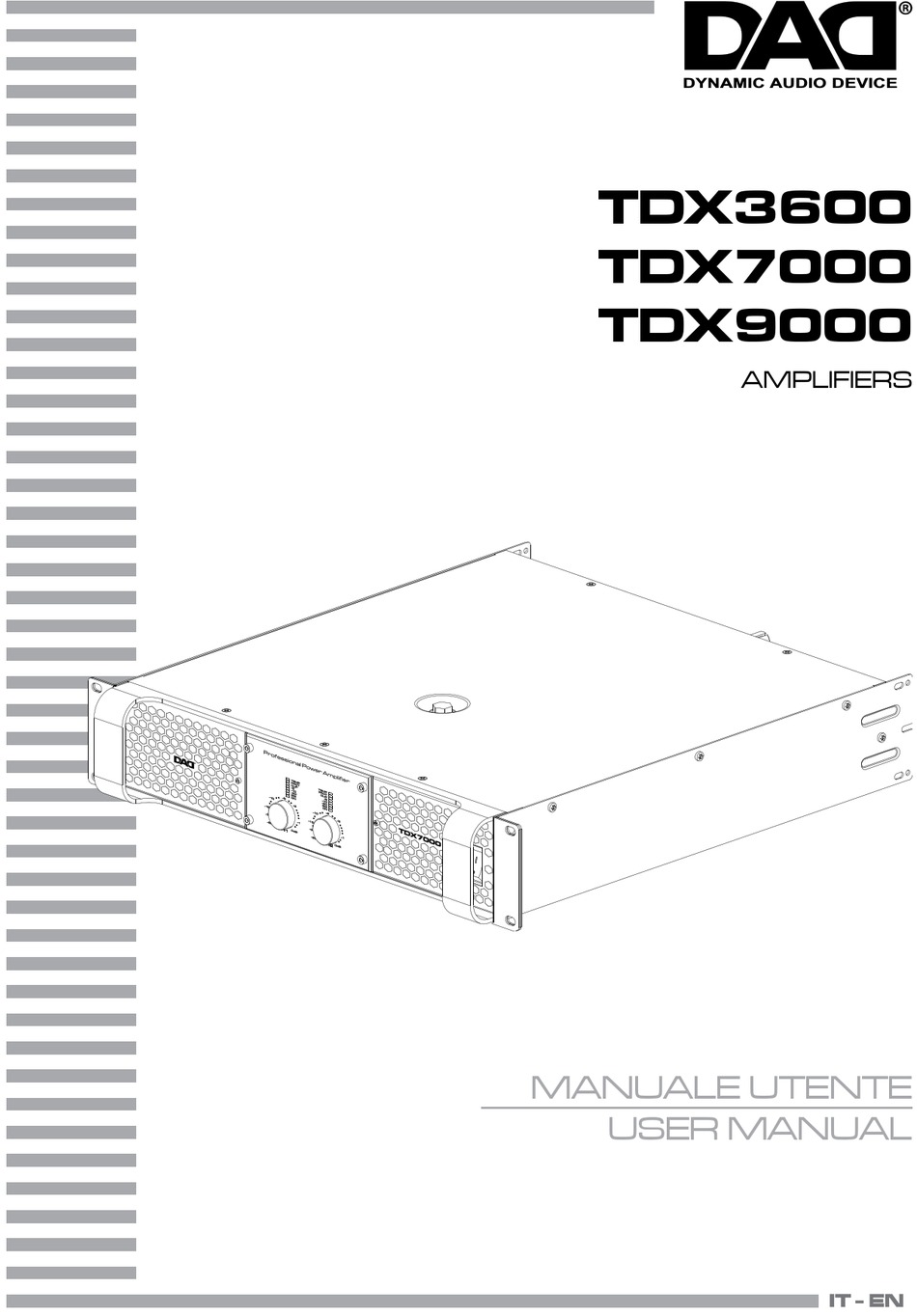

  • Page 1 DYNAMIC AUDIO DEVICE TDX3600 TDX7000 TDX9000 AMPLIFIERS MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    Maintenance and troubleshooting Specifiche tecniche Technical specification Brevi cenni di acustica Brief notes on acoustic Certificato di garanzia Warranty Contenuto dell'imballo: Packing content: • TDX3600/7000/9000 • TDX3600/7000/9000 • Cavo di alimentazione • Power cord • Manuale utente • User manual...

  • Page 4: Sicurezza

    TDX3600/7000/9000 ATTENZIONE! WARNING! Before carrying out any operations with the unit, Prima di effettuare qualsiasi operazione con carefully read this instruction manual, and keep it l’unità, leggere con attenzione questo manuale with cure for future reference. conservarlo accuratamente riferimenti It contains important information about the futuri.

  • Page 5: Attenzioni E Precauzioni Per L'installazione

    TDX3600/7000/9000 Attenzioni e precauzioni per l’installazione Warnings and installation precautions • Questo prodotto da solo oppure in combina- • This product in combination with ampli- zione con amplificatore può essere capace di fier, may be capable of producing dangerous produrre livelli sonori che possono causare sound levels that could cause permanent perdite d’udito permanenti.

  • Page 6: Informazioni Generali

    TDX3600/7000/9000 GENERAL INFORMATION INFORMAZIONI GENERALI Spedizioni e reclami Shipments and claims Le merci sono vendute “franco nostra sede” e The goods are sold “ex works” and always travel viaggiano sempre a rischio e pericolo del distri- at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight butore/cliente.

  • Page 7: Descrizione E Specifiche Tecniche

    TDX3600/7000/9000 DESCRIZIONE E SPECIFICHE DESCRIPTION AND TECHNICAL TECNICHE SPECIFICATIONS INTRODUZIONE INTRODUCTION Che cosa è la classe H. What is Class H I requisiti richiesti ad un amplificatore di potenza It is well know that the focus of the power amplifier...
  • Page 8 TDX3600/7000/9000 The consuming heat of Class H Fig.1 The hatched area indicates the power dissipated La superficie della zona tratteggiata indica le of the output transistors in the form of heat. perdite in potenza dissipate dai transistors di It can be seen that the more gears you divide, the uscita sotto forma di calore.
  • Page 9 TDX3600/7000/9000 The consuming heat of Class I Fig.2 ne minima di lavoro, con conseguente quantità large output power can be done. Class I power minima di calore dissipato. Elevate potenze di amplifier is without any switch distortion and uscita sono in tal modo facilmente raggiungibili.

  • Page 10: Elementi Di Comando E Di Collegamento

    TDX3600/7000/9000 ELEMENTI DI COMANDO E DI COLLEGAMENTO OPERATING ELEMENTS AND CONNECTIONS Front panel Fig.3 1. FORI DI FISSAGGIO per il montaggio rack 1. MOUNTING HOLES for fixing the rack 2. MANIGLIE 2. HANDLES 3. INTERRUTTORE POWER 3. POWER SWITCH 4. PRESE DI VENTILAZIONE aperture per entrata 4.
  • Page 11 TEMP (OVER-HEAT) only model -80 ~ 0dB. TDX3600/7000: The TEMP LED lights up when 6. INDICATORI A LED: transistors temperature exceeds 85°C. The TEMP (SURRISCALDAMENTO) solo per mo- PROT LED lights up when temperature reach- dello TDX3600/7000: Il Led TEMP si accende es 130°C.
  • Page 12 TDX3600/7000/9000 SPEAKON OUT 1 CH1 OUTPUT:1+/1- CH2 OUTPUT:2+/2- BRG +/-=1+/2- SENSITIVITY 3= - Serial No DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. SPEAKON OUT 2 CH2 OUTPUT:1+/1- MAINS AC 220V 50Hz 2300W 2+/2- NOT IN USE...
  • Page 13 Modello TDX9000 - CH2, DIP Switch n°1-2 su TDX9000 model - CH2, DIP Switch No.1-2 turn ON-ON to ON-ON Modello TDX3600/7000 - DIP Switch 1-2 su TDX3600/7000 model - DIP Switch No. 1-2 OFF-ON turn to OFF-ON Gain = 38dB...
  • Page 14 TDX3600/7000/9000 OFF-ON to OFF-ON Modello TDX3600/7000 - DIP Switch 1-2 su TDX3600/7000 model - DIP Switch No. 1-2 OFF-OFF turn to OFF-OFF Gain = 32dB Gain = 38dB Modello TDX9000 - CH2, DIP Switch 1-2 su TDX9000 model - CH2, DIP Switch No.1-2 turn...

  • Page 15: Funzioni E Impostazioni

    TDX3600/7000/9000 FUNZIONI E IMPOSTAZIONI FUNCTIONS AND SETTINGS FUNZIONI DI PROTEZIONE RELIABILITY PROTECTION FUNCTION Tutti gli amplificatori della serie TDX sono equi- All the models in the TDX series are fitted with paggiati con una serie di efficaci protezioni che a series of extremely efficient protection, which...

  • Page 16: Protezione In Corrente Sui Transistors Finali

    TDX3600/7000/9000 PROTEZIONE IN CORRENTE SUI TRANSISTORS CURRENT PROTECTION ON THE OUTPUT FINALI TRANSISTORS Tutti gli amplificatori della serie TDX hanno la All the models in the TDX series have short circuit protezione da corto circuito o da sovraccarico. and overload protection. It makes the output Ciò...
  • Page 17 TDX3600/7000/9000 ingresso. square wave output would cause damage to - In presenza di distorsione da sovraccarico del the speaker. segnale in uscita automaticamente limita il - When in presence of a signal waveform distor- segnale in ingresso. tion, it will automatically adjust gain and limit In entrambi i casi si evita la presenza in uscita distortion signal output.

  • Page 18: Modalità Di Connessione

    NOTE - 2 Ohm minimum loading! SPEAKON OUT 1 CH1 OUTPUT:1+/1- CH2 OUTPUT:2+/2- BRG +/-=1+/2- SENSITIVITY 3= - Serial No DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. SPEAKON OUT 2 CH2 OUTPUT:1+/1- MAINS AC 220V 50Hz 2300W 2+/2- NOT IN USE...
  • Page 19 BRIDGE OPERATION MODE PARALLEL BRIDGE STEREO SPEAKON OUT 2 CH2 OUTPUT:1+/1- Serial No 2+/2- NOT IN USE DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. MAINS AC 220V 50Hz 4800W STEREO TDX9000 CH1 OUTPUT: CH2 OUTPUT: LINK SIGNAL CH2...

  • Page 20: Modalità Parallel

    NOTA - Carico minimo 2 Ohm! SPEAKON OUT 1 CH1 OUTPUT:1+/1- CH2 OUTPUT:2+/2- BRG +/-=1+/2- SENSITIVITY 3= - Serial No DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. SPEAKON OUT 2 CH2 OUTPUT:1+/1- MAINS AC 220V 50Hz 2300W 2+/2- NOT IN USE...
  • Page 21 BRIDGE OPERATION MODE PARALLEL BRIDGE STEREO SPEAKON OUT 2 CH2 OUTPUT:1+/1- Serial No 2+/2- NOT IN USE DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. MAINS AC 220V 50Hz 4800W PARALLEL TDX9000 CH1 OUTPUT: CH2 OUTPUT: SPEAKON 1+1-...

  • Page 22: Modalità Bridge

    NOTE - 4 Ohm minimum loading! SPEAKON OUT 1 CH1 OUTPUT:1+/1- CH2 OUTPUT:2+/2- BRG +/-=1+/2- SENSITIVITY 3= - Serial No DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. SPEAKON OUT 2 CH2 OUTPUT:1+/1- MAINS AC 220V 50Hz 2300W 2+/2- NOT IN USE...
  • Page 23 3= - BRIDGE OPERATION MODE PARALLEL BRIDGE STEREO SPEAKON OUT 2 CH2 OUTPUT:1+/1- Serial No 2+/2- NOT IN USE DAD is trademark of MUSIC & LIGHTS musiclights.it Manufactured in P.R.C. MAINS AC 220V 50Hz 4800W BRIDGE TDX9000 BRIDGE OUTPUT: SPEAKON 1+2-...

  • Page 24: Collegamenti Di Uscita

    TDX3600/7000/9000 CAVI DI COLLEGAMENTO CONNECTION CABLES COLLEGAMENTI DI INGRESSO INPUT CONNECTION Per il collegamento tra uscite del mixer ed ingres- To connect the mixer outputs to the amplifiers in- si degli amplificatori utilizzate di preferenza “cavi puts, make sure to always use balanced signal ca- segnale bilanciati”.

  • Page 25: Connettori Di Potenza Speakon

    TDX3600/7000/9000 CONNETTORI CONNECTOR CONNETTORE DI POTENZA SPEAKON SPEAKON POWER CONNECTOR INPUT SPEAKER POWER OUTPUTS OUTPUT 1 OUTPUT 2 channel 2 negative 20mm channel 1 negative channel 2 positive 0.8" bridge negative 0.3" n.c. BLACK channel 2 positive n.c. channel 2 negative...

  • Page 26: Manutenzione E Risoluzione Dei Problemi

    TDX3600/7000/9000 MANUTENZIONE MAINTENANCE MANUTENZIONE ORDINARIA ORDINARY MAINTENANCE Al fine di prevenire l’accumulo di polvere all’in- In order to prevent the dust accumulation inside terno dell’amplificatore, le aperture frontali per the amplifier, the two air vents on front panel l’aria dispongono di filtri antipolvere. Ogni volta have a dust filter.

  • Page 27: Specifiche Tecniche

    TDX3600/7000/9000 SPECIFICHE TECNICHE - TECHNICAL SPECIFICATION TDX3600 TDX7000 TDX9000 8 Ohm stereo power (EIA/THD1%) 850Wx2 1450Wx2 1800Wx2 4 Ohm stereo power (EIA/THD1%) 1350Wx2 2400Wx2  3000Wx2 2 Ohm stereo power (Pulse/THD1%)  1850Wx2 3300Wx2  4500Wx2 4 Ohm bridge power (Pulse/THD1%) 3600W 7200W...

  • Page 28: Brevi Cenni Di Acustica

    TDX3600/7000/9000 BREVI CENNI DI ACUSTICA BRIEF NOTES ON ACOUSTIC La diffusione del suono in un ambiente ha lo scopo di Spreading sound into a room means to distribute sound soddisfare l’ascolto da parte di un certo numero di per- signals to a given audience and the results depend on sone ed è...
  • Page 29 TDX3600/7000/9000 COME SCEGLIERE L’AMPLIFICATORE CHOOSING THE RIGHT AMPLIFIER La potenza di lungo termine AES, rappresenta la poten- AES long term applicable power denotes the thermal za termica dissipabile dal diffusore o dai singoli alto- power that can be dissipated by the loudspeaker or by parlanti, viene misurata secondo lo standard AES, che the individual drivers when operated in BI-AMP mode.
  • Page 31 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 36 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
