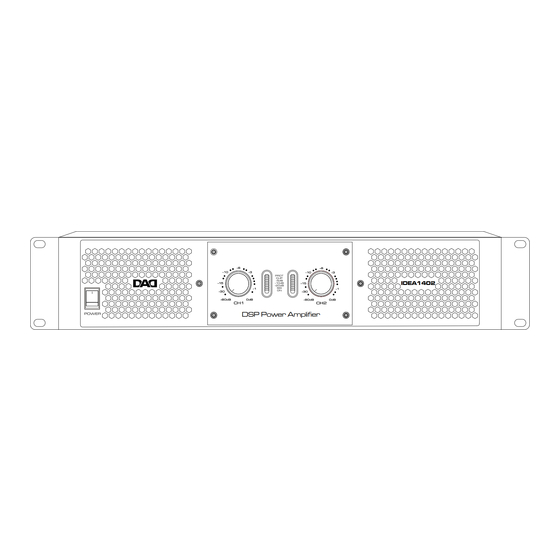

- Page 1 DYNAMIC AUDIO DEVICE IDEA1402 IDEA2804 DSP POWER AMPLIFIERS IDEA1402 DSP Power Amplifier IDEA2804 ADDR. 01 ADDR. 02 DSP Power Amplifier QUICK GUIDE GUIDA VELOCE EN - IT...
-
Page 2: Amplifier Connection
IDEA Series CONNESSIONI AMPLIFICATORI AMPLIFIER CONNECTION CONNESSIONE HARDWARE IDEA1402 / IDEA HARDWARE CONNECTION IDEA1402 / IDEA 2804 2804 IDEA1402 SPK 1 Sensitivity/Gain LINK CH1 INPUT 32dB 2X400W IDEA1402 1.4V 2X700W 1.0V CH1+/- = 1± CH2+/- = 2± RS485 BRG+/- = 1+, 2+... - Page 3 IDEA Series INSTALLAZIONE DEL SOFTWARE SOFTWARE INSTALLATION • Scaricare dalla sezione download degli am- • Download the “ARK Editor Software” software plificatori il software “ ARK Editor Software” e and the “PL2303 Drive” drivers from the ampli- i driver “PL2303 Drive”.
- Page 4 IDEA Series • Cliccare su “Next” per procedere con l’installa- • Click on “Next” to proceed the installation. zione. • Dopodichè inizierà l’installazione . • After that, installation will begin. • Cliccare su “Finish” per completare l’installa- • Click on “Finish” to complete the installation.
- Page 5 IDEA Series VERIFICA VALORE PORTA COM VIEW THE PORT COM VALUE • Collegare tutti i dispositivi come mostrato nel • Connect all the devices as shown in the “Hard- paragrafo “Connessione Hardware”, quindi ac- ware Connection” paragraph, then turn on the cendere gli amplificatori connessi al PC.
- Page 6 IDEA Series • Cliccare su “Gestione dispositivi”. Apparirà la • Click on “Device Manager”, the “Device Man- finestra “Gestione dispositivi”. ager” window will appear. • Nel menu a tendina, cliccare su “Porte (COM • Click on “Port (COM and LPT)” in the drop- eLPT)”;...
- Page 7 IDEA Series LEGGERE L’INDIRIZZO IDEA 1402, READ THE ID IDEA 1402, IDEA2804 ADDRESS IDEA2804 • Il controllo del DSP degli amplificatori • The DSP control of the IDEA1402, IDEA2804 IDEA1402, IDEA2804 avviene tramite porta amplifiers takes place via the RS485 port. Get RS485.
- Page 8 IDEA Series VERIFICA E ASSEGNAZIONE INDIRIZZO ID VERIFICATION AND ASSIGNMENT OF AD- DRESS ID • Stabilita la porta COM corretta, bisogna verifi- • Once the correct COM port has been estab- care/ assegnare l’indirizzo ID. lished, the ID address must be checked / as- •...
- Page 9 IDEA Series CONTROLLO IN REMOTO AMPLIFICATORI REMOTE CONTROL OF IDEA AMPLIFIERS • Several amplifier units (up to 32 ID address- IDEA • È possibile controllare a distanza con un uni- es) can be remotely controlled with a single co cavo di rete diverse unità di amplificatori (...
- Page 10 IDEA Series PANORAMICA DELL’INTERFACCIA SOFTWARE “SPEAKER EDITION” SOFTWARE INTERFACE “SPEAKER EDITION” OVERVIEW • Cliccare sull’icona del programma “Speaker • Click on the “Speaker Editor” program icon to Editor” per avviare il software. start the software. • La gestione dei parametri audio avviene at- •...
- Page 11 IDEA Series Pannello di impostazione parametri (salva/carica) Gra co risposta in frequenza Pannello di controllo equalizzatore Pannello di controllo del Crossover Pannello di controllo del Gain/Delay Impostazioni Limiter Pulsante di connessione Interfaccia di controllo impostazioni del Crossover Frequenza ltro Tipologia di ltro...
- Page 12 IDEA Series Parameter setting panel (save/load) Frequency response graphic Equalizer control panel Crossover control panel Gain/Delay control panel Limit setup Connection button Crossover setting control interface High pass frequency Type Low pass frequency Type Gain/Delay setting control interface Gain Delay...
- Page 13 IDEA Series • Cliccare sul menu a tendina “Communication” • Click on the “Communication” dropdown e selezionare la porta COM corretta, si accen- menu and select the correct COM port, the derà l’indicatore verde. green indicator will appear.
- Page 14 IDEA Series • Cliccare su “DisConnect” (1) per accendere il DSP. • Click on “DisConnect”to switch on the DSP. Una volta avvenuta la connessione si accen- Once connected, the green indicator will light derà l’indicatore verde (“Connect”). • Cliccare sul menu a tendina relativo agli in- •...
- Page 15 IDEA Series GESTIONE FILE DI SETUP SETUP FILE MANAGEMENT Creare la cartella per la memorizzazione dei Create a folder to store the setup files • Create a new folder on your PC (we recom- file di setup • Sul proprio PC (è consigliabile sul Desktop), mended on your desktop).
- Page 16 IDEA Series Salvare un file di setup Save a setup file • Cliccare su “Save” per salvare il setup corrente • Click on “Save” button to save the current set- nella cartella selezionata in precedenza, inse- up in the “Setup ARK Column” folder, insert the rire un nome, quindi cliccare su ENTER.
- Page 17 IDEA Series Caricare un file di setup sugli amplificatori Load a setup file on the IDEA1402 - IDEA2804 IDEA1402 - IDEA2804 amplifiers • Cliccare su “Browse” (1) e selezionare la car- • Click on the “Browse” (1) button and select...
- Page 18 IDEA Series TABELLA PER IL SETTAGGIO DEL COMPRESSORE TABLE FOR COMPRESSOR SETTINGS Limiter parameters set for the threshold value equal to 2/3 of the speaker AES power – IDEA 1402/2804 Input sensitivity Threshold Output power Output power Output power (dB)
- Page 20 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
