1 Lieferumfang

1.1 Installationsset

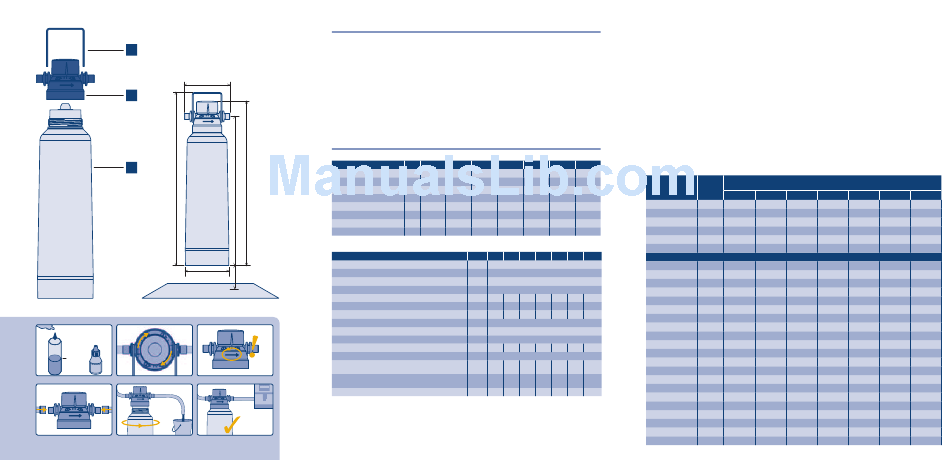

Das Installationsset bestmax besteht aus folgenden Teilen (siehe Abb. 1):
Filterkopf (1) mit Innengewinde zur Aufnahme der Filterkerze (3), passend für alle Filterkerzen-
größen mit Einbauplakette. Im Filterkopf sind ein Aquastop und ein Rückflußverhinderer integriert.
Halterung (2) zur Befestigung der Filterkerze bestmax.
Filterkerze bestmax in den Größen X, S, V, M, L, XL und 2XL (3) mit Hygienekappe und
Außengewinde zum Einschrauben in den Filterkopf (1)
Einbau-und Bedienungsanleitung
Alle Bauteile sind aus hygienischen Gründen in Schutzfolie verpackt
1.2

Ersatzfilterkerze

Die Ersatzfilterpackung enthält die Ersatzfilterkerze mit Hygienekappe (3) in Schutzfolie verpackt und
die Einbau- und Bedienungsanleitung.

2 Technische Daten

2.1

Dimensionen und Massen

bestmax Type
Gesamthöhe ohne Bügel (A) mm
A
Gesamthöhe mit Bügel (B) mm
C
Anschlusshöhe (C) mm
Abstand zum Boden (D) mm
Einbaulänge (E) mm
Filterkerzen Ø (F) mm
Masse Filterkerze, trocken ca. kg
Masse Filterkerze, naß ca. kg
2.2

Betriebsbedingungen

bestmax Type
Anschlussgewinde (Zulauf/Ablauf)
Nenndurchfluss
D
Arbeitsdruckbereich
Zulaufwasserdruck
Druckverlust bei 30 L/h ¹
Druckverlust bei 60 L/h ¹
Druckverlust bei 180 L/h ¹
Wassertemperatur, min.–max.
Umgebungstemperatur, min.–max.
Umgebungstemperatur bei Lagerung/Transport, min.–max.
Bettvolumen
Betriebslage
Typische Kapazität bei 10 d°KH bei Heißgetränkebereitern
mit Dampferzeugung ²
Typische Kapazität bei 10 d°KH bei Heißgetränkebereiter
ohne Dampferzeugung max. Temperatur 95°C ²
Chlorreduktion gemäß Abschnitt 5.5.2 EN 14898:2006
¹ Bei Bypasseinstellung „2" und mit jeweils einem 1,5 m Schlauch DN8 am Zu- und Ablauf montiert.
² Die tatsächlichen Kapazitäten können im Betrieb höher oder niedriger als die in der Tabelle angegebenen Kapazitäten sein. Die Kapazitäten sind abhängig
von der Eingangswasserqualität, dem Durchfluss, dem Zulaufwasserdruck und der Strömungskontinuität. Die Karbonathärtereduktion wird gemäß Abschnitt
5.5.5 EN 14898:2006 bei den angegebenen Kapazitäten erreicht.
X S V M L XL 2XL
270-280 350-360 410-420 465-475 490-502 492-502 570-580
305 385 445 500 527 527 600
226 306 366 421 448 448 520
65 65 65 65 65 65 65
125 125 125 125 125 125 125
88 88 110 130 147 147 185
0,5 0,9 2,1 2,4 3,4 3,8 7,5
1,1 1,5 3,2 4,2 5,9 6,0 11,0
X S V M L XL 2XL
3/8"
L/h 60
bar 2 – 8
bar > 1,2
bar 0,10 0,10 0,10 0,05 0,05 0,10 0,20
bar 0,15 0,15 0,15 0,15 0,20 0,15 0,30
bar 0,60 0,60 0,50 0,40 0,50 0,50 0,60
°C + 4 bis + 30
°C + 4 bis + 40
°C - 20 bis + 40
L 0,45 0,70 1,50 2,00 2,50 3,10 6,50
horizontal oder vertikal
L 600 1.000 2.500 3.800 5.200 6.800 12.000
L 720 1.200 3.000 4.560 6.240 8.160 14.400
Klasse 1 1 1 1 1 1 1
Table 2:
DE Typische Filterkapazität und Bypasseinstellung bei Einsatz der Filterkerze vor Heißgetränkebereitern (Ven-
dinggeräte) ohne Dampferzeugung (max. Temperatur 95°C):
GB
Typical filter capacity and bypass setting when using the filter cartridge upstream of hot drink
machines (vending machines) without steam generation (max. temperature 95°C):
FR
Valeurs types de la capacité du filtre et du réglage du bypass en cas de montage de la cartouche en amont
de distributeurs de boissons chaudes (distributeurs automatiques) sans générateur de vapeur (température
max. de 95°C):
IT
Capacità filtrante tipica e regolazione bypass nell'utilizzo della cartuccia filtrante negli apparecchi per la pre-
parazione di bevande calde (distributori automatici) senza generazione di vapore (temperatura max 95°C):
NL
Typische filtercapaciteit en bypassinstelling bij gebruik van de filterpatroon vóór warmedrankenautomaten
(vendingmachines) zonder stoomproductie (max. temperatuur 95°C):
DK
Typisk filterkapacitet og bypassindstilling ved brug af filterpatron foran automater til varme drikke (automat)
uden damp (maks. temperatur 95°C):
ES
Capacidad típica de filtración y ajustes de bypass en la instalación de la bujía filtrante en aparatos de prepa-
ración de bebidas calientes (máquinas expendedoras) sin generación de vapor (temperatura máxima 95°C):
PT
Capacidade normal do filtro e ajuste do bypass quando o elemento filtrante é utilizado em máquinas de
bebidas quentes (aparelhos Vending) que não geram vapor. (temperatura máx. 95°C):
Carbonat Hardness Bypass Filter capacity in litres
in °d setting
X S V
4 3 1800 3000 7500
5 3 1440 2400 6000
6 3 1200 2000 5000
7 3 1025 1710 4285
8 2 900 1500 3750
9 2 800 1330 3330
10 2 720 1200 3000
11 2 655 1090 2725
12 2 600 1000 2500
13 2 550 920 2305
14 2 510 855 2140
15 2 480 800 2000
16 2 450 750 1875
17 2 420 705 1765
18 2 400 665 1665
19 2 375 630 1575
20 2 360 600 1500
21 2 340 570 1425
22 2 325 545 1360
23 2 310 520 1300
24 2 300 500 1250
25 1 255 430 1075
26 1 245 410 1030
27 1 235 395 995
28 1 230 380 960
29 1 220 370 925
30 1 215 355 895
>30 1 195 325 815
M L XL 2XL
11400 15600 20400 36000
9120 12480 16320 28800
7600 10400 13600 24000
6510 8910 11655 20570
5700 7800 10200 18000
5065 6930 9065 16000
4560 6240 8160 14400
4145 5670 7415 13090
3800 5200 6800 12000
3505 4800 6275 11075
3255 4455 5825 10285
3040 4160 5440 9600
2850 3900 5100 9000
2680 3670 4800 8470
2530 3465 4530 8000
2400 3280 4295 7575
2280 3120 4080 7200
2170 2970 3885 6855
2070 2835 3705 6545
1980 2710 3545 6260
1900 2600 3400 6000
1635 2235 2925 5160
1570 2150 2810 4965
1510 2070 2710 4780
1460 1995 2610 4610
1410 1925 2520 4450
1360 1865 2435 4300
1235 1695 2215 3910
