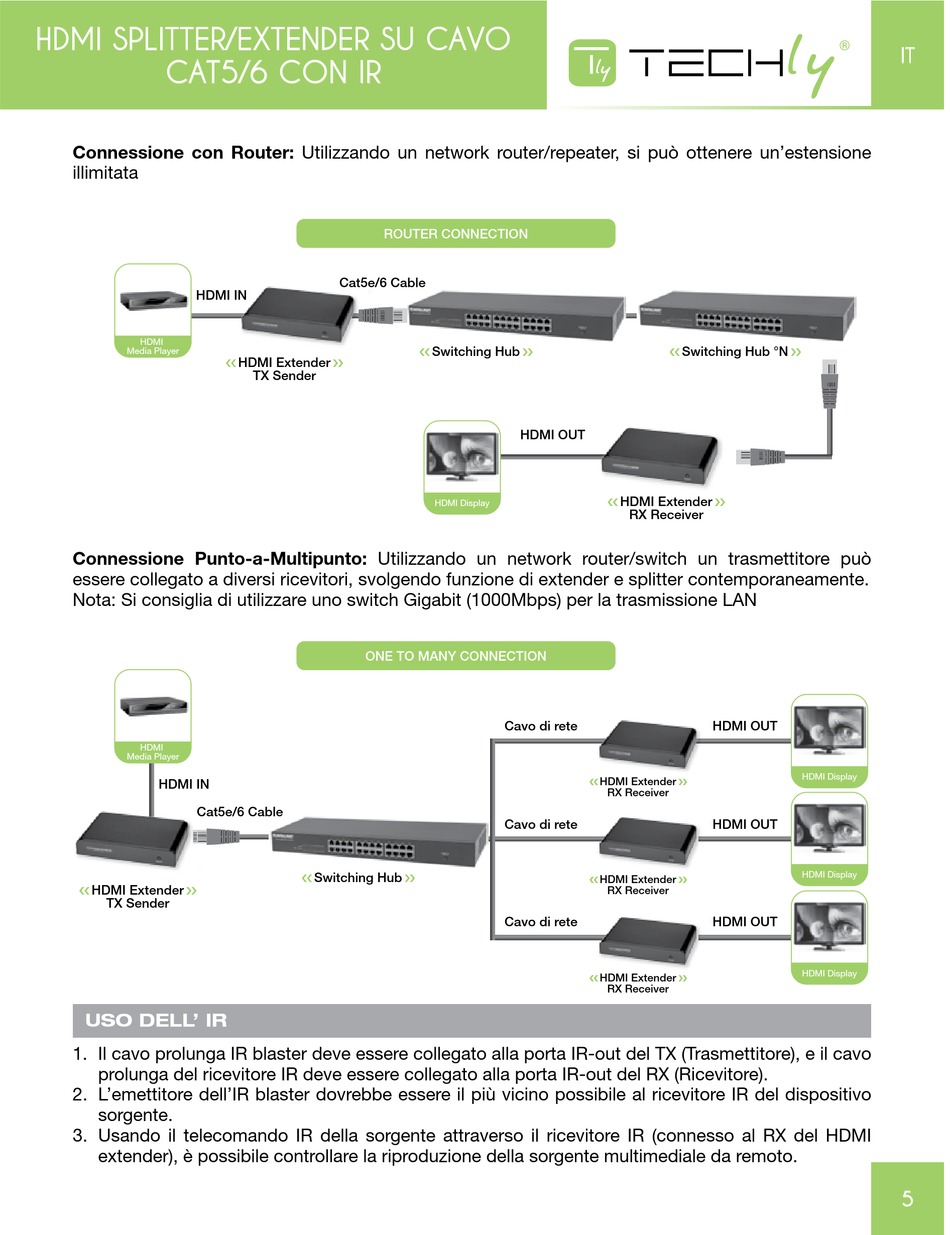

HDMI SPLITTER/EXTENDER SU CAVO HDMI Source
CAT5/6 CON IR
Connessione con Router: Utilizzando un network router/repeater, si può ottenere un'estensione
illimitata
HDMI IN
HDMI IN
HDMI
Media Player
HDMI
Media Player
Connessione Punto-a-Multipunto: Utilizzando un network router/switch un trasmettitore può
essere collegato a diversi ricevitori, svolgendo funzione di extender e splitter contemporaneamente.
Nota: Si consiglia di utilizzare uno switch Gigabit (1000Mbps) per la trasmissione LAN
HDMI
Media Player
HDMI IN
HDMI
Media Player
Cat5e/6 Cable
HDMI IN
Cat5e/6 Cable
HDMI Extender
‹‹ ››
TX Sender
HDMI Extender
‹‹ ››
TX Sender
USO DELL' IR
1. Il cavo prolunga IR blaster deve essere collegato alla porta IR-out del TX (Trasmettitore), e il cavo
prolunga del ricevitore IR deve essere collegato alla porta IR-out del RX (Ricevitore).
2. L'emettitore dell'IR blaster dovrebbe essere il più vicino possibile al ricevitore IR del dispositivo
sorgente.
3. Usando il telecomando IR della sorgente attraverso il ricevitore IR (connesso al RX del HDMI
extender), è possibile controllare la riproduzione della sorgente multimediale da remoto.
