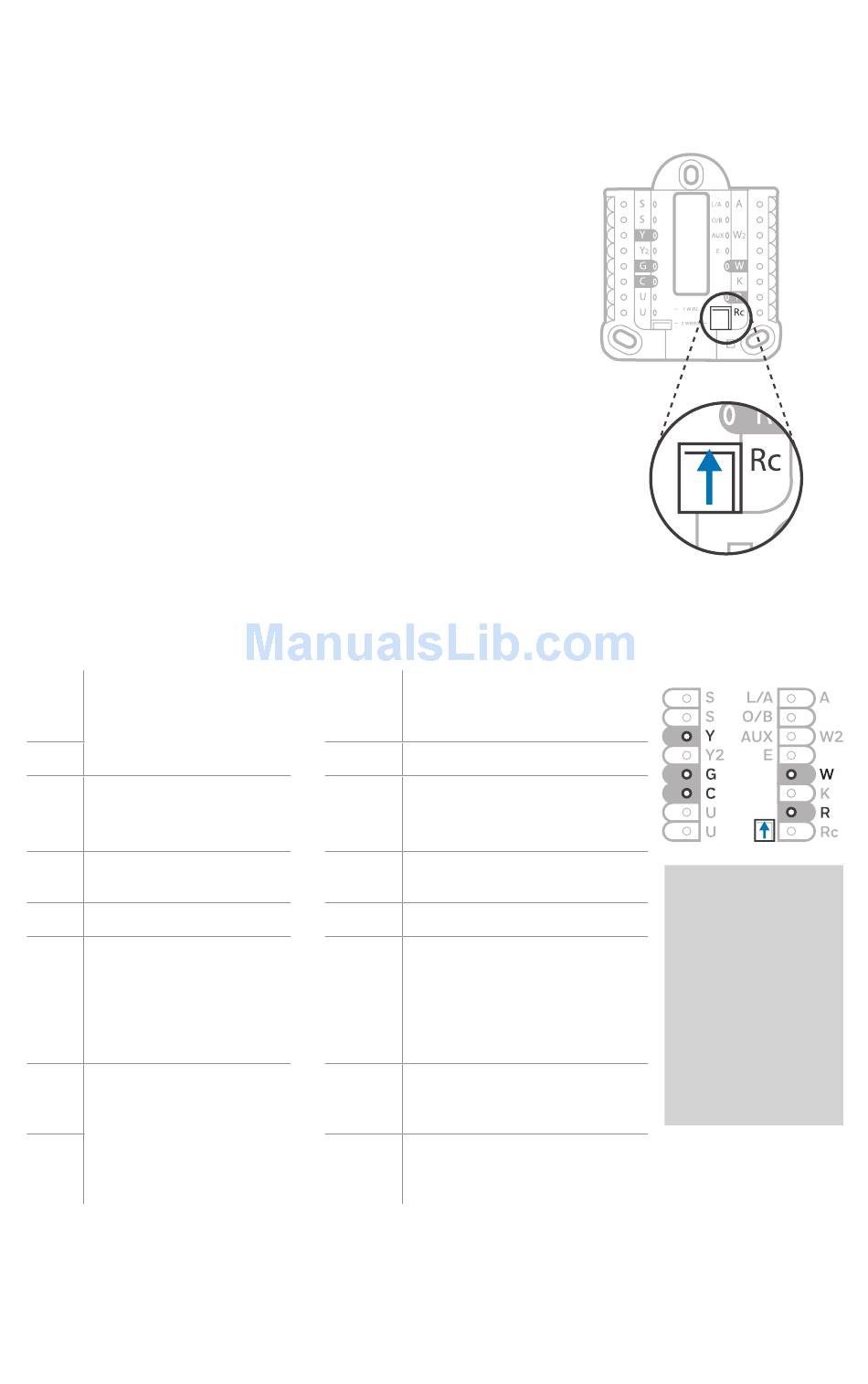

Configuración de las lengüetas de los controles deslizantes
(puente incorporado)
Configure la lengüeta del control
deslizante R.
• Utilice el puente integrado (lengüeta
deslizante R) para diferenciar entre uno o
dos sistemas de transformadores.
• Si hay solo un cable R y está conectado
al terminal R, Rc o RH, coloque el control
deslizante en la posición superior (1 cable).
• Si hay solo un cable conectado al terminal
R y un cable conectado al terminal Rc,
configure el control deslizante en la
posición inferior (2 cables).
NOTA: Las lengüetas de los controles
deslizantes para terminales U deben dejarse
en su lugar en los modelos T4 Pro.
Designaciones de los terminales del cableado del UWP
S
No se utiliza para el
termostato T4.
S
Contactor del
Y
compresor (etapa 1)
No se utiliza para el
Y2
termostato T4.
G
Relé del ventilador
Común de 24 V CA.
Para sistemas de 2
transformadores,
C
utilice el cable común
del transformador de
refrigeración.
U
No se utiliza para el
termostato T4.
U
* El terminal se puede puentear utilizando la lengüeta del control deslizante. Consulte "Configuración de
las lengüetas de los controles deslizantes"
** El módulo de ahorro de cableado THP9045A1023 se utiliza en los sistemas de calefacción/
refrigeración que solo tienen cuatro cables en el termostato y cuando se necesita un quinto cable
como cable común. Utilice el terminal K en lugar de los terminales Y y G en sistemas convencionales o
de bomba de calor para proporcionar el control del ventilador y del compresor a través de un solo cable:
el cable sin usar entonces se convierte en el cable común. Consulte las instrucciones de THP9045
para obtener más información.
Entrada de detección de
L/A - A falla de la bomba de calor
(caso más común)
O/B Válvula de cambio
AUX - Calefacción auxiliar
W2 (únicamente TH4210)
Calefacción de emergencia
E
(únicamente TH4210)
W Relé de calefacción (etapa 1)
Conecte a K en el módulo de
K
ahorro de cableado**
Alimentación de 24 V CA
R desde el transformador de
calefacción*
Alimentación de 24 V CA
Rc desde el transformador de
refrigeración*
3
Sistema de montaje con UWP
Lengüeta
del control
deslizante
R/Rc
(puente
incorporado)
Nota: No todos
los terminales se
pueden utilizar,
dependiendo del
tipo de sistema
cableando. Los
terminales de uso
más común están
que se está
sombreados.
