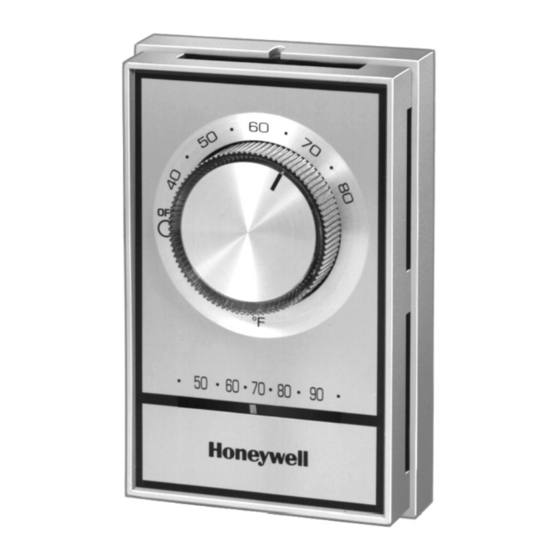

The T498 Electric Heating Thermostat
provides line voltage control of electric heating
equipment. A snap action switch makes heating
circuit on temperature fall.
CSA Performance Certified at 16 A.
CSA Certified, UL Listed up to 5 kW at 277 Vac.
Long life, industrial-grade
TM
MICRO SWITCH mechanism.
Rugged, engineering plastic mounting base
with captive mounting screws.
Replaces any standard wall-mounted
electric heat thermostat.
T498A, B Electric Heating
MOD. 04-93
Euro-White or Classic ivory styling.
Range: 5°C to 25°C.
Celsius and Fahrenheit models available.
Locking cover and range stops are optional.
CONTENTS
Specifications .........................................................2
Installation .............................................................2
Setting.....................................................................3
Checkout.................................................................3
Security Features....................................................4
©
Honeywell Ltd. 1993
Printed in Mexico
Thermostat
Form Number 95C-10685B

Advertisement

loading

  Related Manuals for Honeywell T498A

  Summary of Contents for Honeywell T498A

  • Page 1: Table Of Contents

    T498A, B Electric Heating Thermostat The T498 Electric Heating Thermostat provides line voltage control of electric heating equipment. A snap action switch makes heating circuit on temperature fall. Euro-White or Classic ivory styling. CSA Performance Certified at 16 A. Range: 5°C to 25°C.
  • Page 2: Specifications

    Fig. 1 Nominal dimensions in mm (inches in brackets). CO/ ALR connectors are used. Color coded BLACK to L1 32 (1-1/4) (T498A,B), RED to L2 (T498B only). ELECTRICAL RATING: 26 (1-1/32) Non-inductive (resistive) rating. 17 (21/32) 22A non- inductive at 120/208/240 Vac.
  • Page 3: Checkout

    Make line voltage wiring connections directly to the lead- wires installed on the thermostat using wire connectors approved for No. 12 wires. Fig. 2 Typical hookup for a T498A thermostat. Fig. 3 Typical hookup for a T498B thermostat. SOLDERLESS CONNECTORS...
  • Page 4: Security Features

    T498A, B Electric Heat Thermostat SECURITY FEATURES SECURITY FEATURES Locking Cover, Figure 4 1. Remove cover by swinging up from the bottom. ® 2. Insert Tinnerman Speed Nut supplied into slot at lower rear of thermostat base. 3. Drive Allen screw into Speed Nut until head is flush with lower edge of thermostat base.
  • Page 5 Thermostat pour chauffage électrique T498A, B Le thermostat pour chauffage électrique T498 assure la régulation tension secteur d'un système de chauffage électrique. Un interrupteur à rupture brusque ferme le circuit de chauffage sur une baisse de température. Rendement certifié CSA à 16 A.
  • Page 6 Fils conducteurs en cuivre de 150 mm (6 po) qui conviennent Fig. 1 Encombrement nominal en mm (po) au raccordement des fils en aluminium avec des connecteurs approuvés CO/ALR. Chromocodés NOIR à Ll (T498A, B), 32 (1-1/4) ROUGE à L2 (T498B seulement).
  • Page 7 Thermostat pour chauffage électrique T498A, B INSTALLATION 1. Laisser le couvercle sur le thermostat lors du raccordement. 2. Raccorder les fils avec les connecteurs sans soudure AVERTISSEMENT appropriés Prendre soin de ne pas croiser des fils de 120-277 V. Couper l'alimentation avant d'effectuer les raccordements 3.
  • Page 8 Thermostat pour chauffage électrique T498A, B Réglage et vérification RÉGLAGE VÉRIFICATION SÉCURITÉ IMPORTANT: Pour déterminer le réglage final, placer l'indicateur à S'assurer que tous les connecteurs sont bien serrés. 21 °C (70 °F) sur le cadran. Laisser assez de temps à...
