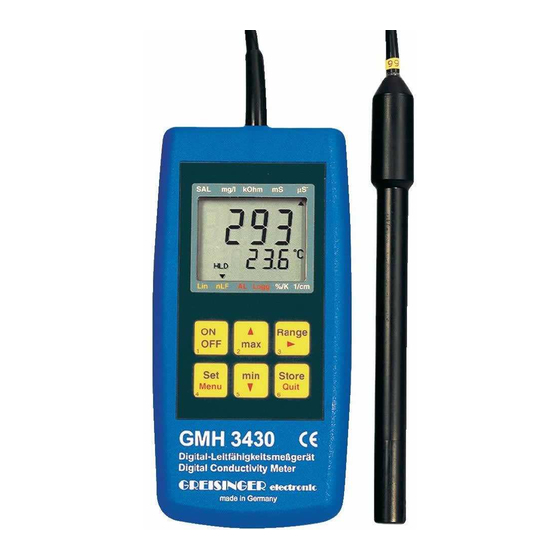

GREISINGER GMH 3430 Operating Manual

Conductivity meausring instrument
Hide thumbs Also See for GMH 3430:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

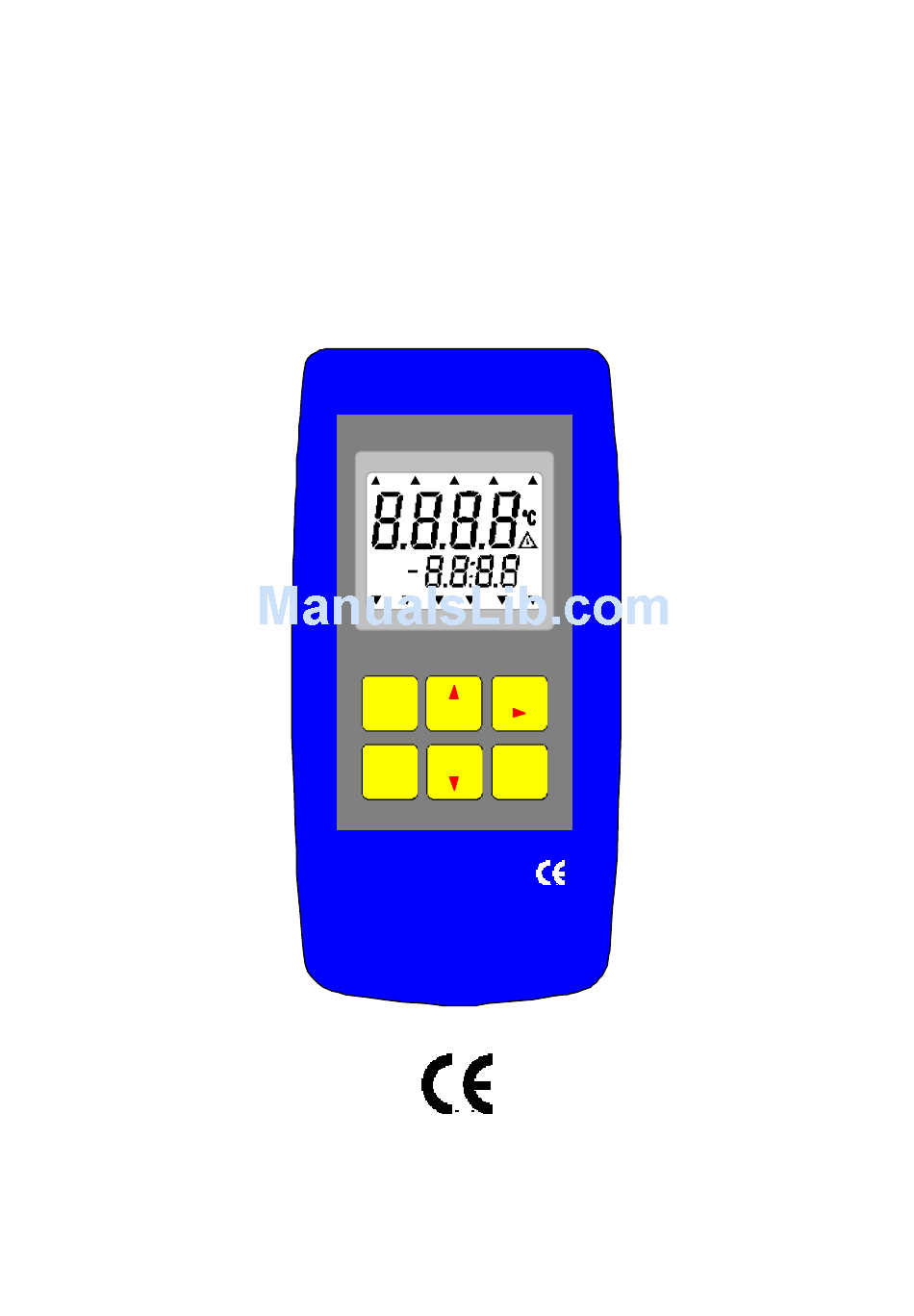

Bedienungsanleitung
Leitfähigkeits - Meßgerät
GMH 3430
SAL
MAX DIF
MIN HLD
Lin
ON
OFF
1
Set
Menu
4
GMH 3430
µ
mg/l
kOhm
m S
S
%
°C
°F
nLF
AL
Logg
%/K
1/cm
Range
max
2
3
min
Store
Quit
5
6
H34.0.01.6B-03
Blatt 1 von 9

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GMH 3430 and is the answer not in the manual?

Questions and answers

Related Manuals for GREISINGER GMH 3430

Summary of Contents for GREISINGER GMH 3430

  • Page 1 H34.0.01.6B-03 Blatt 1 von 9 Bedienungsanleitung Leitfähigkeits - Meßgerät GMH 3430 µ mg/l kOhm °C MAX DIF °F MIN HLD Logg 1/cm Range Store Menu Quit GMH 3430...

  • Page 2: Betriebs- Und Wartungshinweise

    H34.0.01.6B-03 Blatt 2 von 9 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´ angezeigt, so reicht die Batteriespannung für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht.
  • Page 3 H34.0.01.6B-03 Blatt 3 von 9 Anzeige-Elemente: Hauptanzeige : Leitfähigkeit, Spez. Widerstand, Filtrat- trockenrückstand (TDS), Salinität bzw. Benutzerführung µ mg/l kOhm Anzeige der Meßwert-Einheiten für Hauptanzeige Nebenanzeige: Temperatur bzw. Konfigurations- einstellungen Meßwert-Einheiten für Temperatur °C MAX DIF °F MIN HLD Einheiten für Konfigurationseinstellungen Logg 1/cm Sonderanzeige-Elemente:...
  • Page 4 0 .. 2000 µS/cm 0.00 .. 20.00 mS/cm 0.0 .. 200.0 mS/cm Bei eingeschalteter Auto-Range Funktion wählt das GMH 3430 die jeweils günstigste Auflösung automatisch aus. Bei Range ausgeschalteter Auto-Range Funktion wird durch kurzes Drücken der -Taste in die nächsthöhere Meßbereichsauflösung gewechselt.
  • Page 5 Durch natürliche Alterung oder Ablagerungen an der fest montierten Meßzelle verändert sich die Zellkonstante. Sofern eine genaue Referenzflüssigkeit zur Verfügung steht, kann das GMH 3430 durch Anpassung der Zellkorrektur entsprechend nachjustiert werden. Logg 1/cm Die Zellkorrektur beträgt bei Auslieferung 1.000.
  • Page 6 H34.0.01.6B-03 Blatt 6 von 9 'Unit t': Auswahl der Temperatureinheit µ mg/l k O h m °C: Alle Temperaturangaben erfolgen in Grad Celsius. °C °F: Alle Temperaturangaben erfolgen in Grad Fahrenheit. Logg 1/cm 'OFFS': Einstellen des Temperaturoffsets µ mg/l k O h m -2.0 ..

  • Page 7: Fehler- Und Systemmeldungen

    H34.0.01.6B-03 Blatt 7 von 9 Fehler- und Systemmeldungen Anzeige Bedeutung Abhilfe Batteriespannung schwach, Funktion ist nur noch kurze neue Batterie einsetzen Zeit gewährleistet Batteriespannung zu schwach neue Batterie einsetzen Bei Netzbetrieb: Netzteil austauschen, falls weiterhin Fehler: Gerät defekt Batteriespannung zu schwach neue Batterie einsetzen keine Anzeige Bei Netzbetrieb: Netzteil defekt...
  • Page 8 H34.0.01.6B-03 Blatt 8 von 9 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und dem galvanisch getrennten Schnittstellenadapter (GRS3100) können sämtliche Meß- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden. Um Fehlübertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt. Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung: -EBS9M: 9-Kanal-Software zur gleichzeitigen Anzeige von...

  • Page 9: Technische Daten

    Zwei-Elektroden-Leitfähigkeitsmeßzelle mit integriertem Temperatursensor. Elektrodenmaterial:Spezialgraphit Schaftmaterial: Polysulfon ∅ 12mm, 120mm lang Abmessungen: Das GMH 3430 entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliederstaaten über die elektromagneti- sche Verträglichkeit (89/336/EWG) festgelegt sind. Zusätzlicher Fehler <1%.

  • Page 11: Operating Manual

    H34.0.01.6C-03 page 1 of 9 Operating Manual Conductivity Meausring Instrument GMH 3430 µ mg/l kOhm °C MAX DIF °F MIN HLD Logg 1/cm Range Store Menu Quit GMH 3430...

  • Page 12: Safety Requirements

    H34.0.01.6C-03 page 2 of 9 How to Operate and Maintain Device: a) When to replace battery: and ´bAt´ are shown in the lower display the battery has been used up and needs to be replaced. The device will, however,, operate correctly for a certain time. If ´bAt´is shown in the upper display the voltage is too low to operate the device;...
  • Page 13 H34.0.01.6C-03 page 3 of 9 Displays: Main display: conductivity, resistivity, filtrate dry residue (TDS), salinity or user prompt µ mg/l kOhm Display of measuring value units for main display Secondary display: temperature or configuration settings Measuring value units for temperature °C MAX DIF °F...

  • Page 14: Selection Of Measuring Unit

    H34.0.01.6C-03 page 4 of 9 Selection of Measuring Unit: The device allows a choice between the various measuring units, i.e. conductivity, resistivity of fluid, filtrate dry residue ('Total Disolved Solids') and salinity. To do so press -key for a short time. The measuring value of the current measuring unit Menu will be shown in the upper line of the display, the corresponding device will be indicated by an arrow at the top corner of the display.

  • Page 15: Device Configuration

    H34.0.01.6C-03 page 5 of 9 Device Configuration: For configuration of the device press -key for 2 seconds. Menu Choose between the individual values that can be set by pressing the - key again. Menu The individual values are changed by pressing the keys Store to leave configuration and to store settings.

  • Page 16: The Conductivity Measuring Cell

    H34.0.01.6C-03 page 6 of 9 'Unit t': Selection of Temperature Unit µ mg/l k O h m °C: All temperature values in degrees Celsius °C °F: All temperature values in degrees Fahrenheit Logg 1/cm 'OFFS': Selection of Temperature Offset µ k O h m mg/l -2.0 ..

  • Page 17: Error And System Messages

    H34.0.01.6C-03 page 7 of 9 Error and System Messages Display Description Remedy Low battery voltage, device will only replace battery continue operation for a short time Low battery voltage replace battery If mains operation: replace power supply, if fault continues to exist: device damaged Battery voltage too low replace battery no display...
  • Page 18 H34.0.01.6C-03 page 8 of 9 The Serial Interface All measuring and setting data of the device can be read and changed by means of the serial interface and a suitable electrically isolated interface adapter (GRS3100). In order to avoid transmission errors, there are several security checks implemented.

  • Page 19: Specification

    H34.0.01.6C-03 page 9 of 9 Specification : Measuring units Display ranges: Resolution: 0.0 .. 200.0 µS/cm 0.1 µS/cm Conductivity 0 .. 2000 µS/cm 1 µS/cm 0.00 .. 20.00 mS/cm 0.01 mS/cm 0.0 .. 200.0 mS/cm 0.1mS/cm Resistivity of Fluid 0.005 .. 100.0 kOhm/cm 0.001 kOhm/cm, 0.01 kOhm/c, or 0.1 kOhm/cm, Filtrate dry residue (TDS) 0 ..
