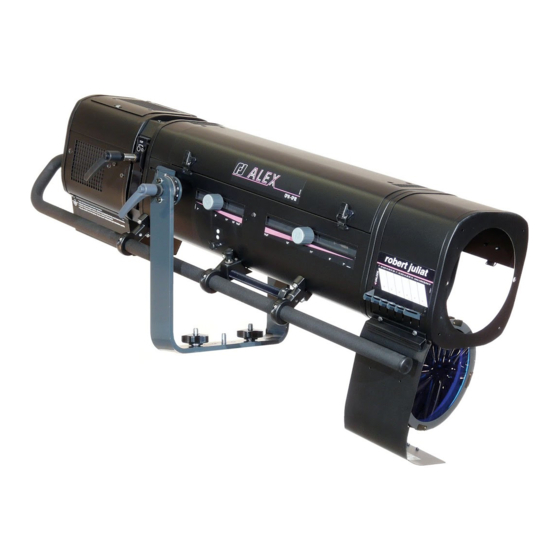

Robert Juliat ALEX Technical File

2000/2500w tungsten followspots
Hide thumbs Also See for ALEX:
Table of Contents

Advertisement

Quick Links

Download this manual

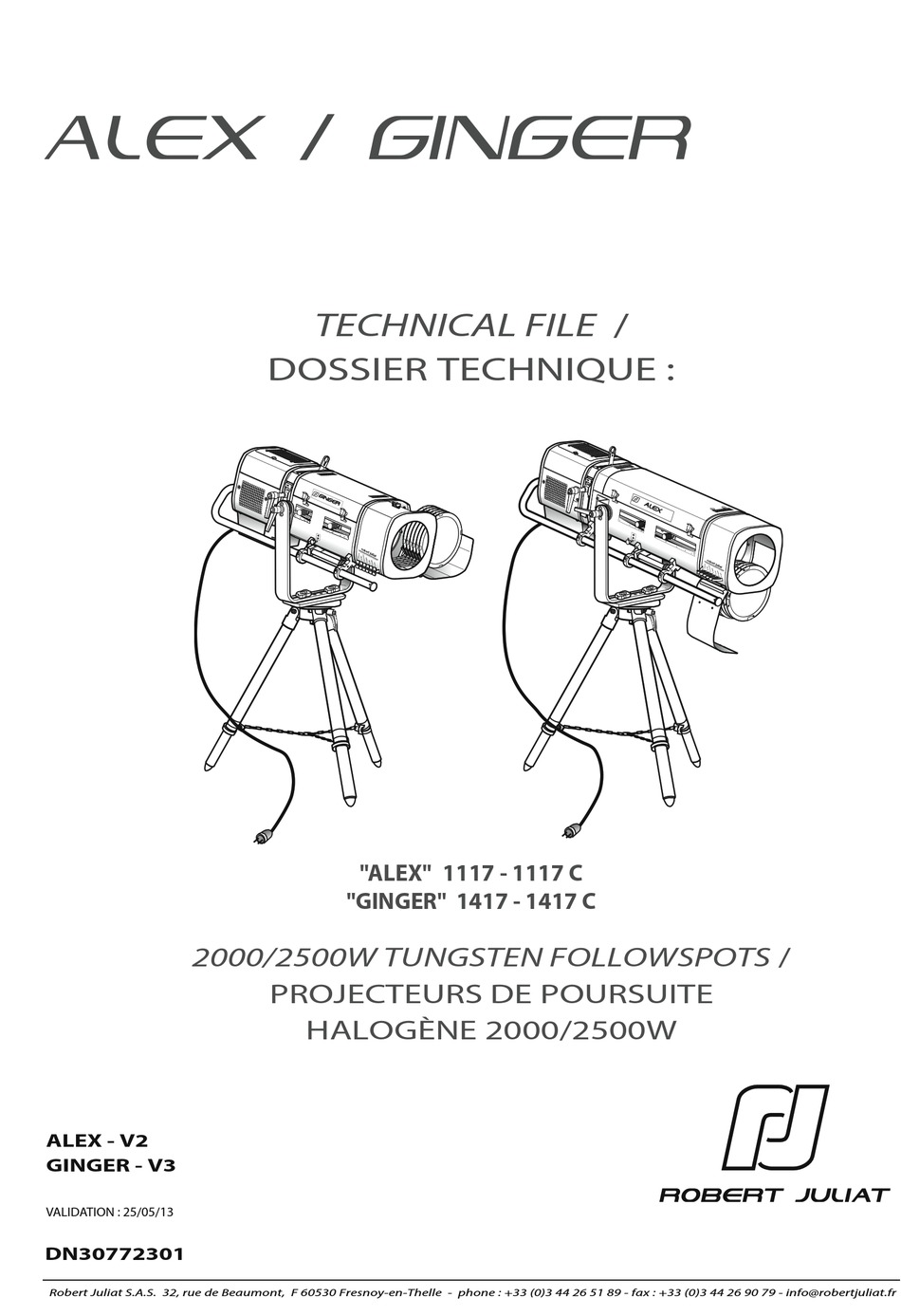

alex / ginger
TECHNICAL FILE /
DOSSIER TECHNIQUE :
"ALEX" 1117 - 1117 C
"GINGER" 1417 - 1417 C
2000/2500W TUNGSTEN FOLLOWSPOTS /
PROJECTEURS DE POURSUITE
HALOGÈNE 2000/2500W
ALEX - V2
GINGER - V3
VALIDATION : 25/05/13
DN30772301
Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ALEX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Robert Juliat ALEX

Summary of Contents for Robert Juliat ALEX

  • Page 1 ALEX - V2 GINGER - V3 VALIDATION : 25/05/13 DN30772301 Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr...
  • Page 2 NOTES...
  • Page 3 You have in your possession a ROBERT JULIAT HMI followspot. We would like to congratulate you on your choice. The performance of the followspot depends on the care you’ll give to its maintenance. We advise you to read this manual and then keep it for reference.

  • Page 4: Table Of Contents

    CONTENTS Section: A TECHNICAL DATA User's instructions......................A - 1 Identification plate......................A - 3 Using the lighting unit....................A - 3 Placing the lamp......................A - 5 Section: MAINTENANCE Aspheric lens & reflector....................B - 1 Changing the colour frames and colours.
  • Page 5 SOMMAIRE Section: UTILISATION Consignes d'utilisation....................A - 2 Plaque signalétique..................... A - 4 Utilisation du projecteur.................... A - 4 Mise en place de la lampe..................A - 5 Section: ENTRETIEN Lentille asphérique & miroir..................B - 1 Echange des porte-filtres et des gélatines.
  • Page 6 16. Tighten electrical mains cable connections regularly and replace with one of identical specification if damaged. 17. Use only with correct power supply. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 7 13. Ne pas modifier la sécurité. 14. Resserrer régulièrement les connexions et contrôler l’état des câbles. Si le câble est détérioré, le remplacer par un câble identique. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 8: User's Instructions

    USING THE LIGHTING UNIT. IMPORTANT . MODELES : Ref.: 1417 "GINGER" 40° FENETRE Ø75 / LAMPES / LAMPS. Ref.: 1117 "ALEX" 2.80m GOBO: TAILLE "A". MAXI Ø 40mm 70° 2500W. A = 12A. U = 220/240V. Hz = 50/60Hz. GATE SIZE Ø75 / robert juliat "A"...
  • Page 9 UTILISATION DU PROJECTEUR. IMPORTANT . MODELES : Ref.: 1417 "GINGER" 40° FENETRE Ø75 / LAMPES / LAMPS. Ref.: 1117 "ALEX" 2.80m GOBO: TAILLE "A". 70° 2500W. A = 12A. MAXI Ø 40mm U = 220/240V. Hz = 50/60Hz. GATE SIZE Ø75 / robert juliat "A"...

  • Page 10: Placing The Lamp

    - Relâcher 1 pour bloquer les mâchoires de la douille. - Fermer le capot de la lanterne. - Voir section A - 4 avant raccordement sur le secteur. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 11: Maintenance

    - Pour prolonger la durée de vie des gélatines, il est préférable d’utiliser les couleurs les plus foncées à l’avant de la poursuite et le filtre I.R. (en position Cold Beam). robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 12 Ce plan est la propriété de la société robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr Robert Juliat. Toute reproduction, Peinture: --------- 1017 / 1117 / 1417 1 / 1 même partielle est formellement...
  • Page 13 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 1 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1119P30101 Ensemble changeur 6 couleurs / Complete 6 way colour changer unit (BOOMERANG). 1011P30101 Corps kit couleurs / Colour changer unit (250 x 250).
  • Page 14 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1449P30000 Ensemble changeur 6 couleurs complet / Complete 6 way colour changer unit (PUSH/PULL) GINGER (OPTION: ALEX). 1459P30003 Kit couleurs vide (sans boite de ventilation) / Empty colour changer unit (without fan box). 1011P30005 Support rondelle gelatine / Filter disk.
  • Page 15 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & POURSUITES HALOGÈNE 2000/2500W 1117 C SPARE PARTS LIST / Section C - 3 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION Zoom complet / Complete lens tube. Porte lentille avant monté avec lentille / Front lens holder with lens (détails / details : Section C- 5). 1119P20005 Porte lentille arrière monté...
  • Page 16 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & POURSUITES HALOGÈNE 2000/2500W 1117 C SPARE PARTS LIST / Section C - 4 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION ! ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts. !
  • Page 17 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & POURSUITES HALOGÈNE 2000/2500W 1117 C SPARE PARTS LIST / Section C - 5 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1119P20005 Ensemble porte-lentille AV / Front lens holder. 900P023003 Porte-lentille avant / Front lens holder DU40454400 Fourreau guidage lentilles / Lens holder guide.
  • Page 18 2000/2500W TUNGSTEN FOLLOWSPOTS / 1417 & POURSUITES HALOGÈNE 2000/2500W 1417 C SPARE PARTS LIST / Section C - 6 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION Zoom complet / Complete lens tube. 1159P20008 Kit porte-verres / Filter holder (Ø97). 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 10). Ensemble porte-lentille avant / Complete front lens holder (détails / details : Section C- 8).
  • Page 19 2000/2500W TUNGSTEN FOLLOWSPOTS / 1417 & POURSUITES HALOGÈNE 2000/2500W 1417 C SPARE PARTS LIST / Section C - 7 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION ! ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts. !
  • Page 20 2000/2500W TUNGSTEN FOLLOWSPOTS / 1417 & POURSUITES HALOGÈNE 2000/2500W 1417 C SPARE PARTS LIST / Section C - 8 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1419P20006 Ensemble porte-lentille AV / Front lens holder. 900P023003 Porte-lentille avant / Front lens holder DU40454400 Fourreau guidage lentilles / Lens holder guide.
  • Page 21 Rondelle plate / Washer. VI04040022 Rivet. dépoli / soft lter Ensemble commande locale / Complete mechanical local control (ALEX). Ensemble commande locale / Complete mechanical local control (GINGER). DU40695901 Molette de commande / Control stick (Ø18 - ALEX). DU40695904 Molette de commande / Control stick (Ø18 -GINGER).

  • Page 22: Mechanical Dimmer

    2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 10 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1159P20010 Ensemble obturateur manuel / Complete mechanical dimmer (Ø100). 1159P20009 Obturateur prémontée / Pre-mounted shutter (Ø100). DU40793300 Roue dentée 60 dents / 60 teeth gear.
  • Page 23 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 11 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1119P10000 Lanterne prémontée / Premounted lamp house. DU30221917 Entretoise lisse / Spacer. DU30221925 Entretoise lisse / Spacer. 1017P10004 Cache ventilation lanterne / Fan cover.

  • Page 24: Gobo Holder

    2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 12 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION Support optique / Optic holder. Section C - 13 Douille / Socket (G22). Section C - 14 Ensemble ventilation lanterne / Lantern fan kit.
  • Page 25 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 13 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 700P012201 Ensemble douille G22 complet / Complete socket G22. 1017P10008 Kit douille G22 + support + carré + câbles / G22 socket set with wires. PD70000038 Mécanisme de commande seul / Control mechanism only.
  • Page 26 2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 14 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION 1017P10005 Cordon lanterne / Lamp house cable (230V). 1017P10103 Cordon lanterne / Lamp house cable (110V). DJ20550101 Support serre câble / Cable gland holder.

  • Page 27: Black-Out Iris Cassette

    2000/2500W TUNGSTEN FOLLOWSPOTS / 1117 & 1117C POURSUITES HALOGÈNE 2000/2500W 1417 & 1417C SPARE PARTS LIST / Section C - 15 NOMENCLATURE PIÈCES DÉTACHÉES CODE DESCRIPTION FPAIRIS019 Ensemble cassette iris montée / Complete black-out iris cassette. DJ30659250 Platine cassette iris / Iris main plate. DU40659100 Axe galet de guidage / Roller axle.
