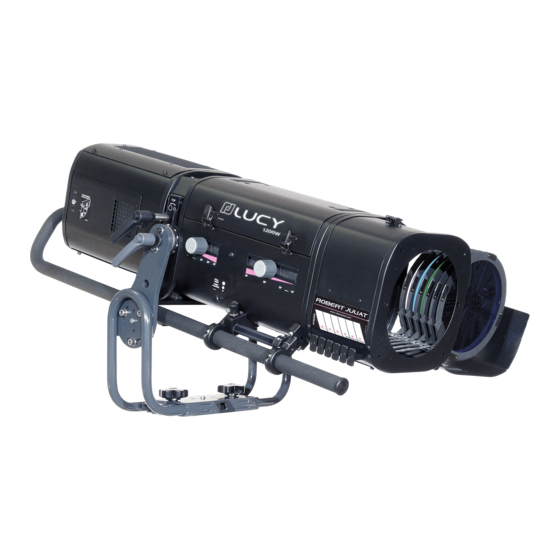

LUCY / SUPER KORRIGAN
FLO / VICTOR
- "LUCY" 1449 / 1449C : V2 (Manual)
- "LUCY" 1449B / 1449CB : V3 (DMX)
- "SUPER KORRIGAN" 1149 / 1149C : V2 (Manual)
- "SUPER KORRIGAN" 1149B / 1149CB : V3 (DMX)
- 'FLO" 1459 / 1459C : V2a (Manual)
- 'FLO" 1459B / 1459CB : V3 (DMX)
- "VICTOR" 1159 / 1159C : V3a (Manual)
- "VICTOR" 1159B / 1159CB : V4 (DMX)
VALIDATION : 08/02/16
DN30934904-B
Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr
TECHNICAL FILE /
DOSSIER TECHNIQUE :
HOT RESTRIKE FOLLOWSPOTS /
PROJECTEURS DE POURSUITE
REAMORCAGE A CHAUD
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Robert Juliat Lucy Series
Summary of Contents for Robert Juliat Lucy Series

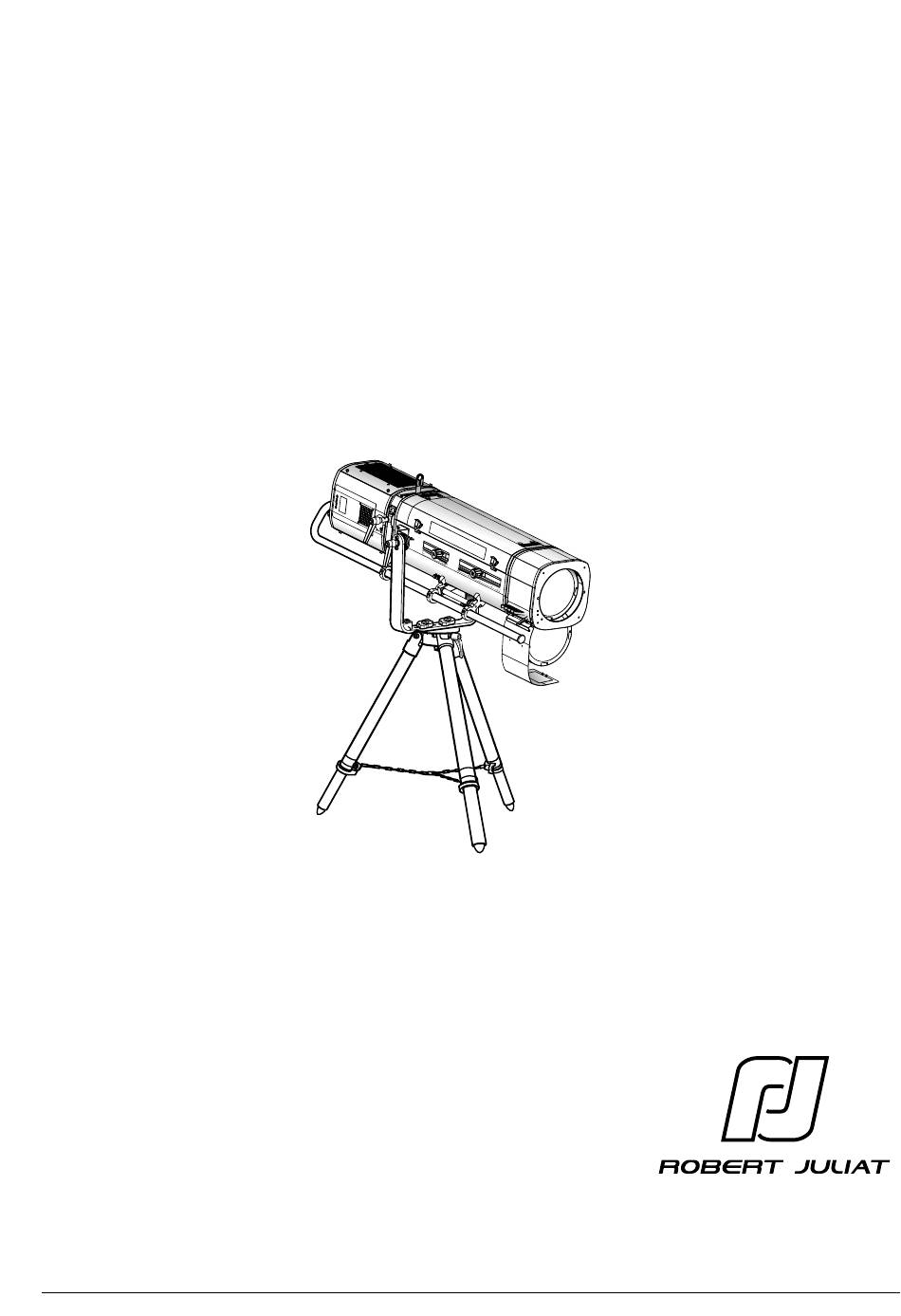

- Page 1 - "VICTOR" 1159B / 1159CB : V4 (DMX) VALIDATION : 08/02/16 DN30934904-B Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : +33 (0)3 44 26 51 89 - fax : +33 (0)3 44 26 90 79 - info@robertjuliat.fr...
- Page 2 NOTES...
- Page 3 Merci de votre attention. ROBERT JULIAT You have in your possession a ROBERT JULIAT HMI followspot. We would like to congratulate you on your choice. The performance of the followspot depends on the care you'll give to its maintenance. We advise you to read this manual and then keep it for reference.
-
Page 4: Table Of Contents
CONTENTS A TECHNICAL DATA Section : User's instructions ......................A - 1 The identification plates ....................A - 3 Connections ........................A - 5 Placing the lamp & switching on/off ................ A - 7 Admissible lamps ......................A - 9 Section : MAINTENANCE Reflector, aspheric lens, spark-gap and filters ............ - Page 5 SOMMAIRE UTILISATION Section : Consignes d'utilisation ....................A - 2 Les plaques signalétiques ..................A - 4 Raccordements ......................A - 6 Mise en place de la lampe & mise en marche/extinction ......A - 8 Lampes admissibles ....................A - 10 Section : ENTRETIEN Miroir, lentille asphérique, éclateur et filtres ............B - 2...
-
Page 6: User's Instructions
21. If the fixture has fans, make sure they are working correctly. If fans are not working, turn the fixture off immediately and service as necessary. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com... - Page 7 19. Si l’appareil comporte un ou plusieurs ventilateurs, vérifier qu’ils fonctionnent bien. Si un dysfonctionnement apparaît à ce niveau, éteindre immédiatement le projecteur et effectuer les contrôles nécessaires. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...
-
Page 8: The Identification Plates
- Power = Watt (W). - Intensity = Ampere (A) milliampere (mA). - Temperature = Degree Celsius (°C). - Voltage = Volt (V). robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com... -
Page 9: Consignes D'utilisation
- Puissance = Watt (W). - Intensité = Ampère (A) milliampère (mA). - Température = Degré Celsius (°C). - Tension = Volt (V). robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr... -
Page 10: Connections
16 x 16A male HARTING connector. - Never connect to a dimmable channel. - Use only when the lamp is in place. Power supply unit. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com... -
Page 11: Raccordements
- Ne pas modifier les sécurités. - Ne jamais raccorder sur un circuit gradué. - Ne pas amorcer sans lampe. Boîtier d'alimentation. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr... - Page 12 - Engage the circuit breaker 3 . - Press the switch 5 to "ON" . - To switch the lamp off, press the switch to the "OFF" position. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com...
- Page 13 3 . - Enclencher le disjoncteur 3 , - Mettre l'interrupteur 5 sur "ON". - Pour éteindre la lampe, mettre l'interrupteur sur "OFF". robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr...
-
Page 14: Admissible Lamps
• Preserve carefully the guarantee slip of the lamp, as it may be asked for in the event to resolve a dispute. Thank you. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com... -
Page 15: Lampes Admissibles
• Conserver précieusement la carte de garantie de la lampe, elle vous sera demandée en cas de contestation. Merci robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr... - Page 16 - Check the distance of the electrodes that should be 1 mm. 1 mm (If you notice a larger gap, then please contact the ROBERT JULIAT's technical department). • IGNITOR. - When replacing the ignitor cables, hold into position the strut A coming out from the red resin, with a 8 mm spanner B .
-
Page 17: Entretien
- Contrôler la distance entre les électrodes qui doit être de 1 mm. (Si un écart s'est créé dans le temps, veuillez prendre contact avec le service S.A.V. ROBERT JULIAT). • AMORCEUR - Pour le remplacement des câbles d'amorçage, bloquer l'entretoise A sortant de la résine rouge avec une clé... -
Page 18: Trouble Shooting
Premature deterioration of the lter - Infra-Red lter not engaged. - Engage Infra-Red lter. (*) Place the darker colours in front. HT = High temperature resistance robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.com... -
Page 19: Diagnostic De Dysfonctionnement
- Filtre anticalorique pas - Engager le ltre engagé. anticalorique (*) Mettre les couleurs les plus foncées devant. HT = Resistance à haute température. robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: +33 (0)3.44.26.51.89 - fax: +33 (0)3.44.26.90.79 - www.robertjuliat.fr... - Page 20 PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 1 SPARE PARTS LIST. CODE DESCRIPTION Section C-15 Lanterne / Lamp house. Section C- 5 Zoom / Lens tube. 1119P30101 Changeur de couleurs / 6 way colour changer unit - "Boomerang". 1449P30000 Changeur de couleurs / 6 way colour changer unit - "PUSH/PULL"...
- Page 21 PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 2 SPARE PARTS LIST. CODE DESCRIPTION 1119P30101 Ensemble changeur 6 couleurs / Complete 6 way colour changer unit (BOOMERANG). 1011P30101 Corps kit couleurs / Colour changer unit (250 x 250). 1011P30102 Capot kit couleurs / Bonnet.
-
Page 22: Zoom
PROJECTEURS DE POURSUITE / LUCY & FOLLOWSPOTS NOMENCLATURE PIECES DETACHEES / Section C - 3 SPARE PARTS LIST. CODE DESCRIPTION Section C-16 Lanterne / Lamp house. Section C- 8 Zoom / Lens tube. Section C-22 Iris cassette / Cassette iris (Ø72). Section C- 8 Fourche Droite / Straight yoke. - Page 23 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 4 SPARE PARTS LIST. CODE DESCRIPTION 1449P30000 Ensemble changeur 6 couleurs complet / Complete 6 way colour changer unit (PUSH/PULL) LUCY (OPTION: SK & VICTOR). 1459P30001 Ensemble changeur 6 couleurs complet / Complete 6 way colour changer unit (PUSH/PULL - Ventilé...
-
Page 24: Commande Locale
PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 5 SPARE PARTS LIST. CODE DESCRIPTION Zoom complet / Complete lens tube. 1119P20005 Porte lentille avant monté avec lentille / Front lens holder with lens (détails / details : Section C- 7). 1119P20010 Porte lentille arrière monté... - Page 25 PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 6 SPARE PARTS LIST. CODE DESCRIPTION Version motorisée / Motorised version. (OPTION) RJ407654 ! ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts. !
- Page 26 PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 7 SPARE PARTS LIST. CODE DESCRIPTION 1119P20005 Ensemble porte-lentille AV / Front lens holder. 900P023003 Porte-lentille avant / Front lens holder DU40454400 Fourreau guidage lentilles / Lens holder guide. DU40423601 Pince lentille / Lens holder.
-
Page 27: Obturateur Manuel
PROJECTEURS DE POURSUITE / LUCY & FOLLOWSPOTS NOMENCLATURE PIECES DETACHEES / Section C - 8 SPARE PARTS LIST. CODE DESCRIPTION Zoom complet / Complete lens tube. 1159P20008 Kit porte-verres / Filter holder (Ø97). 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 13). 1159P20013 Obturateur motorisée / Motorised shutter (détails / details : Section C- 14). - Page 28 PROJECTEURS DE POURSUITE / LUCY & FOLLOWSPOTS NOMENCLATURE PIECES DETACHEES / Section C - 9 SPARE PARTS LIST. CODE DESCRIPTION Version motorisée / Motorised version. 13 15 ! ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts. !
- Page 29 PROJECTEURS DE POURSUITE / LUCY & FOLLOWSPOTS NOMENCLATURE PIECES DETACHEES / Section C - 10 SPARE PARTS LIST. CODE DESCRIPTION 1419P20006 Ensemble porte-lentille AV / Front lens holder. 900P023003 Porte-lentille avant / Front lens holder DU40454400 Fourreau guidage lentilles / Lens holder guide. DU40423601 Pince lentille / Lens holder.
- Page 30 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 11 SPARE PARTS LIST. CODE DESCRIPTION 1159P20016 Ensemble commande locale motorisé / Complete motorised local control (SUPER KORRIGAN & VICTOR). 1459P20003 Ensemble commande locale motorisé...
- Page 31 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 12 SPARE PARTS LIST. CODE DESCRIPTION 1159P20008 Ensemble dépoli basculant / Soft filter holder with flip lever. DJ40958800 Flasque porte-verres / Filter holder counter plate. DJ40959000 Bielle / Arm support.
- Page 32 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 13 SPARE PARTS LIST. CODE DESCRIPTION 1159P20010 Ensemble obturateur manuel / Complete mechanical dimmer (Ø100). 1159P20009 Obturateur prémontée / Pre-mounted shutter (Ø100). DU40793300 Roue dentée 60 dents / 60 teeth gear.
-
Page 33: Motorised Dimmer
PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 14 SPARE PARTS LIST. CODE DESCRIPTION 1159P20013 Ensemble obturateur motorisé / Complete motorised dimmer (Ø100). 1159P20014 Platine d'obturateur avec lames montées / Shutter plate with blades (Ø100). 1159P20011 Moteur préparé... - Page 34 PROJECTEURS DE POURSUITE / SUPER KORRIGAN FOLLOWSPOTS & VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 15 SPARE PARTS LIST. CODE DESCRIPTION Lanterne complète / Complete lamp house. Section C-18 Habillage intérieur lanterne / Inner lamp house dressing. 1149P10002 Porte-miroir / Mirror holder. 1149P10003 Porte-asphérique / Aspheric lens holder.
- Page 35 PROJECTEURS DE POURSUITE / LUCY & FOLLOWSPOTS NOMENCLATURE PIECES DETACHEES / Section C - 16 SPARE PARTS LIST. CODE DESCRIPTION Lanterne complète / Complete lamp house. Section C-18 Habillage intérieur lanterne / Inner lamp house dressing. 1149P10002 Porte-miroir / Mirror holder. 1449P10003 Porte-asphérique / Aspheric lens holder.
- Page 36 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 17 SPARE PARTS LIST. CODE DESCRIPTION Corps de lanterne / Lamp housing. 1149P10005 Trappe latérale lanterne assemblée / Lamp house side trapdoor. ME07060101 Clips serre cable / Cable gland clips.
- Page 37 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 18 SPARE PARTS LIST. CODE DESCRIPTION 1159P10006 Carrosserie lanterne / Empty lamp housing. DJ30694202 Support de poignée usiné sans perçage / Handle support (Ø30). DJ40694400 Bride support de poignée / Handle backplate (Ø30).
- Page 38 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 19 SPARE PARTS LIST. CODE DESCRIPTION 1149P10020 Trappe inferieure lanterne - version manuelle : 1200W / Lower lamp house trapdoor - mechanical version for 1200W models. 1159P10004 Trappe inferieure lanterne - version manuelle : 1800W / Lower lamp house trapdoor - mechanical version for 1800W models.
-
Page 39: Trapdoor - Motorised Version
PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 20 SPARE PARTS LIST. CODE DESCRIPTION F (+D) 1149P10021 Trappe inferieure lanterne - version motorisée : 1200W / Lower lamp house trapdoor - motorised version for 1200W models. F (+D) 1159P10012 Trappe inferieure lanterne - version motorisée : 1800W / Lower lamp house trapdoor - motorised version for 1800W models. -
Page 40: Reflector Holder
PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 21 SPARE PARTS LIST. CODE DESCRIPTION 1149P10002 Ensemble porte-miroir / Complete reflector holder. DJ40504600 Plaque de retenu miroir / Reflector plate. MI00000002 Réflecteur sphérique / Reflector. -
Page 41: Iris Cassette
PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 22 SPARE PARTS LIST. CODE DESCRIPTION FPAIRIS019 Ensemble cassette iris montée / Complete black-out iris cassette. DJ30659250 Platine cassette iris / Iris main plate. DU40659100 Axe galet de guidage / Roller axle. - Page 42 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 23 SPARE PARTS LIST. CODE DESCRIPTION ! ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts. !
- Page 43 PROJECTEURS DE POURSUITE / LUCY / SK / FOLLOWSPOTS FLO / VICTOR NOMENCLATURE PIECES DETACHEES / Section C - 24 SPARE PARTS LIST. CODE DESCRIPTION PLAN ELECTRIQUE / ELECTRICAL DIAGRAM DETAIL : A Protection Trappe Droite / Right-Hand Side Trapdoor Protection Protection Trappe Gauche / Left-Hand Side Trapdoor Protection Phase Sécurité...
