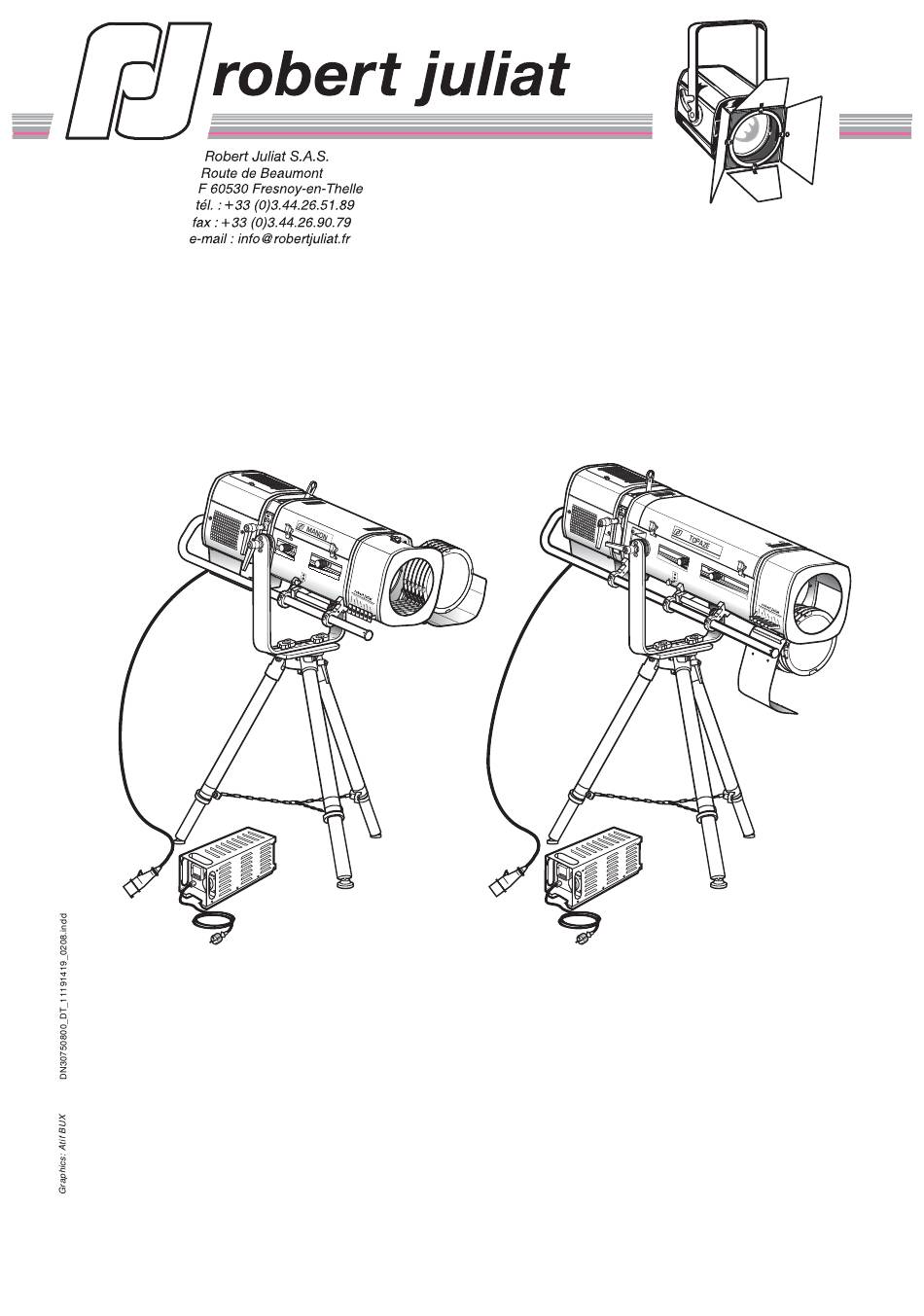

DOSSIER TECHNIQUE / TECHNICAL FILE :
PROJECTEURS DE POURSUITE MSD 1200W
1200W MSD COLD STRIKE FOLLOW SPOTS
DN30750800
Mise à jour / Updated : 13.02.08
AMORCAGE A FROID /
"TOPAZE" 1119 CS - 1119 CCS

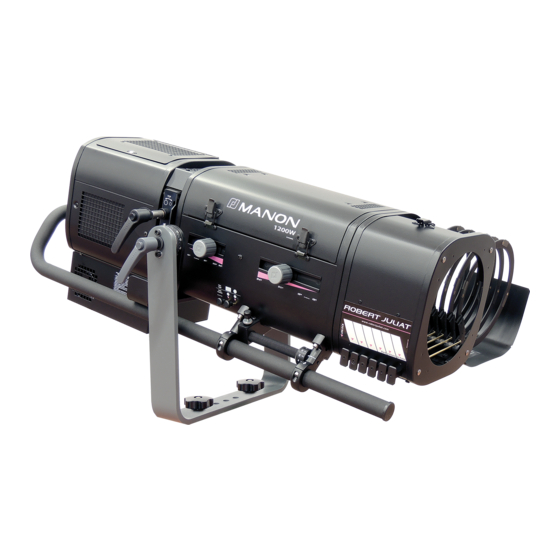

"MANON" 1419 CS - 1419 CCS
A PARTIR DU N° : 204 --> (TOPAZE) & 230 --> (ALEX).
VALID FOR N° : 204 --> (TOPAZE) & 230 --> (ALEX).
