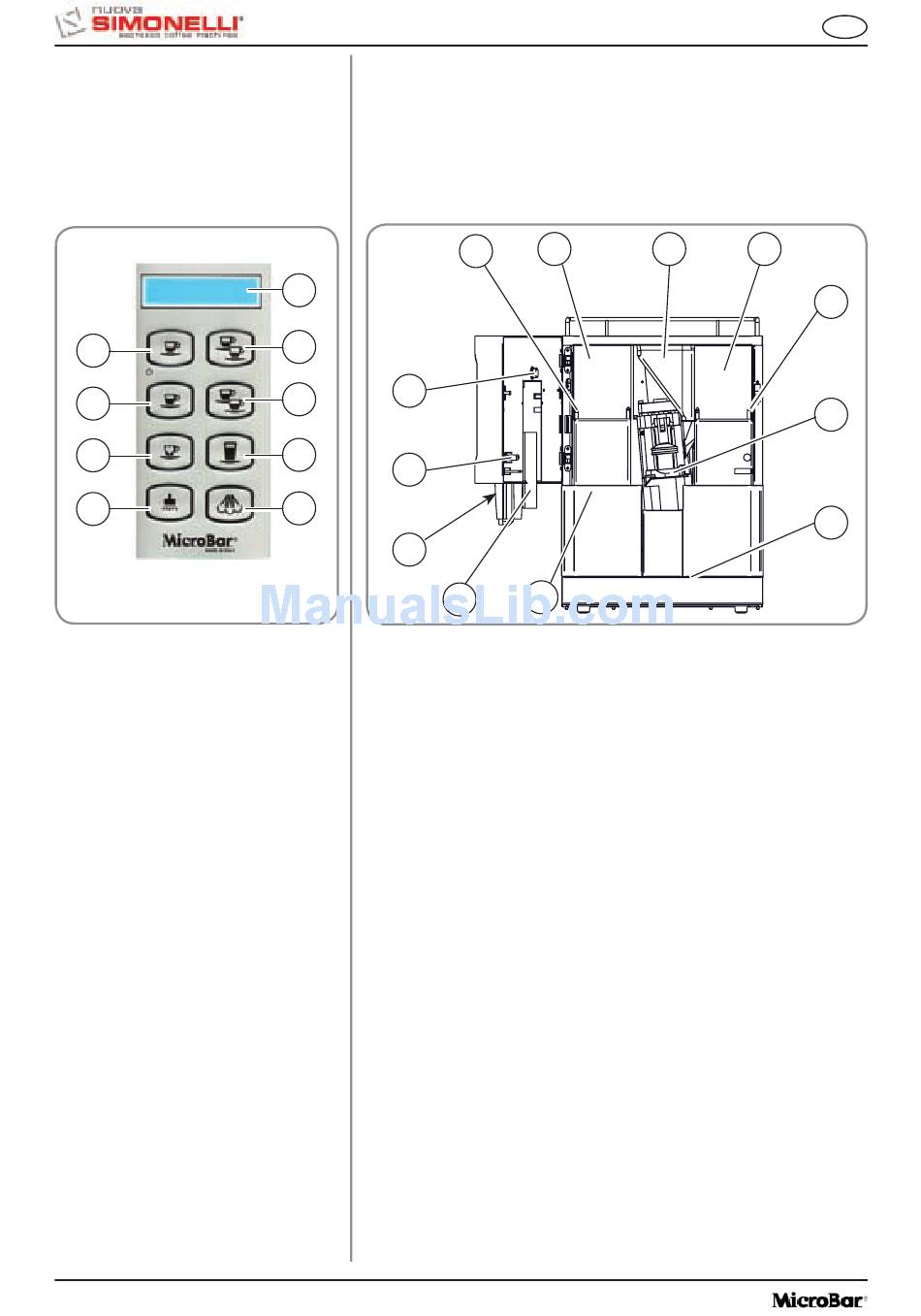

. DESCRIZIONE
TASTIERA
(Configurazione
standard)

3
5
7
LEGENDA
1
Tasto 1 Espresso
2
Tasto 2 Espressi
3
Tasto 1 Caffè
4
Tasto 2 Caffè
5
Tasto Secondo Macinino,
Decaffeinato, Ciclo Lavaggio
6
Tasto 1 Caffelatte
7
Tasto Acqua Calda
8
Tasto Vapore
9
Display LCD
4
.
9

3
4
6

8


Fig. 2
LEGENDA
1
Chiave - Serratura porta
2
Micro apertura porta
3
Regolazione aria cappuccinatore
4
Vite regolazione macinatura caffè in grani macinino sinistro
5
Contenitore caffè in grani macinino sinistro
6
Convogliatore caffè macinato
7
Contenitore caffè in grani macinino destro
8
Vite regolazione macinatura caffè in grani macinino destro
9 Gruppo erogatore
10 Contenitore raccogligocce
11 Cassetto fondi
12 Cappuccinatore
DESCRIZIONE INTERNA
MICROBAR
5
4

6 7
8
9
0
Fig. 3
I
