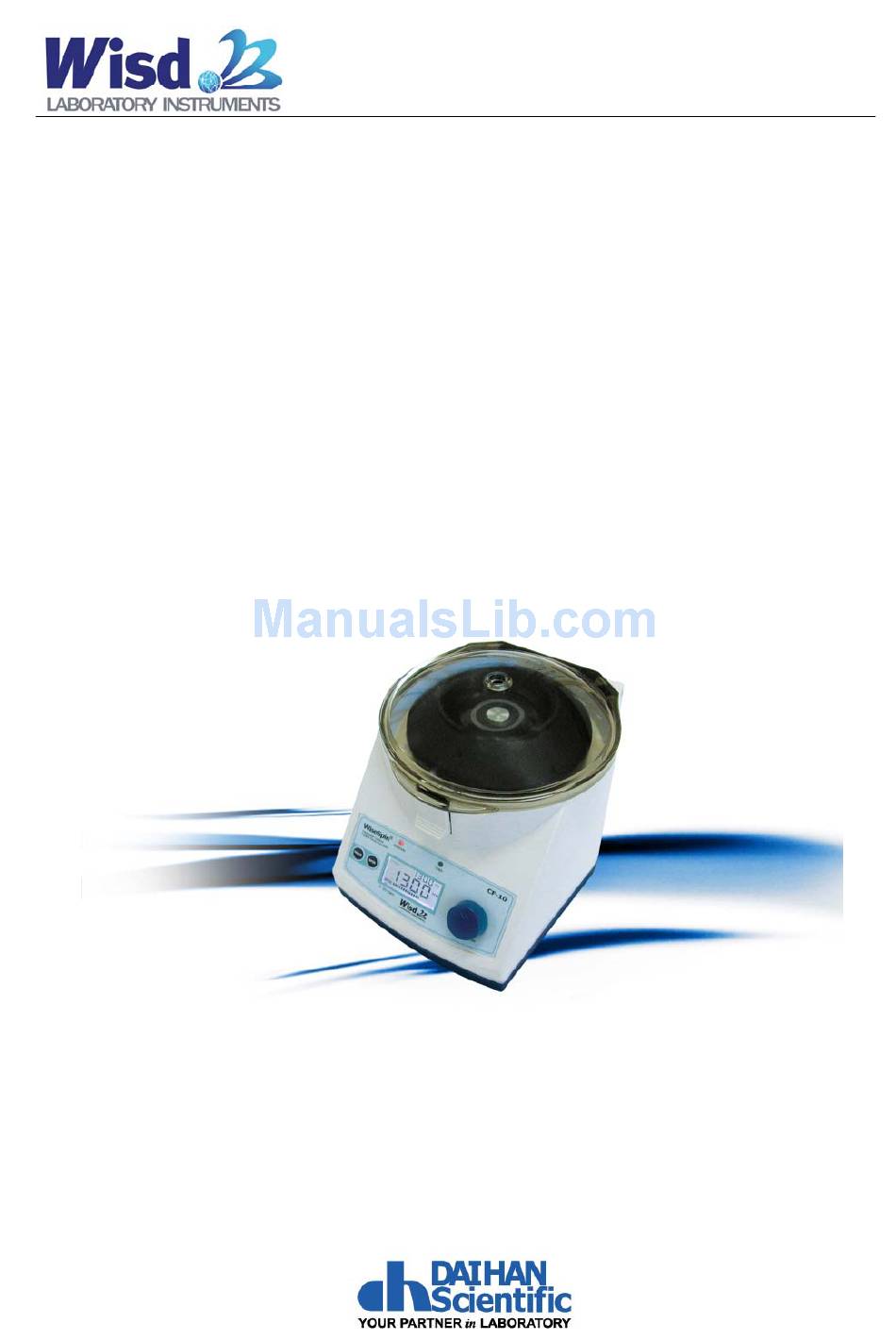

- Page 1 ® WiseSpin CF-10 Personal Centrifuge Operation Manual (Version 1.4.2) written for Model CF-10...
-
Page 2: Table Of Contents
DAIHAN-Sci.com / ALL LAB.com Contents Page 1. Safety Instructions ................……..….. 3 2. Before Use …..................……..5 3. Introduction ..................4. Package Contents ..................7 5. Appearance and Naming .................. 8 6. Controller Details ..................9 7. Installation ....………………............10 8. Cautions in Use ………………............... 12 9. -
Page 3: Safety Instructions
DAIHAN-Sci.com / ALL LAB.com Safety Instructions Please read this carefully for the safety before using the device. The indicated cautions are related to the safety and you should observe all safety and warning instructions. Symbols (Pictograms) and the meaning This symbol indicates caution This symbol indicates inhibition. - Page 4 DAIHAN-Sci.com / ALL LAB.com Insert the plug securely into a wall socket. Loose connections result in excessive heat generation to the device and may cause arcing to occur at the connection. Avoid using multi-point extension power cords. It may cause excessive heat generation and be the cause of a fire.
-
Page 5: Before Use
DAIHAN-Sci.com / ALL LAB.com Before Use ® Thank you very much for purchase of WiseSpin CF-10 Centrifuge. This operation manual describes performance, proper usage, cautions and notices for use of the purchased product. Before use, please confirm this manual and use properly. Please read carefully and thoroughly all the safety instructions described in the Section 1 again. -
Page 6: Introduction
DAIHAN-Sci.com / ALL LAB.com Introduction ® Digital Personal Table-top Centrifuges has very low noise level (≤ 57dB at Max. WiseSpin RPM) even though it has high performance (max. 13,500rpm (rcf: 12,225 x g)) and extremely compact with small footprint Key features are as follows; ■... -
Page 7: Package Contents
DAIHAN-Sci.com / ALL LAB.com Package Contents CF-10 Personal table top Centrifuges ……………….………............ [ 1 ] CFAR1512 Angle Rotor, 12 x 1.5/2.0 ml tubes ............... [ 1 ] Power Code ………………………………………………………..……………………………... [ 1 ] Operation Manual ........................[ 1 ] ® 7/37 WiseSpin CF-10 Personal Table-top Centrifuge... -
Page 8: Appearance And Naming
DAIHAN-Sci.com / ALL LAB.com Appearance and Naming Air hole closed by a rubber cap in the factory setting. ① Control Panel ② Lid Clamp ③ ④ Lid Shover ⑤ Lid Open Sensor ⑥ Rotor - CFAR1512 (12 x 1.5/2.0 ml tubes) ®... -
Page 9: Controller Details
DAIHAN-Sci.com / ALL LAB.com Controller Details (NOTE) SV : Set Value, PV : Present Value ⑦ Operation Status ⑧ SV of rotation speed (set rpm : x 10) or Timer ⑨ PV of rotation speed (measured rpm : x 10) or Timer ⑩... -
Page 10: Installation
DAIHAN-Sci.com / ALL LAB.com Installation 1. After receiving the unit and putting it on the specified place of use remove the wrapping. 2. Check the unit whether there are eventual transport damages or not. In case there are some transport damages found please inform the forwarder and your contractor. If there is no damage, please go to next point 3. - Page 11 DAIHAN-Sci.com / ALL LAB.com WARNING Place the device on a level, horizontal surface to support the capacity of the device without vibration. Do not install at a dangerous place. Do not operate the device where there are flammables. It could be caused serious accidents like explosion or fire. Do not operate the device outside.
-
Page 12: Cautions In Use
DAIHAN-Sci.com / ALL LAB.com Cautions in Use WARNING Be careful to operate the device. You MUST read this manual carefully and completely before using. The device should only be operated by laboratory personnel especially trained for this purpose and familiar with all precautionary measures required for working in a laboratory. - Page 13 DAIHAN-Sci.com / ALL LAB.com CAUTION Before every centrifugation operation, check that the rotor is completely and tightly fixed at the motor axis. Before every centrifugation operation, check that the lid is completely closed by the lid clamp. Do not open the door during rotation. Rotor will stop by safety system.
-
Page 14: Operation
DAIHAN-Sci.com / ALL LAB.com Operation 1. Power-On Turn on the power, and then get into its default mode. Install sample to rotor and close door completely. 2. Mode Selection You can change the mode by the combination of MODE button ○ , SPIN button ○... - Page 15 DAIHAN-Sci.com / ALL LAB.com SV ○ and PV ○ have different meanings for each operation mode. It is shown in the following <Table 1>. Setting Mode SV (Set Value) PV (Present Value) Control target Set Rotation Speed Set(Saved) Rotation Current Speed (rpm) Rotational Speed (rpm) mode Speed (rpm)
- Page 16 DAIHAN-Sci.com / ALL LAB.com value and TIMER lamp ○ is ON. (rpm SV on the upper line of LCD changes to the value of remaining time). If you set timer SV to “0” before running the rotation, rotation will operate continuously without stopping unless you stop the rotation operation by clicking jog-shuttle knob in Set Rotation Speed mode.
- Page 17 DAIHAN-Sci.com / ALL LAB.com of timer SV, the set values is changed. Timer will automatically begin to run, at the moment that the rpm PV reaches to rpm SV by the Rotation operation. Saving current SV : You could save the current timer SV for the re-use in next time by pushing the jog-shuttle knob for one second.
- Page 18 DAIHAN-Sci.com / ALL LAB.com knob for one second for returning to SPIN mode. By clicking the jog-shuttle knob, the unit starts operation promptly with the rotation speed and timer SVs saved just before. ® CF-10 Centrifuge offers two different types of SPIN mode operation. The one is WiseSpin Timer-based operation (with non-zero value of SPIN timer SV) and the other is One Shot operation (with zero-value of SPIN timer SV).
-
Page 19: Specifications
DAIHAN-Sci.com / ALL LAB.com Specifications CF-10 (with Angle rotor CFAR1512) Max. RPM 13,500 RPM Max. RCF 12,225 x g Max. Capacity 1.5ml(2.0ml) x 12 Tubes Digital Feedback Control with Jog Shuttle Switch Control (Turn+Push) Display Digital Back-light LCD, with Power bar graph Timer 99min. -
Page 20: Maintenance
DAIHAN-Sci.com / ALL LAB.com Maintenance 1. If you don’t use the device for a long time, please plug out, dry up the machine and keep with packing. 2. When you need exchange of a component for repair, you MUST use an original component provided by manufacturer. - Page 21 4. This certification is only for international customers. ® Item WiseSpin Personal Table Top Centrifuges Model No. CF-10 Serial No. Date Customer DAIHAN Scientific, Co., Ltd. 24-4, Sangwolgok-Dong, Sungbuk-Ku Seoul, KOREA, 136-120 TEL: +82-2-967-5235, Ext. 129 FAX: +82-2-963-5231 Email: daihan@daihansci.co.kr www.DAIHAN-Sci.com ® 21/37 WiseSpin...
-
Page 22: Version 1
DAIHAN-Sci.com / ALL LAB.com ® WiseSpin CF-10 Personal Table-top Centrifuge 사용자 설명서 (Version 1.4.2) written for Model CF-10 ® 22/37 WiseSpin CF-10 Personal Table-top Centrifuge... - Page 23 DAIHAN-Sci.com / ALL LAB.com 목 차 1. 사 용 하 기 전 에 … … … … … … … … … … … … … . . … … … … … . … … … … … … … … 2 3 2.
- Page 24 DAIHAN-Sci.com / ALL LAB.com 사용하기 전에 ® ㈜대한과학의 WiseSpin Digital Personal Table Top Centrifuges 를 구입해 주셔서 감사합니다. 본 설명서는 구입하신 제품의 성능 및 사용법, 취급상의 주의사항에 대 하여 기술하고 있습니다. 제품 사용 전에 반드시 주의 깊게 읽어 주시기 바랍니다. 사용자의...
- Page 25 DAIHAN-Sci.com / ALL LAB.com 용도 및 특징 ® WiseSpin Digital Personal Table Top Centrifuges 를 구입해주셔서 감사합니다. ® WiseSpin Digital Personal Table Top Centrifuges 는 고성능(Max. 13,500rpm (rcf: 12,225 x g)) 임에도 불구하고 동작 중 매우 조용하며(≤ 57dB at Max. RPM) 컴팩트한 디자인을 갖췄으며 다음과...
-
Page 26: Cf-10 Personal Table Top Centrifuges
DAIHAN-Sci.com / ALL LAB.com 내 용 물 CF-10 Personal table top Centrifuges .…..…………………..……….……………………………………… [ 1 ] CFAR1512 Angle Rotor, 12 x 1.5/2.0 ml tubes ……………………………….…….…………..... [ 1 ] Power Code ……………………………………………………………………..……………………………………. [ 1 ] User’s Manual ……………………………………………………………………………………………....[ 1 ] ®... - Page 27 DAIHAN-Sci.com / ALL LAB.com 외 관 Air hole : 공장출하 시 이 홀은 고무캡으로 막 혀 있습니다. 제어판 ① 도어개폐기 ② 도어 ③ ® 27/37 WiseSpin CF-10 Personal Table-top Centrifuge...
- Page 28 DAIHAN-Sci.com / ALL LAB.com 도어 지지대 ④ 도어 열림 센서 ⑤ 앵글로터 - CFAR1512 (12 x 1.5/2.0 ml tubes) ⑥ 동 작 Multifunctional Digital Feedback Controller WiseSpin ® Digital Personal Table Top Centrifuges 의 제어부. 동작상태 표지 LCD 창 ⑦ 설정된...
- Page 29 DAIHAN-Sci.com / ALL LAB.com 회전(원심분리) 동작상태를 알려주는 LED. ⑪ 타이머 동작상태를 알려주는 LED. ⑫ Mode 전환을 위한 버튼. ⑬ 스핀다운 mode 전환을 위한 버튼 ⑭ ○ 조그셔틀 제어 스위치 : Turning + Push 동 작 가 이 드 1. 전원 동작 : 기기 뒷면의 주 전원 스위치를 켜면, default mode 가 됩니다. 원심분리...
- Page 30 DAIHAN-Sci.com / ALL LAB.com 아래 표는 모드별 LCD 상에 표시되는 내용에 대해 정리한 것입니다 Setting Mode SV (Set Value) PV (Present Value) Control target Set Rotation Speed Set(Saved) Rotation Current Speed (rpm) Rotational Speed (rpm) mode Speed (rpm) Set Timer mode Set(Saved) Time Time remained Operation time...
- Page 31 DAIHAN-Sci.com / ALL LAB.com 설정 값이 “0”이라면, 이것은 이전에 아무 값도 저장되어 있지 않았다는 의미이며, 이 상태에서는 조그셔틀을 돌려 설정값 변경이 가능합니다. RPM 조정: 조그셔틀 스위치를 돌려 원하는 속도를 설정 후 조그셔틀 스위치를 ⑪ 클릭하면 회전-원심분리 동작을 시작하며 ROTATOIN (회전 동작) LED 가...
- Page 32 DAIHAN-Sci.com / ALL LAB.com 정지상태에서 다시 조그셔틀을 클릭해 주면 다시 회전을 시작합니다. (정지상태에서 최대속도까지 15초 이하 소요). 현재 설정값 저장: 조그셔틀 스위치를 1초 동안 누름으로써 현재 설정된 회전속도 (rpm 값) 가 장비 내부의 메모리에 저장 됩니다. 이 값은 전원을 껐다가 다시 켠 다음에도...
- Page 33 DAIHAN-Sci.com / ALL LAB.com 타이머 설정은 1초 간격으로 설정이 가능하며 최대 입력값은 99분 59초입니다. 만약 타이머 설정을 “0”으로 하면 회전동작은 멈춤 동작을 하기 전까지 영구히 계속됩니다. 설정 시간 저장: 마찬가지로 타이머 모드에서 조그셔틀 스위치를 1초 동안 누르면 현재 설정 시간이 장비 내부의 메모리에 저장 됩니다. 이 값은 전원을 내렸다가 켠 다음에도...
-
Page 34: Wisespin ®
DAIHAN-Sci.com / ALL LAB.com 회전속도와 시간으로 동작을 시작합니다. 스핀다운 동작의 회전속도와 동작시간을 조절하려면 조그셔틀 스위치를 1초간 눌러주십시오. 조그셔틀 스위치를 이용해 SPIN DOWN 동작을 위한 회전속도를 설정할 수 있습니다. 회전속도 셋팅이 끝난 후에 SPIN button (저장 및 다음단계 이동) 을 누르면 ⑭... - Page 35 DAIHAN-Sci.com / ALL LAB.com 동작 시 매우 유용합니다. (6,000 RPM 설정 시 대략 총 15초간 가속과 감속 동작을 하게 됨.) 일반사용 mode로 돌아가기 위해서는 mode 전환 버튼를 다시 눌러주면 됩니다. 7. 설정값의 저장 본 장비는 각각의 모드에서 설정된 값을 장비의 내부 메모리에 저장할 수 있는 기능을...
- Page 36 DAIHAN-Sci.com / ALL LAB.com 하시기 바랍니다. 만약 동작 중 문을 열 경우 기기에 심각한 손상을 초래 할 수 있을 뿐만 아니라 사용자의 안전에도 치명적인 사고를 일으킬 수 있습니다. ® 36/37 WiseSpin CF-10 Personal Table-top Centrifuge...
- Page 37 DAIHAN-Sci.com / ALL LAB.com 주의 사항 본 장비는 꼭 일반적으로 사용되는 적절한 전원을 사용하여 주십시오. (AC 100, 50/60Hz or AC 230V, 50/60Hz, Single phase) 반드시 허용된 규정 부하 이 하에서만 사용하십시오 본 장비를 사용하시기 전에는 꼭 사용자 매뉴얼을 숙지하여 주시고 실험실의 매뉴얼을...
- Page 38 DAIHAN-Sci.com / ALL LAB.com 젖은 손으로 기기를 동작시키거나 전원스위치를 무리하게 반복적으로 동작하 지 마시기 바랍니다. 반드시 안정된 장소에서 사용하여 주시고 기기를 기울이거나 하지 마십시오. 휘발성, 가연성, 폭발성 화학물질을 사용할 경우 폭발의 위험이 있으니 절대 로 사용하지 마시기 바랍니다. 비 인가된 사람에 의해 장비를 분해하거나 변형시키지 마십시오. 심각한 전기 정...
- Page 39 DAIHAN-Sci.com / ALL LAB.com 가열기기 등이 있는 곳이나 뜨거운 바람이 부는 환경을 피해주시기 바랍니다. 이는 기기의 모터 등에 과열을 일으켜 손상을 입힐 수 있습니다. 장시간 연속적인 사용을 피해 주시기 바랍니다. 도어 상부 Air hole의 고무캡 을 제거한다 해도 장시간 연속적으로 사용하면 rotor의 온도가 상온 이상으로 올라...
- Page 40 DAIHAN-Sci.com / ALL LAB.com 산입니다. 절대 ㈜대한과학의 서비스팀 기술자나 ㈜대한과학의 교육을 통해 인정한 기술자가 아닌 비인가자에게 수리를 맡기지 마시기 바랍니다. ® 40/37 WiseSpin CF-10 Personal Table-top Centrifuge...
- Page 41 DAIHAN-Sci.com / ALL LAB.com 제 품 사 양 CF-10 (with Angle rotor CFAR1512) Max. RPM 13,500 RPM Max. RCF 12,225 x g Max. Capacity 1.5ml(2.0ml) x 12 Tubes Digital Feedback Control with Jog Shuttle Switch Control (Turn+Push) Display Digital Back-light LCD, with Power bar graph Timer 99min.
- Page 42 DAIHAN-Sci.com / ALL LAB.com 유지 및 관리 1. 장기간 사용하지 않을 시 전원 플러그를 빼고 건조시킨 후 포장하여 보관합 니다. 2. 사용 중 고장으로 인하여 부품 교환이 필요한 경우 당사에서 제공하는 순정 부품만을 사용하여야 합니다. 3. 정상적인 한계를 벗어난 사용으로 인한 고장은 유지 보수할 수 없습니다. 4.
- Page 43 DAIHAN-Sci.com / ALL LAB.com 품 질 보 증 서 (CERTIFICATION) 이 보증서의 소정 항목에 기재되지 않은 사항이 없는지 확인하여 주십시오. 이 보증서의 기재 내용에 따라 보증하여 드립니다. 이 보증서는 대한민국 국내 고객용이며 아래 보증 내용을 참조 하십시오. 사용 중 고장이 발생하였을 경우 구입처로 서비스를 요청 하십시오. 이...
