Summary of Contents for STUDIO DUE 1405

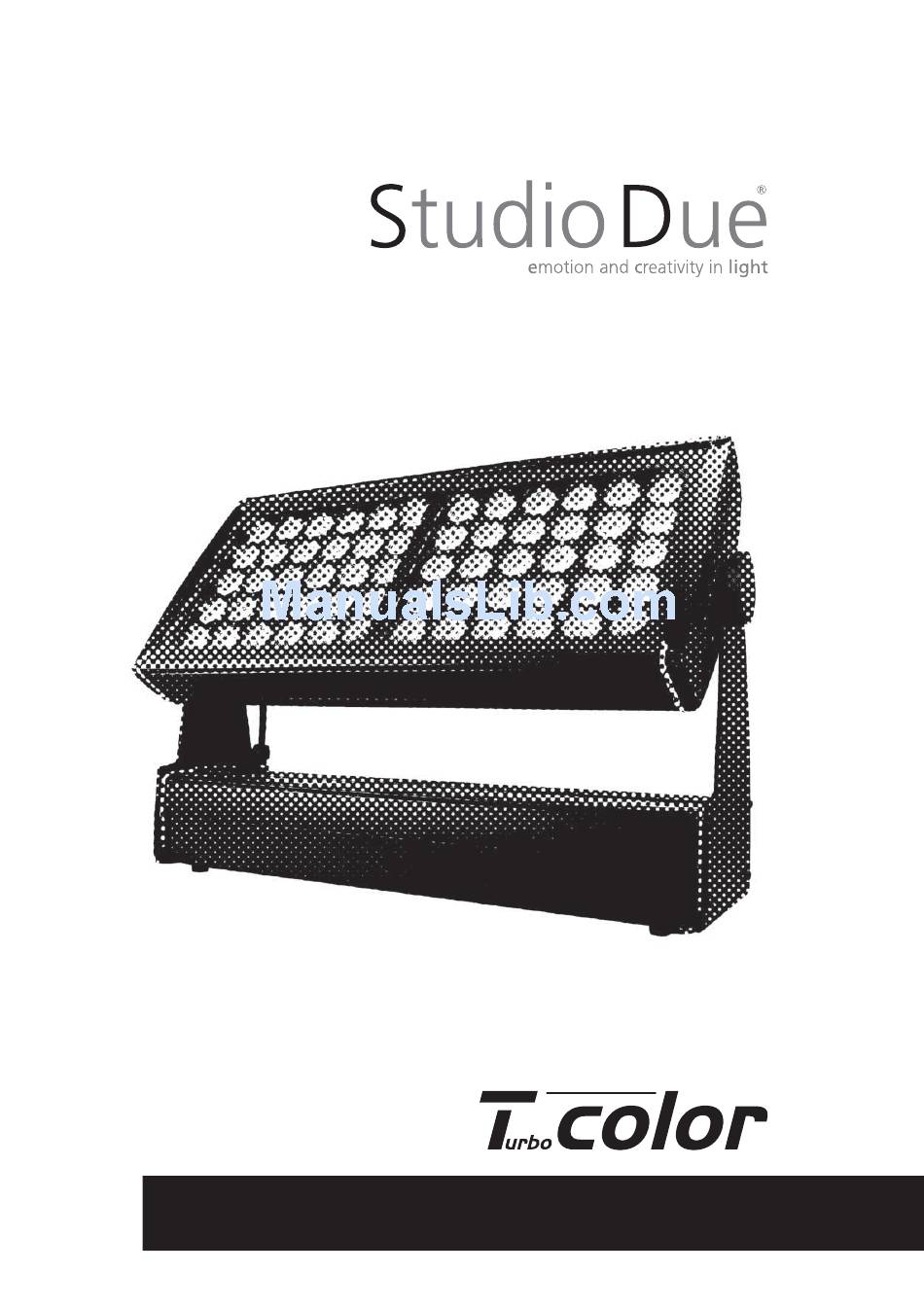

- Page 1 User manual for art. 1405 Manuale d’uso per art. 1405...
- Page 2 INDOOR USE ONLY these CONNECTORS CONNECTORS art. AMPHENOL/XRL MF male/female connectors are for INDOOR use are IP67 (optional) only art. AMPHENOL/XRL MF connettori maschio/femmina questi connettori sono questi connettori (opzionale) solo per uso INTERNO sono IP67 rel.3 - 06/16 - Studio Due...
- Page 3 Page 15 - DMX Listing / Lista dei canali DMX Page 17 - Built in programs / Lista dei giochi Page 18 - Physical / Dimensioni Page 19 - CE standards / Certificazioni CE Page 20 - Warranty / Garanzia rel.3 - 06/16 - Studio Due...
- Page 4 3) Gli schermi di protezione e le lenti devono essere sostituiti sempre con ricambi originali se sono visibilmente danneggiati e se la loro efficacia è stata ridotta, per esempio, da fessure o incisioni profonde. rel.3 - 06/16 - Studio Due...
- Page 5 Citate sempre il numero del modello e di serie ogni volta che Vi rivolgete al vostro rivenditore per informazioni o assistenza. IMPORTANTE Solo il destinatario (la persona o ditta ricevente l’apparecchio) può reclamare per questo tipo di danni. rel.3 - 06/16 - Studio Due...
- Page 6 - 9CH mode - 5CH mode - 4CH mode Voltage range: 88-264VAC, 124-370VDC Frequency range: 47-63Hz Active Power factor: PF>0.95/230VAC, PF>0.98/115VAC Current: 1.9A@230VAC; Fuse T10A Power: 430W (on white balance) WxDxH: 610x190x410 mm Weight: 19 Kg. rel.3 - 06/16 - Studio Due...
- Page 7 SIGNAL AMPLIFIER AMPLIFICATORE DI SEGNALE NORMAL MASTER/SLAVE Address Address Address Address set-up = SLAVE set-up = SLAVE set-up = SLAVE set-up 9ch set-up 9ch set-up 9ch set-up 9ch Set up = MASTER Terminal Line rel.3 - 06/16 - Studio Due...
- Page 8 Termination resistor Terminale di linea GROUND/RETURN/OV N.C. SHIELD GROUND/RETURN/OV DATA COMPLEMENT ( -, INVERTED) Termination resistor 120 Ohm Terminale di linea DATA TRUE ( +, NON INVERTED) INNER CONDUCTOR DATA TRUE ( +, NON INVERTED) rel.3 - 06/16 - Studio Due...
- Page 9 DMX OUT (female) Uscita DMX (femmina) DMX IN (male) Ingresso DMX (maschio) rel.3 - 06/16 - Studio Due...
- Page 10 Press keys in sequence / Premere i tasti in sequenza: DMX led UNLOCK sequence DOWN ENTER 1° 2° 3° 4° 1--- / -2-- / --3- / ---4 To enter the menu Per entrare nel menù ESC / UP / DOWN / ENTER rel.3 - 06/16 - Studio Due...
- Page 11 Power LEDS dimmer (with active menu) / Dimmer potenza dei LEDS (con menu attivo) > Select the value off .. on with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato off .. on con i tasti UP/DOWN. Premere ENTER. rel.3 - 06/16 - Studio Due...
- Page 12 (see DMX channels page - vedere pag. canali DMX) > Select the value off >> or on >> with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desiderato off >> or on >> con i tasti UP/DOWN. Premere ENTER. rel.3 - 06/16 - Studio Due...
- Page 13 > Select the value on .. off .. with the UP/DOWN buttons. Press ENTER. > Selezionate il valore desidarato on .. off .. con i tasti UP/DOWN. Premere ENTER. This menu will be active in the future / Questo menu sarà attivo in futuro rel.3 - 06/16 - Studio Due...
- Page 14 CH1: Cyan CH2: Green CH2: Yellow CH3: Blue CH3: Magenta CH4: White CH4: White GREEN BLUE used 2-127 128-255 Strobe Open Dimmer 0=CUT LINEAR fade time FAST SLOW Rainbow 0-15 16-255 Balanced white normal rel.3 - 06/16 - Studio Due...
- Page 15 GREEN BLUE used Dimmer GREEN BLUE used STUDIODUE light s.r.l. str. Poggino, 100 - 01100 VITERBO ITALY - tel. +39 0761 352520 - fax +39 0761 352653 http://www.studiodue.com E-Mail: info@studiodue.com - service@studiodue.com rel.3 - 06/16 - Studio Due...
- Page 16 Here below the list of 24 preset of the fixture. Qui di seguito la lista dei 24 giochi presenti nell’apparecchio. to ..to ..rel.3 - 06/16 - Studio Due...
- Page 17 - 06/16 - Studio Due...
- Page 18 StudioDue Doc. 1405 REV 2 - 05/16 light s.r.l. Turbo-COLOR RGBW/FC 05/2016 Dichiarazione di conformità Declaration of conformity La ditta: STUDIO DUE light s.r.l. The firm: Strada Poggino, 100 01100 VITERBO ITALY dichiara sotto la propria responsabilità che il prodotto:...
-
Page 19: Warranty Card
Tutte le apparecchiature godono della garanzia di un anno contro difetti di fabbricazione o di materiali, sono esclusi dalla garanzia danni derivanti da un cattivo uso o installazione delle apparecchiature. Le lampade restano comunque escluse dalla garanzia. Per ogni controversia è competente il Foro di Viterbo. rel.3 - 06/16 - Studio Due... - Page 20 +44.1933.650.820 info@studiodue.co.uk for technical info service@studiodue.com Studio Due - © The features on this brochure are not binding: they can be changed without notice. Le caratteristiche riportate su questo catalogo non sono impegnative: possono essere soggette a variazioni senza preavviso.
