GARDE FIL
Tous Modèles
1. Tirez sur le garde vers l'avant de
l'appareil jusqu'à ce qu'il s'enclenche
dans les fentes des deux côtés du
capot supérieur.

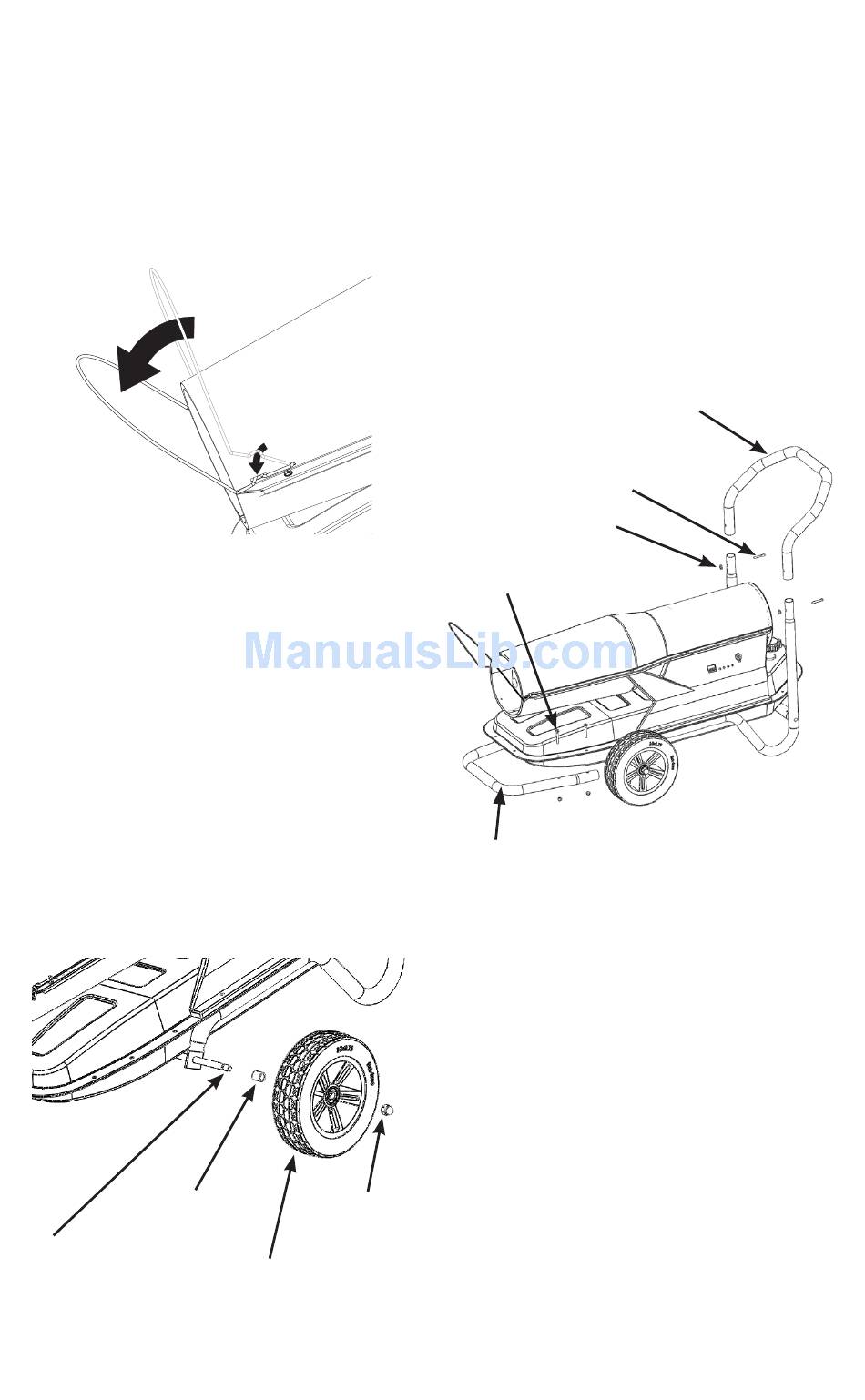

Figure 1 - Garde fil déplacé en position
verrouillée
ROUE
Modèles 160, 175 et 220
1. Essieu coulissant (A) à travers des
trous dans le châssis de support de
roue.
2. Spacer Glissez la roue (B), puis la roue
(D) (côté concave vers l'extérieur) sur
l'essieu.
3. Fixer l'écrou (C) à l'extrémité de
l'essieu.
4. Répétez les étapes 2 et 3 pour le côté
opposé, puis serrer les écrous avec
une clé à molette.
Entretoise (B)
Essieu (A)
Figure 2 - Roue, les modèles 160, 175 et
4

ASSEMBLAGE

Acorn Nut (C)
Roue (D)
220
www.usaprocom.com
POIGNEE ASSEMBLEE
Modèles 160, 175 et 220
1. Faites glisser la poignée arrière (E) sur
le cadre support de roue. Insérer les
vis (G) à partir de l'arrière et fixez les
écrous (F).
2. Poignée avant Lieu (I) sous la bride
du réservoir de carburant et insérez
4 vis (J) du haut de bride à travers les
trous dans la bride dans les trous de
poignée. Fixez écrous (H) et serrer.
Poignée arrière (E)
Vis, 10-24 x 1,5 (G)
Écrou 10-24 (F)
Vis 1/4-20 x 1,75 "(J)
Poignée avant (I)
Figure 3 - Assemblée Poignée, les
modèles 160, 175 et 220
