Operation and Maintenance Manual
Manuel d'installation et d'entretien

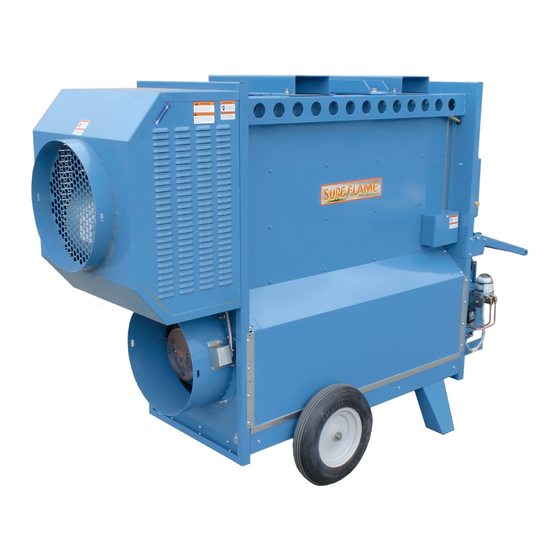

Model No. ID400
Indirect Construction Heater
Radiateur de construction indirecte
400,000 Btu/h
WARNING
Read and follow all installation, and
operating instructions before first use of this
product
Retain these instructions for future reference
Veuillez garder ce manuel comme référence ultérieure
Sure Flame Products
A Division of Haul-All Equipment
4115 - 18 Avenue North
Lethbridge, Alberta T1H 5G1
www.sureflame.com
AVERTISSEMENT
Lisez et suivez toutes les installation et les
instructions de fonctionnement avant la
première utilisation de ce produit
P/N 974-10298
Rev 1.0 Nov 9, 2016

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ID400 and is the answer not in the manual?

Questions and answers

Related Manuals for Sure Flame ID400

Summary of Contents for Sure Flame ID400

  • Page 1 Operation and Maintenance Manual Manuel d’installation et d’entretien Model No. ID400 Indirect Construction Heater Radiateur de construction indirecte 400,000 Btu/h WARNING AVERTISSEMENT Read and follow all installation, and Lisez et suivez toutes les installation et les operating instructions before first use of this...
  • Page 2 ID400 Operation & Service Manual GENERAL HAZARD WARNING Failure to comply with the precautions and instructions provided with this heater, can result in death, serious bodily injury and property loss or damage from hazards of fire, explosion, burn, asphyxiation, carbon monoxide poisoning, and/or electrical shock.
  • Page 3 ID400 Operation & Service Manual Read this Warning First Lire cet avertissement en premier Le modèle Sure Flame ID400 est un chauffage The Sure Flame Model ID400 is an indirect- indirecte destiné à être utilisé principalement fired heater intended to be used primarily pour le chauffage temporaire de bâtiments en...

  • Page 4: Table Of Contents

    ID400 Operation & Service Manual Table of Contents Specifications ..................5 Installation ..................6 Operating Instructions ................ 9 Maintenance ..................10 Troubleshooting ................. 15 Wiring Diagrams ................32 Parts Diagrams .................. 34 Table des matières Spécifications ..................5 Installation ..................6 Mode d’emploi..................

  • Page 5: Specifications

    ID400 Operation & Service Manual SPECIFICATIONS Model No. ID400 Capacity / Capacite: 400,000 Btu/h (117 Min 300,000 Btu/h (88 kW) Fuel / Carburant: # 2 Fuel Oil, Diesel or Kerosene Maximum Pump Pressure / Maximum Pression de la pompe: Altitude Pressure/Pression 0 - 2000’...

  • Page 6: Installation

    ID400 Operation & Service Manual Installation Installation The Sure Flame Model ID400 is an Le modèle Sure Flame ID400 est un chauffage indirect-fired heater intended to be used indirecte destiné à être utilisé principalement primarily for the temporary heating of pour le chauffage temporaire de bâtiments en...
  • Page 7 250°F). 250°F) Ducting Conduits The ID400 can be ducted on both the inlet Le radiateur ID400 peut être canalisé à l’orifice and outlet. The inlet duct can be up to 50’ of d’entrée et de sortie. La canalisation d’entrée smooth 16”...
  • Page 8 ID400 Operation & Service Manual Venting Ventilation This equipment requires CLASS A venting Cet équipement exige une ventilation vers to the exterior. The vent connector should l’extérieur de type A. Le raccord d’évent be designed for a negative pressure and be devrait être conçu pour une pression négative...

  • Page 9: Operating Instructions

    ID400 Operation & Service Manual Heater Operating Instructions Ensure the fuel valve (manual valve connecting fuel line) is turned “ON” (counterclockwise). 2) Connect Power: Use appropriate power supply as indicated by the ELECTRICAL RATING information. 3) Press and release START switch. START light will come on. Set thermostat to desired setting.

  • Page 10: Maintenance

    ID400 Operation & Service Manual Maintenance Warning: Disconnect electrical supply before servicing. Weekly: Air flow Remove any obstructions to air flow Monthly: Cords and Connectors Check for cracks, exposed wires, and dirt in electrical connectors Physical Integrity Check for damage to body, louvers, and inlet screens that may obstruct...
  • Page 11 ID400 Operation & Service Manual SETTING FAN LIMIT SWITCHES The fan limit switch is factory set and should not normally need to be adjusted. If it is out of adjustment, follow these procedures: To set pointers, hold dial securely with one hand and move the pointers with the other hand using “limit stop tool”.

  • Page 12: Priming The Pump

    ID400 Operation & Service Manual Replacing Belts: Warning: Disconnect power before servicing belts. The main blower uses a double belt transmission. It requires the belts to be paired, and both need to be changed at the same time. Ensure that the blower belt tensioner is in place and set at 25°-30°, and that the tensioner roller is running smoothly.

  • Page 13: Burner Maintenance

    ID400 Operation & Service Manual Burner Maintenance: Accessing the burner: 1. Disconnect power supply to heater 2. Disconnect the electrical connection on the pump solenoid 3. Remove 2 nuts on either side of burner blower 4. Slide burner assembly out of the heater until it reaches the end of the rail, then allow the assembly to drop down, raising the burner head to a vertical position.
  • Page 14 ID400 Operation & Service Manual 974-10298 Rev: 1.0...

  • Page 15: Troubleshooting

    ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 16 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 17 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 18 ID400 Operation & Service Manual 974-10298 Rev: 1.0...

  • Page 19: Entretien

    ID400 Operation & Service Manual Entretien Avertissement : Débrancher fournitures électriques avant l’entretien. Toutes les semaines : Débit d’air Retirer les obstructions à la circulation de l’air Roulements Lubrifier les roulements selon les détails ci-dessous Tous les mois : Cordons et Vérifier s’il y a des fissures, des câbles à...
  • Page 20 ID400 Operation & Service Manual RÉGLAGE DU CADRAN Le commutateur de limite du ventilateur est réglée en usine et ne devrait normalement pas besoin d’être ajustés. Si elle est hors d’ajustement, suivez ces procédures: Pour régler les repères, maintenir le cadran fermement en place avec une main et déplacer les repères avec “limiteur butée outil”.
  • Page 21 ID400 Operation & Service Manual Lubrification des paliers : Avertissement : Couper l’alimentation avant d’effectuer l’entretien sur les paliers. Le ventilateur principal compte deux paliers. Les paliers doivent périodiquement être lubrifiés selon le calendrier suivant. Certaines situations peuvent nécessiter la modification des intervalles de lubrification, selon l’expérience.
  • Page 22 ID400 Operation & Service Manual Amorçage de la pompe : 1. Préparez le brûleur pour l’amorçage en fixant un tuyau en plastique transparent au-dessus du raccord de la prise de prélèvement et en ouvrant complètement la prise de prélèvement de la pompe. Utilisez un contenant convenable pour recueillir l’huile purgée.
  • Page 23 ID400 Operation & Service Manual Nettoyage du brûleur : Nettoyer le turbulateur à l’aide d’une toile d’émeri ou d’une laine d’acier. Nettoyer la cellule photovoltaïque à l’aide d’un chiffon doux et d’alcool à friction. Remplacement du gicleur : 1. Débrancher les câbles de l’allumeur.

  • Page 24: Dépannage

    ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 25 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 26 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 27 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 28 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 29 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 30 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 31 ID400 Operation & Service Manual 974-10298 Rev: 1.0...

  • Page 32: Wiring Diagrams

    ID400 Operation & Service Manual ID400 Wiring Diagram ID400 WIRING DIAGRAM 120V WHT 16Ga BLK 16Ga 350°F Electr. Box Gnd Screw Limit 120V Valve Burner Motor Fuse 2A Cell Cell Burner Igniter Terminal Cad Cell Igniter Filter Heater 3 - BLUE...
  • Page 33 ID400 Operation & Service Manual ID400 Ladder Diagram ID410 LADDER DIAGRAM Blower Relay Blower Relay Blower Motor contact contact 115VAC Blower Control 90°F Switch Blower Relay Logic Relay Burner Limit Coil (115V) (contacts) 275°F Switch Side Fan/Limit Logic Relay Switch...

  • Page 34: Parts Diagrams

    ID400 Operation & Service Manual Parts Breakdown Main Blower Ref # Part # Description Ref # Part # Description IX-6538 Blower Shroud 1272 Blower 10297 Motor 3/4 HP 1183 Blower Sheave 10300 Motor Sheave 7750 Split Taper Bushing IX-6749 Belt Tensioner Assembly...
  • Page 35 ID400 Operation & Service Manual Burner Blower 24 25 1 2 3 10 11 Ref # Part # Description Ref # Part # Description 10304 Fuel Pump w/Solenoid 10296 1/3 HP Motor IX-3765 Pump Bracket Assembly 0905 Swivel Elbow IX-3393...
  • Page 36 ID400 Operation & Service Manual Burner Ref # Part # Description Ref # Part # Description IX-3584 Turbulator 0885 Twist Lock 10303 Nozzle WRS-190 Ignition Wire 0942 Nozzle Adapter 0937 Connector Tube 0938 Cad Cell 3921 Screw 0939 Cad Cell Receptacle Assy...

  • Page 37: Main Body

    ID400 Operation & Service Manual Main Body 27 26 25 10 11 Ref # Part # Description Ref # Part # Description IX-5537 16” Duct Adapter IX-3583 Filter Holder 1199 350°F Limit Switch 10302 Oil Filter/Heater 200W IX-6163 Output Limit Switch Cover...

  • Page 38: Control Box

    ID400 Operation & Service Manual Control Box Ref # Part # Description Ref # Part # Description IX-6727 Burner Controller 9883 Fuse Holder 10009 Alarm Module 9884 Fuse 2A WRS-206 Power Cord 9264 Relay 0863 Reset Threaded Rod WRS-205 Thermostat Receptacle (not shown)
  • Page 39 ID400 Operation & Service Manual 974-10298 Rev: 1.0...
  • Page 40 ID400 Operation & Service Manual Sure Flame Products - A Division of Haul-All Equipment 4115 - 18 Avenue North, Lethbridge, Alberta T1H 5G1, Canada 974-10298 Rev: 1.0 www.sureflame.com...
