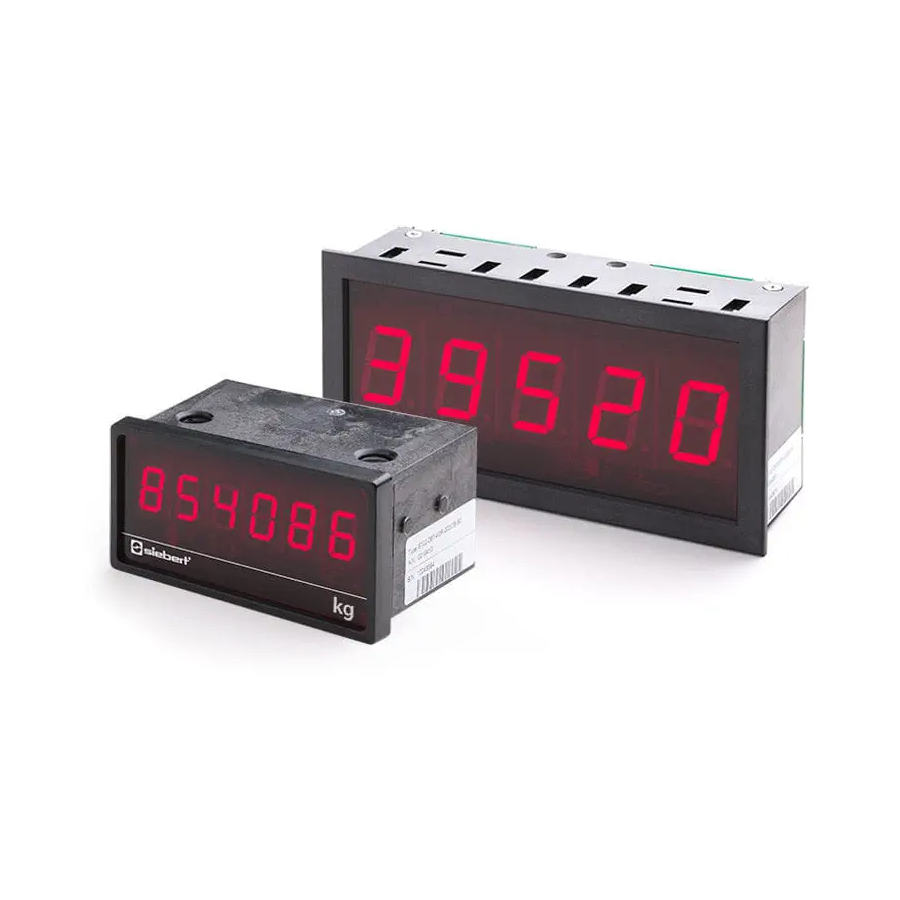

Bedienungsanleitung

Serie S102

Numerische Digitalanzeigen mit serieller Schnittstelle

Manuel d'utilisation

Série S102

Afficheurs numériques à interface série

Operating instructions

Series S102

Numeric displays with serial interface

BAL S102 SER M 1.0

Need help?

Do you have a question about the S102 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Siebert S102 Series

Page 1 Bedienungsanleitung Serie S102 Numerische Digitalanzeigen mit serieller Schnittstelle Manuel d'utilisation Série S102 Afficheurs numériques à interface série Operating instructions Series S102 Numeric displays with serial interface BAL S102 SER M 1.0...
Page 2 ® Siebert et LRD sont marques déposées par la société Siebert Industrieelektronik GmbH. Tous les noms de produits ou de sociétés mentionnés dans cette documentation peuvent être des marques ou des désignations commerciales de leurs propriétaires respectifs. Sous réserve de modifications. – Tous droits réservés. Toute reproduction, même partielle, par quelque procédé...
Page 3 DEUTSCH Diese Bedienungsanleitung gilt für Geräte mit folgender Typenbezeichnung: S102-x4/14/0x-00x/0B-S0 und …-T0 Zeichenhöhe 14 mm, 4 Stellen S102-x6/14/0x-00x/0B-S0 und …-T0 Zeichenhöhe 14 mm, 6 Stellen S102-x4/25/0x-00x/0B-S0 und …-T0 Zeichenhöhe 25 mm, 4 Stellen S102-x5/25/0x-00x/0B-S0 und …-T0 Zeichenhöhe 25 mm, 5 Stellen S102-xx/xx/0x-00x/0B-S0: Schnittstelle RS485/RS232 S102-xx/xx/0x-00x/0B-T0: Schnittstelle TTY 20mA/RS232) x = Kodierung der Geräteausführung (siehe 'Technische Daten')
Page 4 Prinzipschaltbilder Geräte mit 14 mm Zeichenhöhe und Schnittstelle RS485/RS232 S102-x4/14/0x-00x/0B-S0 4 Stellen (C4...C1) S102-x6/14/0x-00x/0B-S0 6 Stellen (C6...C1) Geräte mit 25 mm Zeichenhöhe und Schnittstelle RS485/RS232 S102-x4/25/0x-00x/0B-S0 4 Stellen (C4...C1) S102-x5/25/0x-00x/0B-S0 5 Stellen (C5...C1) BAL S102 SER M 1.0...
Page 5 Geräte mit 14 mm Zeichenhöhe und Schnittstelle TTY 20mA/RS232 S102-x4/14/0x-00x/0B-T0 4 Stellen (C4...C1) S102-x6/14/0x-00x/0B-T0 6 Stellen (C6...C1) COM RxD 24 V Betriebs- spannung TTY 20mA RS232 Geräte mit 25 mm Zeichenhöhe und Schnittstelle TTY 20mA/RS232 S102-x4/25/0x-00x/0B-T0 4 Stellen (C4...C1) S102-x5/25/0x-00x/0B-T0 5 Stellen (C5...C1) BAL S102 SER M 1.0...
Page 6 Merkmale Brillante LED-Anzeige Schnittstelle RS485 busfähig Adressierbar Time-out-Funktion Erweiterter Zeichensatz Parametrierung per Menü Steckbare Schraubklemmenleiste Statusanzeigen Die Geräte mit 25 mm Zeichenhöhe besitzen auf der Geräterückseite Statusanzeigen (LEDs) mit folgender Bedeutung: DATA Datenverkehr aktiv (kurzes Aufleuchten) Datenverkehr fehlerhaft (kurzes Aufleuchten) Keine Funktion Schnittstelle Die Ansteuerung der Geräte setzt voraus, dass sie zuvor parametriert worden sind.
Page 7 Projektierungshinweise Diese Projektierungshinweise gelten für das Schnittstellenformat RS485. Beim Schnittstellenformat RS485 sind im Menüpunkt 1 die Einstellungen möglich. Welche Einstellung gewählt wird, hängt davon ab, ob die Anzeige eine Protokollantwort senden soll oder nicht: Soll die Anzeige keine Protokollantwort senden (Normalfall), gilt Applikationsbeispiel A für die Ansteuerung einer oder mehrerer Anzeigen.
Page 8 Applikationsbeispiel A Einstellung im Menüpunkt 1: RS485 Einstellung im Menüpunkt 6: Keine Protokollantwort Applikationsbeispiel B Einstellung im Menüpunkt 1: RS485 Einstellung im Menüpunkt 6: ACK/NAK (empfohlen) Master Applikationsbeispiel C Einstellung im Menüpunkt 1: RS485.4 Einstellung im Menüpunkt 6: ACK/NAK BAL S102 SER M 1.0...
Page 9 Applikationsbeispiel D Einstellung im Menüpunkt 1: RS485.2 Einstellung im Menüpunkt 6: ACK/NAK Datenleitungen RS485 Die Datenleitungen der RS485 müssen an beiden Enden abgeschlossen werden, um eine möglichst hohe Störsicherheit zu erreichen. Die hierzu erforderlichen Wider- stände sind im Gerät vorhanden und lassen sich mit einer Drahtbrücke auf der Schraubklemmenleiste zuschalten (siehe Prinzipschaltbild, Klemmen ZR, ZT).
Page 10 Schnittstellenparameter Datenformat, Parität, Baudrate, Protokoll und Protokollantwort werden in den Menü- punkten 2 bis 6 eingestellt. Wird im Menüpunkt 5 das Protokoll 3964 eingestellt, sind automatisch 8 Bit Daten- format und gerade Parität fest eingestellt und die Menüpunkte 2 und 3 unterdrückt. Wird im Menüpunkt 6 die Einstellung 'Echo' gewählt, sendet das Gerät die em- pfangenen Datentelegramme über die serielle Schnittstelle.
Page 11 Dezimalpunkt Im Menüpunkt A lässt sich ein Dezimalpunkt fest einstellen. Der Dezimalpunkt lässt sich auch über die serielle Schnittstelle mit den Zeichen 2C und 2E ansteuern. Hierzu ist im Menüpunkt A die Einstellung 0 (kein Dezimalpunkt) zu wählen. Ein im Menüpunkt A eingestellter Dezimalpunkt hat Priorität vor einem über die serielle Schnittstelle angesteuerten Dezimalpunkt.
Page 12 Dunkelsteuerung Die Anzeige lässt sich mit folgendem Befehl dunkelsteuern: Dunkelsteuerung ein: $B1 Dunkelsteuerung aus: $B0 Dunkelsteuerung hat Priorität vor Blinken. Helligkeitsreduzierung Die Helligkeit der Anzeige lässt sich mit folgendem Befehl reduzieren: Normale Helligkeit: $L0 Reduzierte Helligkeit: $L1 ESC-Sequenzen In den Befehlen kann anstatt des $-Zeichens auch das Zeichen <ESC> (1B ) ver- wendet werden, z.
Page 13 Parametrierung Die Parametrierung der Geräte erfolgt mit einem Menü. Zum Starten des Menüs wer- den beide Menütasten gleichzeitig gedrückt (ca. 1 s), bis der erste Menüpunkt in der Anzeige erscheint. Das Navigieren im Menü ist nun wie folgt möglich: Nächster Menüpunkt: Taste [ ] kurz drücken Menüpunkte vorwärts blättern: Taste [ ] lange drücken...
Page 14 Menüpunkt Einstellungen Anzeige 1 232 Schnittstelle RS232 1 485 RS485 1 4-4 RS485 (4-Draht Bus) 1 4-2 RS485 (2-Draht Bus) 1 TTY TTY 20mA Datenformat 7 Bit + gerade oder ungerade Parität 8 Bit* Parität Keine* Ungerade Gerade Baudrate 1200 2400 4800 9600*...
Page 15 Menüpunkt Einstellungen Anzeige Adresslänge Keine Adressierung* 1 Stelle 2 Stellen 3 Stellen 9 000 Adresse Adresse 0* 9 001 Adresse 1 9 999 Adresse 999 Time-out Kein Time-out* Time-out nach 2 s Time-out nach 4 s Time-out nach 8 s Time-out nach 16 s Time-out nach 32 s Time-out nach 64 s...
Page 16 Technische Daten LED-Anzeige S102-xx/xx/0R-00x/0B-xx S102-xx/xx/0G-00x/0B-xx grün Zeichenhöhe S102-xx/14/0x-00x/0B-xx 14 mm S102-xx/25/0x-00x/0B-xx 25 mm Anzeigeumfang S102-x4/xx/0R-00x/0B-xx 4 Stellen S102-x5/xx/0R-00x/0B-xx 5 Stellen S102-x6/xx/0R-00x/0B-xx 6 Stellen Dimensionszeichen S102-0x/xx/0R-00x/0B-xx ohne Dimensionszeichen S102-Fx/xx/0R-00x/0B-xx mit Dimensionszeichen Betriebsspannung 24 V DC ±15 %, galvanisch getrennt, verpolungsgeschützt Leistungsaufnahme S102-xx/14/0x-00x/0B-xx ca.
Page 17 FRANÇAIS Ce manuel d'utilisation s'applique aux versions d’appareils suivants: S102-x4/14/0x-00x/0B-S0 et …-T0 Hauteur de caractères 14 mm, 4 digits S102-x6/14/0x-00x/0B-S0 et …-T0 Hauteur de caractères 14 mm, 6 digits S102-x4/25/0x-00x/0B-S0 et …-T0 Hauteur de caractères 25 mm, 4 digits S102-x5/25/0x-00x/0B-S0 et …-T0 Hauteur de caractères 25 mm, 5 digits S102-xx/xx/0x-00x/0B-S0: Interface RS485/RS232 S102-xx/xx/0x-00x/0B-T0: Interface TTY 20mA/RS232...
Page 18 Schémas de principe Appareils d’interface RS485/RS232 et hauteur de caractères 14 mm S102-x4/14/0x-00x/0B-S0 4 digits (C4...C1) S102-x6/14/0x-00x/0B-S0 6 digits (C6...C1) Appareils d’interface RS485/RS232 et hauteur de caractères 25 mm S102-x4/25/0x-00x/0B-S0 4 digits (C4...C1) S102-x5/25/0x-00x/0B-S0 5 digits (C5...C1) BAL S102 SER M 1.0...
Page 19 Appareils d’interface TTY 20mA/RS232 et hauteur de caractères 14 mm S102-x4/14/0x-00x/0B-T0 4 digits (C4...C1) S102-x6/14/0x-00x/0B-T0 6 digits (C6...C1) COM RxD 24 V Tension d’ alimentation TTY 20mA RS232 Appareils d’interface TTY 20mA/RS232 et hauteur de caractères 25 mm S102-x4/25/0x-00x/0B-T0 4 digits (C4...C1) S102-x5/25/0x-00x/0B-T0 5 digits (C5...C1) BAL S102 SER M 1.0...
Page 20 Caractéristiques Affichage lumineux à LED Interface RS485, possibilité de commande par bus Possibilité d'adressage Fonction de time-out Fonte de caractères étendue Paramétrage par menu Bornier à vis enfichable Indicateurs d’état Les appareils de hauteur de caractères 25 mm (S102-xx/25/0x-00x/0B-M0) pos- sèdent sur leur face arrière des indicateurs d'état (LED) avec la signification suivante: DATA Bref allumage: Echange des données actif...
Page 21 Consignes d‘utilisation Ces consignes d‘utilisation concernent l‘interface RS485. Le choix de l'interface RS485 à la phase 1 du menu, permet la définition des para- mètres . Le paramètre à choisir sera définit selon si l‘afficheur doit ou non envoyer une réponse de protocole: Dans le cas où...
Page 22 Exemple d‘application A Paramétrage à la phase 1 du menu: RS485 Paramétrage à la phase 6 du menu: Pas de protocole Exemple d‘application B Paramétrage à la phase 1 du menu: RS485 Paramétrage à la phase 6 du menu: ACK/NAK (conseillé) Master Exemple d‘application C Paramétrage à...
Page 23 Exemple d‘application D Paramétrage à la phase 1 du menu: RS485.2 Paramétrage à la phase 6 du menu: ACK/NAK Lignes de données RS485 Les lignes de données de l‘interface RS485 doivent être équipées, aux deux extré- mités de résistances de terminaison pour obtenir un fonctionnement sans pertur- bations.
Page 24 Paramètres d'interface Le format de données, la parité, la vitesse de transmission, le protocole et la réponse de protocole sont paramétrés aux phases 2 à 6 du menu. Avec le paramétrage du protocole 3964 à la phase 5 du menu, le format de données 8 bits et la parité...
Page 25 Point décimal La phase A du menu permet le paramétrage d‘un point décimal fixe. Le point décimal peut également être commandé par l‘interface à l‘aide des carac- tères 2C ou 2E . Pour ce faire, le paramètre 0 de la phase A du menu (pas de point décimal) doit être définie.
Page 26 Clignotement Les commandes suivantes permettent d‘activer le clignotement: Clignotement actif: $F1 Clignotement inactif: $F0 Les caractères qui suivent la commande $F1 dans un télégramme de données, clignotent jusqu‘à la fin de la ligne de données ou jusqu‘à l‘apparition de $F0. Affichage invisible Les commandes suivantes permettent de rendre l'affichage invisible: Affichage invisible actif: $B1...
Page 27 Initialisation à la mise sous tension Après la mise sous tension, des signes négatifs apparaissent sur l‘affichage pour signaler le bon fonctionnement de l‘appareil. Le paramétrage d‘un test de l‘affichage à la phase F du menu reste prioritaire. Paramétrage Le paramétrage des appareils s’effectue à l'aide d'un menu qui apparaît sur l'affichage.
Page 28 Phase du menu Paramétrage Affichage 1 232 Interface RS232 1 485 RS485 1 4-4 RS485 (bus 4 fils) 1 4-2 RS485 (bus 2 fils) 1 TTY TTY 20mA Format des 7 bits + parité paire ou impaire données 8 bits* Parité...
Page 29 Phase du menu Paramétrage Affichage Longueur Pas d’adressage* d‘adresse 1 caractère 2 caractères 3 caractères 9 000 Adresse Adresse 0* 9 001 Adresse 1 9 999 Adresse 999 Time-out Pas de time-out* Time-out après 2 s Time-out après 4 s Time-out après 8 s Time-out après 16 s Time-out après 32 s...
Page 30 Caractéristiques techniques Affichage LED S102-xx/xx/0R-00x/0B-xx rouge S102-xx/xx/0G-00x/0B-xx vert Hauteur de caractères S102-xx/14/0x-00x/0B-xx 14 mm S102-xx/25/0x-00x/0B-xx 25 mm Nombre de digits S102-x4/xx/0R-00x/0B-xx 4 digits S102-x5/xx/0R-00x/0B-xx 5 digits S102-x6/xx/0R-00x/0B-xx 6 digits Symbole de mesure S102-0x/xx/0R-00x/0B-xx sans symbole de mesure S102-Fx/xx/0R-00x/0B-xx avec symbole de mesure Tension d'alimentation 24 V DC ±15 %, isolation galvanique Protection contre les inversions de polarité...
Page 31 ENGLISH These operating instructions are valid for units with the following type code: S102-x4/14/0x-00x/0B-S0 and…-T0 Character height 14 mm, 4 digits S102-x6/14/0x-00x/0B-S0 and…-T0 Character height 14 mm, 6 digits S102-x4/25/0x-00x/0B-S0 and…-T0 Character height 25 mm, 4 digits S102-x5/25/0x-00x/0B-S0 and…-T0 Character height 25 mm, 5 digits S102-xx/xx/0x-00x/0B-S0: Interface RS485/RS232 S102-xx/xx/0x-00x/0B-T0: Interface TTY 20mA/RS232 The 'x's in the model designation indicate the size and design of the units (see...
Page 32 Block diagrams Units with 14 mm character height and interface RS485/RS232 S102-x4/14/0x-00x/0B-S0 4 digits (C4...C1) S102-x6/14/0x-00x/0B-S0 6 digits (C6...C1) Units with 25 mm character height and interface RS485/RS232 S102-x4/25/0x-00x/0B-S0 4 digits (C4...C1) S102-x5/25/0x-00x/0B-S0 5 digits (C5...C1) BAL S102 SER M 1.0...
Page 33 Units with interface TTY 20mA/RS232 mm and 14 character height S102-x4/14/0x-00x/0B-T0 4 digits (C4...C1) S102-x6/14/0x-00x/0B-T0 6 digits (C6...C1) COM RxD 24 V Power supply TTY 20mA RS232 Units with interface TTY 20mA/RS232 and 25 mm character height S102-x4/25/0x-00x/0B-T0 4 digits (C4...C1) S102-x5/25/0x-00x/0B-T0 5 digits (C5...C1) BAL S102 SER M 1.0...
Page 34 Features Brilliant LED display Interface RS485 bus capability Addressable Time-out function Extended character set Parameterization via menu Plug-in screw terminal strip Status indicators The units with 25 mm character heights have on the back side status indicators (LEDs) with the following meaning: DATA Data transfer active (short flashing) Data transfer faulty (short flashing)
Page 35 Project planning information This project planning information applies to the interface format RS485. In interface format RS485, you can select settings in the menu item 1. The selected setting depends on whether the protocol reply is to be sent by the display: If the display should not send a protocol reply (normal case), application example A applies for activating one or more displays.
Page 36 Application example A Setting in menu item 1: RS485 Setting in menu item 6: No protocol reply Application example B Setting in menu item 1: RS485 Setting in menu item 6: ACK/NAK (recommended) Master Application example C Setting in menu item 1: RS485.4 Setting in menu item 6: ACK/NAK BAL S102 SER M 1.0...
Page 37 Application example D Setting in menu item 1: RS485.2 Setting in menu item 6: ACK/NAK Data lines RS485 To achieve the highest possible interference immunity, the data lines of the RS485 have to be terminated on both ends. The required resistors are provided in the unit and can be connected on the screw terminal strip with a jumper (see block diagram, terminals ZR, ZT).
Page 38 Interface parameters Data format, parity, baud rate, protocol and protocol reply are set in menu items 2 to 6. If protocol 3964 is selected in menu item 5, 8 bit data format and even parity are automatically set and the menu items 2 and 3 are suppressed. If setting 'Echo' is selected in menu item 6, the unit transmits the received data telegrams via the serial interface.
Page 39 Decimal point A decimal point can be set in menu item A. The decimal point can also be activated with the characters 2C and 2E via the serial interface. For this purpose, setting 0 (no decimal point) must be selected in menu item A.
Page 40 Blanking The display can be blanked with the following command: Blanking on: $B1 Blanking off: $B0 Blanking has priority over the flash function. Reduction of display brightness The brightness of the display can be reduced with the following command: Normal brightness: $L0 Reduced brightness: $L1 ESC sequences The character <ESC>...
Page 41 Parameterization The parameterization of the unit is done in a menu. To start the menu press both menu buttons simultaneously (approx. 1 sec.) until the first menu item appears on the display. Now, you can navigate in the menu as follows: Next menu item: Shortly press menu button [ ] Page menu items forward:...
Page 42 Menu item Settings Display 1 232 Interface RS232 1 485 RS485 1 4-4 RS485 (4-wire bus) 1 4-2 RS485 (2-wire bus) 1 TTY TTY 20mA Data format 7 Bit + even or odd parity 8 Bit* Parity none even* Baud rate 1200 2400 4800...
Page 43 Menu item Settings Display Address length No addressing* 1 digit 2 digits 3 digits 9 000 Address Address 0* 9 001 Address 1 9 999 Address 999 Time-out No time-out* Time-out after 2 s Time-out after 4 s Time-out after 8 s Time-out after 16 s Time-out after 32 s Time-out after 64 s...
Page 44 Technical data LED display S102-xx/xx/0R-00x/0B-xx S102-xx/xx/0G-00x/0B-xx green Character height S102-xx/14/0x-00x/0B-xx 14 mm S102-xx/25/0x-00x/0B-xx 25 mm Number of digits S102-x4/xx/0R-00x/0B-xx 4 digits S102-x5/xx/0R-00x/0B-xx 5 digits S102-x6/xx/0R-00x/0B-xx 6 digits Dimension symbol S102-0x/xx/0R-00x/0B-xx without dimension symbol S102-Fx/xx/0R-00x/0B-xx with dimension symbol Power supply 24 V DC ±15 %, galvanically isolated, protected against reversed polarity Power consumption S102-xx/14/0x-00x/0B-xx...
