Summary of Contents for REED R8800

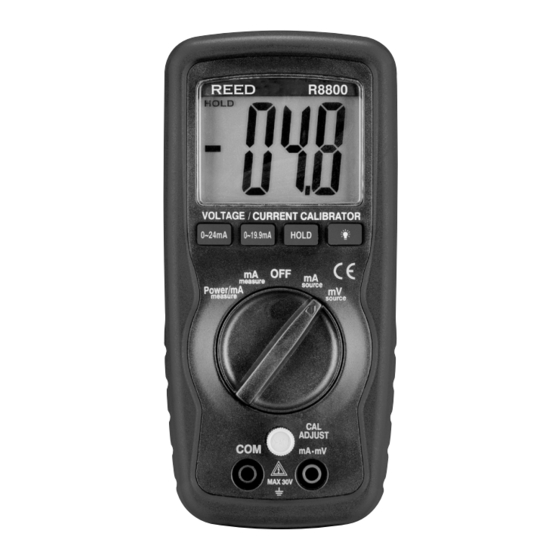

- Page 1 Black R8800 Model Pantone 534 Blue - 100/80/30/5 Voltage/Current Calibrator Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ Instruction Manual reedinstruments 1-877-849-2127 | info@reedinstruments.com www.reedinstruments.com...
-
Page 2: Table Of Contents
Battery Replacement ..............6 Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow For service on this or any other REED product or information on other Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow REED products, contact REED Instruments at info@reedinstruments.com... -
Page 3: Features
Features • Provides the quality and accuracy of a handheld calibrator • Able to power or measure a two-wire current loop • Provides a precise current and DC mV source • Calibrates and measures process signals • Measures Current signals •... - Page 4 Electrical Specifications Specifications are tested under the environment RF Field Strength less than 3V/M & frequency less than the 30 MHz only. Current Source Range Display Resolution Accuracy 0 - 19.99mA 0.01mA ± (0.25%FS+1d) 0 -24mA 0.1mA ± (0.5%FS+1d) Output 0 to 24mA current for loads up to 500 ohms. Output >...
-
Page 5: Operating Instructions
Operating Instructions Current Source 1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack. 2. Set the function switch to the "mA source" position. 3. Press the "0~19.9mA" button for a 0.01mA display resolution (max display is 19.99mA);... -
Page 6: Two-Wire Loop Power And Current Measurement
Two-Wire Loop Power and Current Measurement 1. Insert the black test lead banana plug into the negative (COM) jack and the red test lead banana plug into the positive (mV-mA) jack. 2. Set the function switch to the "Power/mA measure" position. 3. - Page 7 Black R8800 Modèle Pantone 534 Blue - 100/80/30/5 Calibrateur de courant / Pantone 485 Red - 10/100/100/5 Pantone 123 Yellow - 0/27/100/ tension Manuel d’utilisation reedinstruments 1-877-849-2127 | info@reedinstruments.com www.reedinstruments.com...
- Page 8 Remplacement de la pile ............... 6 Blue - 100/80/30/5 Pantone 534 Blue Yellow - 0/27/100/0 Pantone 123 Yellow Pour service ou information sur ce produit ou tout autre produit REED, Red - 10/100/100/5 Pantone 485 Red Yellow - 0/27/100/0 Pantone 123 Yellow communiquez avec REED Instruments à...
-
Page 9: Caractéristiques
Caractéristiques • Assure la qualité et la précision d’un calibrateur portable • Capable d’alimenter ou de mesurer une boucle de courant deux fils • Pourvoit un courant précis et une source de tension mV en courant continu • Étalonne et mesure les signaux de processus •... -
Page 10: Spécifications
Spécifications électriques Les spécifications ont été mises à l’essai conformément à la norme environnementale sur l’intensité du champ de radiofréquences, lesquelles sont inférieures à 3 V/M et la fréquence inférieure à 30 MHz seulement. Source de courant Gamme Résolution d’affichage Précision 0 - 19.99mA 0.01mA ±... -
Page 11: Mode D'emploi
Mode d’emploi Source de courant 1. Insérez la fiche banane du fil d’essai noir dans la prise négative (COM) et la fiche banane du fil d’essai rouge dans la prise positive (mV-mA). 2. Réglez le sélecteur de fonctions à la position "mA source". 3. -
Page 12: Alimentation Avec Boucle Deux Fils Et Mesure De Courant
Alimentation avec boucle deux fils et mesure de courant 1. Insérez la fiche banane du fil d’essai noir dans la prise négative (COM) et la fiche banane du fil d’essai rouge dans la prise positive (mV-mA). 2. Réglez le sélecteur de fonctions à la position "Power/mA measure". 3.
