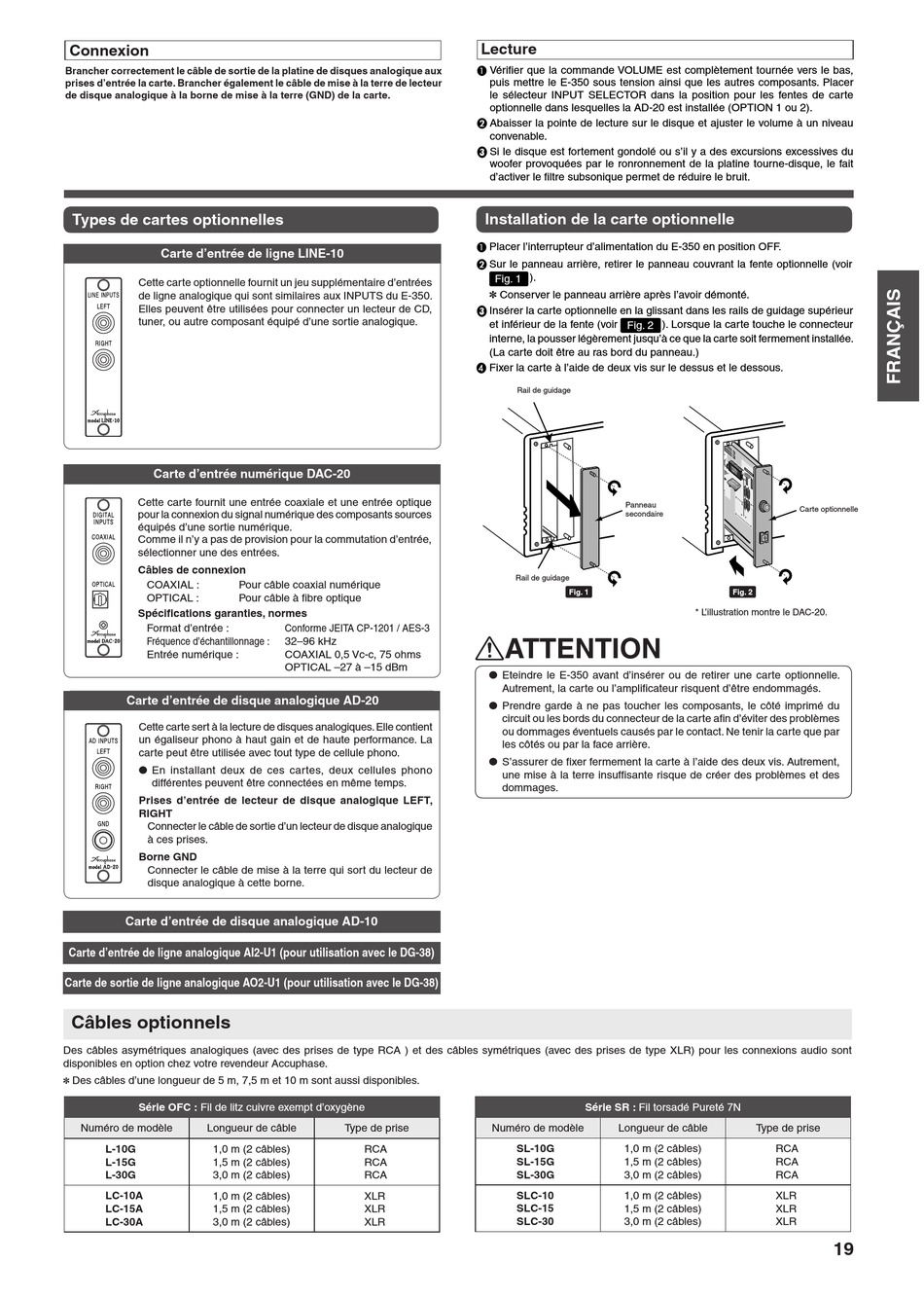

Cartes Optionnelles / Câbles Optionnels; Spécifi Cations Garanties - Accuphase E-350 Instruction Manual

Connexion
Brancher correctement le câble de sortie de la platine de disques analogique aux
prises d'entrée la carte. Brancher également le câble de mise à la terre de lecteur
de disque analogique à la borne de mise à la terre (GND) de la carte.
Types de cartes optionnelles
Carte d'entrée de ligne LINE-10
Cette carte optionnelle fournit un jeu supplémentaire d'entrées
de ligne analogique qui sont similaires aux INPUTS du E-350.
Elles peuvent être utilisées pour connecter un lecteur de CD,
tuner, ou autre composant équipé d'une sortie analogique.
Carte d'entrée numérique DAC-20
Cette carte fournit une entrée coaxiale et une entrée optique
pour la connexion du signal numérique des composants sources
équipés d'une sortie numérique.
Comme il n'y a pas de provision pour la commutation d'entrée,
sélectionner une des entrées.
Câbles de connexion
COAXIAL :
OPTICAL :
Spécifi cations garanties, normes
Format d'entrée :
Fréquence d'échantillonnage :
Entrée numérique :
Carte d'entrée de disque analogique AD-20
Cette carte sert à la lecture de disques analogiques. Elle contient
un égaliseur phono à haut gain et de haute performance. La
carte peut être utilisée avec tout type de cellule phono.
● En installant deux de ces cartes, deux cellules phono
différentes peuvent être connectées en même temps.
Prises d'entrée de lecteur de disque analogique LEFT,
RIGHT
Connecter le câble de sortie d'un lecteur de disque analogique
à ces prises.
Borne GND
Connecter le câble de mise à la terre qui sort du lecteur de
disque analogique à cette borne.
Carte d'entrée de disque analogique AD-10
Carte d'entrée de ligne analogique AI2-U1 (pour utilisation avec le DG-38)
Carte de sortie de ligne analogique AO2-U1 (pour utilisation avec le DG-38)
Câbles optionnels
Des câbles asymétriques analogiques (avec des prises de type RCA ) et des câbles symétriques (avec des prises de type XLR) pour les connexions audio sont
disponibles en option chez votre revendeur Accuphase.
✽
Des câbles d'une longueur de 5 m, 7,5 m et 10 m sont aussi disponibles.
Série OFC : Fil de litz cuivre exempt d'oxygène
Numéro de modèle Longueur de câble
L-10G 1,0 m (2 câbles)
L-15G
1,5 m (2 câbles)
L-30G 3,0 m (2 câbles)
LC-10A 1,0 m (2 câbles)
LC-15A 1,5 m (2 câbles)
LC-30A 3,0 m (2 câbles)
Pour câble coaxial numérique
Pour câble à fi bre optique
Conforme JEITA CP-1201 / AES-3
32–96 kHz
COAXIAL 0,5 Vc-c, 75 ohms
OPTICAL –27 à –15 dBm
Type de prise
RCA
RCA
RCA
XLR
XLR
XLR
Lecture
A Vérifi er que la commande VOLUME est complètement tournée vers le bas,
puis mettre le E-350 sous tension ainsi que les autres composants. Placer
le sélecteur INPUT SELECTOR dans la position pour les fentes de carte
optionnelle dans lesquelles la AD-20 est installée (OPTION 1 ou 2).
B Abaisser la pointe de lecture sur le disque et ajuster le volume à un niveau
convenable.
C Si le disque est fortement gondolé ou s'il y a des excursions excessives du
woofer provoquées par le ronronnement de la platine tourne-disque, le fait
d'activer le fi ltre subsonique permet de réduire le bruit.
Installation de la carte optionnelle
A Placer l'interrupteur d'alimentation du E-350 en position OFF.
B Sur le panneau arrière, retirer le panneau couvrant la fente optionnelle (voir
).
Fig. 1
✽ Conserver le panneau arrière après l'avoir démonté.
C Insérer la carte optionnelle en la glissant dans les rails de guidage supérieur
et inférieur de la fente (voir Fig. 2
interne, la pousser légèrement jusqu'à ce que la carte soit fermement installée.
(La carte doit être au ras bord du panneau.)
D Fixer la carte à l'aide de deux vis sur le dessus et le dessous.
Rail de guidage
Panneau
secondaire
Rail de guidage
Fig. 1
RATTENTION
● Eteindre le E-350 avant d'insérer ou de retirer une carte optionnelle.
Autrement, la carte ou l'amplifi cateur risquent d'être endommagés.
● Prendre garde à ne pas toucher les composants, le côté imprimé du
circuit ou les bords du connecteur de la carte afi n d'éviter des problèmes
ou dommages éventuels causés par le contact. Ne tenir la carte que par
les côtés ou par la face arrière.
● S'assurer de fi xer fermement la carte à l'aide des deux vis. Autrement,
une mise à la terre insuffi sante risque de créer des problèmes et des
dommages.
Série SR : Fil torsadé Pureté 7N
Numéro de modèle Longueur de câble
SL-10G 1,0 m (2 câbles)
SL-15G 1,5 m (2 câbles)
SL-30G 3,0 m (2 câbles)
SLC-10 1,0 m (2 câbles)
SLC-15 1,5 m (2 câbles)
SLC-30 3,0 m (2 câbles)
). Lorsque la carte touche le connecteur
Carte optionnelle
Fig. 2
* L'illustration montre le DAC-20.
Type de prise
RCA
RCA
RCA
XLR
XLR
XLR
