for use with the Valor 1300 Vogue fi replace only
1"
Base of appliance
(25 mm)
behind trim
39-3/4" (1009 mm)
Important information
The Four-Sided Trim kit 1337 is intended to be
installed on the Valor Vogue 1300 fi replaces fi tted
up on the wall or with a hearth.
Because this trim extends by 1 inch (25 mm)
under the base line of the fi rebox, the fi replace
must be framed so that it sits at least 1 inch
(25 mm) above the non-combustible fl oor or 2
inches (51 mm) above the combustible fl oor.
See details about framing and hearth requirements
in the 1300 Vogue's installation manual.
4001689-04
© Copyright Miles Industries Ltd. 2009. All rights reserved.
V
OGUE

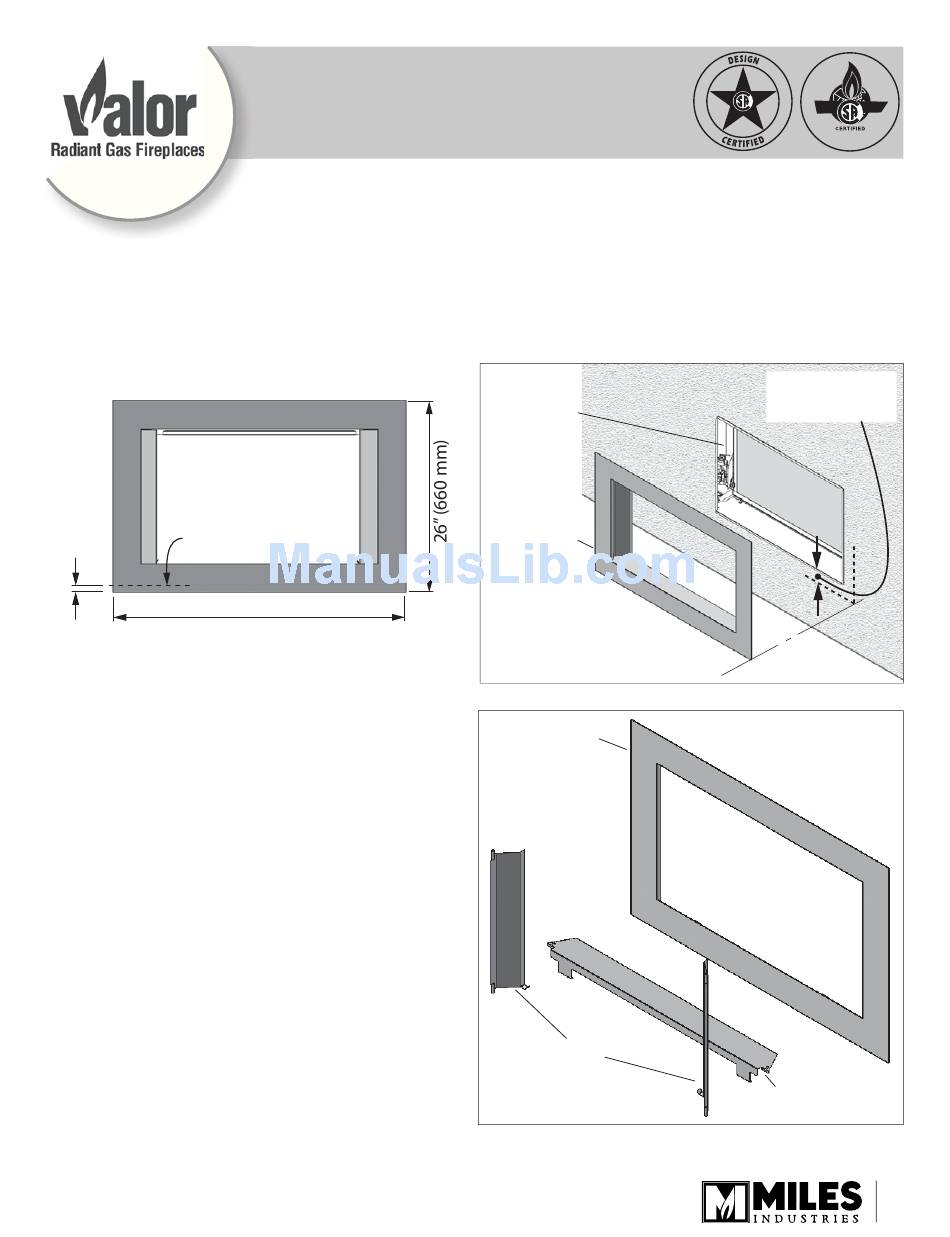

1337 Four-Sided Trim Kit
Installation Instructions
1300 Vogue
with wall
fi nish around
perimeter
1337 Four-
Sided Trim
Kit
Overview
Four-Sided Frame
Access Doors
Kit Content
Note: Trim extends
1" (25 mm) below
base of fi rebox
Plinth
1
Advertisement
Related Manuals for Valor 1337MFP
Summary of Contents for Valor 1337MFP
-
Page 1: Installation Instructions
Overview Important information Four-Sided Frame The Four-Sided Trim kit 1337 is intended to be installed on the Valor Vogue 1300 fi replaces fi tted up on the wall or with a hearth. Because this trim extends by 1 inch (25 mm) under the base line of the fi rebox, the fi replace must be framed so that it sits at least 1 inch (25 mm) above the non-combustible fl oor or 2 inches (51 mm) above the combustible fl oor. -
Page 2: Installation
Installation 1. Remove the window releasing the top first—see heater’s installation instructions. 2. Fit the four-sided trim to the fireplace and fix it with 4 screws provided. 3. Slide the plinth between the four-sided trim and the inner firebox; hook it to clips at the back of the four-sided trim. Use a flat blade screwdriver to open up the clips if necessary. Clips at backside of trim (trim shown transparent) Clips Two clips at backside of trim (trim shown transparent) © Copyright Miles Industries Ltd. 2009. All rights reserved. - Page 3 5. Sort the left hand side and the right hand side doors—the tab to open the door should be at the bottom. Take one door and locate the top hinge pin in the holed bracket located inside the top front of the outer firebox liner. Slide the door up as much as possible and fit the lower hinge pin in the bottom hole. 6. Repeat with the other door. The doors should be maintained closed by a magnet on each side of the window frame. Description Part Numbers 1337MFP 1337MFB Four-Sided Frame 4001671 4001671AZ Plinth 4001777AZ 4001777AZ LH Access Door 4001780AZ 4001780AZ RH Access Door 4001775AZ 4001775AZ Screws 4000661 4000661 Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
-
Page 4: Directives D'installation
OGUE Bordure à quatre côtés 1337 pour le foyer Valor Vogue 1300 seulement Directives d’installation Note : Bordure dépasse de 1 po (25 mm) sous la base du foyer Vogue 1300 avec mur fi ni jusqu’à l’ouverture Bordure à quatre côtés 1” Base de la boîte de foyer Base of appliance 1337 (25 mm) derrière la bordure behind trim 39-3/4” (1009 mm) Concept Renseignements importants Bordure La Bordure à quatre côtés 1337 est conçue pour le... - Page 5 Installation 1. Enlevez la fenêtre en commençant par le haut— consultez le guide d’installation fourni avec le foyer. 2. Installez la bordure à quatre côtés au foyer et fixez-la à l’aide de 4 vis fournies. 3. Insérez la plinthe entre la bordure et la caisse intérieure de la boîte de foyer; accrochez la plinthe aux attaches à l’arrière de la bordure. Utilisez un tournevis à lame pour ouvrir les attaches si elles sont trop serrées. Bordure transparente pour montrer les attaches Attaches Bordure transparente pour montrer les deux attaches © Tous droits réservés Miles Industries Ltd., 2009.
- Page 6 5. Il y a un panneau d’accès pour la gauche et un pour la droite. Ils peuvent être identifiés par la position de l’onglet—qui doit se trouver au bas. Insérez la cheville du haut du panneau dans le support de charnière du haut situé juste derrière le devant du foyer tel qu’indiqué. Glissez le panneau vers le haut et insérez la cheville du bas dans la perforation de la plinthe. 6. Répétez avec l’autre panneau. Les panneaux sont tenus fermés par un aimant situé de chaque côté sur le cadre de la fenêtre. Description de pièces 1337MFP 1337MFB Bordure à 4 côtés 4001671 4001671AZ Plinthe 4001777AZ 4001777AZ Panneau d’accès gauche 4001780AZ 4001780AZ Panneau d’accès droit 4001775AZ 4001775AZ Screws 4000661 4000661 Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier. Conçue et fabriquée par / pour Miles Industries Ltd.
