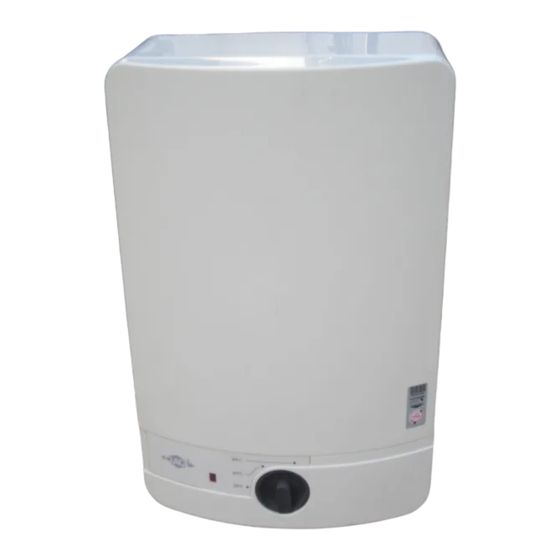

Water storage heater
Hide thumbs
Also See for S15:
- Operating and installation instructions (52 pages) ,
- Operating and installation instructions (26 pages)
Subscribe to Our Youtube Channel
Related Manuals for clage S15
Summary of Contents for clage S15
- Page 1 Warmwasserspeicher S10/S15 Water storage heater Montage- und Gebrauchsanleitung Installation and operating instructions CLAGE ...wi rtschaftl ich warme s Wasse r.
-
Page 2: Table Of Contents
Operating the S10-U/-O ... . 9 Gebrauch S15-U/-O ....10 Operating the S15-U/-O ... 10 Pflege und Wartung . -
Page 3: Sicherheitshinweise
Sicherheitshinweise For your own safety Montage, erste Inbetrieb- Installation, commissioning nahme und Wartung dieses and maintenance of this Gerätes dürfen nur durch appliance may only be einen anerkannten Fach- undertaken by an authorized handwerksbetrieb erfolgen, professional who will then der dabei für die Beachtung be responsible for adherence der bestehenden Normen und to the applicable standards... -
Page 4: Gerätebeschreibung
S10/15 Gerätebeschreibung Description of appliance • Der Elektro-Warmwasserspeicher • The electric water storage heater S10/S15 ist mit einem Kupfer- S10/S15 contains an inner innenkessel ausgestattet und dient copper container for supplying zur dezentralen Warmwasserver- hot water to one or more taps... -
Page 5: Abmessungen
Abmessungen Dimensions 3/8“ 1/2“ Installation Installation Zu beachten sind: The following regulations must be observed: • VDE 0100 • National regulations • DIN 1988 (Germany: VDE 0100 and • Bestimmungen der örtlichen DIN 1988) Energie- und Wasserversor- • The regulations of the local gungsunternehmen power and water utilities •... - Page 6 S10/15 Installation Installation Übertisch (S10/S15-O) Drucklose Installation Pressure-less installation Oversink (S10/S15-O) (Niederdruck): (low pressure) • Nur für eine einzelne Zapfstelle. • For one outlet only. 6 mm • Eine spezielle Niederdruck- Misch- • A special low-pressure mixing batterie für drucklose Installation battery for pressure-less ist erforderlich.
- Page 7 • The water pressure at the cold SG, Art.-Nr. 40011 für S10-O, • Der Wasserdruck am Kaltwasser- water connection must not exceed SGM, Art.-Nr. 40012 for S15-O anschluß darf maximal 5 bar 5 bar, otherwise a pressure betragen, anderenfalls Druck- reducing valve must be installed.
-
Page 8: Inbetriebnahme
Betrieb nehmen! completely filled with water before being started up! S10 ist für 220-240 Volt, S15 ist für 230 Volt ausgelegt S10 is designed for operation und darf nur an eine on 220-240 V AC, S15 for vorschriftsmäßig installierte... -
Page 9: Gebrauch S10-U/-O
Gebrauch (Typen S10-U/-O) Operating the S10-U/S10-O Am Gerät läßt sich die gewünschte The required temperature for the Temperatur für den Wasserinhalt water in the storage heater can be des Speichers einstellen. Das set on the appliance. The water is Wasser wird über das Warm- dispensed via the hot water tap of wasser-Zapfventil der installierten the installed fitting and can then be... -
Page 10: Gebrauch S15-U/-O
S10/15 Gebrauch (Typen S15-U/-O) Operating the S15-U/S15-O Nach Inbetriebnahme leuchtet die After switching on the storage Temperaturanzeige (2) bei 55 °C heater, the temperature indicator (2) und blinkt solange bis der Inhalt die lights up at 55 °C and flashes until eingestellte Temperatur erreicht hat. -
Page 11: Pflege Und Wartung
Pflege und Wartung Cleaning and maintenance • Kunststoffoberflächen und Armatu- • Plastic surfaces and fittings may ren nur feucht abwischen. Keine only be wiped with a damp cloth. scheuernden oder lösungsmittel- Never use abrasive cleaning haltigen Reinigungsmittel benutzen. agents or solvents. •... -
Page 12: Selbsthilfe Bei Problemen
/ relief valve if necessary. contact the Central Customer Service department of CLAGE Water does Check fuse and electrical connection, who will either assist you... -
Page 13: Ersatzteile
14 Thermostat 78.76.54.947 16 Anschlußklemme 68.31.31.003 15 Sicherheitstemperaturbegrenzer 78.76.93.016 17 Komponentengehäuse 07.98.63.029 16 Anschlußklemme 68.31.31.003 18 Bedienfolie S15-O (Übertischgerät) 07.98.64.015 17 Komponentengehäuse 07.98.37.017 Bedienfolie S15-U (Untertischgerät) 07.98.64.016 18 Bedienfolie S10-O (Übertischgerät) 07.98.64.013 19 Thermofühler S15-O (Übertischgerät) 07.98.77.037 Bedienfolie S10-U (Untertischgerät) 07.98.64.014... -
Page 14: Umweltschutz Und Recycling
Verpackung und Materialien Packaging and materials CLAGE denkt auch bei der CLAGE is very conscious of environ- Verpackung an den Umweltschutz. mental protection and this extends Durch saubere Trennung der Mate- to its packaging materials as well. -
Page 15: Garantiebedingungen
Für Ihr privat genutztes Warmwassergerät gewähren wir ab Kauf- From the date of purchase, CLAGE grants a 24 months' Guarantee datum eine Garantie von 24 Monaten, bei gewerblicher Nutzung period for your privately used hot water appliance and 12 months beträgt die Garantie 12 Monate. - Page 16 CLAGE GmbH Postfach 1680, D-21306 Lüneburg Pirolweg 1-5, D-21337 Lüneburg GERMANY Telefon (04131) 8901-0 Telefax (04131) 8 32 00 Doc. n° 07.98.91.629...
