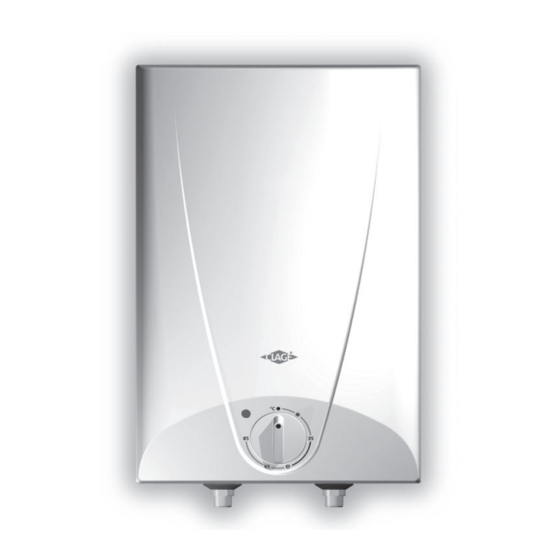

Water storage heater
Hide thumbs
Also See for S5-O:
- Operating and installation instructions (48 pages) ,
- Installation and operating instructions manual (28 pages) ,
- Installation and operating instructions manual (10 pages)
Related Manuals for clage S5-O
Summary of Contents for clage S5-O

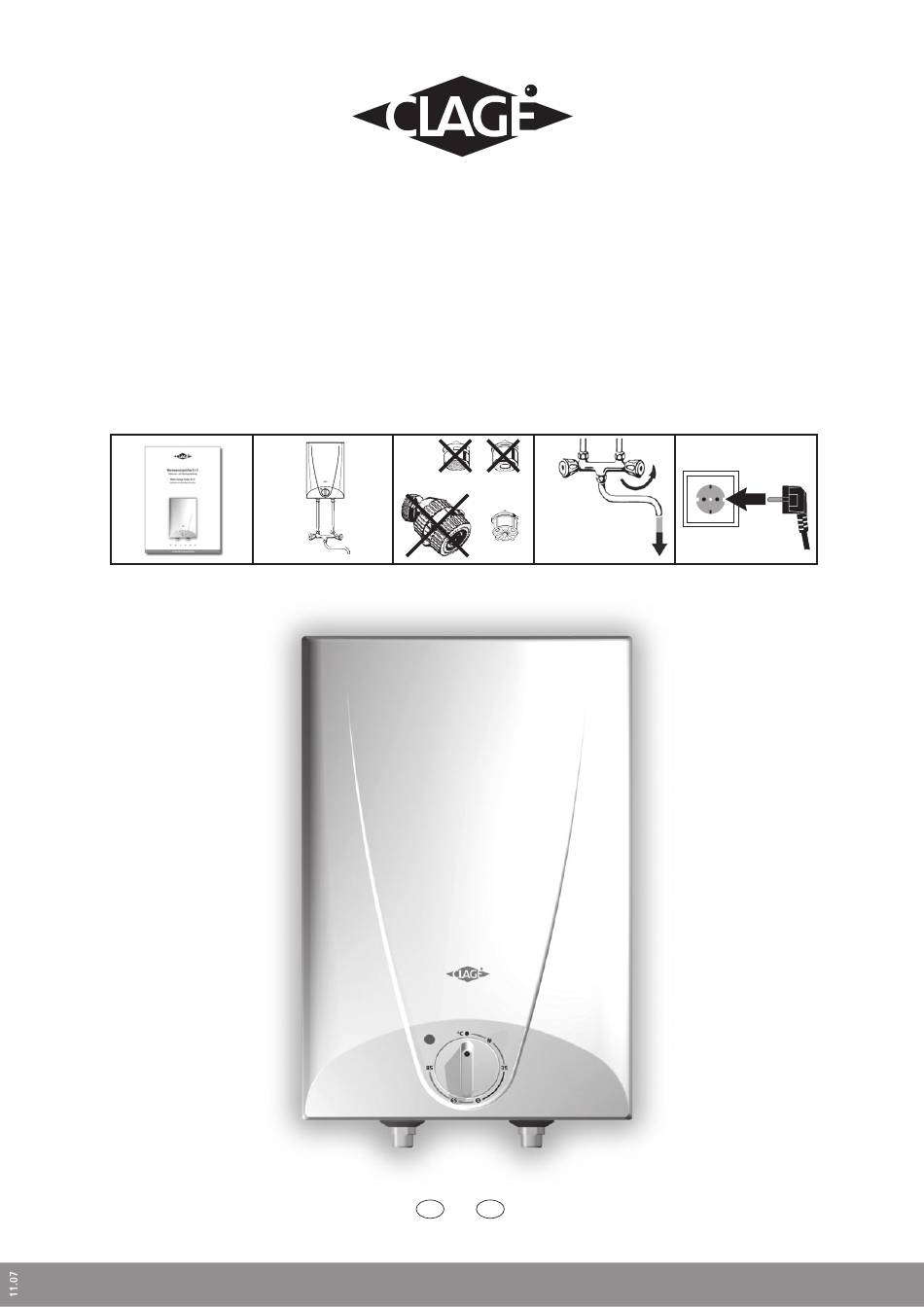

- Page 1 Warmwasserspeicher S 5-O Gebrauchs- und Montageanleitung Water storage heater S 5-O Installation and operating instructions ➊ ➋ ➌ ➍ ➎ …wirtschaftlich warmes Wasser.
-
Page 2: Geräteaufbau Und Ersatzteile
S5-O 1 Geräteaufbau und Ersatzteile Layout of the appliance / Spare parts Pos. Benennung Description Art.-Nr. Heizkörper 2000 W Heating element 2000 W 85200 Dichtung Gasket 85205 Temperaturregler Thermostat 85210 Bimetallsicherung Bimetal thermal safety 85215 Kontrolllampe Indicator lamp 84240 Temperaturreglerknopf mit Feder... -
Page 3: Table Of Contents
Inhaltsverzeichnis Contents 1. Geräteaufbau und Ersatzteile ....Seite 2 1. Layout of the appliance/Spare parts ..Page 2 2. -
Page 4: Gerätebeschreibung
S5-O Gerätebeschreibung Description of appliance • Der Kleinspeicher S5-O ist ein offenes, • The storage water heater S5-O is a druckloses Gerät zur dezentralen open (non-pressurized) water heater Warm wasserversorgung einer einzel- for the decentral hot water supply of a nen Zapfstelle, wie z.B. Küchenspüle. single outlet, e.g. kitchen sink. • Der Kleinspeicher hält ständig den • The storage water heater constantly... -
Page 5: Gebrauch
❄ Automatic anti-freeze function: schaltet ein, wenn Wassertemperatur heating is activated if water 15 min unter ca. 7 °C absinkt temperature falls below apr. 7 °C S5-O 10 min 35 …und der schwarze Bereich: 35 …and the black scale: 5 min Energie-Sparbereich energy saving range 40 °C... -
Page 6: Montage Und Wasseranschluss
S5-O Montage und Wasseranschluss Installation and water connections • Zu beachten ist DIN 1988 sowie die • Observe national standards and the Bestimmungen des örtlichen Wasser- regulations of the local water supply versorgungsunternehmens. companies. • Wird dieses Gerät dem Wasser • If this unit is exposed to mains druck der Anschlussstelle aus- water pressure, the water con- gesetzt, kann der Behälter undicht tainer may start leaking and cause werden und Wasserschäden ver-... -
Page 7: Elektroanschluss
Elektroanschluss Electrical connection Schaltplan Zu beachten sind: Warning: Circuit diagram • VDE 0100 • The installation must comply with current IEC regulations or national • Bestimmungen des örtlichen local regulations or any particular Energieversorgungsunternehmens regulations, specified by the local • Angaben auf Typenschild electricity supply company! • Technische Daten Seite 4 • Observe the rating plate and tech- • Das Gerät muss geerdet werden! nical specifications on page 4 ϑ... -
Page 8: Wartung Und Pflege
S5-O Wartung und Pflege Maintenance and cleaning Nur durch den Fachmann! By a professional only! Bei allen Arbeiten: Applicable to all maintenance work: • Gerät elektrisch vom Netz trennen. • Disconnect unit from the mains • Kalt und Warmwasser vom Gerät circuit. lösen. • Disconnect cold and hot water • Gerät abnehmen, über den Kalt pipes from unit. und Warmwasserauslaufstutzen • Remove unit, drain via the cold entleeren und auf den Tisch legen. -
Page 9: Garantiebedingungen
Für Ihr privat genutztes Warmwassergerät gewähren wir ab From the date of purchase, CLAGE grants a 24 months Kaufdatum eine Garantie von 24 Monaten, bei gewerblicher guarantee period for your privately used hot water appliance Nutzung beträgt die Garantie 12 Monate. - Page 10 S5-O Notizen / Notes...
- Page 11 Notizen / Notes...
- Page 12 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Fon +49 (0) 4131 · 8901-0 Fax +49 (0) 4131 · 83200 E-Mail: service@clage.de Internet: www.clage.de...
