Summary of Contents for Roban 600 scale fuselage

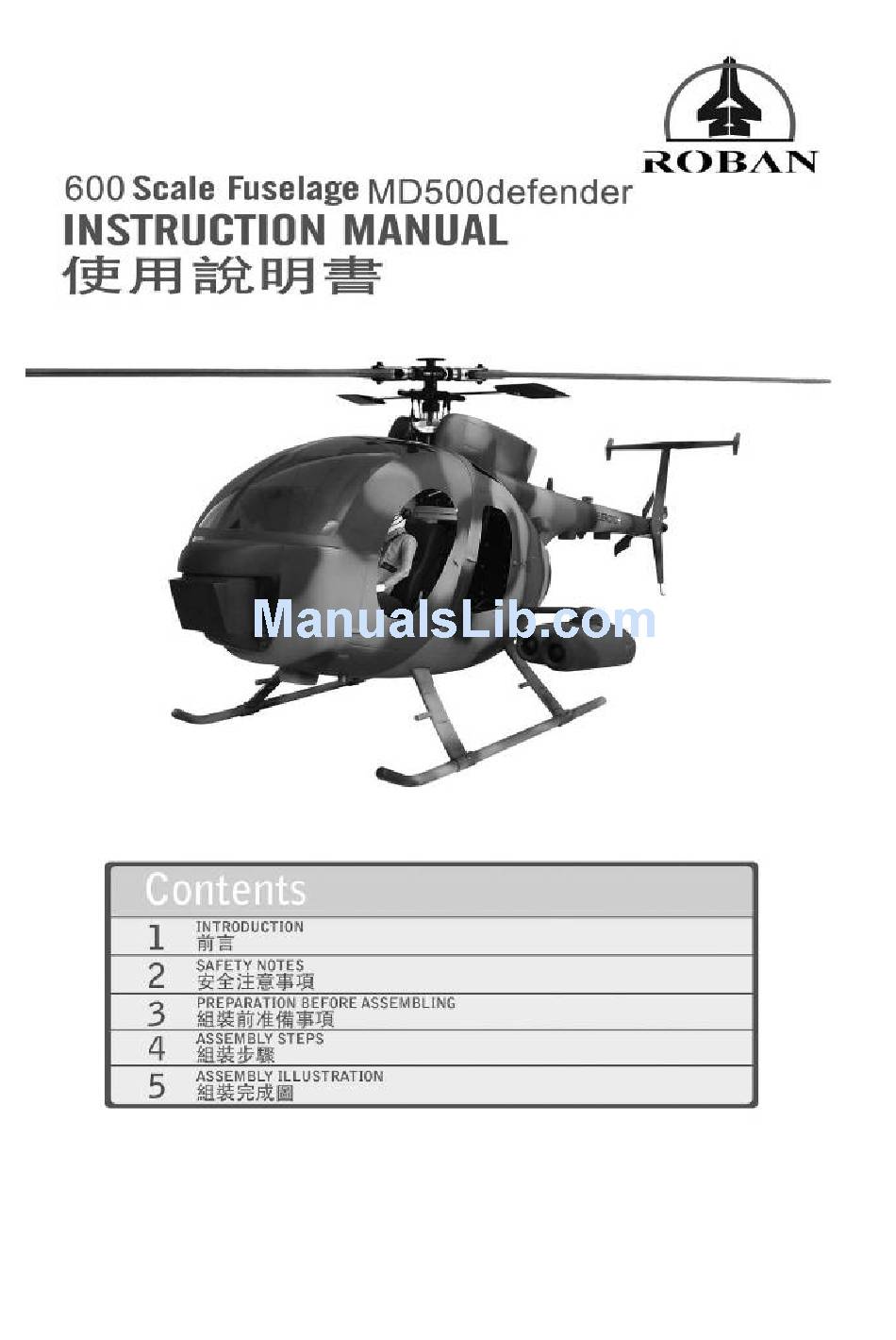

- Page 1 １...

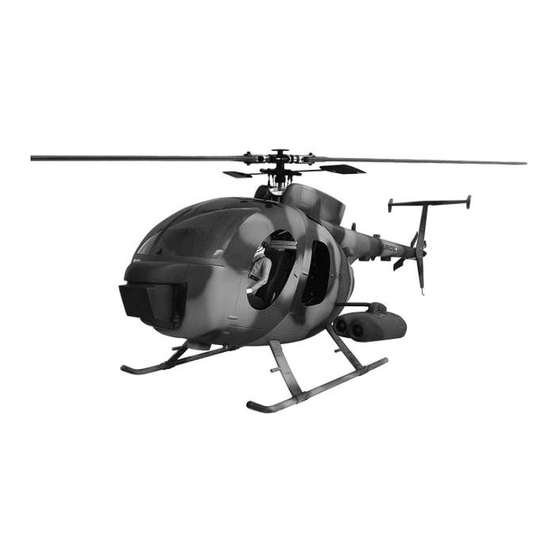

- Page 2 Thank yiu for buying YB Products.600 scale fuselage is designed as an easy to use. Please read the manual. carefully before assembling the model,and follow all precautions and recommendations located within the manual.Be sure to retain the manual for future reference,routine maintenance,and tuning.The scale fuselage is designed for T-REX 600Nitro Helicopter series...
- Page 3 600scale fuselge,suitable for T-REX600 ESP Helicopter series ＴＯＯＬ自備工具 ６００像真機殼，適用于Ｔ－ＲＥＸ ６００ＥＳＰ遙控直升機系列。 １：Ｃｕｔｔｅｒ ｋｎｉｆｅ． ２：Ｈｅｘａｇｏｎ ｓｃｒｅｗ ｄｒｉｖｅｒ ３：Ｐｈｉｌｌｉｐｓ ｓｃｒｅｗ ｄｒｉｖｅｒ． ４：Ｆｉｌｅ． ＢＥＦＯＲＥ ＡＳＳＥＭＢＬＩＮＧ組裝前准備事項。 ５：Ｄｉａｇｏｎａｌ ｃｕｔｔｉｎｇ ｐｌｉｅｒｓ．６：Ｓｉｌｉｃｏｎｅ ７：ＣＡ ｇｌｕｅ． ８：ＡＢ ｇｌｕｅ ９：Ｆｉｎｅ ｓａｎｄｐａｐｅｒ． 1:Check for all the psrts in the list come with the manual. １０：Ｓｃｉｓｓｏｒｓ． 2:Some basic tools are needed to help the assembly. １：美工刀 ２：六角起子 ３：十字起子 ４：锉刀 ５：斜口鉗 ６：透明矽膠 ７：瞬間膠 ８：ＡＢ膠 １：組裝之前請先確定內容是否有缺失，仔細詳對後方可進行組裝。 ９：細沙紙 １０：剪刀 ２：組裝過程裏需要一些簡單的工具協助組裝。...
- Page 4 把滑撬對准腳架孔位穿進去裝好。 把腳架對准機殼孔位放進去。 ４ 把機米對准腳架螺絲孔位用螺絲刀鎖緊滑撬；機米： 把自功螺絲對准腳架孔位用螺絲刀鈕緊．（自功螺絲： ３ｘ４ｍｍ，４個；）（注意把飞机壳放在一个平面上。） Ｔ３ｘ１０ｍｍ，４個；）（注意把飞机壳放在一个平面上。） ５ ６ 把挂彈支架插入挂彈槽位用手套緊．＜注意：分左右＞ 把挂彈支架插入機殼槽位用螺絲對准支架孔位鎖緊． 用快幹膠粘上。 （帶墊自功螺絲：３ｘ１６ｍｍ，２個；） ４...
- Page 5 ７ ８ 把木塊用快幹膠粘好＜注意：高度按各種機架而定＞ 把木塊孔位對准機架孔位用螺絲鎖緊．（內六角機牙螺 絲：３ｘ２０ｍｍ，４個．墊片：３．２ｘ８ｍｍ，４個；） １０ ９ 把機架裝進機殼。 把海棉沿機架尾管套平機殼尾部。 １１ １２ 把尾旋用螺絲刀鈕緊。 把机架對准機壳中心用螺絲鎖住機殼底板．（自功帶 墊螺絲：３ｘ１６ｍｍ，４個；） ５...
- Page 6 １４ 把Φ１２．０ｍｍ燈蓋對准機頭底部的燈座用快幹膠粘好。 把Φ１２．０ｍｍ和Φ７．０ｍｍ燈蓋對准機殼尾部的燈座用快幹膠粘好 。 １６ １５ 把公仔粘好在座椅上。 把座椅放入头部 ，再用ＡＢ膠粘好。 ＜可以用快干胶，ＡＢ胶，等 粘贴＞ １７ １９ 把垂尾對准平尾槽位用Ａ，Ｂ膠粘好．＜注意：左右高度 把垂尾孔位對准尾旋孔位用螺絲鎖緊．（內六角機牙 要平行．＞ 螺絲：３ｘ３５ｍｍ，２個；墊片：３．２ｘ７ｍｍ，２個；） ６...
- Page 7 ２０ １８ 把小垂尾對准平尾孔位用螺絲鎖緊．（自功帶墊螺 把天線對准機殼尾巴底部孔位用手扭緊。 絲：２ｘ５ｍｍ，２個；） ７...
- Page 8 ＥＳＰ ＥＳＰ ８...
