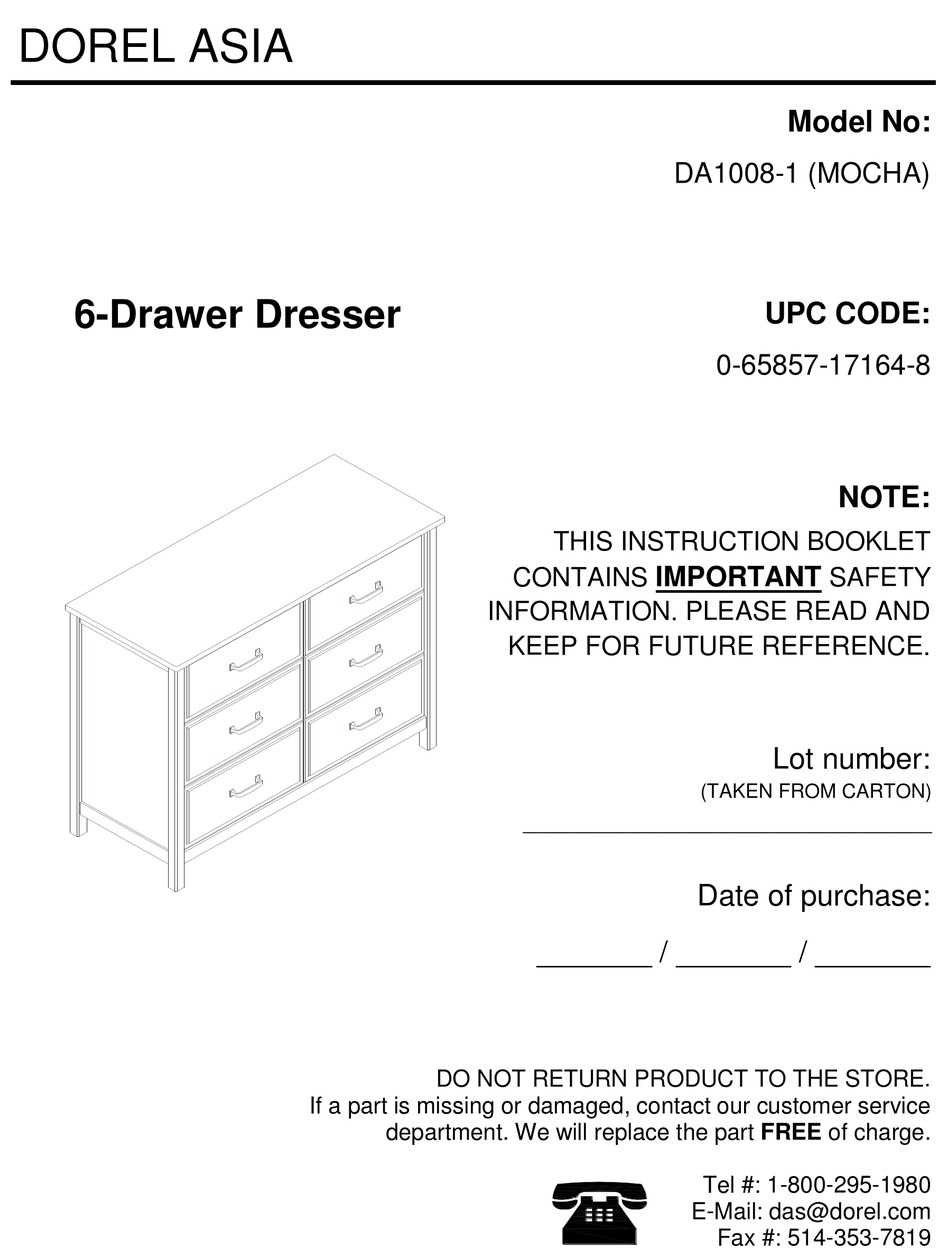

DOREL ASIA
Model No:
DA1008-1 (MOCHA)
6-Drawer Dresser
UPC CODE:
0-65857-17164-8
NOTE:
THIS INSTRUCTION BOOKLET
IMPORTANT
CONTAINS
SAFETY
INFORMATION. PLEASE READ AND
KEEP FOR FUTURE REFERENCE.
Lot number:
(TAKEN FROM CARTON)
_____________________________________
Date of purchase:
_______ / _______ / _______
DO NOT RETURN PRODUCT TO THE STORE.
If a part is missing or damaged, contact our customer service
department. We will replace the part FREE of charge.
NEED HELP!
Tel #: 1-800-295-1980
CALL US FOR ASSISTA
E-Mail: das@dorel.com
1-800-295-1980
Fax #: 514-353-7819
DO NOT RETURN PROD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DA1008-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Dorel DA1008-1

Summary of Contents for Dorel DA1008-1

  • Page 1 DOREL ASIA Model No: DA1008-1 (MOCHA) 6-Drawer Dresser UPC CODE: 0-65857-17164-8 NOTE: THIS INSTRUCTION BOOKLET IMPORTANT CONTAINS SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Lot number: (TAKEN FROM CARTON) _____________________________________ Date of purchase: _______ / _______ / _______ DO NOT RETURN PRODUCT TO THE STORE.

  • Page 2: Care And Cleaning

    Check bolts/screws periodically and tighten them if necessary. LIMITED WARRANTY Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy any such defect. This warranty covers 1 year from the date of original purchase.

  • Page 3: Hardware List

    6-Drawer Dresser DA1008-1 HARDWARE LIST Ø8 * 30 mm Ø6 * 20 mm Ø15* 11 mm LARGE WOOD DOWEL SMALL WOOD DOWEL LARGE CAM LOCK 22 PCS 24 PCS 18 PCS Ø7 * 36 mm Ø13 * 10 mm Ø7 * 28 mm...

  • Page 4: Safety Strap

    6-Drawer Dresser DA1008-1 HARDWARE LIST Ø5/32" * 19mm SMALL BOLT SAFETY STRAP 12 PCS 1 KIT...

  • Page 5: Parts List

    6-Drawer Dresser DA1008-1 PARTS LIST TOP PANEL LEFT SIDE FRAME RIGHT SIDE FRAME MIDDLE PANEL 1 PC 1 PC 1 PC 1 PC FRONT BOTTOM BACK BOTTOM FRONT TOP RAIL BACK TOP RAIL RAIL PANEL 1 PC 1 PC 1 PC...
  • Page 6 6-Drawer Dresser DA1008-1 STEP 1 Insert large cam bolts (4) into the front rails (E & F), back bottom panel (H), left side frame (B) and right side frame (C) as shown below.
  • Page 7 6-Drawer Dresser DA1008-1 STEP 2 Insert large cam locks (3) and large wood dowels (1) into the middle panel (D) as shown. Secure rails (E, F and G) and back bottom panel (H) to the middle panel (D) by rotating the large cam locks (3) on middle panel (D) 1/2 turn clockwise using a Phillips head screwdriver (not included).
  • Page 8 6-Drawer Dresser DA1008-1 STEP 3 Insert large wood dowels (1) into the left side frame (B). Insert large cam locks (3) into the rails (E, F and G) and back bottom panel (H). Attach left side frame (B) to the assembled unit as shown.
  • Page 9 6-Drawer Dresser DA1008-1 STEP 4 Insert large wood dowels (1) into the right side frame (C). Insert large cam locks (3) into the rails (E, F and G) and back bottom panel (H). Attach right side frame (C) to the assembled unit as shown.
  • Page 10 6-Drawer Dresser DA1008-1 STEP 5 Insert large wood dowels (1) into the support panel (P). Attach support panel (P) to the assembled unit as shown. Secure the support panel (P) to the middle panel (D) with large bolt (9) as shown. Use Allen key (11) to tighten the bolt.
  • Page 11 6-Drawer Dresser DA1008-1 STEP 6 Insert large cam bolts (4) into the top panel (A).
  • Page 12 6-Drawer Dresser DA1008-1 STEP 7 Insert large wood dowels (1) into the left side frame (B), middle panel (D) and right side frame (C) as shown. Insert large cam locks (3) into the side frames (B & C) and middle panel (D).
  • Page 13 6-Drawer Dresser DA1008-1 STEP 8 Attach back panel (O) to the assembled frame with round head screws (8). Use a Phillips head screwdriver (not included) to tighten the screws.
  • Page 14 6-Drawer Dresser DA1008-1 STEP 9 Insert small cam bolts (6) and small wood dowels (2) into the front drawer panel (I). Insert small cam locks (5) into the left drawer side (K) and right drawer side (L). Attach drawer sides (K & L) to the front drawer panel (I). Secure the drawer sides by rotating small cam locks (5) 1/2-turn clockwise using a Phillips head screwdriver (not included).
  • Page 15 6-Drawer Dresser DA1008-1 STEP 10 Attach drawer back (N) to the drawer sides (K & L) with flat head screws (7). Use a Phillips head screwdriver (not included) to tighten the screws. Attach handle (12) to the front drawer panel (I) with small bolts (13).
  • Page 16 6-Drawer Dresser DA1008-1 STEP 11 Insert all drawers into the assembled unit.
  • Page 17 6-Drawer Dresser DA1008-1 CAUTION: This unit is intended for use only with the products and/or maximum weights indicated. Use with other products and/or products heavier than the maximum weights indicated may result in instability or cause possible injury. That's it! You've finished assembling your 6-drawer dresser! DO NOT RETURN PRODUCT TO THE STORE.
  • Page 18 Furniture Wall Safety Strap SHORT MOUNTING BRACKET SAFETY WALL STRAP LONG SCREW SCREW 4 PCS 2 PCS 2 PCS 2 PCS TOOLS NECESSARY: RUBBER MALLET AND PHILLIPS SCREW DRIVER ARE NOT INCLUDED. NOTE: 3/8" DRILL BIT AND ELECTRIC DRILL ARE NOT PROVIDED. WARNING: WHEN UPRIGHT, IT IS POSSIBLE THAT THE FURNITURE MAY TIP OVER.

  • Page 19: Customer Service

    MODEL #: DA1008-1 Customer Service PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING NUMBERS SHOULD THERE BE ANY MISSING OR DEFECTIVE PART(S). Customer Service Phone Number 1-800-295-1980 Email: das@dorel.com Customer Service Fax Number 514-353-7819...
  • Page 20 Si falta una pieza o está dañada, contacte nuestro departamento de servicio a la clientela. Reemplazaremos la pieza SIN cargo. NEED HELP! Tel #: 1-800-295-1980 CALL US FOR ASSISTANCE Correo electrónico: das@dorel.com 1-800-295-1980 Fax #: 514-353-7819 DO NOT RETURN PRODUCT TO S E-MAIL:DAS@DOREL.COM...

  • Page 21: Cuidado Y Limpieza

    GARANTÍA LIMITADA Dorel garantiza que este producto está libre de defectos de material y mano de obra y se compromete a remediar cualquiera de esos defectos. Esta garantía cubre 1 año a partir de la fecha de compra original. Esta garantía es válida únicamente si se presenta una prueba de compra.

  • Page 22: Lista De Accesorios

    Cómoda de 6 Cajones DA1008-1 LISTA DE ACCESORIOS Ø8 * 30 mm Ø6 * 20 mm Ø15* 11 mm CLAVIJA DE MADERA CLAVIJA DE MADERA SEGURO DE LEVA GRANDE PEQUEÑA GRANDE 22 PZAS 24 PZAS 18 PZAS Ø7 * 36 mm Ø13 * 10 mm...
  • Page 23 Cómoda de 6 Cajones DA1008-1 LISTA DE ACCESORIOS Ø5/32" * 19mm PERNO PEQUEÑO CORREA DE SEGURIDAD 12 PZAS 1 KIT...

  • Page 24: Lista De Piezas

    Cómoda de 6 Cajones DA1008-1 LISTA DE PIEZAS TAPA DE LA MARCO LATERAL MARCO LATERAL PANEL CENTRAL CÓMODA IZQUIERDO DERECHO 1 PZA 1 PZA 1 PZA 1 PZA BARRA SUPERIOR BARRA INFERIOR BARRA SUPERIOR PANEL INFERIOR ANTERIOR ANTERIOR POSTERIOR POSTERIOR...
  • Page 25 Cómoda de 6 Cajones DA1008-1 ETAPA 1 Inserte pernos de leva grandes (4) en las barras anteriores (E y F), el panel inferior posterior (H), el marco lateral izquierdo (B) y el marco lateral derecho (C) como ilustrado.
  • Page 26 Cómoda de 6 Cajones DA1008-1 ETAPA 2 Inserte seguros de leva grandes (3) y clavijas de madera grandes (1) en el panel central (D) como ilustrado. Fije las barras (E, F y G) y el panel inferior posterior (H) al panel central (D) girando los seguros de leva grandes (3) ubicados en el panel central (D) 1/2 vuelta en sentido horario con un destornillador Phillips (no incluido).
  • Page 27 Cómoda de 6 Cajones DA1008-1 ETAPA 3 Inserte clavijas de madera grandes (1) en el marco lateral izquierdo (B). Inserte seguros de leva grandes (3) en las barras (E, F y G) y en el panel inferior posterior (H). Una el marco lateral izquierdo (B) con la unidad ya ensamblada como ilustrado.
  • Page 28 Cómoda de 6 Cajones DA1008-1 ETAPA 4 Inserte clavijas de madera grandes (1) en el marco lateral derecho (C). Inserte seguros de leva grandes (3) en las barras (E, F y G) y en el panel inferior posterior (H). Una el marco lateral derecho (C) a la unidad ya ensamblada.
  • Page 29 Cómoda de 6 Cajones DA1008-1 ETAPA 5 Inserte clavijas de madera grandes (1) en el panel de soporte (P). Una el panel de soporte (P) con la unidad ya ensamblada como ilustrado. Fije el panel de soporte (P) al panel central (D) con pernos grandes (9) como ilustrado.
  • Page 30 Cómoda de 6 Cajones DA1008-1 ETAPA 6 Inserte pernos de leva grandes (4) en la tapa de la cómoda (A).
  • Page 31 Cómoda de 6 Cajones DA1008-1 ETAPA 7 Inserte clavijas de madera grandes (1) en el marco lateral izquierdo (B), el panel central (D) y el marco lateral derecho (C) como ilustrado. Inserte seguros de leva grandes (3) en los marcos laterales (B y C) y el panel central (D).
  • Page 32 Cómoda de 6 Cajones DA1008-1 ETAPA 8 Una el panel posterior (O) con el marco ya ensamblado con tornillos de cabeza redonda (8). Utilice un destornillador Phillips (no incluido) para ajustar los tornillos.
  • Page 33 Cómoda de 6 Cajones DA1008-1 ETAPA 9 Inserte pernos de leva pequeños (6) y clavijas de madera pequeñas (2) en el frente del cajón (I). Inserte seguros de leva pequeños (5) en el lado izquierdo del cajón (K) y el lado derecho del cajón (L).
  • Page 34 Cómoda de 6 Cajones DA1008-1 ETAPA 10 Una el lado posterior del cajón (N) con los lados del cajón (K y L) con tornillos de cabeza plana (7). Utilice un destornillador Phillips (no incluido) para ajustar los tornillos. Instale una manija (12) en el frente del cajón (I) con pernos pequeños (13).
  • Page 35 Cómoda de 6 Cajones DA1008-1 ETAPA 11 Inserte todos los cajones en la cómoda.
  • Page 36 Si falta una pieza o está dañada, contacte nuestro departamento de servicio a la clientela. Reemplazaremos la pieza SIN cargo. NEED HELP! Tel #: 1-800-295-1980 CALL US FOR ASSISTANC Correo electrónico: das@dorel.com 1-800-295-1980 Fax #: 514-353-7819 DO NOT RETURN PRODUC E-MAIL:DAS@DOREL.COM...
  • Page 37 Correa de seguridad para fijar el mueble a la pared Lista de tornillos y accesorios CORREA DE SEGURIDAD PARA GANCHO DE METAL TORNILLO LARGO TORNILLO CORTO LA PARED 4 PZAS 2 PZAS 2 PZAS 2 PZAS HERRAMIENTAS NECESARIAS: LA MASA DE CAUCHO Y EL DESTORNILLADOR PHILLIPS NO ESTÁN INCLUIDOS. NOTA: LA MECHA DE 5/16"...
  • Page 38 MODELO #: DA1008-1 Servicio a la Clientela POR FAVOR, NO DEVUELVA ESTE PRODUCTO A LA TIENDA POR FAVOR, CONTACTE LOS REPRESENTANTES DEL SERVICIO A LA CLIENTELA A LOS SIGUIENTES NÚMEROS SI FALTA UNA PIEZA O ESTÁ DEFECTUOSA. Número de teléfono del Servicio a la Clientela 1-800-295-1980 Email: das@dorel.com...
  • Page 39 Si une pièce est manquante ou endommagée, veuillez communiquer avec notre service à la clientèle. Nous la remplacerons GRATUITEMENT. NEED HELP! CALL US FOR ASSISTA Tél : 1-800-295-1980 Courriel : das@dorel.com 1-800-295-1980 Fax : 514-353-7819 DO NOT RETURN PRO E-MAIL:DAS@DOREL.

  • Page 40: Entretien Et Nettoyage

    GARANTIE LIMITÉE Dorel garantit que ce produit est exempt de tout défaut de matériaux et de fabrication et s'engage à remédier à un tel défaut. Cette garantie a une validité de 1 an à compter de la date originelle d'achat. Cette garantie est valide uniquement sur présentation de la preuve d'achat.
  • Page 41 Commode 6 Tiroirs DA1008-1 LISTE DE QUINCAILLERIE Ø8 * 30 mm Ø6 * 20 mm Ø15* 11 mm GRAND VERROUILLAGE À GRAND GOUJON DE BOIS PETIT GOUJON DE BOIS CAME 22 PCES 24 PCES 18 PCES Ø7 * 36 mm Ø13 * 10 mm...
  • Page 42 Commode 6 Tiroirs DA1008-1 LISTE DE QUINCAILLERIE Ø5/32" * 19mm PETIT BOULON COURROIE DE SÉCURITÉ 12 PCES 1 KIT...

  • Page 43: Liste De Pièces

    Commode 6 Tiroirs DA1008-1 LISTE DE PIÈCES PANNEAU DU CADRE LATÉRAL CADRE LATÉRAL PANNEAU DESSUS GAUCHE DROIT CENTRAL 1 PCE 1 PCE 1 PCE 1 PCE BARRE PANNEAU BARRE BARRE INFÉRIEURE SUPÉRIEURE INFÉRIEUR SUPÉRIEURE AVANT AVANT ARRIÈRE ARRIÈRE 1 PCE...
  • Page 44 Commode 6 Tiroirs DA1008-1 ÉTAPE 1 Insérez des grands boulons à came (4) dans les barres antérieures (E et F), le panneau inférieur postérieur (H), le cadre latéral gauche (B) et le cadre latéral droit (C) comme illustré plus bas.
  • Page 45 Commode 6 Tiroirs DA1008-1 ÉTAPE 2 Insérez des grands verrouillages à came (3) et des grands goujons de bois (1) dans le panneau central (D) comme illustré. Fixez les barres (E, F et G) et le panneau inférieur arrière (H) avec le panneau central (D) en tournant les grands verrouillages à...
  • Page 46 Commode 6 Tiroirs DA1008-1 ÉTAPE 3 Insérez des grands goujons de bois (1) dans le cadre latéral gauche (B). Insérez des grands verrouillages à came (3) dans les barres (E, F et G) et dans le panneau inférieur arrière (H).
  • Page 47 Commode 6 Tiroirs DA1008-1 ÉTAPE 4 Insérez des grands goujons de bois (1) dans le cadre latéral droit (C). Insérez des grands verrouillages à came (3) dans les barres (E, F et G) et dans le panneau inférieur arrière (H).
  • Page 48 Commode 6 Tiroirs DA1008-1 ÉTAPE 5 Insérez des grands goujons de bois (1) dans le panneau de support (P). Attachez le panneau de support (P) à l'unité déjà assemblée comme illustré. Fixez le panneau de support (P) au panneau central (D) avec des grands boulons (9) comme illustré.
  • Page 49 Commode 6 Tiroirs DA1008-1 ÉTAPE 6 Insérez des grands boulons à came (4) dans le panneau du dessus (A).
  • Page 50 Commode 6 Tiroirs DA1008-1 ÉTAPE 7 Insérez des grands goujons de bois (1) dans le cadre latéral gauche (B), dans le panneau central (D) et dans le cadre latéral droit (C) comme illustré. Insérez des grands verrouillages à came (3) dans les cadres latéraux (B et C) et dans le panneau central (D).
  • Page 51 Commode 6 Tiroirs DA1008-1 ÉTAPE 8 Attachez le panneau postérieur (O) à la commode déjà assemblée avec des vis à tête bombée (8). Servez-vous d'un tournevis cruciforme (non compris) pour serrer les vis.
  • Page 52 Commode 6 Tiroirs DA1008-1 ÉTAPE 9 Insérez des petits boulons à came (6) et des petits goujons de bois (2) dans le devant du tiroir (I). Insérez des petits verrouillages à came (5) dans le côté gauche du tiroir (K) et le côté droit du tiroir (L).
  • Page 53 Commode 6 Tiroirs DA1008-1 ÉTAPE 10 Attachez le côté postérieur du tiroir (N) aux côtés du tiroir (K et L) avec des vis à tête plate (7). Servez-vous d'un tournevis cruciforme (non compris) pour serrer les vis. Attachez une poignée (12) au devant du tiroir (I) avec des petits boulons (13).
  • Page 54 Commode 6 Tiroirs DA1008-1 ÉTAPE 11 Insérez tous les tiroirs dans la commode déjà assemblée.
  • Page 55 Commode 6 Tiroirs DA1008-1 ATTENTION: Cette unité est conçue pour être utilisée seulement avec les produits et/ou les poids maximum indiqués. L'utilisation avec d'autres produits et/ou des produits plus lourds que les poids maximum indiqués peut entraîner de l'instabilité et causer des blessures.
  • Page 56 Sangle de sécurité pour ancrer le meuble au mur Liste de quincaillerie SANGLE DE SÉCURITÉ CROCHET DE MÉTAL VIS LONGUE VIS COURTE POUR LE MUR 4 PCES 2 PCES 2 PCES 2 PCES OUTILS NÉCESSAIRES: LE MAILLET EN CAOUTCHOUC ET LE TOURNEVIS PHILLIPS NE SONT PAS NOTE: LA MÈCHE DE 5/16"...
  • Page 57 MODÈLE #: DA1008-1 Service à la Clientèle S.V.P. NE PAS RETOURNER CE PRODUIT AU MAGASIN S.V.P. CONTACTEZ NOS REPRÉSENTANTS DU SERVICE À LA CLIENTÈLE AUX NUMÉROS SUIVANTS SI VOUS AVEZ DES PIÈCES MANQUANTES OU DÉFECTUEUSES. No. de téléphone du Service à la clientèle: 1-800-295-1980 Courriel: das@dorel.com...
