Parrot MULTICAN User Manual page 23

Parrot CK3100 LCD
5
1
Parrot
5
1
4
Mute
2
Parrot
CK3100 LCD
2
2

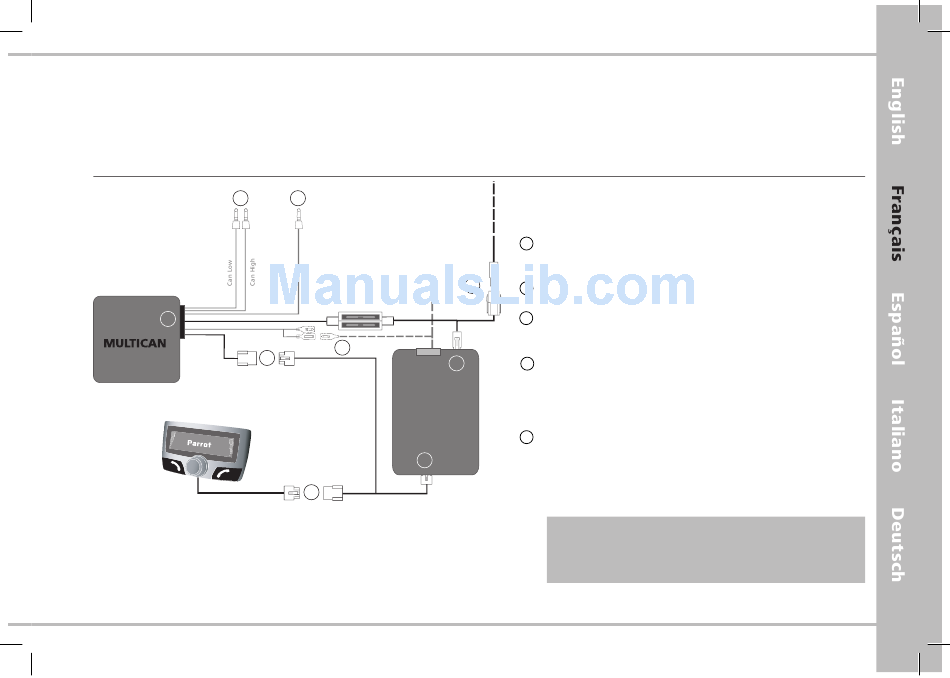

1 Connectez le câble d'alimentation de l'interface Parrot MULTICAN au connecteur
14 voies du boitier Parrot MULTICAN.
3
2 Connectez le clavier de commande au câble d'alimentation de l'interface.
3 Connecter le câble d'alimentation de l'interface Parrot MULTICAN sur le boitier
Parrot et sur le câble Power du carkit Parrot.
4 Connecter le fil jaune Mute de l'interface Parrot MULTICAN
3
- au fil jaune du câble mute Parrot
- et à l'entrée mute de l'autoradio si votre
système audio possède cette entrée.
5 Consultez le chapitre « Installation spécifique à la voiture » afin de respecter le
branchement du protocole CAN.
ATTENTION :
NE PAS RELIER DIRECTEMENT LE FIL ORANGE DU KIT
PARROT A UNE TENSION APRES CONTACT « + 15 ».
CETTE FONCTION EST DEJA REALISEE PAR LE PARROT MULTICAN
