Parrot MULTICAN User Manual

Steering wheel mounted control for parrot bluetooth ck3000 evolution, ck3100 lcd
Hide thumbs Also See for MULTICAN:
Table of Contents

  • English

  • Français
    • Contenu de L'emballage
    • Installation
    • Introduction
    • Installation Spécifique À la Voiture
    • Fonctionnaltés
    • Première Utilisation
    • Vérification de L'installation
    • Hotline
      • Français
    • Reinstaller Le Multican Dans Une Voiture Differente

  • Español
    • Contenido del Paquete
    • Instalación
    • Introducción
    • Instalación Específica para el Coche
    • Comprobación de la Instalación
    • Funciones
    • Primera Utilización
    • Asistencia Técnica
      • Español
    • Reinstalar el Multican en un Coche Nuevo

  • Italiano
    • Contenuto Della Confezione
    • Installazione
    • Introduzione
    • Installazione Specifica del Veicolo
    • Funzioni
    • Primo Utilizzo
    • Verifica Dell'installazione
    • Hotline
    • Reinstallazione in Un'altra AUTO

  • Deutsch
    • Allgemeine Installation
    • Einführung
    • Verpackungsinhalt
    • Spezifische Installation Je Nach Kraftfahrzeug
    • Erste Verwendung
    • Funktionen
    • Prüfung Der Installation
    • Hotline
      • Deutsch
      • General Information
      • Information Générale
      • Datos Generales
      • Informazioni Generali
    • NEUINSTALLATION in einem anderen Kraftfahrzeug
    • Allgemeine Informationen

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

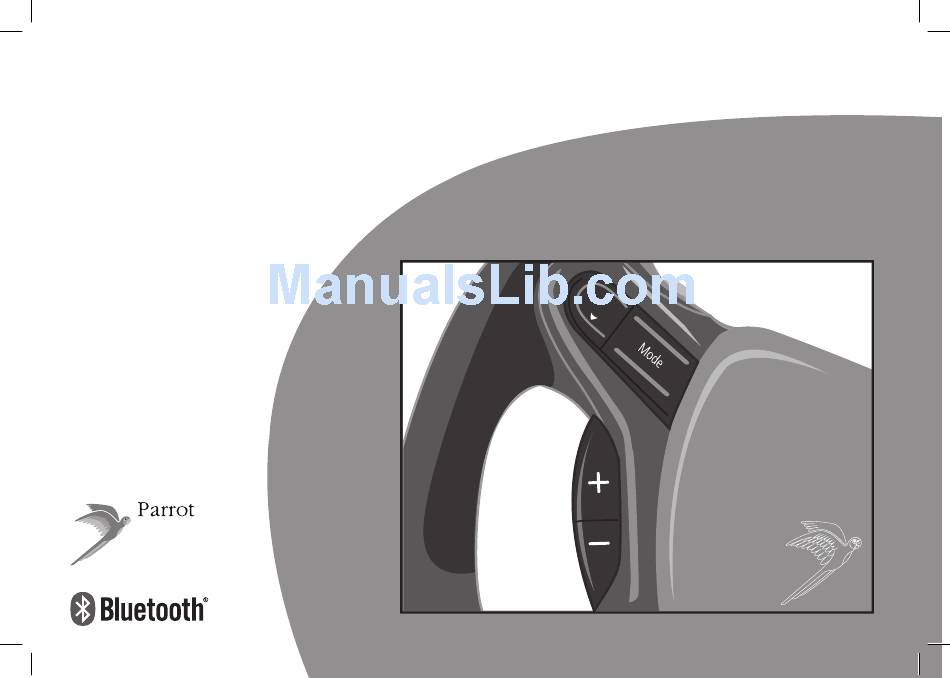

Steering wheel mounted control
Parrot MULTICAN
®
For Parrot Bluetooth
CK3000 EVOLUTION
CK3100 LCD
hands-free car kits
User Guide

Advertisement

Table of Contents
loading

Related Manuals for Parrot MULTICAN

Summary of Contents for Parrot MULTICAN

  • Page 1 Steering wheel mounted control Parrot MULTICAN ® For Parrot Bluetooth CK3000 EVOLUTION CK3100 LCD hands-free car kits User Guide...
  • Page 2 Parrot MULTICAN • English..............3 • Français..............19 • Español..............35 • Italiano..............51 • Deutsch..............67...

  • Page 4: Table Of Contents

    CONTENTS • INTRODUCTION ................• KIT CONTENTS ................• FITTING ..................• VEHICLE SPECIFIC FITTING PROCEDURE ........• CHECKING THE WIRING ..............• FIRST TIME USE ................• FEATURES ..................• ..... REINSTALLING THE PARROT MULTICAN IN A DIFFERENT CAR • HOTLINE ..................• GENERAL INFORMATION .............

  • Page 5: Introduction

    (SWC) to your Parrot hands-free kit. With this The power supply for the Parrot MULTICAN interface is taken from the power cable of the Parrot interface, you will be able to make phone calls via the steering wheel controls while keeping hands-free kit.
  • Page 6 Parrot CK3000 EVOLUTION 1 Connect the power cable of the Parrot MULTICAN interface to the 14-way connector of the Parrot MULTICAN unit. 2 Join the connector of the kit’s control keypad to the connector on the interface’s power cable. 3 Connect the Parrot MULTICAN interface’s power cable to the Parrot control unit and to the power cable of the hands-free kit.
  • Page 7 4 Connect the yellow mute wire of the Parrot MULTICAN interface: - To the Parrot yellow mute wire Parrot - And to the car stereo’s mute input if applicable CK3100 LCD 5 Refer to the chapter entitled «Vehicle Specific Fitting Procedure» to correctly connect the CAN protocol. Attention: DON’T DIRECTLY CONNECT THE ORANGE WIRE OF THE PARROT H/F KIT TO THE IGNITION + 15 . THIS FUNCTION IS ALREADY SUPPLIED BY Parrot MULTICAN UNIT. Car stereo with ISO connectors:...

  • Page 8: Vehicle Specific Fitting Procedure

    THIS FUNCTION IS ALREADY SUPPLIED BY PARROT MULTICAN UNIT. Car stereo without ISO connectors: If your car stereo does not feature ISO connectors, an ISO adapter cable can be used to Our www.parrot.com website contains a complete, up-to-date base of wiring diagrams for all simplify the installation of your hands-free kit and your steering wheel control interface. The Parrot products, specifically covering every make and model. ISO adapter can then be used to connect your hands-free kit by adapting to your vehicle’s specific connections. You will find a list of adapter cables on our website at www.parrot.com for Note : Bullet terminal female are supplied with the Parrot MULTICAN interface to simplify simplifying the installation procedure. the installation of the dedicated CAN protocol wires. If the car stereo features a mute input, connect the yellow wire of the kit’s cable to the car stereo’s mute input. Check the position of your car stereo’s mute input before connecting the If the purple wire (corresponding to the K-Bus) of the power cable is not used, you are advised yellow wire. If necessary, test the three possible inputs and then select the one corresponding to cut off the male metal contact and insulate the wire to prevent it from shorting with the car’s to the mute input.
  • Page 9 Alfa romeo A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 5. omeo CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 6. Audi Volsvagen opel Audi A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 9. udi CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 10.
  • Page 10 A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 11. CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 9. A - K-B us CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the purple wire corresponding to K-Bus to pin 9. CoNNeCtor Audi Volsvagen opel Audi Volsvagen opel...
  • Page 11 Chrysler A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus hrysler CoNNeCtor • Connect the green wire corresponding to CAN High to pin 5. • Connect the white wire corresponding to CAN Low to pin 6. Mercedes A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 11. erCédes CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 9.
  • Page 12 A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 5. iAt CoNNeCtor •Connect the white wire corresponding to CAN Low to pin 6. Audi Volsvagen opel Volkswagen A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 9. olKsWAgeN CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 10.
  • Page 13 Opel Audi Volsvagen opel A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 9. pel CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 10. renault A - CAN CoNfigurAtioN Can High Can Low Parrot K-bus eNAult CoNNeCtor •Connect the green wire corresponding to CAN High to pin 2. •Connect the white wire corresponding to CAN Low to pin 1.
  • Page 14 Citroën Mercedès A - CAN CoNfigurAtioN Can High Can High Can Low Can Low Parrot Parrot K-bus K-bus • Connect the green wire corresponding to CAN High to pin 10. itroëN CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 13. Audi Volsvagen opel Audi Volsvagen opel Peugeot A- CAN CoNfigurAtioN Can High Can Low Parrot K-bus • Connect the green wire corresponding to CAN High to pin 10. eugeot CoNNeCtor • Connect the white wire corresponding to CAN Low to pin 13.

  • Page 15: Checking The Wiring

    Note : refer to the «Support» heading on our website at www.parrot.com for further ChECKINg ThE WIrINg information. Once your Parrot MULTICAN interface has been correctly fitted, the interface’s LED should light You can now use most of the features of your hands-free kit via the Parrot MULTICAN interface. up green, in which case the interface is ready for use. If the LED does not light up, check the power wires of your Parrot MULTICAN interface. fEATUrES - The red power wire should correspond to the permanent +12V. - The orange power wire should correspond to the ignition +12V. Depending on the steering wheel controls in your vehicle, the Parrot MULTICAN interface will - The yellow wire of the Parrot MULTICAN interface should be connected to the yellow Mute enable you to take full advantage of the features available on your hands-free kit: wire of the Parrot hands-free kit and to the Mute input on your car stereo (if your car stereo features a mute input). • Receive a call • End a call It is also important to check the wiring of your hands-free kit. In this case, refer to the user guide • Redial function supplied with your kit. • Call volume adjustment • Contacts phoned using the kit’s voice recognition feature fIrST TIME USE • Volume adjustment during calls...
  • Page 16 Mode 1 :Using with the volume adjustment buttons • Answer an incoming call: Press the «Volume (+)» button. • End a call: Press the «Volume (-)» button. Volume + / - 1 phone 2 phone • Refuse an incoming call: Press the «Volume (-)» button. button buttons • Start the voice recognition feature: Press the «Volume (+)» button, then quickly press Configuration the «Volume (-)» button. • Redial the last number: Quickly press the «Volume (+)» button, followed by a long press of the «Volume (-)» button until the number is dialled. • Discreet mode: Quickly press the «Volume (+)» button. Mode 1 OK OK • Exit discreet mode: During the call, quickly press the «Volume (+)» button followed by «Volume (-)». •Increase the volume: During the call, press the «Volume (+)» button and then on the Mode 2 OK OK «Volume (-)» button. Repeat this procedure until you reach the required volume. • Lower the volume: During the call, press the «Volume (-)» button and then on the Mode 3 «Volume (+)» button. Repeat this procedure until you reach the required volume.
  • Page 17 Mode 2 : Using with a single phone button Mode 3 : Using with two phone buttons • Answer an incoming call: Press the «Phone» button. • Answer an incoming call: Press the «Answer» button. • End a call: Long press on the «Phone» button. • End a call: Press the «Hang up» button. • Refuse an incoming call: Long press of the «Phone» button. • Start the voice recognition feature: Quick press of the «Answer» button. • Start the voice recognition feature: Short press of the «Phone» button. • Redial the last number: Long press of the «Answer» button. • Redial the last number: Long press of the «Phone» button. • Discreet mode: Quick press of the «Answer» button. • Discreet mode: Press the «Phone» button. • Exit discreet mode: Quick press of the «Answer» button. • Exit discreet mode: Press the «Phone» button. • Increase the volume: During the call, press the «Volume (+)» button until you reach the required volume. • Increase the volume: During the call, press the «Volume (+)» button . Repeat this procedure until you reach the required volume. • Lower the volume: During the call, press the «Volume (-)» button until you reach the • Lower the volume: During the call, press the «Volume (-)» button. Repeat this procedure required volume. until you reach the required volume. • Enter the menu: Press the following sequence twice: «SEEK up» button then the «SEEK • Enter the menu: Press the following sequence twice: «SEEK up» button then the «SEEK down» button.The SEEK buttons are used to search for radio stations.

  • Page 18: Reinstalling The Parrot Multican In A Different Car

    ThE PArrOT MULTICAN IN A DIffErENT CAr hOTLINE Once installed into a car, the unit will keep the CANBUX Protocol memorized. Our hotline is at your disposal. You can contact us by email or telephone. Open from Monday to Friday between 9 am and 6 pm (GMT+1). Warning: Make sure the ignition is turned off. Visit our website at www.parrot.com for further information. Italy: [+39] 02 86 39 14 63 1. Install the Parrot MULTICAN in the new car. Spain: [+34] 902 404 202 UK: [+44] (0)870 112 5872 2. With ignition off, wait till the GREEN led switches off. Germany: 0900 172 77 68 USA: [+1] (877) 9 PARROT (toll-free) China: [+86] (0)2164 601 944 3. Press the Multican button until the green LED switches on, then switches off. Hong Kong: [+852] 2736 1169 France: 01 48 03 60 69 Europe: [+33] 1 48 03 60 69 (languages spoken: English, French, Spanish and German). Reset 4. Release the Multican button. > The LED blinks in red. 5. Turn on the ignition. > The Multicolour LED lights up in green. > The new CANBUS protocol is selected.
  • Page 20 SOMMAIrE • INTRODUCTION ................. • CONTENU DE L’EMBALLAGE ............• INSTALLATION ................• INSTALLATION SPÉCIFIQUE À LA VOITURE ........ • VÉRIFICATION DE L’INSTALLATION ..........• PREMIÈRE UTILISATION ............. • FONCTIONNALTÉS ..............• ....REINSTALLER LE MULTICAN DANS UNE VOITURE DIFFERENTE • HOTLINE ..................• INFORMATION GÉNÉRALE ............

  • Page 21: Introduction

    INTRODUCTION Cette notice d’installation concerne uniquement le montage de l’interface commande au volant Parrot MULTICAN. N’hésitez pas à consulter la notice d’utilisation de votre kit mains-libres pour La technologie Bluetooth permet d’établir des communications voix et données via une liaison avoir un complément d’information sur l’installation.
  • Page 22 2 Connectez le clavier de commande au câble d’alimentation de l’interface. 3 Connecter le câble d’alimentation de l’interface Parrot MULTICAN sur le boitier Parrot et sur le câble Power du carkit Parrot. Parrot 4 Connecter le fil jaune Mute de l’interface Parrot MULTICAN - au fil jaune du câble mute Parrot...
  • Page 23 Parrot CK3100 LCD 1 Connectez le câble d’alimentation de l’interface Parrot MULTICAN au connecteur 14 voies du boitier Parrot MULTICAN. 2 Connectez le clavier de commande au câble d’alimentation de l’interface. 3 Connecter le câble d’alimentation de l’interface Parrot MULTICAN sur le boitier Parrot Parrot et sur le câble Power du carkit Parrot. Mute 4 Connecter le fil jaune Mute de l’interface Parrot MULTICAN - au fil jaune du câble mute Parrot - et à l’entrée mute de l’autoradio si votre Parrot système audio possède cette entrée. CK3100 LCD 5 Consultez le chapitre « Installation spécifique à la voiture » afin de respecter le branchement du protocole CAN. ATTENTION : NE PAS RELIER DIRECTEMENT LE FIL ORANGE DU KIT PARROT A UNE TENSION APRES CONTACT « + 15 ». CETTE FONCTION EST DEJA REALISEE PAR LE PARROT MULTICAN...

  • Page 24: Installation Spécifique À La Voiture

    Sur notre site Internet www.parrot.com , vous trouverez une liste de compatibilité voiture complète et récente des schémas d’installations pour tous les produits Parrot. Si votre autoradio ne possède pas de connecteur ISO, un câble adaptateur ISO peut être utilisé afin de faciliter l’installation de votre kit mains-libres et de votre interface commande au volant. Note : Des cosses femelles sont livrées avec l’interface Parrot MULTICAN afin de faciliter l’installation des fils dédiés au protocole CAN. L’adaptateur ISO permet alors de brancher votre kit mains-libres en s’adaptant à la connectique spécifique de votre véhicule. Vous trouverez sur notre site Internet la liste des faisceaux Si le fil violet (correspond au K-Bus) du câble d’alimentation n’est pas utilisé, il est recommandé...
  • Page 25 Alfa romeo A- i CAN : NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 5. oNNeCteur omeo • Connecter le fil Blanc correspondant au CAN Low sur la voie 6. Audi Volsvagen opel Audi NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 9. oNNeCteur • Connecter le fil Blanc correspondant au CAN Low sur la voie 10.
  • Page 26 NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 11. oNNeCteur • Connecter le fil Blanc correspondant au CAN Low sur la voie 9. A- i NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil violet correspondant au K-Bus sur la voie 9. oNNeCteur Audi Volsvagen opel Audi Volsvagen opel...
  • Page 27 Chrysler NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus oNNeCteur hrysler • Connecter le fil vert correspondant au CAN High sur la voie 5. • Connecter le fil Blanc correspondant au CAN Low sur la voie 6. Mercedes NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le vert jaune correspondant au CAN High sur la voie 11. oNNeCteur erCedes • Connecter le fil Blanc correspondant au CAN Low sur la voie 9.
  • Page 28 NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 5. oNNeCteur • Connecter le fil Blanc correspondant au CAN Low sur la voie 6. Audi Volsvagen opel Volkswagen NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus Can High • Connecter le fil vert correspondant au CAN High sur la voie 9. Can Low oNNeCteur olKsWAgeN • Connecter le fil Blanc correspondant au CAN Low sur la voie 10. Parrot K-bus...
  • Page 29 Opel Audi Volsvagen opel NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 9. oNNeCteur • Connecter le fil Blanc correspondant au CAN Low sur la voie 10. renault NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus oNNeCteur eNAult • Connecter le fil vert correspondant au CAN High sur la voie 2. • Connecter le fil Blanc correspondant au CAN Low sur la voie 1.
  • Page 30 Citroën Mercedès NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 10. oNNeCteur itroëN • Connecter le fil Blanc correspondant au CAN Low sur la voie 13. Audi Volsvagen opel Peugeot NstAllAtioN de lA CoNfigurAtioN Can High Can Low Parrot K-bus • Connecter le fil vert correspondant au CAN High sur la voie 10. oNNeCteur eugeot • Connecter le fil Blanc correspondant au CAN Low sur la voie 13. Audi Volsvagen opel...

  • Page 31: Vérification De L'installation

    Note : Veuillez consulter notre site web www.parrot.com rubrique Support pour plus VérIfICATION DE L’INSTALLATION d’informations. Une fois, votre interface Parrot MULTICAN correctement installée, la diode de l’interface doit Vous pouvez désormais bénéficier des fonctionnalités de votre kit mains-libres à travers vos s’allumée en vert. Dans ce cas, l’interface est alors prête à être utilisée.
  • Page 32 Mode 1 :Utilisation avec boutons de réglage de volume. • Répondre a un appel entrant : Appui sur la touche « Volume (+) » • Raccrocher un appel entrant : Appui sur la touche « Volume (-) » Volume + / - 1 bouton 2 boutons • Refuser un appel entrant : Appui sur la touche « Volume (-) » Configuration Téléphone Téléphone • Lancer la reconnaissance vocale : Appui sur « Volume (+) » suivi par « Volume (-) » du volant rapidement • Appeler le dernier numéro: Appui rapide sur « Volume (+) » suivi d’un appui long sur « Volume (-) » jusqu’à que le numéro soit composé. • Mode discret : Appui rapide sur la touche « Volume (+) ». Mode 1 OK OK • Sortie du mode discret: Durant la conversation appui rapide sur la touche « Volume (+) » puis sur la touche « Volume (-) » • Augmenter le volume: Pendant la conversation appuyer sur « Volume (+) » suivi de « Mode 2 OK OK Volume (-) », répéter la procédure jusqu’au niveau sonore recherché.
  • Page 33 Mode 2 : Utilisation avec un seul bouton téléphone. Mode 3 : Utilisation avec deux boutons téléphone. • Répondre a un appel entrant : Appui sur la touche « Téléphone » • Répondre a un appel entrant : Appui sur la touche « Décrocher » • Raccrocher un appel : Appui long sur la touche « Téléphone » • Raccrocher un appel : Appui sur la touche « Raccrocher » • Refuser un appel entrant : Appui long sur la touche « Téléphone » • Lancer la reconnaissance vocale : Appui court sur la touche « Décrocher » • Lancer la reconnaissance vocale : Appui court sur la touche « Téléphone » • Appeler le dernier numéro : Appui long sur la touche « Décrocher » • Appeler le dernier numéro : Appui long sur la touche « Téléphone » • Mode discret : Appui court sur la touche « Décrocher » • Mode discret : Appui sur la touche « Téléphone » • Sortie Mode discret : Appui court sur la touche « Décrocher » • Sortie du mode discret : Appui sur la touche « Téléphone » • Augmenter le volume : Pendant la conversation appuyer sur « Volume (+) » jusqu’au niveau sonore recherché. • Augmenter le volume : Pendant la conversation appuyer sur « Volume (+) » répéter la procédure jusqu’au niveau sonore recherché. • Diminuer le volume : Pendant la conversation appuyer sur « Volume (-) » jusqu’au niveau sonore recherché. • Diminuer le volume : Pendant la conversation appuyer sur « Volume (-) », répéter la • Sélectionner le menu : Appui 2 fois sur la séquence : bouton «SEEK up» puis «SEEK procédure jusqu’au niveau sonore recherché. down». Les boutons SEEK sont les boutons de votre CAV vous • Sélectionner dans le menu : Appui 2 fois sur la séquence : bouton «SEEK up» puis permettant la recherche d’une station radio.

  • Page 34: Reinstaller Le Multican Dans Une Voiture Differente

    LE MULTICAN DANS UNE VOITUrE DIffErENTE Notre hot-line se tient à votre disposition. Vous pouvez la contacter par mail ou par téléphone. Une fois installé dans la voiture, l’unité garde en mémoire le protocole CAN. Attention : Assurez-vous que le contact soit coupé. Permanence du lundi au vendredi de 9h00 à 18h00 (GMT +1). Connectez-vous sur notre site Internet www.parrot.com pour plus d’informations. 1.Installez l’unité dans la voiture. Italie : [+39] 02 86 39 14 63 Espagne : [+34] 902 404 202 2.Attendez jusqu’à ce que la LED verte s’allume. UK : [+44] (0)870 112 5872 Allemagne : 0900 172 77 68 3.Maintenez enfoncé le bouton Multican.
  • Page 36 ÍNDICE • INTRODUCCIÓN................• CONTENIDO DEL PAQUETE............• INSTALACIÓN................• INSTALACIÓN ESPECÍFICA PARA EL COCHE........ • COMPROBACIÓN DE LA INSTALACIÓN........• PRIMERA UTILIZACIÓN............... • FUNCIONES................. • ......REINSTALAR EL MULTICAN EN UN COCHE NUEVO • ASISTENCIA TÉCNICA..............• DATOS GENERALES..............

  • Page 37: Introducción

    Estas instrucciones de instalación se refieren únicamente al montaje de la interfaz mandos en el volante Parrot MULTICAN. No dude en consultar el manual de uso de su kit manos libres para La tecnología Bluetooth permite establecer comunicaciones de voz y de datos a través de una obtener información complementaria sobre la instalación.
  • Page 38 MULTICAN al caja Parrot y al cable Power del kit manos libres Parrot. Parrot 4 Conecte el hilo amarillo Mute de la interfaz Parrot MULTICAN - al hilo amarillo del cable mute Parrot Mute - y a la entrada mute del autorradio, si su sistema de audio dispone de esta entrada.
  • Page 39 Parrot CK3100 LCD 1 Conecte el cable de alimentación de la interfaz Parrot MULTICAN al conector 14 vías de la caja Parrot MULTICAN. 2 Conecte el conector del teclado de mando del kit al cable de alimentación de la interfaz. Parrot 3 Conecte el cable de alimentación de la interfaz Parrot MULTICAN al caja Parrot y al cable Power del kit manos libres Parrot. Mute 4 Conecte el hilo amarillo Mute de la interfaz Parrot MULTICAN - al hilo amarillo del cable mute Parrot Parrot - y a la entrada mute del autorradio, si su sistema de audio CK3100 LCD dispone de esta entrada. 5 Consulte el capítulo “Instalación específica para el coche” con el fin de respetar la conexión del protocolo CAN. ATENCIÓN: NO CONECTAR DIRECTAMENTE EL ALAMBRE ANARANJADO DEL PARROT KIT CON EL CONTACTO +15. ESTA FUNCIÓN ES YA PROVEÍDA POR EL PARROT MULTICAN.

  • Page 40: Instalación Específica Para El Coche

    En nuestra página Web www.parrot.com, encontrará una lista de compatibilidad de coches fin de facilitar la instalación de su kit manos libres y de su interfaz mandos en el volante. El completa y reciente de los esquemas de instalaciones de todos los productos Parrot. adaptador ISO permite conectar su kit manos libres adaptándose a la conexión específica de su vehículo. En nuestra página Web encuentrará la lista de haces de cables adaptadores que Observación : Contactos hembras están suministrados con la interfaz Parrot MULTICAN para facilitan la instalación: www.parrot.com facilitar la instalación de los hilos dedicados al protócolo CAN. Si el autorradio está equipado con una entrada Mute, conecte el hilo amarillo del cable del kit a la entrada Mute del autorradio. Compruebe la posición de la entrada mute de su autorradio Si no se utiliza el hilo violeta (corresponde al K-Bus) del cable de alimentación, se recomienda...
  • Page 41 Alfa romeo A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 5. oNeCtor omeo •Conectar el hilo blanco correspondiente al CAN Low en la vía 6. Audi Volsvagen opel Audi A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 9. oNeCtor •Conectar el hilo blanco correspondiente al CAN Low en la vía 10.
  • Page 42 A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 11. oNeCtor •Conectar el hilo blanco correspondiente al CAN Low en la vía 9. A- i NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo violeta correspondiente al K-Bus en la vía 9. oNeCtor Audi Volsvagen opel Audi Volsvagen opel...
  • Page 43 Chrysler A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus oNeCtor hrysler • Conectar el hilo verde correspondiente al CAN High en la vía 5. •Conectar el hilo blanco correspondiente al CAN Low en la vía 6. Mercedes A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 11. oNeCtor erCedes • Conectar el hilo blanco correspondiente al CAN Low en la vía 9.
  • Page 44 A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 5. oNeCtor •Conectar el hilo blanco correspondiente al CAN Low en la vía 6. Audi Volsvagen opel Volkswagen A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can High Can Low Can Low Parrot Parrot K-bus K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 9.
  • Page 45 Opel Audi Volsvagen opel A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 9. oNeCtor • Conectar el hilo blanco correspondiente al CAN Low en la vía 10. renault A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus oNeCtor eNAult •Conectar el hilo verde correspondiente al CAN High en la vía 2. •Conectar el hilo blanco correspondiente al CAN Low en la vía 1.
  • Page 46 Citroën Mercedès A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can Low Parrot K-bus • Conectar el hilo verde correspondiente al CAN High en la vía 10. oNeCtor itroëN • Conectar el hilo blanco correspondiente al CAN Low en la vía 13. Audi Volsvagen opel Peugeot A- i CAN: NstAlACióN de lA CoNfigurACióN Can High Can High Can Low Can Low Parrot Parrot...

  • Page 47: Comprobación De La Instalación

    COMPrOBACIóN DE LA INSTALACIóN Ya puede disfrutar de las funciones de su kit manos libres a través de su interfaz Parrot MULTICAN. Una vez instalada correctamente su interfaz Parrot MULTICAN, el diodo de la interfaz deberá encenderse en verde. Si es así, la interfaz está lista para su utilización. fUNCIONES Si este diodo no luce, compruebe las tensiones de alimentación de su interfaz Parrot MULTICAN. - El hilo de alimentación rojo debe tener una tensión de 12V permanente.
  • Page 48 Mode 1 :Utilización con botones de ajuste del volumen • Responder a una llamada entrante: Pulsación en la tecla “Volumen (+)” • Colgar una llamada entrante: Pulsación en la tecla “Volumen (-)” Volumen + / - 1 botón 2 botónes • Rechazar una llamada entrante: Pulsación en la tecla “Volumen (-)” Configuration Teléfono Teléfono • Iniciar el reconocimiento de voz: Pulsación en la tecla “Volumen (+)” después del volante rápidamente en la tecla “Volumen (-)” • Llamar al último número: Pulsación rápida en la tecla “Volumen (+)” seguida de una pulsación larga en la tecla “Volumen (-)” hasta que se componga el número. Modo 1 OK OK • Modo discreto: Pulsación rápida en la tecla “Volumen (+)” • Salida del modo discreto: Durante la conversación, pulsación rápida en la tecla “Volumen (+)” después en la tecla “Volumen (-)” Modo 2 OK OK • Subir el volumen: Durante la conversación, pulsar la tecla “Volumen (+)” después la tecla “Volumen (-)”, repetir el proceso hasta el nivel sonoro deseado.
  • Page 49 Mode 2 : Utilización con un único botón teléfono Mode 3 : Utilización con dos botones teléfono. • Responder a una llamada entrante: Pulsación en la tecla “Teléfono” • Responder a una llamada entrante: Pulsación en la tecla “Descolgar” • Colgar una llamada: Pulsación larga en la tecla “Teléfono” • Colgar una llamada: Pulsación en la tecla “Colgar” • Rechazar una llamada entrante: Pulsación larga en la tecla “Teléfono” • Iniciar el reconocimiento de voz: Pulsación breve en la tecla “Descolgar” • Iniciar el reconocimiento de voz: Pulsación breve en la tecla “Teléfono” • Llamar al último número: Pulsación larga en la tecla “Descolgar” • Llamar al último número: Pulsación larga en la tecla “Teléfono” • Modo discreto: Pulsación breve en la tecla “Descolgar” • Modo discreto: Pulsación en la tecla “Teléfono” • Salida Modo discreto: Pulsación breve en la tecla “Descolgar” • Salida del modo discreto: Pulsación en la tecla “Teléfono” • Subir el volumen: Durante la conversación, pulsar en “Volumen (+)” hasta el nivel sonoro • Subir el volumen: Durante la conversación, pulse en “Volumen (+)” ,repetir el proceso deseado. hasta el nivel sonoro deseado. • Bajar el volumen: Durante la conversación, pulsar la tecla “Volumen (-)” hasta el nivel • Bajar el volumen: Durante la conversación, pulsar la tecla “Volumen (-)” , repetir el sonoro deseado. proceso hasta el nivel sonoro deseado. • Seleccionar el menú: 2 pulsaciones en la secuencia: botón “SEEK up“ después “SEEK down“.Los botones SEEK son los botones que permiten la • Entrar en el menú: 2 pulsaciones en la secuencia: botón “SEEK up“ después “SEEK búsqueda de una estación de radio.

  • Page 50: Reinstalar El Multican En Un Coche Nuevo

    1. Instale la unidad en el coche. 2. Espere hasta que la LED verde se encienda. Italia: [+39] 02 86 39 14 63 España: [+34] 902 404 202 Reino Unido: [+44] (0)870 112 5872 3. Pulse el botón Multican durante varios segundos. Alemania: 0900 172 77 68 > La LED verde se enciende. EE.UU.: [+1] (877) 9 PARROT (llamada gratuita) China: [+86] (0)2164 601 944 > Después, se apaga.
  • Page 52 INDICE • INTRODUZIONE......................53 • CONTENUTO DELLA CONFEZIONE................53 • INSTALLAZIONE...................... 5 3 • INSTALLAZIONE SPECIFICA DEL VEICOLO..............56 • VERIFICA DELL’INSTALLAZIONE................. 63 • PRIMO UTILIZZO......................63 • FUNZIONI........................63 • REINSTALLAZIONE I N U N’ALTRA A UTO............... 6 6 • HOTLINE........................66 ..............• INFORMAZIONI GENERALI.

  • Page 53: Introduzione

    Parrot: Parrot CK3100 LCD e Parrot CK3000 EVOLUTION. L’interfaccia Parrot MULTICAN L’alimentazione dell’interfaccia Parrot MULTICAN viene fornita da una derivazione dell’alimen- consente di collegare i comandi al volante (CAV) del veicolo ai kit vivavoce Parrot. Grazie ad tazione del kit vivavoce Parrot.
  • Page 54 2 Collegare il connettore della tastiera di comando del kit al connettore del cavo di alimentazione dell’interfaccia. 3 Collegare il cavo di alimentazione dell’interfaccia Parrot MULTICAN alla scatola Parrot e al cavo Power del kit vivavoce Parrot. Parrot 4 Collegare il filo giallo Mute dell’interfaccia Parrot MULTICAN...
  • Page 55 Parrot CK3100 LCD 1 Collegare il cavo di alimentazione dell’interfaccia Parrot MULTICAN al connettore a 14 vie della scatola Parrot MULTICAN. 2 Collegare il connettore della tastiera di comando del kit al connettore del cavo di alimentazione dell’interfaccia. Parrot 3 Collegare il cavo di alimentazione dell’interfaccia Parrot MULTICAN alla scatola Parrot e al cavo Power del kit vivavoce Parrot. Mute 4 Collegare il filo giallo Mute dell’interfaccia Parrot MULTICAN -al filo giallo del cavo Mute Parrot Parrot -all’ingresso Mute dell’autoradio, se il sistema CK3100 LCD audio ne è dotato. 5 Per rispettare il collegamento del protocollo CAN, consultare la sezione «Installazione specifica del veicolo». ATTENZIONE: NON COLLEGARE IL CAVO ARANCIONE DELLA CENTRALINA VIVA VOCE DIRETTAMENTE AD UN POSITIVO SOTTOCHIAVE “+15”. QUESTA FUNZIONE E’ FORNITA DALLA CENTRALINA DEL MULTICAN.

  • Page 56: Installazione Specifica Del Veicolo

    ATTENZIONE: Mute. NON COLLEGARE IL CAVO ARANCIONE DELLA CENTRALINA VIVA VOCE DIRETTAMENTE AD UN POSITIVO SOTTOCHIAVE “+15”. QUESTA FUNZIONE E’ FORNITA DALLA CENTRALINA DEL MULTICAN. Autoradio priva di connettori ISO Sul sito Internet all’indirizzo www.parrot.com è disponibile un elenco di compatibilità veicoli Se l’autoradio è priva di connettori ISO, è possibile utilizzare un cavo adattatore ISO per completo e aggiornato degli schemi di installazione per tutti i prodotti Parrot. semplificare l’installazione del kit vivavoce e dell’interfaccia comandi al volante. L’adattatore ISO consente di collegare il kit vivavoce al connettore specifico del veicolo in questione. Sul sito Nota: Per facilitare l’installazione dei fili dedicati al protocollo CAN, insieme all’interfaccia di Parrot, è disponibile un elenco dei cavi adattatori che consentono di agevolare l’installazione: Parrot MULTICAN vengono consegnati dei contatti femmina.
  • Page 57 Can High Can Low Parrot K-bus Alfa romeo oNNettore omeo Audi Volsvagen opel A- i NstAllAzioNe dellA CoNfigurAzioNe • Collegare il filo verde corrispondente a CAN High al canale 5. • Collegare il filo bianco corrispondente a CAN Low al canale 6. Can High Can Low Parrot K-bus oNNettore Audi...
  • Page 58 A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 11. oNNettore • Collegare il filo bianco corrispondente a CAN Low al canale 9. A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo viola corrispondente a K-Bus al canale 9. oNNettore Audi Volsvagen opel Audi Volsvagen opel...
  • Page 59 Chrysler A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus oNNeCttore hrysler • Collegare il filo verde corrispondente a CAN High al canale 5. • Collegare il filo bianco corrispondente a CAN Low al canale 6. Mercedes A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 11. oNNeCttore erCedes • Collegare il filo bianco corrispondente a CAN Low al canale 9.
  • Page 60 A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 5. oNNettore • Collegare il filo bianco corrispondente a CAN Low al canale 6. Audi Volsvagen opel Volkswagen A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 9. oNNettore olKsWAgeN • Collegare il filo bianco corrispondente a CAN Low al canale 10.
  • Page 61 Opel Audi Volsvagen opel A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 9. oNNettore • Collegare il filo bianco corrispondente a CAN Low al canale 10. renault A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus oNNettore eNAult • Collegare il filo verde corrispondente a CAN High al canale 2. • Collegare il filo bianco corrispondente a CAN Low al canale 1.
  • Page 62 Citroën Mercedès A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 10. oNNettore itroëN • Collegare il filo bianco corrispondente a CAN Low al canale 13. Audi Volsvagen opel Peugeot A- i NstAllAzioNe dellA CoNfigurAzioNe Can High Can Low Parrot K-bus • Collegare il filo verde corrispondente a CAN High al canale 10. oNNettore eugeot • Collegare il filo bianco corrispondente a CAN Low al canale 13. Audi Volsvagen opel...

  • Page 63: Verifica Dell'installazione

    Nota: per ulteriori informazioni, accedere alla sezione «Assistenza» all’indirizzo Web VErIfICA DELL’INSTALLAZIONE www.parrot.com. Al termine delle operazioni, se l’interfaccia Parrot MULTICAN è stata installata correttamente il A questo punto, è possibile utilizzare le funzioni del kit vivavoce tramite l’interfaccia Parrot relativo led si illumina in verde ad indicare che l’interfaccia è pronta per l’uso. MULTICAN. Se il led non si illumina, verificare le tensioni di alimentazione dell’interfaccia Parrot MULTICAN. fUNZIONI - Il filo di alimentazione rosso deve avere una tensione pari a 12 V permanente. - Il filo di alimentazione arancione deve avere una tensione pari a 12 V con contatto. A seconda dei comandi al volante di cui si dispone, l’interfaccia Parrot MULTICAN consente di - Il filo giallo dell’interfaccia Parrot MULTICAN deve essere collegato a Mute giallo utilizzare le seguenti funzioni del kit vivavoce in uso: del kit vivavoce Parrot e all’ingresso Mute dell’autoradio. In tal caso, significa che l’autoradio è dotata di un ingresso Mute. • Ricezione delle chiamate • Interruzione delle chiamate...
  • Page 64 Mode 1 :Uso con i tasti di regolazione del volume. • Per rispondere a una chiamata in arrivo: Premere il tasto «Volume (+)». • Per interrompere una chiamata in arrivo: Premere il tasto «Volume (-)». • Per rifiutare una chiamata in arrivo: Premere il tasto «Volume (-)». Volume + / - 1 tasto 2 tasti Configurazione Telefono Telefono • Per attivare la funzione di riconoscimento vocale: Premere il tasto «Volume (+)», del volante quindi immediatamente il tasto «Volume (-)». • Per chiamare l’ultimo numero selezionato: Premere brevemente il tasto «Volume (+)», quindi a lungo il tasto «Volume (-)» affinché il numero venga composto. • Per attivare la modalità privata: Premere brevemente il tasto «Volume (+)». Modo 1 OK OK • Per disattivare la modalità privata: Premere brevemente il tasto «Volume (+)» quindi il tasto «Volume (-)». • Per aumentare il volume: Durante la conversazione, premere il tasto «Volume (+)», Modo 2 OK OK quindi il tasto «Volume (-)»; ripetere l’operazione fino ad ottenere il livello di volume desiderato.
  • Page 65 Mode 2 : Uso con un unico tasto telefono Mode 3 : Uso con due tasti telefono • Per rispondere a una chiamata in arrivo: Premere il tasto «telefono». • Per rispondere a una chiamata in arrivo: Premere il tasto di «chiamata». • Per interrompere una chiamata: Premere a lungo il tasto «telefono». • Per interrompere una chiamata: Premere il tasto di «fine chiamata». • Per rifiutare una chiamata in arrivo: Premere a lungo il tasto «telefono». • Per attivare la funzione di riconoscimento vocale: Premere brevemente il tasto di «chiamata». • Per attivare la funzione di riconoscimento vocale: Premere brevemente il tasto «telefono». • Per chiamare l’ultimo numero selezionato: Premere a lungo il tasto di «chiamata». • Per chiamare l’ultimo numero selezionato: Premere a lungo il tasto «telefono». • Per attivare la modalità privata: Premere brevemente il tasto di «chiamata». • Per attivare la modalità privata: Premere il tasto «telefono». • Per disattivare la modalità privata: Premere brevemente il tasto di «chiamata». • Per disattivare la modalità privata: Premere il tasto «telefono». • Per aumentare il volume: Durante la conversazione, premere il tasto volume (+) fino ad • Per aumentare il volume: Durante la conversazione, premere il tasto «volume (+)», ottenere il livello di volume desiderato. ripetere l’operazione fino ad ottenere il livello di volume • Per ridurre il volume: Durante la conversazione, premere il tasto «volume (-)» fino ad desiderato. ottenere il livello di volume desiderato. • Per ridurre il volume: Durante la conversazione, premere il tasto «volume (-)», • Per selezionare il menu: Premere 2 volte la sequenza di tasti: «SEEK up» seguito da ripetere l’operazione fino ad ottenere il livello di volume desiderato.

  • Page 66: Reinstallazione In Un'altra Auto

    IN UN’ALTrA AUTO La hotline è a disposizione degli utenti. È possibile contattare Parrot tramite e-mail o Una volta installata nell’auto, l’unità memorizza il protocollo CAN. telefonicamente. Dal lunedì al venerdì dalle 09:00 alle 18:00 (GMT +1). Per ulteriori informazioni, accedere al sito Internet all’indirizzo www.parrot.com. Attenzione: accertarsi che il motore sia spento. Italia: [+39] 02 86 39 14 63 1. Installare l’unità nell’auto. Spagna: [+34] 902 404 202 Regno Unito: [+44] (0)870 112 5872 Germania: 0900 172 77 68 2. Attendere affinché il LED verde si illumini.
  • Page 68 INhALT • EINFÜHRUNG................ 69 • VERPACKUNGSINHALT..............69 • ALLGEMEINE INSTALLATION............ 69 • SPEZIFISCHE INSTALLATION JE NACH KRAFTFAHRZEUG.... 72 • PRÜFUNG DER INSTALLATION............ 79 • ERSTE VERWENDUNG..............79 • FUNKTIONEN................79 • NEUINSTALLATION IN EINEM A NDEREN KRAFTFAHRZEUG..82 • HOTLINE..................82 • ALLGEMEINE INFORMATIONEN.......... 83...

  • Page 69: Einführung

    Installation der Schnittstelle für Lenkradsteuerungen (LRS): Sie haben eine Schnittstelle für Lenkradsteuerungen zur Bedienung folgender Freisprecheinrich- tungen von Parrot erworben: Parrot CK3100 und Parrot CK3000 EVOLUTION . Wir danken Ihnen Die Spannungsversorgung der Schnittstelle Parrot MULTICAN erfolgt über einen Abzweig der für Ihr Vertrauen! Über diese Schnittstelle Parrot MULTICAN können Sie die Steuerelemente am...
  • Page 70 Parrot CK3000 EVOLUTION 1 Verbinden Sie das Versorgungskabel der Schnittstelle Parrot MULTICAN mit dem 14-poligen Anschluss der Parrot MULTICAN- Einheit. 2 Verbinden Sie den Bedienfeldanschluss der Freisprecheinrichtung mit dem Anschluss am Versorgungskabel der Schnittstelle. 3 Schließen Sie das Versorgungskabel der Schnittstelle Parrot MULTICAN mit der Parrot-Elektronikeinheit und dem Stromkabel (Power) der Parrot-Freisprecheinrichtung.
  • Page 71 Parrot CK3100 LCD 1 Verbinden Sie das Versorgungskabel der Schnittstelle Parrot MULTICAN mit dem 14-poligen Anschluss der MUTICAN-Einheit. 2 Verbinden Sie den Bedienfeldanschluss der Freisprecheinrichtung mit dem Anschluss am Versorgungskabel der Schnittstelle. Parrot 3 Schließen Sie das Versorgungskabel der Schnittstelle Parrot MULTICAN mit der Parrot-Elektronikeinheit und dem Stromkabel (Power) der Parrot-Freisprecheinrichtung. Mute 4 Verbinden Sie den gelben Draht der Mute-Leitung der Schnittstelle Parrot MULTICAN mit Parrot - dem gelben Draht der Mute-Leitung der Parrot-Einrichtung CK3100 LCD - und dem Mute-Eingang des Autoradios, sofern Ihr Audiosystem über diesen Eingang verfügt. 5 Halten Sie sich an die Anweisungen im Kapitel «Spezifische Installation je nach Kraftfahrzeug», um die Anschlüsse für das CAN-Protokoll zu gewährleisten AUFMERKSAMKEIT: Schließen Sie das Orange Kabel der PARROT Freisprecheinrichtung nicht direkt an die Zündung „+15“ an.

  • Page 72: Spezifische Installation Je Nach Kraftfahrzeug

    Schließen Sie das Orange Kabel der PARROT Freisprecheinrichtung nicht direkt Identifizieren Sie die richtige Position des Mute-Eingangs an Ihrem Autoradio, bevor Sie den an die Zündung „+15“ an gelben Draht anschließen. Testen Sie ggf. alle 3 verfügbaren Eingänge und wählen Sie dann denjenigen, der der Mute-Funktion entspricht. Auf unserer Website www.parrot.com finden Sie eine vollständige und aktuelle Kfz- Autoradio ohne ISO-Steckverbinder: Kompatibilitätsliste mit den Installationsschemata für alle Parrot-Produkte Wenn Ihr Autoradio über keine ISO-Anschlüsse verfügt, können Sie ein ISO-Adapterkabel Hinweis:Im Lieferumfang der Schnittstelle Parrot MULTICAN sind Anschlussbuchsen enthal- ten, um den Anschluss der Drähte für das CAN-Protokoll zu erleichtern.
  • Page 73 Alfa romeo A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 5. omeo steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 6. Audi Volsvagen opel Audi A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 9. udi steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 10.
  • Page 74 A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 11. steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 9. A- i NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den violetten Draht (entspricht K-Bus) mit Kanal 9. steCKVerBiNder Audi Volsvagen opel Audi Volsvagen opel...
  • Page 75 Chrysler A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus hrysler steCKVerBiNder • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 5. • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 6. Mercedes A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 11. erCedes steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 9.
  • Page 76 A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 5. iAt steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 6. Audi Volsvagen opel Volkswagen A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 9. olKsWAgeN steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 10.
  • Page 77 Opel Audi Volsvagen opel A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 9. pel steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 10. renault A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus eNAult steCKVerBiNder • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 2. • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 1.
  • Page 78 Citroën Mercedès A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 10. itroëN steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 13. Audi Volsvagen opel Peugeot A- i CAN-K NstAllAtioN der oNfigurAtioN Can High Can Low Parrot K-bus • Verbinden Sie den grünen Draht (entspricht CAN High) mit Kanal 10. eugeot steCKVerBiNder • Verbinden Sie den weißen Draht (entspricht CAN Low) mit Kanal 13. Audi Volsvagen opel...

  • Page 79: Prüfung Der Installation

    Ihnen stehen jetzt sämtliche Funktionen der Freisprecheinrichtung über Ihre Schnittstelle Parrot funktionsbereit. MULTICAN zur Verfügung. Wenn die LED-Anzeige nicht leuchtet, überprüfen Sie die Versorgungsspannungen der Schnittstelle Parrot MULTICAN. fUNKTIONEN - Der rote Draht der Versorgungsleitung muss eine permanente +12V-Spannung aufweisen. - Der orangefarbene Draht der Versorgungsleitung muss eine zündungsgesteuerte Je nach den am Lenkrad Ihres Fahrzeugs verfügbaren Steuerelementen ermöglicht +12V-Spannung aufweisen. Ihnen die Schnittstelle Parrot MULTICAN den Zugriff auf die folgenden Funktionen Ihrer - Der gelbe Draht der Schnittstelle Parrot MULTICAN muss mit dem gelben Draht der Freisprecheinrichtung: Mute-Leitung der Parrot-Freisprecheinrichtung und mit dem Mute-Eingang Ihres Autoradios • Entgegennahme eines Anrufs verbunden sein (sofern Ihr Autoradio über einen Mute-Eingang verfügt). • Beendigung eines Anrufs • Wahlwiederholung Auch die Installation der Freisprecheinrichtung ist auf jeden Fall zu prüfen. Hierzu finden Sie • Regelung der Kommunikationslautstärke entsprechende Anweisungen in der Bedienungsanleitung Ihrer Freisprecheinrichtung.
  • Page 80 Mode 1 :Verwendung mit den Tasten zur Lautstärkeregelung Drücken der Taste «Lautstärke (+)» • Entgegennehmen eines eingehenden Anrufs: Drücken der Taste «Lautstärke (–)» • Beenden eines eingehenden Anrufs: Drücken der Taste «Lautstärke (–)» • Ablehnen eines eingehenden Anrufs: Lautst. + / - 1 Telefon 2 Telefon Drücken der Taste «Lautstärke (+)» und direkt anschließend • Aktivieren der Spracherkennung: Konfiguration taste tasten der Taste «Lautstärke (–)» Lenkrads Kurzes Drücken der • Erneutes Wählen der zuletzt gewählten Nummer (Wahlwiederholung): Taste «Lautstärke (+)» und anschließend langes Drücken der Taste «Lautstärke (–)» bis zur Wahl der gewünschten Nummer Kurzes Drücken der Taste «Lautstärke (+)» • Diskreter Modus: Kurzes Drücken der Taste «Lautstärke (+)» anschließend • Beenden des diskreten Modus: Modus 1 OK OK Drücken der «Lautstärke (–)».
  • Page 81 Mode 2 : Verwendung mit einer Telefontaste Mode 3 : Verwendung mit zwei Telefontasten Drücken der Telefontaste • Entgegennehmen eines eingehenden Anrufs: Drücken der Telefontaste «Annehmen» • Entgegennehmen eines eingehenden Anrufs: Langes Drücken der Telefontaste • Beenden eines Anrufs: Drücken der Telefontaste «Beenden» • Beenden eines Anrufs: Langes Drücken der Telefontaste • Ablehnen eines eingehenden Anrufs: Kurzes Drücken der Telefontaste «Annehmen» • Aktivieren der Spracherkennung: Kurzes Drücken der Telefontaste • Aktivieren der Spracherkennung: Langes Drücken der • Erneutes Wählen der zuletzt gewählten Nummer (Wahlwiederholung): Langes Drücken der • Erneutes Wählen der zuletzt gewählten Nummer (Wahlwiederholung): Telefontaste Telefontaste «Annehmen» Drücken der Telefontaste • Diskreter Modus: Kurzes Drücken der Telefontaste «Annehmen» • Diskreter Modus: Drücken der Telefontaste • Beenden des diskreten Modus: Kurzes Drücken der Telefontaste «Annehmen»...

  • Page 82: Neuinstallation In Einem Anderen Kraftfahrzeug

    Italien: [+39] 02 86 39 14 63 Spanien: [+34] 902 404 202 1. Installieren Sie die Schnittstelle im Kraftfahrzeug. Großbritannien: [+44] (0)870 112 5872 Deutschland: 0900 172 77 68 USA: [+1] (877) 9 PARROT (gebührenfrei) 2. Warten Sie, bis die grüne LED leuchtet. China: [+86] (0)2 164 601 944 Hong Kong: [+852] 2736 1169 3. Drücken und halten Sie die Multican-Taste gedrückt.
