Funktionsbeschreibung

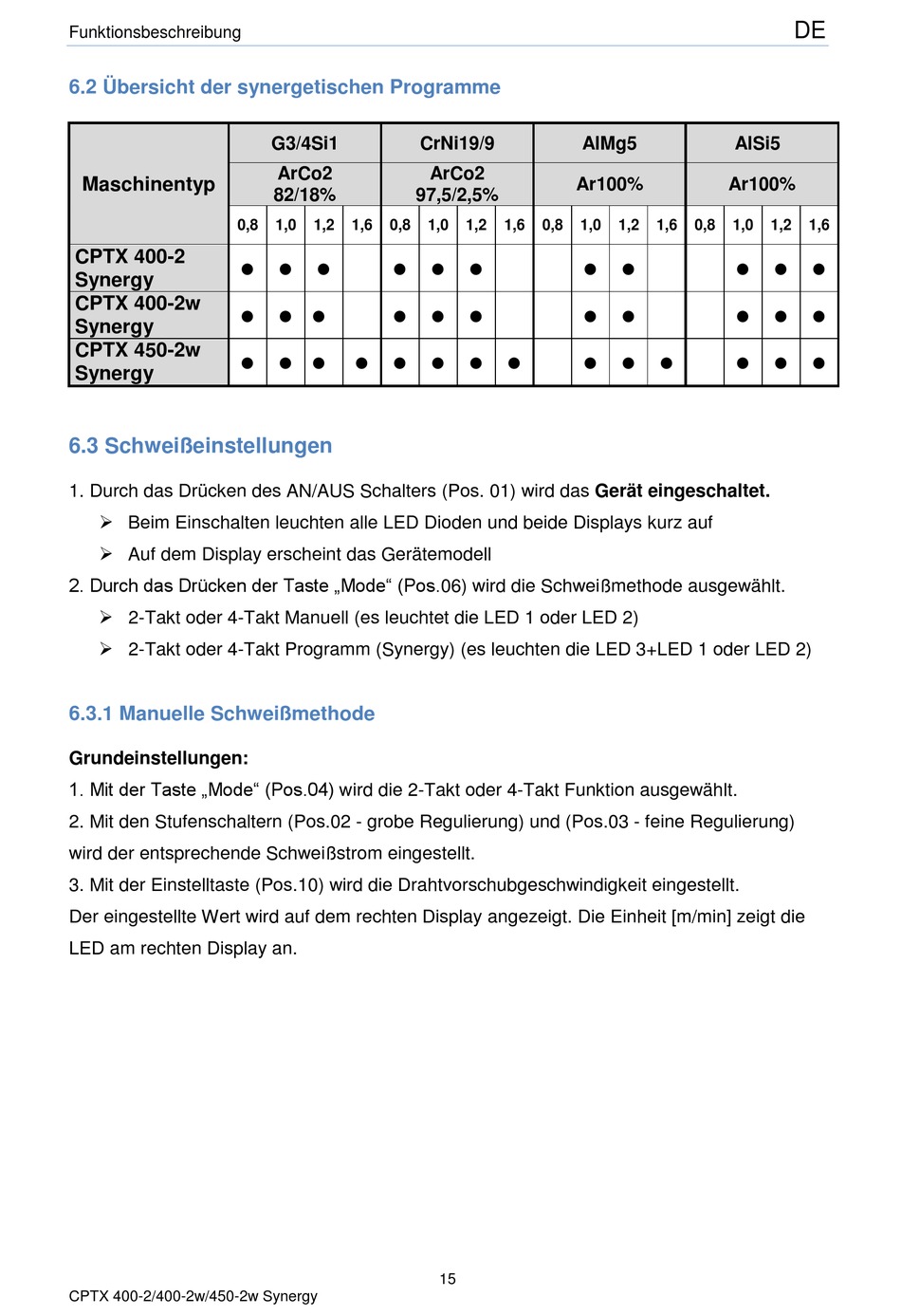

6.2 Übersicht der synergetischen Programme
Maschinentyp
0,8
CPTX 400-2
Synergy
CPTX 400-2w
Synergy
CPTX 450-2w
Synergy
6.3 Schweißeinstellungen
1. Durch das Drücken des AN/AUS Schalters (Pos. 01) wird das Gerät eingeschaltet.
 Beim Einschalten leuchten alle LED Dioden und beide Displays kurz auf
 Auf dem Display erscheint das Gerätemodell
2. Durch das Drücken der Taste „Mode" (Pos.06) wird die Schweißmethode ausgewählt.
 2-Takt oder 4-Takt Manuell (es leuchtet die LED 1 oder LED 2)
 2-Takt oder 4-Takt Programm (Synergy) (es leuchten die LED 3+LED 1 oder LED 2)
6.3.1 Manuelle Schweißmethode
Grundeinstellungen:
1. Mit der Taste „Mode" (Pos.04) wird die 2-Takt oder 4-Takt Funktion ausgewählt.
2. Mit den Stufenschaltern (Pos.02 - grobe Regulierung) und (Pos.03 - feine Regulierung)
wird der entsprechende Schweißstrom eingestellt.
3. Mit der Einstelltaste (Pos.10) wird die Drahtvorschubgeschwindigkeit eingestellt.
Der eingestellte Wert wird auf dem rechten Display angezeigt. Die Einheit [m/min] zeigt die
LED am rechten Display an.
CPTX 400-2/400-2w/450-2w Synergy
G3/4Si1
ArCo2
82/18%
1,0 1,2 1,6 0,8
● ● ● ● ● ●
● ● ● ● ● ●
● ● ● ● ● ● ● ●
CrNi19/9 AlMg5
ArCo2
Ar100%
97,5/2,5%
1,0 1,2 1,6 0,8 1,0
● ●
● ●
● ● ●
15
AlSi5
Ar100%
1,2 1,6 0,8 1,0 1,2
● ● ●
● ● ●
● ● ●
DE
1,6
