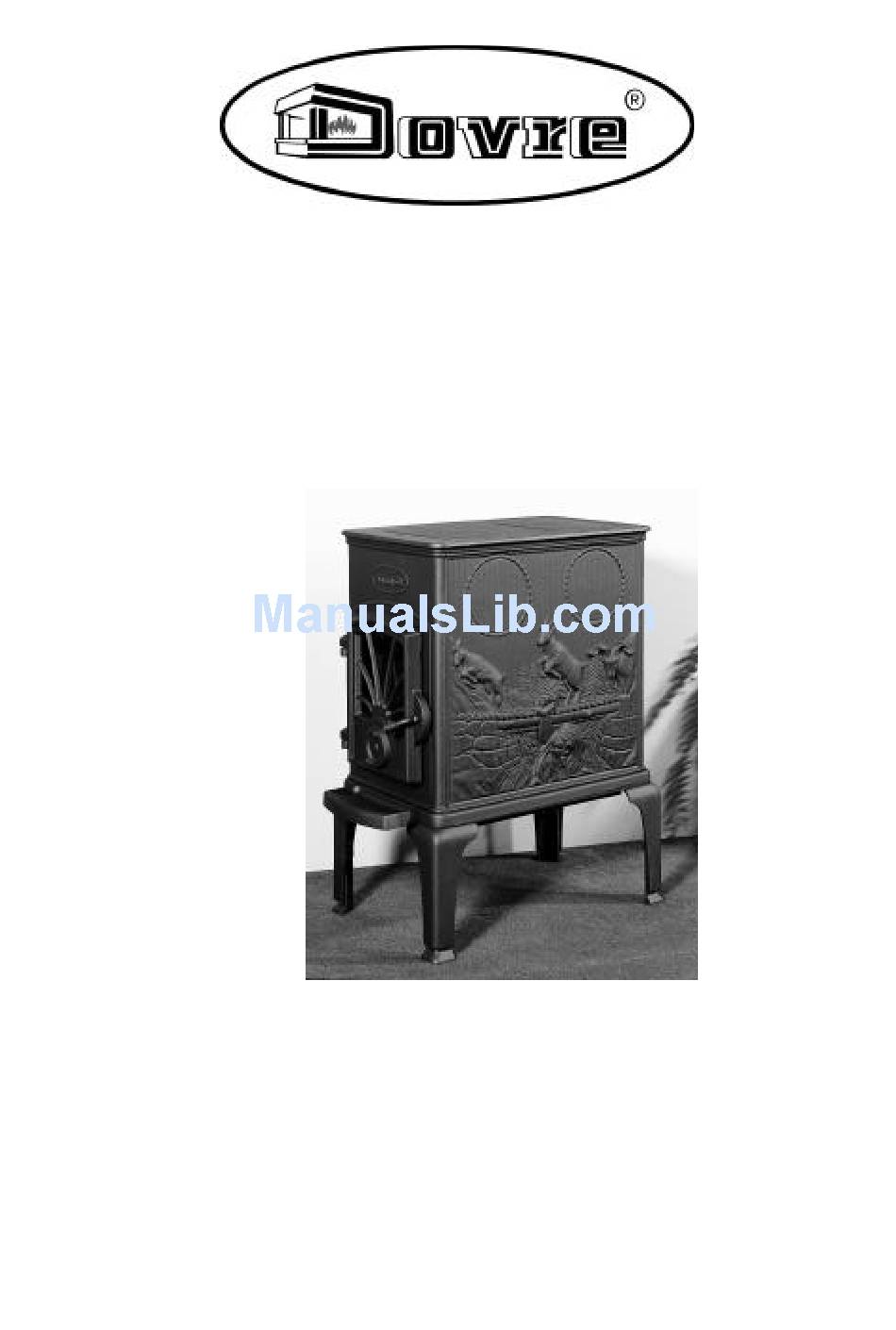

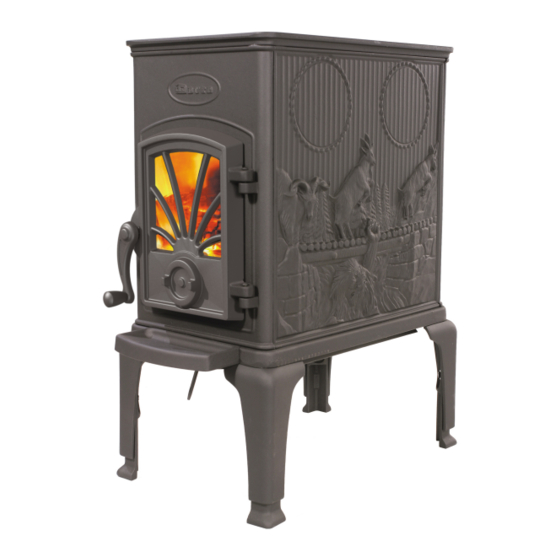

HOUTKACHEL / POELE A BOIS WOOD STOVE / HOLZ OFEN 40CB INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING INSTALLATION ET MODE D’EMPLOI INSTALLATION INSTRUCTIONS AND OPERATING MANUAL EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG 40CB 03.27899.100...
Mocht er onverhoopt toch iets aan uw toestel mankeren, dan kunt u altijd een be- roep doen op de DOVRE service. Het toestel mag niet gewijzigd worden en gebruik steeds originele onderdelen. Dit toestel is ontw orpen om te worden geplaatst in een woonruimte en hermetisch te worden aangesloten aan een rookgasafvoerkanaal (schoorsteen).
Installatievoorschrift 3.1. Vooraf De kachel moet hermetisch worden aangesloten op een goed werkende schoorsteen, voldoende afgeschermd zijn van brandbare materialen (vloer en wanden), in een ruimte met voldoende verluchting. Informeer naar nationale of plaatselijke normen en voorschriften terzake. Uw verde- ler kan u hierin adviseren.
Page 6
dat hierdoor de uitmondingsectie niet vernauwt, en dat de kap zodanig ontwor- pen is, dat bij wind, de afvoer van de rookgassen niet belemmerd, maar bevor- derd wordt. • Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden heeft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteen- gedeelten buiten de woning, moeten steeds worden uitgevoerd in dubbelwandig geïsoleerde buizen.
De vloer moet voldoende draagkrachtig zijn. Een brandbare vloer moet voldoende beschermd worden tegen warmte-uitstraling door middel van een onbrandbare be- schermplaat. Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn. Voor verdere specifieke richtlijnen, zie technische specificatie in bijlage. 3.2.
3.2.3. Montage van de “koude hand” De schroef M8x50 wordt in het houten handvat gebracht en dan aan het verloopstuk geschroefd. Zie figuur voor montage. 3.2.4. Montage van de handgreephouder Monteer de plaatstalen handgreephouder op het bodemhitteschild met de bijgeleverde bout en moer (M8). 3.2.5.
Gebruiksaanwijzing Brandstof Dit toestel is uitsluitend geschikt voor het stoken van hout. Alle andere brandstoffen zijn v erboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel. Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout of verduurzaamd hout, multiplex of spaanplaat.
het hout compacter gestapeld wordt, zal het langzamer verbranden aangezien de lucht slechts bepaalde stukken hout kan bereiken. Het hout wordt best op deze manier gestapeld wanneer men voor een langere tijd wil stoken. Wanneer u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen een afzetting van teer en creosoot vormen.
Onderhoud Het vraagt weinig moeite om uw toestel in goede staat te houden. Controleer regelmatig of het dichtingkoord van de deuren nog goed afsluit. Het toestel wordt aan de buitenzijde zuiver gemaakt met een vochtig zeemvel, als het voldoende koud is. Poets het toestel nooit wanneer het nog warm is. Kleine verfbeschadigingen kunnen bijgewerkt worden met een spuitbus.
Conservez ce carnet pour qu'un prochain utilisateur puisse également en profiter. Introduction L’appareil DOVRE que vous venez d’acquérir est un produit de qualité, qui symbolise une nouvelle génération de poêles économiques et respectueux de l’environnement, et utilisant de manière optimale tant la chaleur de convection que la chaleur de rayonnement.
Installation 3.1. Au préalable Le poêle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou protégé de matériaux combustibles (sol, parois), et ce dans un local suffisamment aéré ou ventilé. Informez-vous au sujet des normes nationale s et régionales d’application pour votre installation.
Page 14
est telle que, en cas de vent, le tirage soit amélioré et non entravé. • Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroi- dir trop fortement dans la cheminée. Surtout quand le conduit passe par des piè- ces non chauffées ou par les murs extérieurs, une isolation supplémentaire est préconisée.
Le sol doit être suffisamment solide pour supporter le poids de l’appareil. Un sol en matériau combustible doit être suffisamment protégé du rayonnement thermique par une plaque de protection résistante à la température. Un tapis doit rester distant d’au moins 80 cm du feu. 3.2.
3.2.3. Montage de la « poignée froide » La poignée froide, comportant une vis M8x50, une poignée de bois et un embout, s’assemble comme indiqué sur le cro- quis. 3.2.4. Montage de la porteur de la poignée « froide » » Montez la porteur de la poignée «...
Mode d’emploi Combustible Cet appareil convient exclusivement pour le chauffage au bois. L’utilisation de tout autre combustible est strictement interdit. Cela peut causer d’importants dommages à votre appareil. N’utilisez jamais de bois traité, tel le bois de démolition, le bois peint, imprégné, le multiplex…...
atteindre toutes les bûches en même temps. C’est l’empilage conseillé pour des pé- riodes de chauffe de longue durée. Lorsque l’on brûle du bois pendant une longue période à faible régime, il peut se former dans la cheminée des dépôts de goudron et de créosote. Quand ces dépôts deviennent trop importants, une augmentation subite de la température de la chemi- née peut entraîner un feu de cheminée.
Entretien Ce n’est pas difficile de maintenir votre poêle ou foyer DOVRE en bon état de mar- che. Vérifiez régulièrement si le cordon d’étanchéité de la porte est toujours en bon état. L'habillage peut être nettoyé avec éponge et peau de chamois quand l'appareil est froid.
Save this booklet and pass to any subsequent user who can also profit by it. Introduction Your DOVRE purchase has made you the owner of a high quality product that sy m - bolizes a new generation of energy -saving and ecologically safe heaters, producing convection heat as well as radiant heat with optimum efficiency.
Installation guideline 3.1. Preparatory measures The stove should be hermetically connected to a well-functioning chimney, suffi- ciently enclosed to keep combustible materials (floor and walls) at a distance, and should be installed in a room with sufficient ventilation. Please inform about national or local norms and regulations concerning this subject. Your distributor will give y ou the necessary advice.
Page 22
way that wind will not hinder, but promote the smoke flow. • Especially if the flue runs through unheated rooms or outside the house, further insulation is necessary. Metal chimneys or parts of the chimney outside heated rooms should always have double -walled, insulated flues. The part of the chim - ney outside the roof should always be insulated.
3.2. Preparing the stove Please inspect the stove for damage caused during transport immediately after deliv- ery and notify your distributor in case there are any defects. Do not put the stove into operation in the meantime. In order to avoid damaging the stove during installation and to make handling of the stove easier, it is recommended to remove previously all loose parts (fire-resistant bricks, ashtray, ...) from the stove.
3.2.3. Assembling the “cold handle” Assemble the different parts of the handle, i.e. a screw M8x50, a wooden handle and a nut, as indicated on the sketch. 3.2.4. Assembling the support for the “cold handle” See drawing. 3.3. Finishing When the stove is placed in the final position and hermetically connected to the chimney, you can replace all of the loose parts.
Instructions for use 4.1. Fuel The only suitable fuel for this stove is wood. No other fuels are allowed to be burnt, as they can inflict serious damage to your stove. Do not burn any treated wood such as scrap wood, dyed wood, impregnated or pre- served wood, plywood or chipboard.
sote to deposit in the chimney after a long period of time. Tar and creosote are highly combustible substances. Thicker layers of these substances might catch fire when the temperature in the chimney increases suddenly and steeply. Therefore it is necessary for the fire to regularly burn very intensely, so that thin layers of tar and creosote immediately disappear.
Maintenance It takes little effort to keep your stove in good condition. Regularly check whether the sealing cord still closes the doors tightly enough. The painted or enamelled cast iron mantle can be cleaned with a moist, soft cloth, when it is almost cold. Make sure no aggressive, acid products get in touch with enamelled parts.
Heben Sie es bitte auch für den Fall gut auf, dass ein zukünftiger Benutzer sich zurechtfinden kann. Einleitung Mit dem Kauf eines DOVRE haben Sie ein Qualitätsprodukt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird.
Montagevorschrift 3.1. Vorher Der Ofen muss in einem Raum mit ausreichender Entlüftung hermetisch an einen gut funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren Materialien (Fußboden, Wände) abgeschirmt werden. Erkundigen Sie sich über diesbezügliche nationale oder regionale Normen und Vorschriften. Ihr Händler kann Ihnen dabei helfen. Informieren Sie sich eventuell auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen Vorschriften oder Erfordernissen.
Page 30
so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindert, sondern fördert. • Vor allem, wenn der Rauchkanal durch ungeheizte Räume läuft oder Außenwände hat, ist eine zusätzliche Isolierung wichtig. Metallene Schornsteine, oder Schornste inteile außerhalb der Wohnung müssen stets in doppelwandig isolierten Rohren ausgeführt sein.
Geräte muss dieser Abstand mindestens 40 cm betragen. Das aufstellen der Feuerstätte is nur bei ausreichender Tragfähigkeit der Aufstellfläche möglich. Bei unzureichender Tragfähigkeit müssen geeignete Massnahmen (z.B. Platte zur Lastverteilung) getroffe n werden, um diese zu erreichen. Ein brennbarer Fußboden muss mit einer feuerfesten Schutzplatte ausreichend gegen Wärmeabstrahlung geschützt werden.
Ansclusskragen und dem Ofen mit Hilfe des mitgelieferten Kitts. Im Fall eines Rückanschlusses brechen Sie die vorgeschnittene P latte ab den Hitzenschild. Ein bereits gemachtes Loch kann nachher immer wieder gedichtet werden mit Hilfe des Deckelchens das mit dem Stahriegel und einem Bolzen befestigt werden kann. Ein solches Deckelchens ist immer als Zubeör verfügbar.
Gebrauchsanleitung Brennstoff Dieses Gerät ist ausschließlich zum Heizen mit Holz. Alle anderen Brennstoffe sind verboten. Die Verwendung davon kann zu ernsthaftem Schaden an Ihrem Gerät führen. Heizen Sie auch nicht mit behandeltem Holz, wie z.B. A bbruchsholz, gefärbtem Holz, imprägniertem Holz oder haltbar gemachtem Holz, Mehrfach- oder Spannplatten.
langsamer verbrennen, da die Luft nur bestimmte Holzstücke erreichen kann. Das Holz wird am besten auf diese Weise gestapelt, wenn man für eine längere Zeit heizen möchte. Wenn Sie langfristig Holz auf einem niedrigen Stand heizen, kann sich im Schornstein ein Belag von Teer und Teerölen bilden.
Wartung Es erfordert wenig Anstrengungen, um Ihr Gerät in gutem Zustand zu erhalten. Kontrollieren Sie regelmäßig, ob die Dichtungen der Türen noch gut abschließen. Das Gerät wird an der Aussenseite mit einem feuchten Ledertuch gereinigt, wenn es ausreichend kalt ist. Putzen Sie das Gerät niemals, solange es noch warm ist. Passen Sie auf, dass keine aggressiven, sauren Produkte mit emaillierten Teilen in Kontakt kommen.
Die Bauart-Raumheizvermogen Diesem Ofen darf nur mit geschlossenem und verriegeltem Sichtfenstertür betrieben werden. Er kann am bereits belegte Schornsteine angeschlossen werden und ist aus Sicherheitsgründen mit einem verriegelten Sichfenstertür und ein kleiner Fülltür (bauart 1) ausgestattet. Die Nennwärmeleistung van 6 kW ist bei: •...
Page 40
Wij, Nous, Wir, Dovre nv Nijverheidsstraat 18 B2381 Weelde verklaren bij deze dat de kachel 4CB conform is volgens de EN 13240. déclarons que le poële 40CB est conforme au norme EN 13240. declare that the oefen 40CB is in conformity with the EN 13240.
