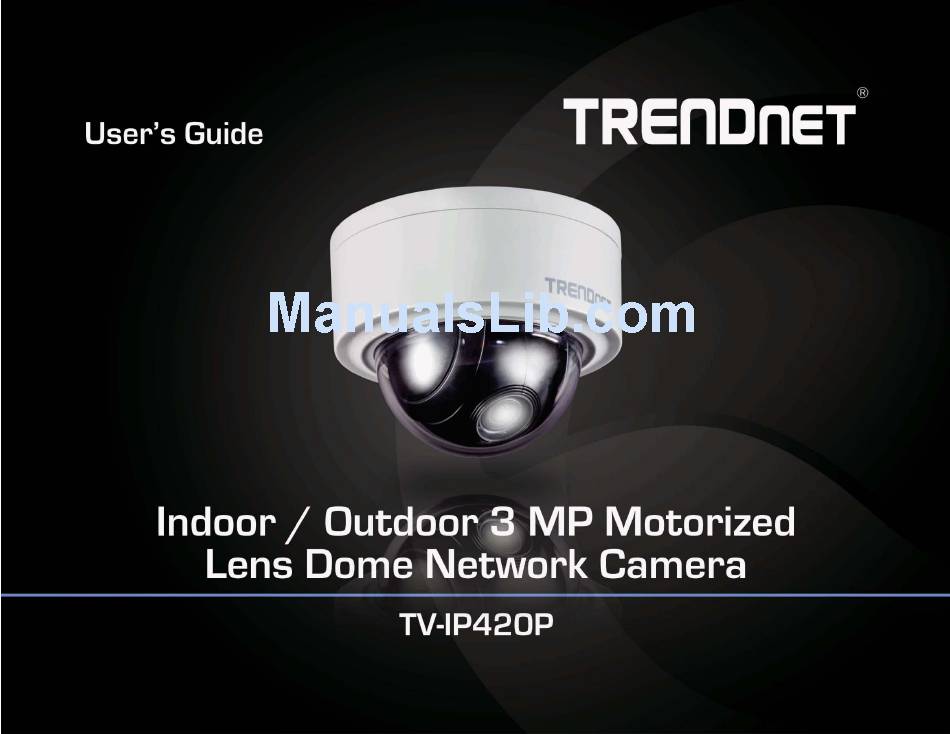

TRENDnet TV-IP420P User Manual

Hide thumbs Also See for TV-IP420P:
Table of Contents

Advertisement

Quick Links

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TV-IP420P and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for TRENDnet TV-IP420P

Summary of Contents for TRENDnet TV-IP420P

  • Page 2: Table Of Contents

    TRENDnet User’s Guide    TV‐IP420P  Playback  ........................ 21 Contents Search for video recordings ..................... 21  ...................... 1 Time Line .......................... 21 Product Overview ................ 4 Playback  ........................... 22 Features  ........................4 Slice images from video playback .................... 22 Hardware .........................4 Download sections of video  ..................... 23 Performance ......................4 Download snapshots  ........................ 23 Camera Management  ....................5 Log ........................ 24 Package Contents ....................5 Search for logs ......................... 24 System Information .................... 25 Open the cover ......................6 System Configuration  .............. 26 Reset Button ......................6 Cables ........................6 Device Settings ..................... 26 Warnings ...
  • Page 3 TRENDnet User’s Guide    TV‐IP420P  Video Settings  .................  3 6 Restore Default Password  .............. 57 Video Format ...................... 36 Software Reset ..................... 57 Display Settings..................... 37 Hardware Reset .................... 57 On Screen Display Settings ................... 40 Appendix .................. 58 Text Overlay  ...................... 40 Direct video access ‐ RTSP .................. 58 Privacy Mask  ...................... 41 Regulations .................. 58 Video Recording .................... 41 Federal Communication Commission Interference Statement ........ 58 Events  .....................  4 2  RoHS ........................ 58 Motion Detection .................... 42 Europe – EU Declaration of Conformity ............... 59 Video Tampering .................... 44 Limited Warranty  ................ 60 Notification  ...................... 46  ...

  • Page 4: Product Overview

    TRENDnet User’s Guide    TV‐IP420P  Hardware  Product Overview  Powerful Zoom  4x optical zoom and 16x digital zoom   Motorized PTZ  350° pan tilt zoom and user defined 3D zoom within the web interface  Outdoor Ready  Outdoor  IP66  weather  rated  and  an  operating  temperature  range  of  ‐30  –  60 °C (‐22 – 140 °F)  Vandal Resistant  Impact protection rated with IK10  Performance    3 Megapixel    Record 2048 x 1536 at 25 fps in the space saving H.264 compression format    Storage  Record  video  to  a  Samba  client  or  to  a  Micro  SD  card  (up  to  128  GB,  sold ...

  • Page 5: Camera Management

    TRENDnet User’s Guide    TV‐IP420P  Camera Management   Package Contents  Multi‐Language Interface  TV‐IP420P package includes:  Support for English, French, Spanish, German, and Russian  • TV‐IP420P  Advanced Playback  • Quick Installation Guide  Advanced in‐camera archived video review functionality  • CD‐ROM (Utility and User’s Guide)  • Camera mounting hardware  Storage  (Optional power adapter not included)   SMB/CIFS support with notification if storage drive is full    Motion Detection     Create  motion  detection  windows  with  separate  sensitivity  settings  and  event triggers      Recording Schedule   Define a weekly recording schedule    Drilling Template Mounting Screws...

  • Page 6: Open The Cover

    TRENDnet User’s Guide    TV‐IP420P  Open the cover  Cables  Loosen the mounting plate screws and base screws, twist the bottom housing  to open.  Alarm line in, line out  and grounding wires        RS‐485 wires          Network cable  Reset Button  connection  Push and hold the reset button then power on the camera. Keep holding the    reset  button  for  more  than  10  seconds  to  reset  configuration  to  factory  default.           ...

  • Page 7: Warnings

    TRENDnet User’s Guide    TV‐IP420P  Warnings  Cautions  Injury  or  equipment  damage  may  be  caused  if  any  of  these  cautions  are  Serious injury or death may be caused if any of these warnings are neglected.   neglected. Follow these precautions to prevent potential injury or material  Follow these safety guards to prevent serious injury or death.  damage.  • If  using  the  power  adapter,  please  choose  the  power  adapter  that  meets the safety extra low voltage (SELV) standard or IEC60950‐1 and  • Make sure the power supply voltage is correct before using the Camera.  Limited Power Source standard.  • Do not drop the camera or subject to physical shock. ...

  • Page 8: Installation Procedure

    TRENDnet User’s Guide    TV‐IP420P    Installation Procedure  • Moisture: Avoid damp or moist environments whenever you can. The  There  are  number  of  factors  involved  in  a  successful  camera  installation.  TV‐IP420P is an IP66 grade, IK10 water proof camera, and it will work  Follow the suggested installation steps and go through the check lists. This  in moist environments. However, rain may affect the picture quality,  guide will help you make your camera installation smoothly and easily.  especially  at  night,  water  may  reflect  the  light  from  the  infra‐red  illumination and degrade picture quality.  • Plan for installation location, see next paragraph  • Temperature: TV‐IP420P works within a specified temperature range.  • Setup Your Camera with CD, see page 9 ...

  • Page 9: Setup Your Camera With Cd

    TRENDnet User’s Guide    TV‐IP420P    Setup Your Camera with CD  3. Connect a PoE capable network cable to the camera’s network port and  then to a PoE switch and wait for the camera to boot up, click Next.  1. Insert  the  Installation  CD‐ROM  into  your  computer’s  CD‐ROM  drive  to  * A power adapter (sold separately) can be used instead of PoE switch.  initiate the Auto‐Run program. Choose your preferred language and then  click the Install Camera.        2. Write down the MAC Address of the camera.  4. Wait while the utility is searches for the camera.       © Copyright 2016 TRENDnet. All Rights Reserved. 9 ...
  • Page 10 TRENDnet User’s Guide    TV‐IP420P  5. The installation wizard will list cameras found on your network. If only  7. If you select Fixed IP, enter the IP address, subnet mask, default gateway,  one camera is found, it will be selected by default. If you have more than  and DNS server address. Please make sure the IP address you are setting  one camera on the network, please choose the camera you wish to set  on the camera is in the same network of the computer that you are using.  up by identifying its MAC address. Select the camera and then click Next.  Click Next.        6. Select the DHCP option to assign IP address dynamically, or select Fixed    IP to assign the camera an IP address, and then click Next.                  © Copyright 2016 TRENDnet. All Rights Reserved. 10 ...
  • Page 11 If  you  have  already  setup  the  password  and  want  to  keep  the  password  unchanged,  un‐check  the  Change  Password box and click next to get the link to access your camera.)      10. Scan  the  QR  code  to  find  and  install  the  TRENDnet  IPView  app. Click  Finish to exit the program or click Home to return to the main screen.        ...

  • Page 12: Cabling

    TRENDnetVIEW  Pro  software  (version  the connectors meet the category 5 Ethernet cable standards. At least 2 pairs  2.5.7 or later) for Windows computers.  The software is included on the CD  of twisted lines are required for power and data. Poor cable quality may cause  comes with the package. If you do not have the CD with you, you can go to  unexpected problems. Testing your cable or running a new cable is suggested  http://www.TRENDnet.com/support  enter  the  model  number  “TV‐IP420P”  for new camera installation.  and download the software.  Waterproof cap  Camera Default Settings:  System Default    The  TV‐IP420P  itself  is  IP66  grade  water  and  dust  proof.  There  is  a  set  of ...

  • Page 13: Logging‐In To The Camera For The First Time (Windows)

    TRENDnet User’s Guide    TV‐IP420P  Logging‐in to the Camera for the First Time (Windows)  3. The  camera  management  page  will  detect  if  you  installed  the  camera  video streaming plug‐in or not. Click the link to download the plug‐in from  1. Open  the  web  browser  (Internet  Explorer,  Firefox  or  Safari)  on  your  the TV‐IP420P camera.  computer. In the address bar, enter the IP address you setup through the    setup CD or 192.168.10.30.  (If  you  have  a  DHCP  server  on  your  network,  the  IP  address  will  be ...
  • Page 14 TRENDnet User’s Guide    TV‐IP420P  5. Permission  request  may  show  up  depends  on  the  Internet  security  7. Refresh  the  browser  and  the  Live  View  page  will  show  up  and  begin  settings  on  your  computer.    Click  More  Info  and  then  Run  anyway  to ...

  • Page 15: Logging‐In To The Camera For The First Time (Os X)

    TRENDnet User’s Guide    TV‐IP420P  Logging‐in to the Camera for the First Time (OS X)  3. The  camera  management  page  will  detect  if  you  installed  the  camera  webcomponent plug‐in or not. Click the link to download the plug‐in from  1. Open the web browser on your computer. In the address bar, enter the  the TV‐IP420P camera.  IP address of the camera 192.168.10.30. (If you have a DHCP server on  Note: Internet connection is required to download the plug‐in. If you do not have  your network, the IP address will be assigned dynamically. For example,  Internet access, you can find the plug‐in on the CD comes with the package under  if you have a home gateway on your network and you plug‐in the camera  /Mac folder.  on the same network, then you can find the camera IP address on your  home gateway), and then press Enter.          2. Enter the user name, admin, and the default password, admin, and then  click OK.        4. Quit  your  browser  completely  by  command‐Click  on  the  browser  icon ...
  • Page 16 TRENDnet User’s Guide    TV‐IP420P  5. Go to the Finder and navigate to the Download folder. Command‐Click  7. Click Continue to install the plug‐in.  the WebComponents.pkg and then click Open. (If you are install the plug‐ in from the CD when you don’t have internet connection, just browse to  /Mac folder and double click the WebComponents.pkg file.)        8. Select a destination to install the plug‐in. Then click Continue.      6. Click Open with  Installer to start installation.              © Copyright 2016 TRENDnet. All Rights Reserved. 16 ...
  • Page 17 TRENDnet User’s Guide    TV‐IP420P  9. Use the default location and click Install.  11. Installation will process automatically.      12. Click Close to exit the installation.  10. Enter your password and click Install Software          © Copyright 2016 TRENDnet. All Rights Reserved. 17 ...
  • Page 18 TRENDnet User’s Guide    TV‐IP420P  13. Open the browser and login again with the default IP 192.168.10.30 or  16. The Live View page shows up and the video starts to stream.  the IP that was dynamically assigned by your router.        14. Enter the user name, admin, and the default password, admin, and then  click OK.            15. The  TV‐IP420P  will  ask  you  to  change  your  password  from  the  default  setting. Please enter the new password twice and click OK. The password  must be between 8 and 16 characters. (Alphanumeric: a‐z, A‐Z, 0‐9, !, @,  #, $).      © Copyright 2016 TRENDnet. All Rights Reserved. 18 ...

  • Page 19: Live View

    TRENDnet User’s Guide    TV‐IP420P  Live View  After you log‐in into the camera management page, you’ll see the Live View page.          Snapshot   Click this icon to take a video snapshot.    Zoom   Click  once  to  enable  zoom.  When  enabled, click and drag the area on the  picture  to  zoom  in.  Right  click  to  resume  100%  zoom.  Click  the  icon  again  to  disable  zoom.  The  zoom  function works  in full screen mode as ...
  • Page 20 TRENDnet User’s Guide    TV‐IP420P  Snapshot   Click this icon to take a video snapshot  The  status  bar  shows  the  status  you  are  at,  Status Bar  including  enabled  the  zoom,  recording  video,  Click once to enable zoom. Then, click and drag  and successfully taking a snapshot  the area on the picture to zoom in. Click once on  Zoom   picture  for  100%  zoom.  Click  the  icon  again  to    The icon expands the PTZ control panel  disable  zoom.  The  zoom  function  works  in  full ...

  • Page 21: Search For Video Recordings

    TRENDnet User’s Guide    TV‐IP420P  Playback   Time Line  There is a play back head in the center of the time line represented in a yellow  You can playback the video recording on the network storage and download  vertical  line.  To  look  for  a  specific  video  recording,  move  the  time  line  by  the video clip and snapshots to your local computer.   clicking  and  dragging  it.  If  the  recording  is  short,  zoom  in  by  clicking        button. Click     to zoom out the time scale. If you know the exact time of ...

  • Page 22: Playback

    TRENDnet User’s Guide    TV‐IP420P   Playback  Slice images from video playback  Use playback controls to play back the video recording.  You can take snapshots from playback video or make new video clips from  the video you are playing back.        Click this button to play the video.        Click this button to enable zoom. Then click and drag on      Click this button to pause video playback.    the video to define the area you want to zoom in. Click    Click this button to stop playback.    again to get back to 100% zoom.      Click this button increase playback speed*.    Double click to show video in full screen and press ESC    Click this button decrease playback speed*.  on keyboard to exit full screen mode.       Click to playback video frame by frame. Click again for    Click this button to disable zoom.   ...

  • Page 23: Download Sections Of Video

    TRENDnet User’s Guide    TV‐IP420P  Download sections of video  Download snapshots  To  save  complete  video  sections  or  snapshots,  you  can  download  the  files    directly.       Click   button to list snapshots to download      Click   button to download video sections.      Check the time of the recording, select the videos you want to download, and    Select  the  type  of  event  that  triggered  the  snapshots.  then click Download.  Choose the Start Time and End Time. Then, click Search ...

  • Page 24: Log

    TRENDnet User’s Guide    TV‐IP420P  Log  Search for logs  Click the type of log and then the Start Time and End Time. Click Search to  The log of the TV‐IP420P will be saved on the network storage. You can search  start searching.  the relevant records and save to your local computer. (See Network Storage  on page 50 to setup the storage.)       Click First Page, Prev Page, Next Page, and Last Page to show the logs. Click  Save Log to save the logs to your computer.                       © Copyright 2016 TRENDnet. All Rights Reserved. 24 ...

  • Page 25: System Information

    TRENDnet User’s Guide    TV‐IP420P  System Information    Network Information  System Information page shows the camera’s basic information.   IP Address: IP address of the TV‐IP420P  Subnet Mask: Network range of IP address  Default Gateway: The default route going from the TV‐IP420P subnet.  Primary DNS: Primary DNS server address  Secondary DNS: Secondary DNS server address        Basic Information  Device Name:  Human readable device name for easy  identification.  Firmware Version:  Firmware version  MAC Address:  The MAC address of Ethernet Interface  System Time:  The system time setup in the camera. Keeping this  time correct is important for recording, scheduled  control and logging accurately.  Device Name:  Human readable device name for easy  identification.      © Copyright 2016 TRENDnet. All Rights Reserved. 25 ...

  • Page 26: Device Settings

    TRENDnet User’s Guide    TV‐IP420P  System Configuration  Authentication  RTSP:  TV‐IP420P’s video stream can be accessed with  RTSP, Real Time Streaming Protocol. Only the  Device Settings  administrator and users can view this video stream  Un‐checking this box will allow everyone access to this video  Setup  your  camera  name  and  location  for  easy  identification.  This  camera  stream without authentication. Default: Checked.  name will also be recognized by other network camera software as the name    of  this  camera.  OSD,  On  Screen  Display,  camera  name  is  referring  to  this  setting as well.  Service ...

  • Page 27: User Accounts

    TRENDnet User’s Guide    TV‐IP420P  User Accounts  Time Settings  You can setup up to 16 user accounts to access the camera’s video stream  The  accuracy  of  the  system  clock  is  important  for  scheduling  and  accurate  with a web browser or real time video stream (RTSP). Only one administrator  logging.  You  can  synchronize  the  system  time  with  your  computer,  or  account can be setup to configure the TV‐IP420P and cannot be deleted.  automatically  check  the  time  accuracy  with  a  network  time  server  (NTP ...

  • Page 28: Daylight Savings

    TRENDnet User’s Guide    TV‐IP420P  Daylight Savings  Live View Settings  Setup daylight savings.  Setup the live view video quality, file size and file saving directories.       Automatic Update  Enable DST:  Check this box if your time zone has daylight savings.  Start Time:  Enter the date that daylight savings starts    End Time:  Enter the date that daylight savings ends  DST Bias  Enter  how  much  time  the  daylight  saving  adjusted  by     daylight savings.  Live View Parameters  Click Save to save the changes  Live View  Configure the buffer size for live view video stream. With    Buffer:  low  buffer  size  setting,  you  can  get  real‐time  video ...

  • Page 29: Maintenance

    TRENDnet User’s Guide    TV‐IP420P  Maintenance  Record File Settings  Record file size:  This size of live view video recording. You can choose  256MB, 512MB, or 1GB a file. Smaller file size is good  You can restart, load camera settings and upgrade the camera firmware on  for many short recordings.  this page.  Save record  Click Browse and then choose a new destination if you  files to:  want to save the file somewhere else.  Save  Click Browse and then choose a new destination if you  downloaded  want to save the file somewhere else.  files to:    Picture and Clip Settings  Save snapshots  Click Browse and then choose a new destination if you  in  want to save the file somewhere else.  live view to:  Save snapshots  Click Browse and then choose a new destination if you  when playback  want to save the file somewhere else.  to:  Save clips to:  Click Browse and then choose a new destination if you  want to save the file somewhere else.  Click Save to save the changes         ...

  • Page 30: Tcp/Ip

    Upgrade.  Status:  Shows the status in firmware upgrade.    TRENDnet  may  periodically  release  firmware  upgrades  that  might  add  features or fix problems associated with your camera. To find out if there is a  firmware  upgrade  available  for  your  device,  please  check  your  TRENDnet  model and version using the link.  http://www.trendnet.com/downloads/   1. If  a  firmware  upgrade  is  available,  download  the  firmware  to  your  computer.  2. Unzip the file to a folder on your computer. ...

  • Page 31: Port

    TRENDnet User’s Guide    TV‐IP420P  Port  Network Interface  MAC Address:  Click this button to reboot this camera.  You can change the service port numbers of TV‐IP420P and enable/disable  Duplex and  Choose  one  of  the  Ethernet  duplex  and  speed  to  RTSP or HTTPS services.  Speed:  match your network. Default: auto.  MTU:  Maximum transmission unit. The maximum field size  in the Ethernet packet.  Primary DNS:  Enter your first IPv4 or IPv6 DNS server address  Secondary DNS:  Enter your second IPv4 or IPv6 DNS server address    IPv4    DHCP:  Check this box if the IP address is assigned by DHCP  server.   Port Numbers  IPv4 Address:  The IPv4 dynamic or static address  HTTP Port: The default web access port. You can change the port  Subnet Mask:  Network range of the subnet ...

  • Page 32: Ddns

    TRENDnet User’s Guide    TV‐IP420P  DDNS  PPPoE  Dynamic Domain Name Service, DDNS, allows you to find your camera from  Setup  PPPoE  (ADSL)  connection  to  connect  your  camera  with  your  ISP,  the Internet with an easy to remember domain name.  Internet Service Provider.       DDNS   PPPoE (ADSL)  Enable DDNS:  Check this box to enable DDNS Service.  Enable PPPoE: Check this box to enable PPPoE connection.  DDNS Type:  Select a DDNS service provider.  Dynamic IP: The IP address assigned by ISP  User Name: Enter the account name.  Password: Enter the password.    Confirm: Enter the password again.  Server Address:  Enter the DDNS server address. ...

  • Page 33: Snmp

    TRENDnet User’s Guide    TV‐IP420P  SNMP  SNMP V1/V2  Enable SNMPv1: Check this box to enable SNMP v1 management.  SNMP Settings allows you to assign the contact details, location, community  Enable SNMPv2c: Check this box to enable SNMP v2c management.  name and trap settings of SNMP. This is a networking management protocol  Read SNMP  Specify the password to access the SNMP  Community: community for read only access.  used  to  monitor  network‐attached  devices.  SNMP  allows  messages  (called  Write SNMP  Specify the password for access to the SNMP  protocol data units) to be sent to various parts of a network. Upon receiving  Community: community with read/write access.  these messages, SNMP compatible devices (called agents) return data stored  Trap Address: Specify the IP address for the SNMP trap  in their Management Information Bases.  community.  Trap Port: Specify the port number for the SNMP trap  community.  Trap Community: Specify the name of SNMP trap community.   ...
  • Page 34 TRENDnet User’s Guide    TV‐IP420P  802.1X    Setup 802.1X for remote authentication service.    Authentication  Choose  the  authentication  method  to  verify  the  Algorithm:  source of information: MD5 or SHA.  Authentication  Specify the authentication password between 8 to 32  Password:  letters.  Private‐key  Choose the privacy key to encrypt SNMP messages:  Algorithm:  DES or AES.  Private‐key  Specify the privacy key between 8 to 32 letters.  Password:    SNMP Other Settings  SNMP Port:  SNMP service port number.    Click Save to save the changes  802.1X Authentication    Enable IEEE  Check  this  box  to  enable  802.1X  authentication ...

  • Page 35: Ip Address Filter

    TRENDnet User’s Guide    TV‐IP420P  IP Address Filter  Quality of Service (QoS)  Set up a list of clients allow only the clients on the list to access this camera  Setup  traffic  prioritization  tags  the  video  packets  to  go  through  network  or to reject clients on the list from access this camera.  switches and routers with assigned  priority. You can set the Differentiated  Services Code Point (DSCP) bits on outgoing data streams. The QoS capable  network device will forward different data in different priorities. The meaning  of the value is different in different DiffServ domains.  Consult your network  manager for the setup details.     IP Address Filter  Enable IP  Check this box to enable IP address filtering service.  Address Filter:  IP Address Filter  Choose Forbidden to ban the listed IP addresses or  Type:  Allowed to allow listed host to access this camera.  Add:  Click Add to add a user account    Modify:  To modify an entry on the list, highlight the entry by  IP Address Filter  clicking on it. Then, click the Modify button. ...

  • Page 36: Upnp

    TRENDnet User’s Guide    TV‐IP420P  UPnP  Video Settings  Universal  Plug‐and‐Play  is  a  device  discovery  protocol  set.  It  allows  your  Video Format  camera to easily be found, for example, on a Windows operation system.  UPnP  Enable UPnP:  Check this box to enable UPnP connection.  Friendly Name:  The name that will be appeared when searched.    Port Mapping  Enable Port  Check this box to enable UPnP connection.  Mapping:  Port Mapping  Choose Manual or Auto port mapping.  Mode:  External Port:  Choose the port number for mapping.  Click Save to save the changes             ...

  • Page 37: Display Settings

    TRENDnet User’s Guide    TV‐IP420P  Display Settings  Video Encoding:  Choose the video stream you want to modify.  H.264 and MJPEG videos are always streaming and    can be configured separately.  Adjust video image quality, lightness, and color settings here.    H.264+  Higher compression option  Resolution:  H.264  MJPEG      Bitrate Type:  Choose between variable bit rate or constant bit  rate for video compression. The default is variable  rate.  Video Quality:  Choose the video quality. The default is medium  quality.  Frame Rate:  Choose the capturing frame rate. The default value  is 30 frames per second. Reduce the frame rate to  reduce the capture file size.  Max. Bitrate:  Choose the maximum video sampling bit rate.  Default: 2048  I Frame Interval  An I Frame is a frame that records a complete  picture. Frames between I frames, (P frame or B  frame) only records the image differences between  two frames. Choose the I Frame Interval here. The    default is 60.   Brightness:  Use the slider or enter a number (0‐100) to adjust the ...
  • Page 38 TRENDnet User’s Guide    TV‐IP420P  Light sensitivities  Smart IR: Smart IR can adjust the strength of infrared lights at  night depending on the distance of an object to  maintain the maximum IR light distance and while  maintaining a clear picture when object is close by.  Default: On.  Max. Exposure  Adjust this value for exposure time for  Time: each picture. You can choose a value  between 1/3 second to 1/100,000  second. The default value is 1/30 second  exposure time for each picture.  Video Standard: This is the base frequency for the video refresh rate. It  is recommended to set to the same frequency of your  local video standard (NTSC: 60, PAL: 50). Default:  60Hz.  Day/Night  Choose whether you want the  Switch: camera to be set to the day mode  (color video) or night mode (IR  enhanced black/white video). You  can manually set it to day mode or  night mode, adjust by lighting  (Auto), or pre‐define schedule.      Auto:  Sensitivity: The light sensor sensitivity.    Switch Time: The time delayed to switch between    modes. Longer switch time can prevent unnecessary  mode flipping if an object is blocking the light source   ...
  • Page 39 TRENDnet User’s Guide    TV‐IP420P  Schedule:  Image adjustments  Use quick selection or enter the time down below.  Back Light  Back  light  compensation:  Setup  a  fixed  light  source  Click OK to confirm the time you want to set.  Compensation  position  to  compensate  and  adjust  the  image  in  the  dark.  Wide‐Dynamic‐ Choose the area that you want to enhance (dark area,  Range: not light source).  Note: By default, the WDR is disabled. Please enable WDR  to set up back light compensation.        Start Time: The start time for day mode.    Stop Time: The start time for day mode.  WDR: Wide Dynamic Range compensates for the dark ...

  • Page 40: On Screen Display Settings

    TRENDnet User’s Guide    TV‐IP420P  On Screen Display Settings  Text Overlay  Display the camera name and the time the video is shooting on the screen  Display extra information on the screen over the image.       Display  Check this box to display the product name that was    Name:  setup in the device settings   Display Date:  Check this box to display system time.  Check Box:  Check this box to enable text overlay.  Display Week:  Check this box to display time of the week.  Text Field:  Enter the text you want to display. You can enter your  local  language  if  you  want.  The  text  field  allows  Time Format:  Select 12 or 24‐hour time format.  maximum  44  English  letters  or  20  non‐English ...

  • Page 41: Privacy Mask

    TRENDnet User’s Guide    TV‐IP420P  Privacy Mask  Video Recording  Create  a  masking  area  to  keep  your  privacy.  You  can  create  up  to  four  independent masking areas by clicking and dragging on the screen.      Pre‐record:  Recording time before trigger event.  Post‐record:  Recording time after trigger event.         Overwrite:  Select Yes to allow older recordings to be   Enable Privacy Mask:  Check this box to enable privacy masking.  overwritten.  Stop Drawing:  Click this button to stop drawing.  Enable Record  Check this box and then click Save to enable video  Schedule:  recording.  Clear All:  Click this button to clear all the masking areas.

  • Page 42: Events

    TRENDnet User’s Guide    TV‐IP420P    Events  Edit:  Click Edit to edit the recording schedule. The Edit  Motion Detection  Schedule window will pop up.    Set up how the motion detection event will be triggered and what actions will  be triggered.    1. Select day of the week you want to edit.  2. Select All Day or Customized schedule of  the day.  3. Set the time period and the event you  want to trigger the video recording  continuous (always recording) or motion  detection.    4. Click Select All or the weekday you want  to have the same schedule on different  day.   5. Click another day of the week by clicking  on its tab to set the next schedule. Click  OK when you have finished your settings.      © Copyright 2016 TRENDnet. All Rights Reserved. 42 ...
  • Page 43 TRENDnet User’s Guide    TV‐IP420P  Draw Area:  Click  Draw  Area  button  to  start  drawing.  Click  and  drag  on  the  area  you  want  to  set  up  the  motion  detection. You can draw up to 8 different areas. Click  Stop  Drawing  to  stop  drawing  motion  detection  areas.  The red grids represent the motion detection area.    Sensitivity:  Move the slider to adjust detection sensitivity.  Clear All:  Click this button to clear all the set up areas.   ...

  • Page 44: Video Tampering

    TRENDnet User’s Guide    TV‐IP420P  Video Tampering  3. Set the time period and the event you want  to trigger the video recording continuous  (always recording) or motion detection.  This is to  detect if the  camera has been tampered with and surveillance  is  4. Click Select All or the weekday you want to  compromised. You can set up tamper proof notifications to alert the system  have the same schedule on different day.   manager to check the camera.  5. Click another day of the week by clicking on  its tab to set the next schedule. Click OK  when you have finished your settings.    Notification  Send Email:  Check this box to send an e‐mail notification when  motion is detected.  Network  Check this box to record video to network storage  Storage:  when motion is detected.  Upload to FTP:  Check this box to send snapshots to an FTP server  when motion is detected.  Click Save to save the changes      © Copyright 2016 TRENDnet. All Rights Reserved. 44 ...
  • Page 45 TRENDnet User’s Guide    TV‐IP420P  Arming Schedule  Edit:  Click  Edit  to  edit  the  recording  schedule.  The  Edit  Schedule window will pop up.    1. Select day of the week you want to edit.  2. Select All Day or Customized schedule of the  day.  3. Set the time period and the event you want    to trigger the video recording continuous  (always recording) or motion detection.  Enable  Check this box to enable tamper detection. Click Save  4. Click Select All or the weekday you want to  Tamper  to save the settings.  have the same schedule on different day.   Detection:  5. Click another day of the week by clicking on  Draw Area:  Click Draw Area button to start drawing. Click and drag  its tab to set the next schedule. Click OK  on the area you want to set up the tamper detection. ...

  • Page 46: Notification

    TRENDnet User’s Guide    TV‐IP420P  Notification  Snapshot  You  can  set  up  your  camera  to  continuously  taking  snapshots  or  taking  Provide notifications for other system events, set up your notifications here.  snapshots only when events happening.        Notification  Notification  First, choose the exception type, and then choose  Type:  the corresponding action.    Send Email:  Check this box to send an e‐mail notification when  motion is detected.   Continuous  Click Save to save the changes  Enable:  Check this box to take snapshots continuously.  Format:  Save snapshots in JPEG format    Resolution:  Uses the same resolution set in Video Format for the ...

  • Page 47: Email

    TRENDnet User’s Guide    TV‐IP420P  Email  Event triggered  Enable:  Check  this  box  to  take  snapshots  when  an  event  is  occurred.  Set up email accounts for notifications.  Format:  Save snapshots in JPEG format  Resolution:  Uses the same resolution set in Video Format for the  snapshot resolution.  Quality:  Choose a compression quality for snapshot.  Interval:  State  the  time  interval  between  this  series  of  snapshots. The default interval is 1 second.  Capture  State how many snapshots you want to take in a single  Number:  triggered event. Default: 3 pictures.   Click Save to save the changes ...

  • Page 48: Alarm Input

    TRENDnet User’s Guide    TV‐IP420P   Alarm Input   address as your incoming email server, maybe not.  Please ask your email service provider for detail.  SMTP Port:  Service port number for outgoing email.*  Choose Alarm Input number, name and alarm type.  The alarm type could be  Enable SSL:  Check this box if your service provider requires a SSL  NO (Normally Open) and NC (Normally Closed).  secured connection.  Attach  Check Attach Image if you want to send a snapshot  Image/Interval:  image  with  the  email  notification  and  select  the  interval of snapshots in seconds.  Authentication:  Check this box if your server requires a password in  order  to  send  email.  Most  email  servers  require  authentication when sending an email.  User name:  Enter the user name of outgoing email account  Password:  Enter the password ...

  • Page 49: Alarm Output

    TRENDnet User’s Guide    TV‐IP420P  Alarm Input  Alarm Output  Alarm Input No.   Select the alarm input number Choose Alarm Input number, name and alarm type.  The alarm type could be  Alarm Name  Input the alarm name  NO (Normally Open) and NC (Normally Closed).   Alarm Type  Two alarm types. NO for (Normally Open) and NC  (Normally Closed).   Normal Linkage  Send Email  When the alarm is triggered, the camera will send  an email notification.   Upload Snapshot  When the alarm is triggered, the camera will  upload a snapshot to FTP.   Network Storage  When the alarm is triggered, the camera will  upload video clip to network storage.    Audible Warning   When the alarm is triggered, the camera will have  beep sound.   Notify Surveillance Center  When the alarm is triggered, the camera will send  a notification message to the VMS.   Trigger Alarm Output  Select All  Select the Alarm output.  PTZ Linking   Preset No.  When the alarm input is triggered, the camera    will move to this preset location.   Patrol No.   When the alarm input is triggered, the camera ...

  • Page 50: Network Storage

    TRENDnet User’s Guide    TV‐IP420P    Network Storage  No:  The sequential number of the network storage.  Network Storage  Type:  The type of storage.  Server  Enter the IP address of your network storage.  Address:  Network  Storage  must  be  setup  before  it  can  be  managed. For  storage  File Path:  Enter the shared folder as file path for network storage. You  management, please refer to the next section.  can  create  a  folder  under  the  shared  folder  and  make  it  a ...

  • Page 51: Storage Management

    TRENDnet User’s Guide    TV‐IP420P  Storage Management  Format:  Select  a  network  storage  volume  and  then  click  Format  to  format  your  network  storage.  This  action  will  format  the  network  volume  (shared  folder)  for  video  recording.  Network Storage must be setup before it can be managed. To setup storage,  Placeholder  files  (formatting  files)  will  be  created  to  make ...

  • Page 52: Ftp Server

    TRENDnet User’s Guide    TV‐IP420P  FTP Server   Enable Snapshot  Check this box if you want to store snapshots on the  to FTP: FTP.  Server Address: Enter the FTP server IP address.  Port: Enter the service port number of the FTP server.  User  Check Anonymous if the FTP server does not require  Name/Anonymous authentication. Enter the User Name if the FTP  server requires authentication.  Password: Enter the password of the FTP account.  Confirm: Enter the password again to make sure the password  was entered correctly.  Directory  When saving snapshots on an FTP server, they can  Structure: be saved in a single place or organized with  meaningful directory names.    Save in root directory: You can choose to store  all files in the same folder of FTP login.   Save in directory: Structure your folders with  camera name or IP address.  Directory:  Use Camera Name: Use the camera name to    organize the saved files.   Use Camera IP: Use the camera IP address to ...

  • Page 53: Ptz (Pan/Tilt/Zoom)

    TRENDnet User’s Guide    TV‐IP420P  Auto Scan Speed: The camera provides 5 scan modes: auto scan,  PTZ (Pan/Tilt/Zoom)   tilt scan, frame scan, random scan and    panorama scan. The scan speed can be set from  Basic  level 1 to 40.  Max. Tilt‐angle: The maximum angle that the camera can revolve  in the tilt direction is adjustable. The values  range from (0‐90) to (‐5‐90)  Auto Flip: You can enable/disable the auto flip function PTZ OSD  Zoom Status: Set the OSD duration of zooming status as 2  seconds to 10 seconds, always on or off.     PT Status: Set the angle display duration white panning  and tilting as 2 seconds to 10 seconds,  always on or off.  Preset Status: Set the preset name display duration as 2  seconds to 10 seconds, always on or off.     POWER OFF MEMORY Set Resume Time Point: The camera can resume its previous PTZ status  or actions after it is restarted from a power‐off.    You can set the time point of which the camera  resumes its PTZ status from 30 seconds up to    600 seconds before power‐off.   Click Save to save the changes Basic Parameters ...

  • Page 54: Limit

    TRENDnet User’s Guide    TV‐IP420P  Limit  Initial Position  The camera can be programmed to move within the configured stops. (left, right, up or  Set the camera initial position, you can also call a preset for the position. Click Set to  down)  save the limits and Clear to clear the limits.             Steps      1. Check the Enable Limit box and select Manual Stops or Scan Stops from the  Limit Type list.    When manual limit stops re set, you can operate the PTZ control panel  manually only in the limited area.     b. When scan limit stops are set, all the scan actions are performed only  in the limited area.    2. Click the PTL control buttons to find the left/right/up/down stop limits, you can  also call the presets and set them as the limits for the camera.    3. Click Set to save the limits and Clear to clear the limits.        © Copyright 2016 TRENDnet. All Rights Reserved. 54 ...

  • Page 55: Park Action

    TRENDnet User’s Guide    TV‐IP420P  Park Action  Private Mask  The feature allows the camera to start at a predefined park action. (scan, preset, pattern)  Create  masking  area  to  keep  your  privacy.  You  can  create  up  to  four  automatically after a period of inactivity (park time).  independent masking areas by clicking and dragging on the screen.  Scheduled  Tasks  function  has  higher  priority  over  Park  Action  function  therefore  when  two  functions  are  set  at  the  same  time,  Scheduled  Tasks ...

  • Page 56: Schedule Tasks

    TRENDnet User’s Guide    TV‐IP420P  Schedule Tasks  You can configure the camera to perform a certain action automatically in a  user‐defined time period.      1. Choose the day you would like to set the task schedule   2. Click All Day or Customize to enter the Start Time and End Time for  each task.     3. Choose the task type from the drop down list.   4. Click OK to save the settings.   Enable the Scheduled Task, define the Park Time and Edit the Tasks that you    would like to perform at certain time.   Note:  The time for each  task cannot  be overlapped, up to 10  tasks can be  configured for each day.        © Copyright 2016 TRENDnet. All Rights Reserved. 56 ...

  • Page 57: Clear Config

    TRENDnet User’s Guide    TV‐IP420P  Clear Config  Restore Default Password    You can clear PTZ configurations all at once in this section, select the desire function and click  Software Reset   Save to clear.   Refer to Advanced Settings, Maintenance section.   Hardware Reset   Follow the steps to perform a hardware reset    Disconnect the power source (Network Cable from PoE injector or switch) e from  the camera    Open the back cover behind the lens and find the reset button            Press and hold the reset button then connects the power source (Network Cable    from PoE injector or switch) back to the device. Release the reset button after 20  seconds.  Wait for 1 minute for camera to reboot. The device has now been reset.      Login to the camera to see if the password has been reset.         Close the cover and configure the camera again.         © Copyright 2016 TRENDnet. All Rights Reserved. 57 ...

  • Page 58: Appendix

    TRENDnet User’s Guide    TV‐IP420P    FCC  Caution:  Any  changes  or  modifications  not  expressly  approved  by  the  party responsible for compliance could void the user’s authority to operate  Appendix  this equipment.  This device complies with Part 15 of the FCC Rules. Operation is subject to the  Direct video access ‐ RTSP  following two conditions: (1) This device may not cause harmful interference,  and  (2)  this  device  must  accept  any  interference  received,  including  To access the video directly through RTSP, just visit the camera IP address on  interference that may cause undesired operation.  port 554 by default. For example: 192.168.10.30:554 use the admin or user  password the login.    Regulations    IMPORTANT NOTE:  Federal Communication Commission Interference Statement ...

  • Page 59: Europe - Eu Declaration Of Conformity

    TRENDnet User’s Guide    TV‐IP420P  Europe – EU Declaration of Conformity  ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΟΔΗΓΙΑΣ 2004/108/EK,  2006/95/ΕΚ και.  Français [French]  Par la présente TRENDnet déclare que l'appareil TV‐IP420P est  This  device  complies  with  the  essential  requirements  of  the  Directive  conforme aux exigences essentielles et aux autres dispositions  pertinentes de la directive 2004/108/CE, 2006/95/CE et.  2004/108/EC and 2006/95/EC. The following test methods have been applied  Italiano[Italian]  Con la presente TRENDnet dichiara che questo TV‐IP420P è  in order to prove presumption of conformity with the essential requirements  conforme ai requisiti essenziali ed alle altre disposizioni  of the Directive 2004/108/EC and 2006/95/EC:  pertinenti stabilite dalla direttiva 2004/108/CE e 2006/95/CE.  Latviski [Latvian]  AršoTRENDnetdeklarē, ka TV‐IP420P atbilstDirektīvas  Safety：EN60950‐1:2006+A11:2009+A1:2010+A12:2011+A2:2013  2004/108/EK un 2006/95/EK būtiskajāmprasībām un citiemar  EMC:   EN 55022:2010  CLASS B  to saistītajiemnoteikumiem.               EN50130‐4:2011  Lietuvių  Šiuo TRENDnet deklaruoja, kad šis TV‐IP420P atitinka esminius               EN 61000‐3‐2:2014     ...
