Summary of Contents for Kemppi KEMPACT MIG 2530

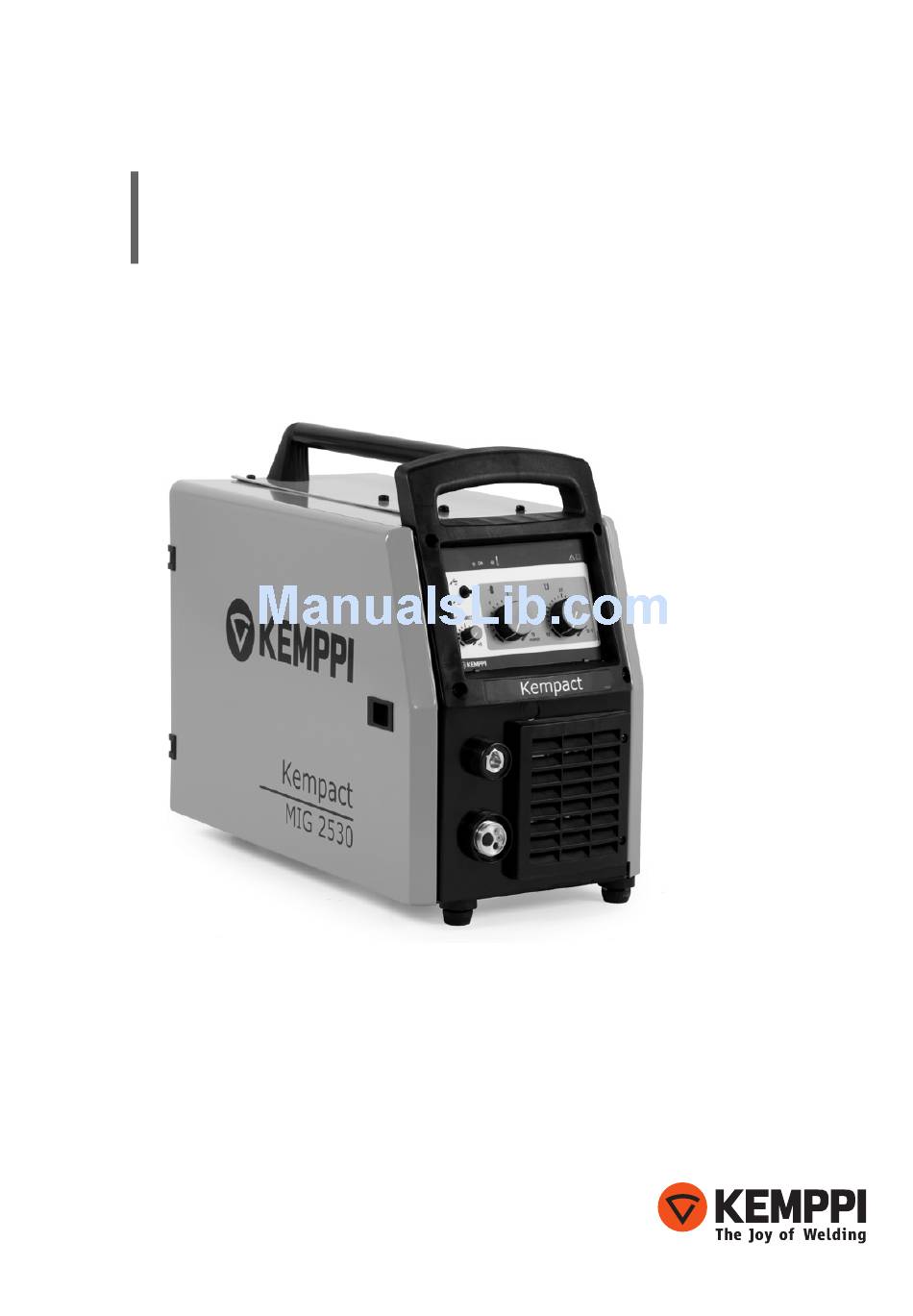

- Page 1 Kempact MIG 2530 Operating manual Käyttöohje Bruksanvisning Bruksanvisning Brugsanvisning Gebrauchsanweisung Gebruiksaanwijzing Manuel d’utilisation Manual de instrucciones Instrukcja obsługi Инструкции по эксплуатации 操作手册 Manual de utilização Manuale d’uso...
- Page 3 INSTRUKCJA OBSŁUGI Polski...
-
Page 4: Table Of Contents
..................Kempact MIG 2530... -
Page 5: Wstęp
Dla bezpieczeństwa własnego i otoczenia należy zwracać szczególną uwagę na podane zalecenia dotyczące bezpieczeństwa. Więcej informacji na temat produktów Kemppi można uzyskać od firmy Kemppi Oy lub autoryzowanego dystrybutora firmy Kemppi oraz na stronie internetowej www.kemppi.com. -
Page 6: Podłączanie Zasilania
Powierzchnia styku zacisku z materiałem powinna być możliwie największa oraz wolna od farby i rdzy. Należy używać kabla o powierzchni przekroju poprzecznego, co najmniej 35 mm², gdyż cieńszy będzie nagrzewać się zbyt silnie. Elementy mechanizmu podajnika Śruba dociskowa Dźwignia dociskowa Rolka podajnika Euro-złącze podajnika Prowadnica drutu Kempact MIG 2530... - Page 7 W000960 W000961 brązowa W001049 W001050 żółta W001051 W001052 szara W001053 W001054 czarna W001055 W001056 Fe, Fc, Mc, czerwona W001057 W001058 Karbowana pomarańczowa W001059 W001060 1,4/1,6 żółta W001061 W001062 szara W001063 W001064 czarna W001065 W001066 © Kemppi Oy / 1204...
-
Page 8: Instalacja Uchwytu Spawalniczego
ściśnięciu jego końca palcami. Nadmierny docisk nie poprawia podawania, a wręcz przeciwnie prowadzi do zgniatania UWAGA! drutu, niszczenia jego powłoki ochronnej i wytwarzania nadmiernej ilości opiłków oraz powoduje przyśpieszone zużywanie się bieżni rolek a także powiększa tarcie. Kempact MIG 2530... -
Page 9: Regulacja Hamulca Szpuli
Przykręcić króciec do reduktora nakrętką (E), a drugi koniec węża podłączyć do półautomatu. Powoli otwierać zawór butli. Wskaźnik ciśnienia (F) pokazuje ciśnienie w butli. Nie wolno zużywać całej zawartości butli. Należy ją napełnić, gdy ciśnienie spadnie do UWAGA! wartości 2 bar. © Kemppi Oy / 1204... -
Page 10: Eksploatacja
Podczas spawania bardzo cienkich blach (0,5 do 0,7 mm) drutami pełnymi, niekiedy dobrze jest zastosować biegunowość ujemną. 3.2.1 Zmiana biegunowości biegun ujemny biegun dodatni Zmiany biegunowości powinien dokonywać wyłącznie autoryzowany serwis Kemppi. UWAGA! Kempact MIG 2530... -
Page 11: Panel
Zwolnienie wyłącznika – zakończenie spawania. 4T: spawanie MIG z 4-taktową obsługą wyłącznika uchwytu Naciśnięcie wyłącznika – rozpoczęcie wypływu gazu osłonowego. Zwolnienie wyłącznika – rozpoczęcie spawania. Naciśnięcie wyłącznika – zakończenie spawania. Zwolnienie wyłącznika – zakończenie wypływu gazu osłonowego. © Kemppi Oy / 1204... -
Page 12: Zadawanie Dynamiki
Nie wyłączać urządzenia z sieci, aby umożliwić pracę wentylatora! Przełącznik wprowadzania drutu Naciśnięcie dźwigni przełącznika samoczynnego wprowadzania drutu w spiralę uchwytu, uruchamia silnik podajnika bez otwierania elektrozaworu gazu i bez podawania napięcia spawania. Kempact MIG 2530... -
Page 13: Konserwacja
Montażu przewodu zasilania powinien dokonywać wyłącznie wykwalifikowany elektryk! UWAGA! Okresowa konserwacja Warsztaty serwisowe dealerów Kemppi mogą dokonywać okresowych przeglądów sprzętu, po podpisaniu odpowiedniej umowy. Przegląd obejmuje oczyszczenie i sprawdzenie wszystkich części urządzenia oraz wymianę wadliwych elementów. Sprawdzana jest też prawidłowość pracy urządzenia. -
Page 14: Dane Techniczne
DANE TECHNICZNE Kempact MIG 2530 Napięcie zasilania 3~, 50/60Hz 380 – 440 V ±10% Moc pobierana (max.) 250 A / 12 kVA Prąd zasilania 17 A 1max 11 A 1eff Kabel zasilający H07RN-F 4G1,5 (5m) Zabezpieczenie (zwłoczne) 16 A Obciążalność 40° C... - Page 16 78681 EPONE CEDEX myynti.fi@kemppi.com info.ru@kemppi.com FRANCE Tel +33 1 30 90 04 40 KEMPPI SVERIGE AB KEMPPI, TRADING (BEIJING) COMPANY, Telefax +33 1 30 90 04 45 LIMITED Box 717 sales.fr@kemppi.com Room 420, 3 Zone, Building B, S-194 27 UPPLANDS VÄSBY No.12 Hongda North Street,...
