Hydraulically controlled, pressurized mini-instantaneous water heater with bare wire heating elements
Hide thumbs Also See for DHM 3:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

See also: Installation Manual
DHM 3, DHM 4, DHM 6
Deutsch
Hydraulisch gesteuerter, geschlossener Mini-Durchlauferhitzer
mit Blankdraht-Heizsystem
Gebrauchs- und Montageanweisung
English
Hydraulically controlled, pressurized Mini-Instantaneous
Water Heater with bare wire heating elements
Operating and installation instructions

Hydraulicznie sterowany przepływowy ogrzewacz wody mini, z
odkrytą grzałką
Instrukcja obsługi i montażu

Hydraulicky řízené, tlakové malé průtokové ohřívače s topným
systémem s holou spirálou
Návod k obsluze a k montáži
Русский
Гидравлически управляемый напорный проточный мини-
водонагреватель
Technik zum Wohlfühlen

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DHM 3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for STIEBEL ELTRON DHM 3

Summary of Contents for STIEBEL ELTRON DHM 3

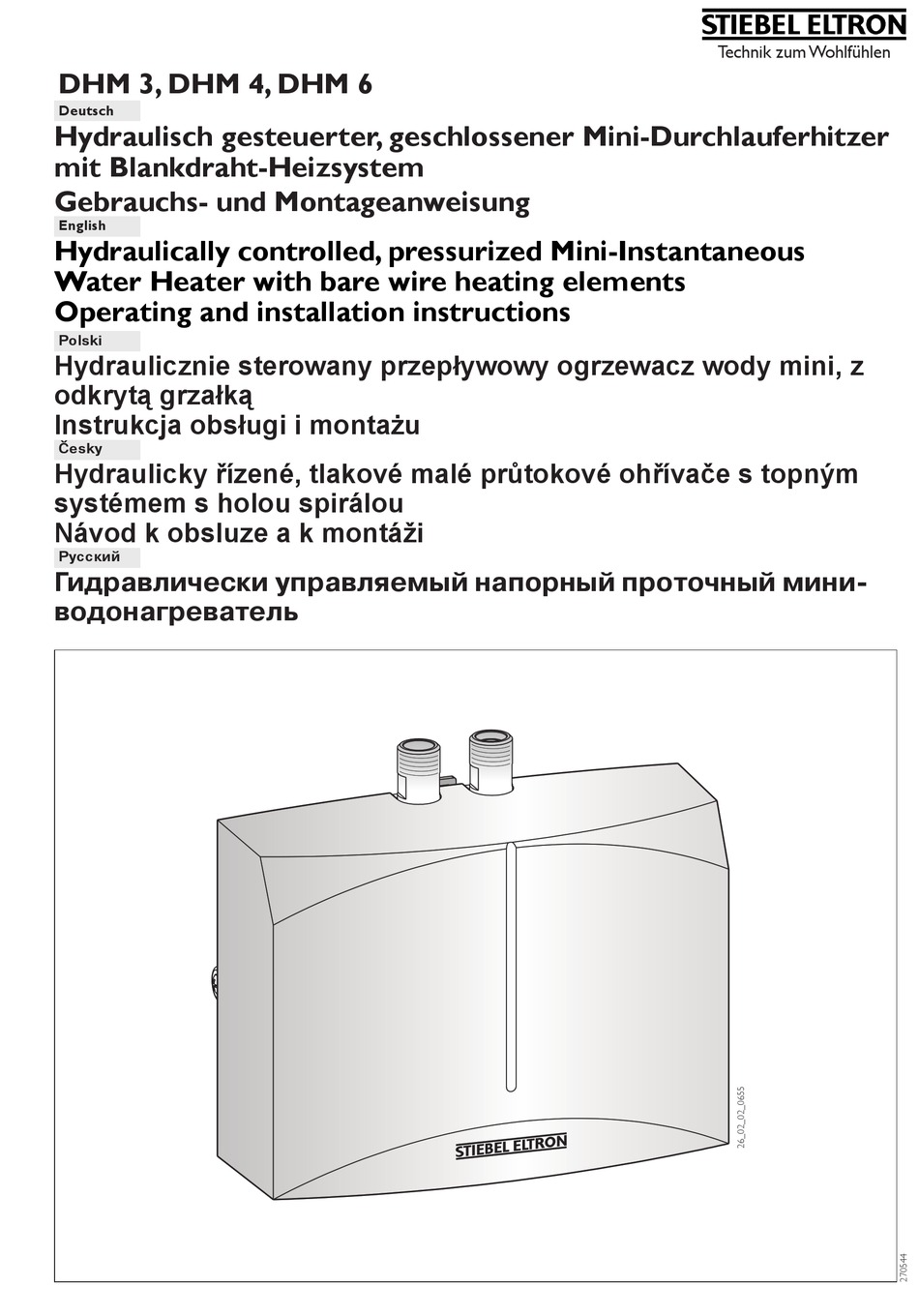

  • Page 1 Technik zum Wohlfühlen DHM 3, DHM 4, DHM 6 Deutsch Hydraulisch gesteuerter, geschlossener Mini-Durchlauferhitzer mit Blankdraht-Heizsystem Gebrauchs- und Montageanweisung English Hydraulically controlled, pressurized Mini-Instantaneous Water Heater with bare wire heating elements Operating and installation instructions  Hydraulicznie sterowany przepływowy ogrzewacz wody mini, z odkrytą...
