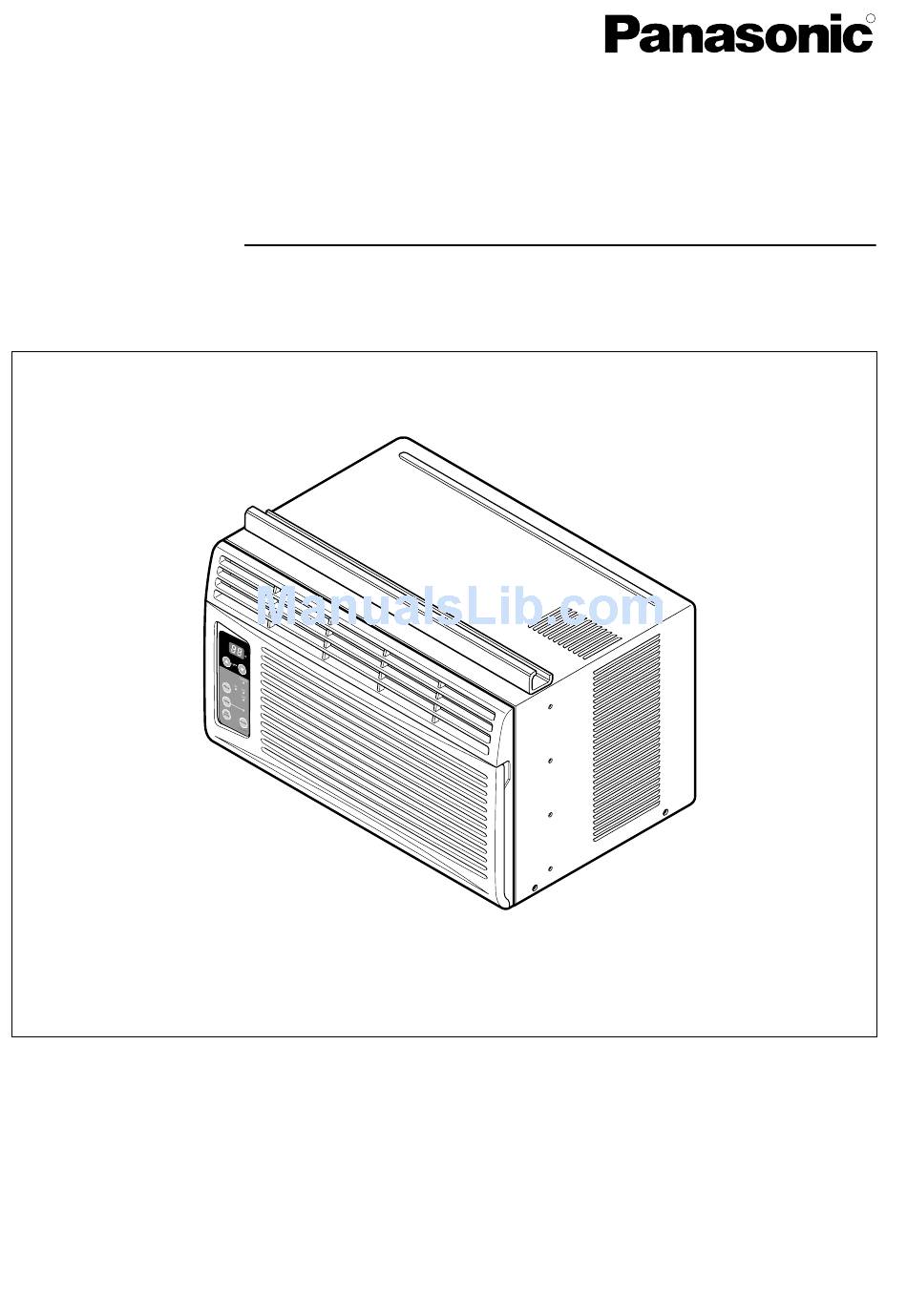

R

Room Air Conditioner

INSTALLATION AND OPERATING INSTRUCTIONS
CW-XC55HU
Model:
Please read these operating instructions thoroughly
before using your air conditioner and keep for future
reference.
For U.S. customers:
For assistance, please call: 1-800-211-PANA(7262) or
Register your product at : http://www.panasonic.com/register
CW382820391M

Advertisement

Chapters

loading

  Related Manuals for Panasonic CW-XC55HU

  Summary of Contents for Panasonic CW-XC55HU

  • Page 1: Room Air Conditioner

    Room Air Conditioner INSTALLATION AND OPERATING INSTRUCTIONS CW-XC55HU Model: Please read these operating instructions thoroughly before using your air conditioner and keep for future reference. For U.S. customers: For assistance, please call: 1-800-211-PANA(7262) or Register your product at : http://www.panasonic.com/register CW382820391M...
  • Page 2: Table Of Contents

    CAUTION • Contact an Authorized Service Center for repair or maintenance of this unit. • The air conditioner is not intended for use by young children or invalids without supervision. • Young children should be supervised to ensure that they do not play with the air conditioner.
  • Page 3: Safety Precautions

    Safety Precautions To prevent injury to the user or other people and property damage, the following instructions must be followed: I Incorrect operation will cause harm or damage. The seriousness is classified by the following indications. I Because of the weight of the product, it is recommended that you have a helper to assist in the installation. I Use Caution! Sharp Edges! See Warning, page 4.
  • Page 4 Do not use the unit for any other purpose than its intended use. • Do not use this air conditioner to preserve precision devices, food, pets, plants, or art objects. It may cause deterioration of quality, etc.
  • Page 5: About The Controls On The Air Conditioner

    About the Controls on the air conditioner The controls will look like the following. Controls TEMP ECONOMY MODE COOL TIMER OFF/ON SPEED OPERATION TEMPERATURE SETTING • This button can automatically control the temperature of the room. The temperature can be set within a range of 60°F (16°C) to 86°F (30°C) by 1°F (1°C).
  • Page 6: Remote Controller

    • To turn the air conditioner ON, push the button. To turn the air conditioner OFF, push the button again. • This button takes priority over any other buttons. • When you first turn it on, the air conditioner is on the High cool mode and the temp. at 72°F (22°C). ROOM TEMPERATURE SETTING BUTTON This button can automatically control the temperature of the room.
  • Page 7: Air Direction

    Care and Maintenance TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET. • TO CLEAN FILTER The air filter will become dirty as it removes dust from the inside air.
  • Page 8: Features And Installation

    Features and Installation Learning parts name prior to installation will help you understand the installation procedure. Features 1. CABINET 2. HORIZONTAL AIR DEFLECTOR 3. COOL AIR DISCHARGE 4. FRONT GRILLE 5. INLET GRILLE I How to install wire net on the back side of the cabinet (Optional : CW353020031B) Insert the rear grill wire ends into the 4 respective slots provided along the groove at the back of unit.
  • Page 9: Window Requirements

    Window Requirements NOTE: All supporting parts should be secured to firm wood, masonry, or metal. 1. This unit is designed for installation in standard double hung windows with actual opening widths of 22" to 36". The upper and lower sash must open sufficiently to allow a clear vertical opening of 13" from the bottom of the sash to the window stool.
  • Page 10 3. INSTALL THE AIR CONDITIONER IN THE WINDOW a. Carefully lift the air conditioner and slide it into the open window. Make sure the bottom guide of the air conditioner drops into the notches of the L bracket.
  • Page 11: Removal From Window

    Close the guide panels. Keeping a firm grip on the air conditioner, raise the sash, and carefully tilt the air conditioner backward, draining any condensate. Lift the air conditioner from the window and remove the sash seal from between the windows.
  • Page 12: Electrical Data

    NOTE : Aluminum house wiring may pose special problems. Consult a qualified electrician. ELECTRICAL SAFETY IMPORTANT GROUNDING INSTRUCTIONS Air conditioner has a three-prong grounding plug on its power supply cord, which must be plugged into properly grounded three-prong wall receptacle for your protection against possible shock hazard. Power Supply Use 15 AMP.
  • Page 13: Electrical Safety

    Electrical Safety IMPORTANT (PLEASE READ CAREFULLY) FOR THE USER'S PERSONAL SAFETY, THIS APPLIANCE MUST BE PROPERLY GROUNDED The power cord of this appliance is equipped with a three-prong (grounding) plug. Use this with a standard three-slot (grounding) wall power outlet (Fig.
  • Page 14: Before You Call For Service

    • Check for open furnace floor registers and cold air returns. • Set the air conditioner's vent to the closed position. • See Air Conditioner Freezing Up below. • Set the mode control at High Fan or High Cool with...
  • Page 15 Memo...
  • Page 16 Precauciones Importantes de Seguridad Precauciones Importantes de seguridad ...17 Instrucciones de Funcionamiento Controles...19 La dirección del aire ...21 Cuidado y Mantenimiento...21 Requerimientos de la Ventana Características ...22 Requerimientos de la Ventana ...23 Datos Electricos ...26 Informacion Electrica...27 Antes de Avisar Al Servicio Técnico Operacíon normal ...28 Operacíon anormal ...28...
  • Page 17: Precauciones

    Precauciones Importantes de Seguridad Para prevenir tanto lesiones al usuario u otras personas como daños materiales, es preciso seguir estas instrucciones: I El manejo incorrecto debido a la inobservancia de estas instrucciones puede causar lesiones o daños cuya gravedad está clasificada en las siguientes indicaciones. I A cause del peso pesado del producto, se recomienda que usted tenga a un ayudante a participa en la instalación.
  • Page 18 Cuando se vaya a quitar el filtro de aire no toque las partes metálicas de la unidad interior. • Esto podría causar heridas. No opere sin el filtro de aire o cuando la rejilla frontal de toma de aire haya sido removida. •...
  • Page 19: Instrucciones De Funcionamiento

    Instruccionnes de Funcionamiento La apariencia de los controles será como uno de los siguientes. Controles TEMP ECONOMY MODE COOL TIMER OFF/ON SPEED OPERATION OPERATION AJUSTE DE LA TEMPERATURA • Este botón puede controlar la temperatura del cuarto automáticamente. La temperatura se puede ajustar de grado en grado, desde 60˚F hasta 86˚F cada 1˚F (16°C hasta 30°C cada 1°C).
  • Page 20: Control Remoto

    Control remoto ENECNDIDO/APAGADO • Para ENCENDER el sistema presione el botón, y para APAGARLO presione el botón otra vez. • Este botón tiene prioridad sobre todos los otros botones. • Cuando Ud. Io enciende por primera vez, el sistema está en el y la temperatura es de 72˚F (22°C). AJUSTE DE LA TEMPERATURA •...
  • Page 21: La Dirección Del Aire

    Controles adicionales e informacion importante. La dirección del aire • PARA AJUSTAR LA DIRECCION DEL AIRE USANDO CONTROL DE LA DIRECCION DEL AIRE Las dos lengüetas horizontales para el control de las rejillas le permiten descargar el aire hacia la izquierda, o algo de aire a la izquierda y otro a la derecha, o todo el aire hacia el frente, o cualquier combinación de las posiciones mencionadas.
  • Page 22: Características

    Requerimientos de la Ventana Aprender el nombre de las partes antes de la instalación le ayudará a entender el proceso de instalación. Características 1. GABINETE 2. DEFLECTOR HORIZONTAL DE AIRE (VENTANILLAS VERTICAKLES) 3. SALIDA DE AIRE 4. REJILLA FRONTAL 5. RECOLECTOR DE AIRE I Instalar la red alámbrico en la parte posterior de la cabina (Opcional : CW353020031B) Inserte los extremos de alambre de la rejilla trasera en las 4 ranuras respectivas en el...
  • Page 23: Requerimientos De La Ventana

    Requerimientos de la ventana NOTA: Todas las partes que soportan la ventana deben de estar bien fijas a madera, metal, o cemento. 1. La unidad está diseñada para ser instalada en una ventana doble con anchos entre 22" y 36". El borde superior e inferior deben de estar lo suficientemente abierto para permitir un espacio vertical de por lo menos 13"...
  • Page 24 A. ANTES DE INSTALAR 1. Introduzca los paneles en los guías del aire acondicionado. Las cortinas atorníllelas con los tornillos (TIPO A), como en la Fig. 6. 2. Corte la banda adhesiva (TIPO D) y colóquela del ancho de la ventana. Remueva el plástico de la banda adhesiva y colóquela en la parte superior de el marco inferior de la ventana.
  • Page 25 4. ASEGURE LOS PANELES Extienda los paneles para rellenar los orificios de la ventana usando los 4 tornillos (TIPO B) como en la Fig. 12. 5. INSTALE LA BANDA DEL MARCO a. Corte la banda del marco del mismo ancho de la ventana.
  • Page 26: Datos Electricos

    Datos Electricos El cable de alimentación puede incluir un dispositivo interruptor de corriente. La carcasa del enchufe cuenta con un botón de prueba y otro de reinicio. El dispositivo debe comprobarse periódicamente presionando primero el botón TEST y después RESET. Si el botón TEST no se desconecta o si el botón RESET no permanece activo, suspenda el uso del aire acondicionado y póngase en contacto con un técnico de servicio cualificado.
  • Page 27: Informacion Electrica

    Informacion Electrica IMPORTANTE (FAVORLEA CON ATENCIÓN) POR LA SEGURIDAD PERSONAL DEL USUARIO, ESTE APARATO DEBE SER DEBÍDAMENTE NEUTRALIZADO. El cordón de energía de éste aparato esta equipado con tres patas(cable a tierra). Utilice éste con un enchufe de pared de tres salidas(a tierra)(Fig.
  • Page 28: Antes De Avisar Al Servicio Técnico

    Antes de avisar al Servicio Técnico Tips para solucionar problemas (Ahorre temopo y dinero) Cuando tenga algún problema primero consulte el cuadro que se encuentra abajo y tal vez no necesite llamar para solicitar servicio técnico. Operación normal • Durar te dias lluviosos o cuando la humedad es alta usted puede escuchar un ruido metállco causa do por agua recogida y arrojada contra el condensador.
  • Page 29 Nota...
  • Page 30 (pulgadas) Width cm (inches) Ancho cm (pulgadas) Depth cm (inches) Profundidad cm (pulgadas) kg (Ibs) kb (libras) kg (Ibs) kb (libras) CW-XC55HU 5,200 Single Monofasico 10.8 31.2 (12 9/32) 47.2 (18 9/16) 38.0 (14 15/16) 22 (48) 23 (52)
  • Page 31: Limited Warranty

    FOR YEARS 2 THROUGH 5, SERVICE AND LABOR COSTS WILL BE THE RESPONSIBILITY OF THE CUSTOMER. In-home service in the USA can be obtained during the warranty period by contacting Panasonic, toll free, at 1-800-211- PANA(7262), to locate a PASC authorized Servicenter. In-home service in Puerto Rico can be obtained during the warranty period by calling the Panasonic Sales Company telephone number listed in the Servicenter Directory.
