5451240-Akkubohrsc_man 27.02.15 10:30 Seite 1

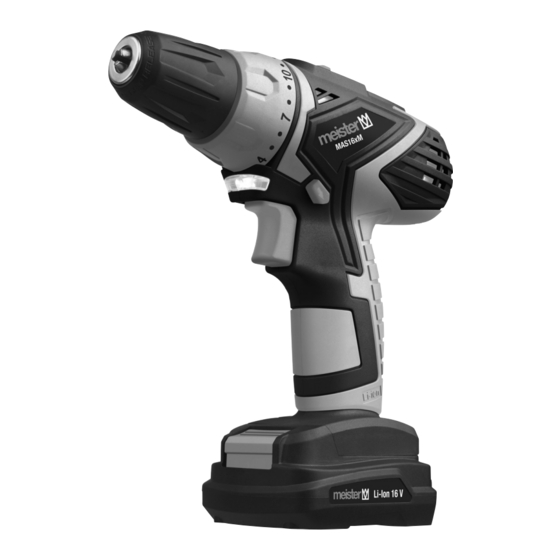

MAS16xM
D
- Akkubohrschrauber ...................... 6
CZ -
Akumulátorová vrtačka/šroubovák
F
- Perceuse à batterie........................ 56
GB - Cordless Drill & Screwdriver ........ 82
Originalbetriebsanleitung
Překlad originálního návodu na obsluhu
Traduction du manuel d'utilisation original
Translation of the Original Instructions
Vertaling van de originele gebruiksaanwijzing
Tłumaczenie oryginalnej instrukcji obsługi
Orjinal iμletme talimat∂n∂n tercümesi
NL - Snoerloze boor-/schroefmachine ....107
.. 32
PL -
Wiertarko-wkrętarka
kumulatorowa
TR -
Akülü tornavida
............................132
............................157
Nr. 5451240
