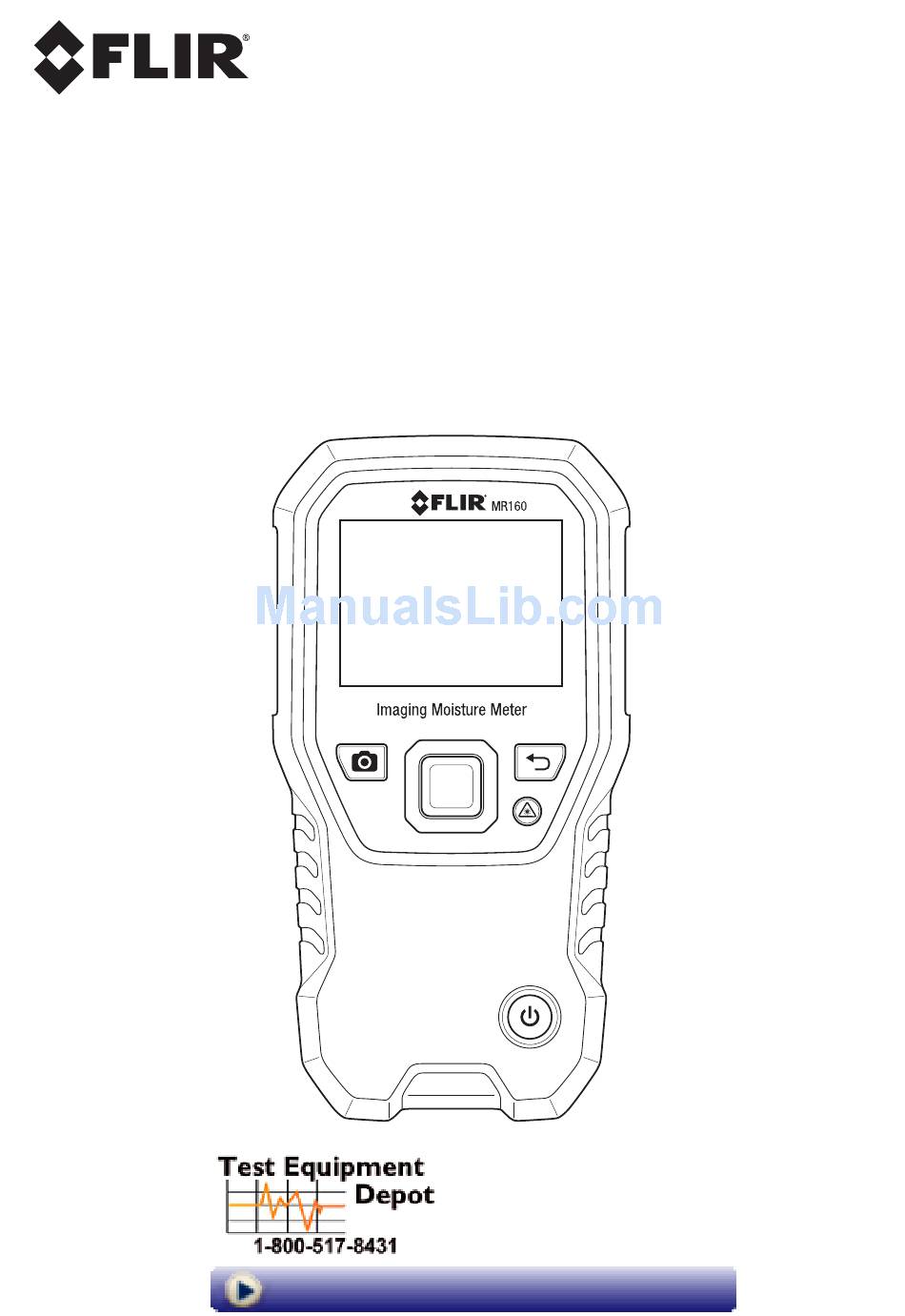

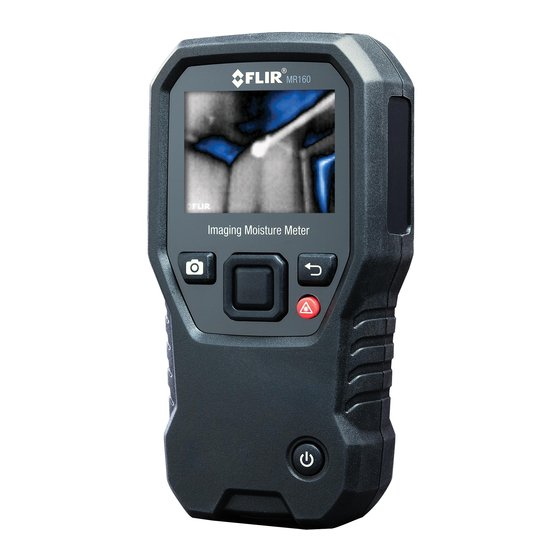

FLIR MODEL MR160
IMAGING MOISTURE METER
Visit us at www.TestEquipmentDepot.com
USER MANUAL
99 Washington Street
Melrose, MA 02176
Phone 781-665-1400
Toll Free 1-800-517-8431

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MR160 and is the answer not in the manual?

Questions and answers

Related Manuals for FLIR MR160

Summary of Contents for FLIR MR160

  • Page 1 USER MANUAL  FLIR MODEL MR160  IMAGING MOISTURE METER  99 Washington Street Melrose, MA 02176 Phone 781-665-1400 Toll Free 1-800-517-8431 Visit us at www.TestEquipmentDepot.com...
  • Page 2 4.1 Meter Parts    4.2 Control Buttons    4.3 Menu Icons Overview  OPERATION 10    5.1 Powering the Meter    5.1.1 Auto Power OFF (APO)    5.2 Moisture Measurements and Display Overview    5.2.1 Moisture Measurement Overview    5.2.2 Display Overview    5.2.3 IMAGE Mode    5.2.4 MOISTURE Mode    5.2.5 Internal Moisture Sensor Measurements (Pinless)    5.2.6 External Moisture Probe (Pin) Measurements    5.2.7 Reference Mode Moisture Measurements    5.3 Thermal Imager (IR)    5.4 SETTINGS Mode    5.5 Screen Capture    5.6 Combination Mode: Held Thermal Image with Moisture Reading    5.7 High Moisture Alarm  FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...
  • Page 3 MAINTENANCE 19    6.1 Cleaning    6.2 Battery Charging    6.2.1 Disposal of Electronic Waste  SPECIFICATIONS 20  TECHNICAL SUPPORT 21  MATERIAL GROUPS 22    9.1 Common Names of Timbers (BS888/589:1973) with MR160 Group Nos.    9.2 Botanical names of timbers with MR160 program group numbers    9.3 %WME Table (% Wood Moisture Equivalent)  10. WARRANTIES 27      10.1 FLIR Test & Measurement Imaging Product 2 year/10 year Limited Warranty FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 4: Disclaimers

    1. Disclaimers 1.1 Copyright  © 2015, FLIR Systems, Inc. All rights reserved worldwide. No parts of the software including source  code may be reproduced, transmitted, transcribed or translated into any language or computer  language in any form or by any means, electronic, magnetic, optical, manual or otherwise, without  the prior written permission of FLIR Systems.  The documentation must not, in whole or part, be copied, photocopied, reproduced, translated or  transmitted to any electronic medium or machine readable form without prior consent, in writing,  from FLIR Systems.  Names and marks appearing on the products herein are either registered trademarks or  trademarks of FLIR Systems and/or its subsidiaries. All other trademarks, trade names or company  names referenced herein are used for identification only and are the property of their respective  owners.  1.2 Quality Assurance  The Quality Management System under which these products are developed and manufactured  has been certified in accordance with the ISO 9001 standard.  FLIR Systems is committed to a policy of continuous development; therefore we reserve the right  to make changes and improvements on any of the products without prior notice.  1.3 Documentation  To access the user manuals, extended warranty registration, firmware updates, and notifications  go to the Download tab at: http://support.flir.com. In the download area you will also find the  latest releases of manuals for our other products, as well as manuals for our historical and obsolete  products. The extended warranty page can also be found at www.Flir.com/testwarranty.  1.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste.  FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 5: Safety

    2. Safety 2.1 Safety Notes   Before operating the device, you must read, understand, and follow all instructions, dangers,  warnings, cautions, and notes.   FLIR Systems reserves the right to discontinue models, parts or accessories, and other items,  or to change specifications at any time without prior notice. 2.2 Laser Safety   Warning Statement   Do not look directly into the laser beam. The laser beam can cause eye irritation. Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 6: Introduction

    3. Introduction Thank you for selecting the FLIR MR160 Imaging Moisture Meter. The MR160  integrates high quality thermal imaging technology with the best in class moisture    detection and quantification. Quickly scan using our Lepton thermal imager and find  ® the problem areas to investigate further with built in moisture sensing technology.   The MR160 offers two methodologies for moisture measurement an internal, non‐ invasive, pinless moisture sensor and an external pin‐based probe. The MR160 also  features a capture function that saves the measurements and images.   The saved data  can be transferred to a PC using the USB cable; reports can be generated with FLIR  TOOLS PC Software.  This device is shipped fully tested and calibrated and, with proper  use, will provide years of reliable service.  3.1 Key Features   FLIR Lepton  microbolometer Focal Plane Array (FPA) with integrated shutter ® delivers best in class thermal imaging  Quickly indicate the moisture content of materials using pin‐less technology without damaging the test surface  Easy to read, color display monitor with intuitive graphical interface featuring tool tips in local languages  View Thermal Images, Moisture readings, or combine the two on one screen  External Pin Probe included for resistive moisture measurements  Nine (9) Material Group selections for pin‐based readings  Audible and Visual High Moisture Alarm  Capture and review Thermal Image screen shots  Laser pointer and display cross‐hairs for better targeting ...

  • Page 7: Meter And Menu Icon Descriptions

    4. Meter and Menu Icon Descriptions 4.1 Meter Parts  1. Color Graphical Display 2. Screen Capture button 3. Four (4) Navigation buttons (rim) 4. Select button (center) 5. Back button 6. Laser Pointer / Cross‐hairs button 7. Power button 8. Ext. Probe jack / USB port / Charging LED 9. Laser pointer lens (back) 10. Thermal imaging lens (back) 11. Internal Pinless Moisture sensor (back) 12. USB Port (bottom) 13. External Probe Jack (bottom) 14. Battery Charging LED status lamp (bottom) Fig. 4‐1 Meter Description  FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 8: Control Buttons

    4.2 Control Buttons  Press to save a ‘screen‐shot’. An image file‐name will appear on the  screen (FLIRxxxx.bmp). Use the ‘Image Review Mode’ to scroll images on‐ screen. Use the USB interface to transfer images to computer or other  compatible device.  Press to back out of (return from) a menu screen.  Press to activate laser pointer/cross‐hairs in thermal imaging modes.  Press to power the meter ON. Press and hold to power the meter OFF.  Press the Select button (center) to access the Main Menu. Use this button  to select items from within the menu structure.   Use the four outer navigation (rim) buttons to move up‐down‐left‐right.  FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 9: Menu Icons Overview

    The Menu Icons are outlined below and referred to more thoroughly throughout this guide. The  center Select button and the four (4) Navigation buttons are used to open and select the various  modes of operation available from the menus.   Icons 1 through 5 in the diagram below make up the Main Menu icons (Image Review, Image  mode, Moisture mode, Settings utility, and Help screen, respectively). Press the Select button to  open the Main Menu and view these icons.  Icons 6 through 8 are shown in the Image mode menu (Thermal Image only, Thermal Image plus  Moisture readings, and Moisture‐only icon, respectively). Press icon 2 to view the Image mode  list.  Items 9 through 12 are the Moisture mode selection icons (Material Group, Pin mode, Pinless  mode, and Set Reference mode, respectively). Press icon 3 to view the Moisture mode icon list.  A blue dot is shown to the left of the pin icon (10) or the pinless icon (11), depending on which  one is selected.   The numbered list below calls out each icon in Fig. 4‐2:  Image Review icon (view stored images)  Image mode icon: Press to open the Image mode selection list (6, 7, and 8) Moisture mode icon: Press to open the Moisture mode selection list (9~12) 9 10 11 12 Settings mode: Press to access LANGUAGE, DATE/TIME, AUTO POWER OFF, and INFORMATION utilities. Help screen IR Thermal image only mode  IR + Moisture mode Moisture‐only mode Material Groups (pin mode only) Fig. 4‐2 Menu Icons 10. Pin mode (for external probe use) 11. Pinless (for internal sensor use) 12. ‘Set Reference’ mode (for pinless mode only) FLIR MR160 USER GUIDE                  Document Identifier: MR160‐en‐US_AA ...

  • Page 10: Operation

    5.1.1 Auto Power OFF (APO)  The meter switches OFF automatically after a programmed period of inactivity. The meter  beeps several times several seconds before powering off. Press any button to reset the APO  timer. To disable APO, or to change the APO time‐out value, use the SETTINGS utility accessible  from the Main Menu. The default time‐out is 20 minutes.  5.2 Moisture Measurements and Display Overview  5.2.1 Moisture Measurement Overview  Moisture measurements can be performed using either the internal pinless moisture sensor  (rear) or by connecting an external pin probe.   NOTE: Objects in close proximity to the internal pinless moisture sensor (located on the rear of  the unit) will affect the reading on the display; Keep hands and fingers clear of the sensor when  taking measurements.  The internal moisture sensor detects moisture to a depth of approximately 0.75” (19mm). The  actual depth will vary depending upon the amount of moisture, the material under test, surface  roughness, and other factors.  Moisture readings are shown on the display (digitally and with bar graph) in the Moisture‐only  mode or in small digits (upper left hand corner) in IR + Moisture mode. See Fig. 5‐1 and Fig. 5‐2.  Pinless measurement readings are relative scaled (0~100) while pin‐based readings are  represented in %WME (percent wood moisture equivalent) 0~100%.  Use the center Select button and the four outer Navigation buttons to access menus, scroll, and  select modes.  5.2.2 Display Overview  Most of the MR160 operations are represented in the icons and displays shown in Fig. 5‐1 and  Fig. 5‐2 below. Other operations are covered in the context of each section of this User Guide.  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 11: Image Mode

    Fig. 5‐1 IR + Moisture Image Fig. 5‐2 Moisture reading only IR Thermal Image Cross‐hairs (press Laser button to activate) Reference Value (see Set Reference mode information in Sections 5.2.3 and 5.2.6) High Moisture Alarm setting (see Sections 5.4 and 5.7 for details) Pin‐based moisture reading 0~100 %WME (Wood Moisture Equivalent) or relative reading (0~100) when using the pinless, internal Moisture Sensor Pinless icon Laser pointer active icon (press Laser button to switch Laser pointer ON/OFF) Moisture reading ‐ digital format Moisture reading ‐ bargraph format (appears blue when in non‐Alarm state)  10. High Moisture Alarm setting (see Sections 5.4 and 5.7) 11. Set Reference value (see Set Reference mode in Sections 5.2.3 and 5.2.6); pinless mode only 5.2.3 IMAGE Mode  Press the Select button to access the Main Menu and then select the IMAGE mode icon (1).  Refer to Fig. 5‐3. Choose Thermal IR Image‐only mode (2), Thermal IR image + Moisture  reading mode (3), or Moisture‐only mode (4).  Image mode icon from the Main Menu IR Thermal Image mode only IR Thermal Image + Moisure reading Fig. 5‐3 Image mode icons  Moisture reading only FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 12: Moisture Mode

    2. MATERIAL GROUPS Select a material wood group that best matches the material under test. This applies only for external pin‐based probe use; Use the navigation buttons to scroll through the group list and use the Select button to choose the group. The selected group will show a blue dot. See the Material Wood Group List Appendix in Section 9. 3. PIN MODE PIN mode must be selected when the external pin‐ based probe is used. Note the pin icon (3) on the upper left of the main display when selected.  4. PINLESS MODE PINLESS mode must be selected when using Fig. 5‐4 Moisture mode icons  the internal sensor. Note the pinless icon (4) on the upper left of the main display when selected.  5. SET REFERENCE MODE SET REFERENCE is used to compare the displayed readings against a stored reference measurement (see Section 5.2.7 Set Reference Mode). This mode applies only to readings taken with the pinless internal sensor. 5.2.5 Internal Moisture Sensor Measurements (Pinless)  1. Follow the steps in Section 5.2.1 through 5.2.4 and select the Pinless mode.  2. Place the internal moisture sensor (back) on the surface of the material to be tested. Apply light pressure to ensure that the internal sensor is completely flat against the surface of the material under test. 3. The relative moisture reading is displayed on the main display in the upper left hand corner (IR + Moisture mode) or as bargraph with accompanying digits (Moisture‐only mode). Refer to example screens shown in Fig. 5‐1 and Fig. 5‐2.  4. For best results, keep hands, surfaces, and objects away from the rear internal moisture sensor area when taking measurements.  FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 13: External Moisture Probe (Pin) Measurements

    2. Connect the external pin probe to the meter’s EXT jack on the bottom of the meter (under the protective flap). 3. Select the appropriate Material Group as described in Section 5.2.4 (see Section 9 for the Material Group Appendices). Note: Use Group 9 for building materials. 4. Press the pins into the material under test.  5. The moisture reading is displayed on the main display (in %WME) in the upper left hand corner (IR + Moisture mode) or as a bargraph with accompanying digits (Moisture‐only mode). Refer to example screens shown in Fig. 5‐1 and Fig. 5‐2.  5.2.7 Reference Mode Moisture Measurements  1. Follow the steps in Section 5.2.1 through 5.2.4 and select SET REFERENCE from the MOISTURE mode options. This mode is only available for pinless measurements (internal sensor). 2. When the SET REFERENCE mode is selected a new display line will appear preceded by a delta (triangle) symbol. The digits next to the triangle symbol indicate the reference value (the measurement recorded when the SET REFERENCE mode is selected). Refer to example screens shown in Fig. 5‐1 and Fig. 5‐2.  3. All measurements taken subsequently will be relative to the reference value. For example, if the reference value is ‘10’ (representing the driest area of the material under test) and a measurement of ‘50’ is taken (in an area with higher moisture content), the measurement line will show ‘40’ (50 – 10 = 40). As implied, this mode is useful for comparing wet areas to a dry area reference.  4. The reference value is displayed on the main display in the upper left hand corner (IR + Moisture mode) or to the right of the bargraph (Moisture‐only mode).  Refer to example screens shown in Fig. 5‐1 and Fig. 5‐2.  5. To remove the reference value and exit the mode: Remove the meter sensor from the area under test, so that the sensor is no longer touching a surface and is clear of any objects (keep hands away from the sensor also), and then press the Set Reference icon again. The reference value will no longer be visible on the meter display. FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 14: Thermal Imager (Ir)

    5.3 Thermal Imager (IR)  The full screen IR Thermal Imager is active in the IR ‐only mode  and in the IR + Moisture  modes   (selectable from the IMAGE mode icon   in the Main Menu).  The Thermal Imager lens is located on the back of the meter. Face the lens toward the area of  interest and view the image on the meter display.  Hot to cold temperatures for images are represented by this color palette progression:  white>grey>black>blue>white. See the color palette example below.  The left of the scale is the hottest pixel in the frame, and the right of the scale is the coldest. Wet  areas will be colder than the background and will, therefore, show up as blue; lighter blues are  ‘wetter’ than darker blues.  Fig. 5‐5 Thermal Image ‘Color Palette’  Fig. 5‐6 Thermal IR Image example FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...
  • Page 15 When the Laser Pointer button is pressed to activate the laser pointer, the display cross‐hairs  also switch on, for additional targeting flexibility.  Laser icon (Press Laser button to activate) Battery status icon is visible when a program menu is accessed  IR Thermal Image Cross‐hairs (Press Laser button to activate) Tool tips Image mode icons row (IR Thermal Image‐only mode, IR Thermal Image + Moisture reading mode, and Moisture‐only mode, respectively)  Image mode menu access  icon Fig. 5‐7‐ Thermal IR Image  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 16: Settings Mode

    5.4 SETTINGS Mode  Access the SETTINGS mode by pressing the Select button and choosing the SETTINGS mode icon  (shown above). The SETTINGS mode options are described below:  LANGUAGE. From the SETTINGS menu, scroll to Language and press the Select button. Use the four Navigation buttons and the Select button to choose the desired language. The selected language will show a blue dot to its right. Press the Select button to save the value and return to SETTINGS menu or press the back button to cancel and return. DATE & TIME. From the SETTINGS menu, scroll to Date & Time and press the Select button. Use the four Navigation buttons and the Select button to program the current date and time (year, month, day, hour, and minute). Press the Select button to save the value and return to SETTINGS menu or press the back button to cancel and return. ALARM. From the SETTINGS menu, scroll to Alarm and press the Select button. Use the navigation buttons and the Select button to set the high alarm threshold and to switch the alarm ON/OFF. Refer to Section 5.7 for Alarm mode details. The Alarm can be used in pin or pinless mode of operation. Press the Select button to save the value and return to the SETTINGS menu or press the back button to cancel and return. AUTO POWER OFF. From the SETTINGS menu, scroll to Auto Power OFF and then use the Select button to scroll through the available options (1, 5, 20 minutes, or OFF). Navigate to another SETTINGS option or press the back button to exit the SETTINGS mode.  METER INFORMATION. From the SETTINGS menu, scroll to Meter Information and press the Select button to view the Model, Software Version, and Last Calibration Date information. Press the back button  to return to the SETTINGS menu.  5.5 Screen Capture  Pressing the Image Capture button  records the current MR160 screen (with minor  restrictions). After one second, an image file‐name will appear on the screen (FLIRxxxx.bmp).  Images are saved in .bmp (bitmap) 16‐bit format. Images can be accessed on the MR160 screen  using the Image Review icon available in the Main Menu. Then scroll the images using the  navigation buttons.  Images can also be transferred to computer or other compatible device using the MR160 USB  port (bottom of meter, under flap) and supplied USB cable.  FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 17: Combination Mode: Held Thermal Image With Moisture Reading

    5.6 Combination Mode: Held Thermal Image with Moisture Reading  The MR160 offers an advanced feature that allows the user to ‘freeze’ a thermal image and  continue taking moisture readings. The ‘held’ thermal image, with continuous moisture reading  shown on the same screen, can then be captured as explained in section 5.5 above.   Enter the IR + Moisture Image mode (refer to Section 5.2.3 Image Mode). Hold the Capture button until crosshairs appear and laser are visible (Fig. 5‐8a) While continuing to hold the Capture button, aim the laser at the measurement spot Release the Capture button. The image will freeze but the moisture reading will flash and continue to update as it waits for a measurement. Press the Select button to make a measurement and capture (save) the image which will include the moisture reading (Fig. 5‐8b) or press the Back button to cancel and return to the normal operating mode. Fig. 5‐8a Laser and Cross‐hairs visible;  Aim the Laser at the test surface  Fig. 5‐8b Saved image with Target area  and Moisture reading  FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 18: High Moisture Alarm

    5.7 High Moisture Alarm    The MR160 offers a High Moisture Alarm utility where an audible and visual alert activates when  the moisture reading exceeds the programmed high limit.  Press the Select button to access the Main Menu  Select the SETTINGS mode from the Main Menu  Scroll to ALARM and press the Select button to open the Alarm programmer Use the Navigation and Select buttons to switch the alarm ON or OFF and to set the threshold from 0% to 100% Press the Select button to return to the SETTINGS mode and save the value or press the back button to cancel and to return to the normal operating mode  When the High Alarm is set ON, the main display will show the alarm bell icon (shown above) and the High Alarm threshold value. Refer to example screens shown in Fig. 5‐1 and Fig. 5‐2. When the measurement exceeds the threshold, the text for the actual measurement reading will appear red in color and will flash; the beeper will also sound. Note that in the Moisture‐only mode, the bargraph turns red when the Alarm threshold is exceeded. Refer to the example screens in Fig. 5‐1 and Fig. 5‐2. To switch the alarm OFF, press the Select button and then select SETTINGS from the Main Menu FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 19: Maintenance

    6. Maintenance 6.1 Cleaning  Clean the meter with a damp cloth and mild detergent; do not use abrasives or solvents.  6.2 Battery Charging  The internal battery is not user serviceable. Connect the meter to an AC source or a computer USB port using the supplied USB charger cable. The USB port is located on the bottom of the meter, under the protective flap, next to the EXT Probe jack. While the meter is charging, a blue LED (bottom of meter under protective flap) indicates that charging is successfully taking place. View the battery status icon on the upper left hand corner of the meter’s display when a program menu is active. 6.2.1 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an environmentally  friendly way, and in accordance with existing regulations for electronic waste.  FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 20: Specifications

    Low battery indicator   is displayed in the Main Menu screen  Operating temperature  32 to 122 °F (0 to 50 °C)  Storage temperature  14 to 140°F (‐10 to 60°C)  Operating humidity    ≤ 90%, 32‐86°F (0‐30°C)  ≤ 75%, 86‐104°F (30‐40°C)  ≤ 45%, 104‐122°F (40‐50°C)  Storage humidity    90% RH  Dimensions 5.5 × 2.9 × 1.7″ (14 × 7.2 × 4.2 cm)  Product Weight    10.6oz. (300g)  Certification standards  EN61326 (EMC), EN61010 (Battery + Charger), EN60825‐1 Class 2 (Laser) Agency approvals    FCC Class B, CE, UL  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...
  • Page 21 FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 22: Material Groups

    9. Material Groups 9.1 Common Names of Timbers    (BS888/589:1973) with MR160 Group Nos. Note: GROUP 9 is for Building materials: Plywood, drywall, OCD, etc.  Abura  4  Gurjun  1  Pine, American Long Leaf  3  Afara  1  Hemlock, Western  3  Pine, American Pitch  3  Aformosa  6  Hiba  8  Pine, Bunya  2  Afzelia  4  Hickory  5  Pine, Caribbean Pitch  3  Agba  8  Hyedunani  2  Pine, Corsican  3  Amboyna  6  Iroko  5 ...
  • Page 23 7  Walnut, American  1  Guarea, White  7  Padang  1  Walnut, European  3  Gum, American Red  1  Padauk, African  5  Walnut, New Guinea  2  Gum, Saligna  2  Panga Panga  1  Walnut, Queensland  3  Gum, Southern  2  Persimmon  6  Wandoo  8  Gum, Spotted  1  Pillarwood  5  Wawa  6  Whitewood  3  Yew  3  FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 24: Botanical Names Of Timbers With Mr160 Program Group Numbers

    9.2 Botanical names of timbers with MR160 program group numbers  Picea jezoensis (8‐ Abies alba  1  Eucalyptus acmenicides  3  8  18%mc) Abies grandis  1  Eucalyptus crebra  2  Picea sitchensis  3  Abies procera  8  Eucalyptus diversicolor  1  Pinus caribaea  3  Acanthopanex ricinifolius  1  Eucalyptus globulus  2  Pinus contorta  1  Acer macrophyllum  1  Eucalyptus maculate  1  Pinus lampertiana  3  Acer pseudoplatanus  5  Eucalyptus marginata  3  Pinus nigra  3  Acer saccharum  1 ...
  • Page 25 Entandrophragma angolense  7  Pericopsis elata  6  Ulmus procera  4  Entandrophragma cylindricum  3  Picaenia excelsa  3  Ulmus thomasii  4  Entandrophragma utile  8  Picea abies  3  Xylia dolabriformis  4  Erythrophleum spp  3  Picea jezoensis (18‐28%mc)  3  Zelkova serrata  2  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 26: Wme Table (% Wood Moisture Equivalent)

    ≈23  26  25.3  29  22.4 22.3 20.1 23.9 27.3 ‐ 27  26.5  ‐  23.3 23.4 20.8 24.7 28.1 ‐ 28  28  ‐  24.4 24.8 21.7 25.9 ‐ ‐ 29  29.6  ‐  25.6 26.3 22.9 27.1 ‐ ‐ FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...

  • Page 27: Warranties

    WITHIN Sixty (60) DAYS OF THE PURCHASE DATE OR PRODUCTS WHICH DO NOT QUALIFY FOR THE 2‐10  WARRANTY WILL HAVE A LIMITED ONE YEAR WARRANTY FROM THE DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, a list of thermal Imaging Test and Measurement Products that qualify for coverage under FLIR’s 2‐10 Warranty can be found at www.flir.com/testwarranty  3. WARRANTY PERIODS. The 2‐10 Limited Warranty has two separate periods of warranty coverage (the “Warranty Period”), depending on the Imaging Test and Measurement Product part:   Product components (excluding thermal imaging sensor) are warranted for a period of two (2) years from the  Purchase Date;   Thermal imaging sensor is warranted for a period of ten (10) years from the Purchase Date.   Any Product that is repaired or replaced under warranty is covered under this 2‐10 Limited Warranty for one  hundred eighty days (180) days from the date of return shipment by FLIR or for the remaining duration of the  applicable Warranty Period, whichever is longer.  4. LIMITED WARRANTY. In accordance with the terms and conditions of this 2‐10 Limited Warranty, and except as excluded or disclaimed in this document, FLIR warrants, from the Purchase Date, that all fully registered  Products will conform to FLIR’s published Product specifications and be free from defects in materials and  workmanship during the applicable Warranty Period. PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS  WARRANTY, AT FLIR’S SOLE DISCRETION, IS THE REPAIR OR REPLACEMENT OF DEFECTIVE PRODUCTS IN A  MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS ADJUDICATED TO BE  INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER OBLIGATION OR  LIABILITY TO BUYER WHATSOEVER.   5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO  IMPLIED WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS  NOTIFIED FLIR OF ITS INTENDED USE FOR THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY  EXCLUDED FROM THIS AGREEMENT.   THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, AND SOFTWARE UPDATES. FLIR  FURTHER EXPRESSLY DISCLAIMS ANY WARRANTY COVERAGE WHERE THE ALLEGED NONCONFORMITY IS DUE  TO NORMAL WEAR AND TEAR OTHER THAN SENSORS, ALTERATION, MODIFICATION, REPAIR, ATTEMPTED  REPAIR, IMPROPER USE, IMPROPER MAINTENANCE, NEGLECT, ABUSE, IMPROPER STORAGE, FAILURE TO  FOLLOW ANY PRODUCT INSTRUCTIONS, DAMAGE (WHETHER CAUSED BY ACCIDENT OR OTHERWISE), OR ANY  OTHER IMPROPER CARE OR HANDING OF THE PRODUCTS CAUSED BY ANYONE OTHER THAN FLIR OR FLIR’S  EXPRESSLY AUTHORIZED DESIGNEE.   THIS DOCUMENT CONTAINS THE ENTIRE WARRANTY AGREEMENT BETWEEN PURCHASER AND FLIR AND  SUPERSEDES ALL PRIOR WARRANTY NEGOTIATIONS, AGREEMENTS, PROMISES AND UNDERSTANDINGS  BETWEEN PURCHASER AND FLIR. THIS WARRANTY MAY NOT BE ALTERED WITHOUT THE EXPRESS WRITTEN  CONSENT OF FLIR.   FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...
  • Page 28 6. WARRANTY RETURN, REPAIR AND REPLACEMENT. To be eligible for warranty repair or replacement,  Purchaser must notify FLIR within thirty (30) days of discovering of any apparent defect in materials or  workmanship. Before Purchaser may return a Product for warranty service or repair, Purchaser must first  obtain a returned material authorization (RMA) number from FLIR. To obtain the RMA number Owner must  provide an original proof of purchase. For additional information, to notify FLIR of an apparent defect in  materials or workmanship, or to request an RMA number, visit www.flir.com. Purchaser is solely responsible for  complying with all RMA instructions provided by FLIR including but not limited to adequately packaging the  Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser  any Product that FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under  warranty. If FLIR determines that any returned Product is not covered under warranty or is otherwise excluded  from warranty coverage, FLIR may charge Purchaser a reasonable handling fee and return the Product to  Purchaser, at Purchaser’s expense, or offer Purchaser the option of handling the Product as a non‐warranty  return.  FLIR shall not be responsible for any data, images or other information that may be stored on the  returned Product which was not included in the Product at the time of purchase.  It is Purchaser’s responsibility  to save any and all data prior to returning the Product for warranty service.   7. NON‐WARRANTY RETURN. Purchase may request that FLIR evaluate and service or repair a Product not covered under warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product  for non‐warranty evaluation and repair, Purchaser must contact FLIR by visiting www.flir.com to request an  evaluation and obtain an RMA. Purchaser is solely responsible for complying with all RMA instructions provided  by FLIR including but not limited to adequately packaging the Product for shipment to FLIR and for all packaging  and shipping costs. Upon receipt of an authorized non‐warranty return, FLIR will evaluate the Product and  contact Purchaser regarding the feasibility of and the costs and fees associated with Purchaser’s request.  Purchaser shall be responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or  services authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.   Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of  return shipment by FLIR to be free from defects in materials and workmanship only, subject to all of the  limitations, exclusions and disclaimers in this document.   FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...
  • Page 29 Publication Identification No.:  MR160‐en‐US  Release Version: AA  Release Date:    2015 February  Language: en‐US  Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176 TestEquipmentDepot.com FLIR MR160 USER GUIDE                    Document Identifier: MR160‐en‐US_AA ...
