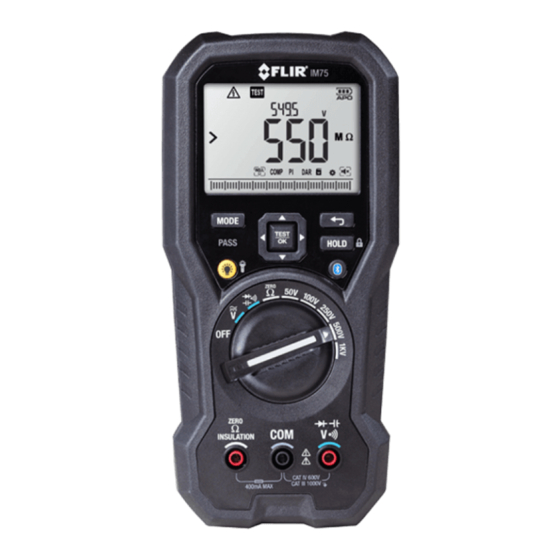

FLIR IM75 User Manual

Insulation tester/ multimeter
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual


FLIR MODEL IM75

Insulation Tester / MultiMeter



USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IM75 and is the answer not in the manual?

Questions and answers

Related Manuals for FLIR IM75

Summary of Contents for FLIR IM75

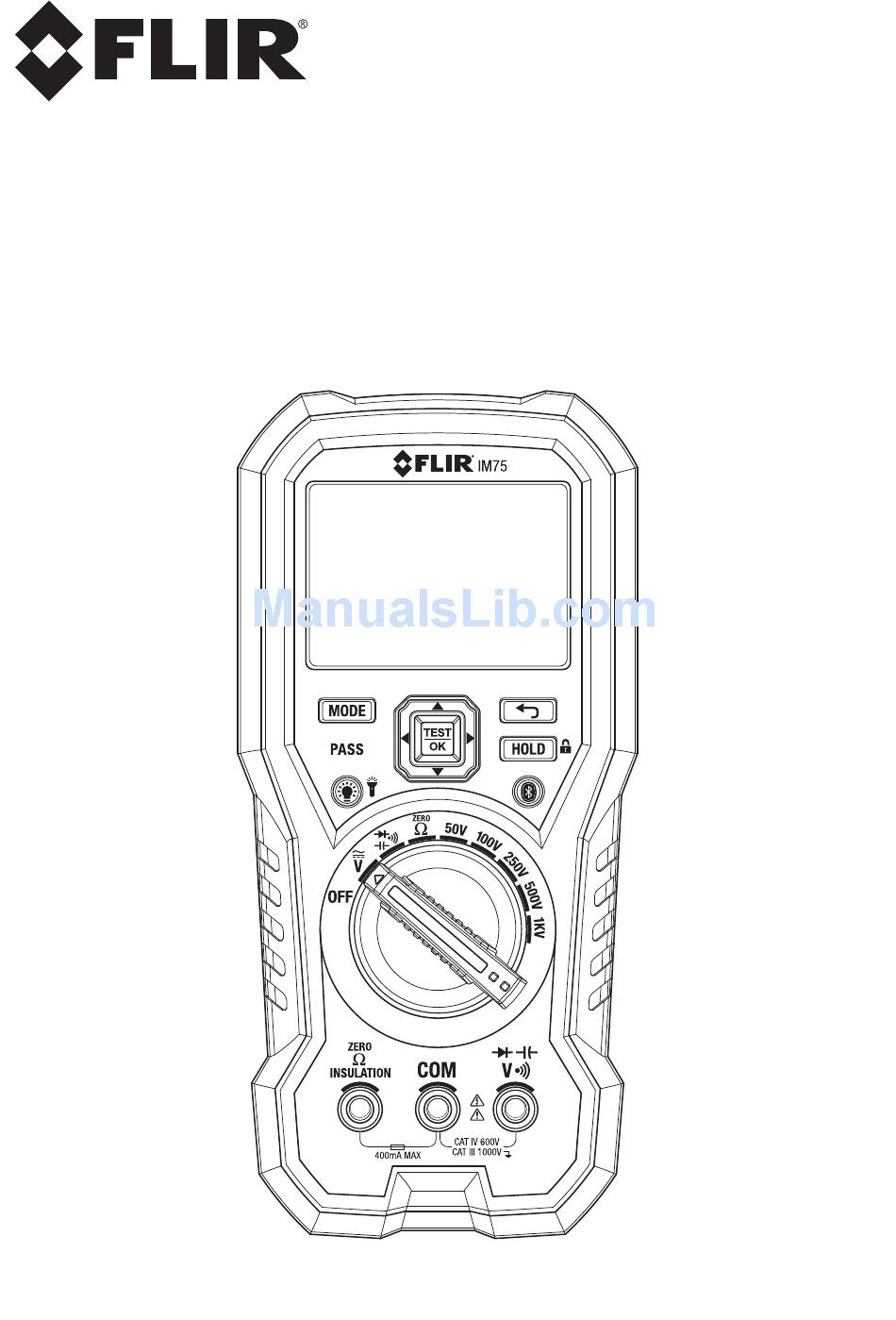

  • Page 1 USER MANUAL        FLIR MODEL IM75    Insulation Tester / MultiMeter     ...

  • Page 2: Table Of Contents

      4.2 Function Switch Positions    4.3 Function Buttons, Selector Pad, and Rotary Switch    4.3.1 Selector Pad    4.3.2 Rotary Switch    4.4 Display Description    4.5 Display Icons and Indicators  5.  OPERATION  14    5.1 Powering the Meter    5.1.1 Auto Power Off    5.2 Manual AC/DC Selection    5.3 Auto Range    5.4 ‘Smart’ Out‐of‐Range Warnings    5.5 Data Hold and Auto‐Hold Modes    5.5.1 Data Hold Mode    5.6 Voltage Measurements    5.7 Insulation Resistance Measurements    5.7.1 PI/DAR Test    5.8 Earth Bond Resistance Measurements (ZERO Ω)    5.9 Continuity Test  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...
  • Page 3   5.14 Streaming Measurement Data using Bluetooth®    5.14.1 General    5.14.2 Procedures  6.  MAINTENANCE  20    6.1 Cleaning and Storage    6.2 Battery Replacement    6.3 Fuse Replacement    6.4 Disposal of Electronic Waste  7.  SPECIFICATIONS  21    7.1 General specifications    7.2 Electrical Range Specifications    7.3 Input Specifications  8.  TECHNICAL SUPPORT  25  9.  WARRANTIES  25    9.1 FLIR Global Limited Lifetime Warranty    9.2 FLIR Test and Measurement Limited 2 Year Warranty        FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 4: Disclaimers

    1. Disclaimers  1.1 Copyright  © 2014, FLIR Systems, Inc. All rights reserved worldwide. No parts of the software including source  code may be reproduced, transmitted, transcribed or translated into any language or computer  language in any form or by any means, electronic, magnetic, optical, manual or otherwise, without  the prior written permission of FLIR Systems.  The documentation must not, in whole or part, be copied, photocopied, reproduced, translated or  transmitted to any electronic medium or machine readable form without prior consent, in writing,  from FLIR Systems.  Names and marks appearing on the products herein are either registered trademarks or  trademarks of FLIR Systems and/or its subsidiaries. All other trademarks, trade names or company  names referenced herein are used for identification only and are the property of their respective  owners.  1.2 Quality Assurance  The Quality Management System under which these products are developed and manufactured  has been certified in accordance with the ISO 9001 standard.  FLIR Systems is committed to a policy of continuous development; therefore we reserve the right  to make changes and improvements on any of the products without prior notice.  1.3 Documentation  To access the latest manuals and notifications, go to the Download tab at: http://support.flir.com.  It only takes a few minutes to register online. In the download area you will also find the latest  releases of manuals for our other products, as well as manuals for our historical and obsolete  products.  1.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste.  Please contact your FLIR Systems representative for more details.    FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 5: Safety

     Do not start the measuring procedure before you have set the function switch to the correct  position. This can cause damage to the instrument and can cause injury to persons.   Do not change to resistance when you measure the voltage. This can cause damage to the  instrument and can cause injury to persons.   You must disconnect the test leads from the circuit that you did a test on before you change the  range. If you do not do this, damage to the instrument and injury to persons can occur.   Do not replace the batteries before you remove the test leads. This can cause damage to the  instrument and can cause injury to persons.   Do not use the device if the test leads and/or the device show signs of damage. Injury to persons  can occur.   Be careful when you do the measurements if the voltages are more than 25 VAC rms or 35 VDC.  There is a risk of shock from these voltages. Injury to persons can occur.   Do not do diode, resistance or continuity tests before you have removed the power from  capacitors and other devices under test during a measurement. Injury to persons can occur.   Do not use the device as a tool to identify live terminals. You must use the correct tools. Injury to  persons can occur if you do not use the correct tools.   Make sure that children cannot touch the device. The device contains dangerous objects and small  parts that children can swallow. If a child swallows an object or a part, speak with a physician  immediately. Injury to persons can occur.   Do not let children play with the batteries and/or the packing material. These can be dangerous  for children if they use them as toys.   Do not touch expired or damaged batteries without gloves. Injury to persons can occur.   Do not cause a short‐circuit of the batteries. This can cause damage to the instrument and can  cause injury to persons.     Do not put the batteries into a fire. Injury to persons can occur. FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 6: Fcc Compliance

    Cautions  Do not use the device for a procedure that it is not made for. This can cause damage to the  protection.  This symbol, adjacent to another symbol or terminal, indicates that the user    must refer to the manual for further information.    This symbol, adjacent to a terminal, indicates that, under normal use,  hazardous voltages may be present.    Double insulation.    UL listing is not an indication or a verification of the accuracy of the meter  2.1 FCC Compliance  This device complies with part 15 of the FCC Rules. Operation is subject to the following two  conditions:     This device may not cause harmful interference.   This device must accept any interference received, including interference that may cause  undesired operation.   This equipment has been tested and found to comply with the limits for a Class B digital device,  pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection  against harmful interference in a residential installation. This equipment generates, uses, and can  radiate radio frequency energy and, if not installed and used in accordance with the instructions,  may cause harmful interference to radio communications. However, there is no guarantee that  interference will not occur in a particular installation. If this equipment does cause harmful  interference to radio or television reception, which can be determined by turning the equipment  off and on, the user is encouraged to try to correct the interference by one or more of the  following measures:   Reorient or relocate the receiving antenna.   Increase the separation between the equipment and receiver.   Connect the equipment into an outlet on a circuit different from that to which the receiver is  connected.   Consult the dealer or an experienced radio/TV technician for help.   FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 7: Industry Canada Compliance

    WARNING Changes or modifications not expressly approved by the party responsible for compliance  could void the user's authority to operate the equipment.     2.2 Industry Canada Compliance  This device complies with part 15 of the FCC Rules. Operation is subject to the following two  conditions:   This device complies with Industry Canada license‐exempt RSS standard(s). Operation is subject to  the following two conditions: (1) this device may not cause interference, and (2) this device must  accept any interference, including interference that may cause undesired operation of the device.    FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 8: Introduction

    3. Introduction  Thank you for selecting the FLIR IM75 Insulation MultiMeter. This device is shipped fully tested and  calibrated and, with proper use, will provide years of reliable service.    3.1 Key Features       4000 count extra‐large digital dual display with backlighting     Auto Range with smart over‐range indication     Auto Hold and Standard Data Hold features     On‐screen menu selection and navigator key drive     Variable‐frequency drive mode (low‐pass filter)     Front panel insulation resistance test voltage selector     COMPARE feature with front panel color coded PASS/FAIL LED indication     0.1% DCV accuracy     99‐record data record/recall memory     High power built‐in work lights     ®...

  • Page 9: Meter Description

    4. Meter Description    4.1 Meter Sections    Courtesy Work lights  LCD Display  Pass‐Fail (green/red) LED  Rotary Function Switch  Function Buttons (detailed below)  Positive (+) probe input jack for Voltage,  Capacitance, Diode, & Continuity  COM ( negative ‐ ) probe input jack  Positive (+) probe input jack for insulation  resistance and earth bond resistance           Fig 4‐1 Front View                                                                                                                  Courtesy Work Lights  Test Probe Holders  Tilt Stand  Battery and Fuse Access  Fig 4‐2 Rear View FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 10: Function Switch Positions

    4.2 Function Switch Positions  The meter is switched OFF and in full power‐saving mode.  The meter can measure voltage (V) through the probe inputs.  The meter can measure capacitance, diode polarity or continuity through  the probe inputs. The type of measurement is chosen by the MODE button.    Earth Bond Resistance testing mode.  ZERO Ω  50V, 100V, 250V, 500V, 1KV:  Insulation resistance test voltage selections    4.3 Function Buttons, Selector Pad, and Rotary Switch   Use this button to change the operating mode of the meter (ex: AC vs. DC)  MODE  Also selects Insulation Resistance values to compare for PASS/FAIL testing  Press to HOLD readings on the display during normal DMM measuring modes  (see Section 5.5 Data Hold and Auto‐Hold Modes). Press and hold for Keypad  lockout mode (see Section 5.13 Keypad Lockout).  HOLD In INSULATION TESTING MODE this button will serve to enable the test lock  function for continuous insulation resistance testing. See Section 5.7 Insulation  Resistance Measurements for further information.   Use this Selector Pad to start/stop Insulation Resistance Tests, to enable  extended functionality modes, and to navigate mode menu options. Further  details provided in Section 4.3.1 Selector Pad    The Rotary Switch is used to select a measurement function. Details are  provided in Section 4.3.2 Rotary Switch  Press this button to exit an extended functionality mode.   Press this button to enable/disable the display backlight.   Press and hold the button for 2 seconds to enable/disable the  work light.  Press to enable/disable METERLiNK® (Bluetooth) communication, see  section 5.14 Streaming measurement data using Bluetooth®  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 11: Selector Pad

    4.3.1 Selector Pad  There are five (5) ‘soft’ function buttons arranged in a square, as shown below.  The functions  change depending on the sub‐function chosen at the time. Generally the arrow buttons are  used for navigation and the TEST‐OK button is used for selecting an object or starting a test.  Detailed information below:  Fig 4‐3 Selector Pad IM75 Selector Pad   Pressing the TEST OK button selects a menu‐driven option. The TEST OK button is also used to  enter the sub‐menus for selection screens.     NOTE: When in INSULATION TESTING MODE pressing and holding TEST‐OK outputs a test  voltage (until the button is manually released). In Test Lock mode this button (used in  conjunction with the HOLD/LOCK button) is used to Start and Stop continuous Insulation  Resistance tests. See Section 5. Insulation Resistance Measurements for further details. Do not  confuse the Insulation Resistance test lock feature with the Keypad Lockout feature (section  5.13).    The LEFT () button scrolls to previous choices in the current level of the menu.  When  reaching the start of a group of selections, further presses of the LEFT button wraps to the  end of the list.  The RIGHT () button scrolls to next choices in the current level of the menu. When reaching  the end of a group of selections, further presses of the RIGHT button wraps to the start of the  list.  The UP () button scrolls to previous selectable options in the current level of the menu.  When reaching the start of a group of selections, further presses of the UP button are ignored.  The DOWN () button scrolls to previous selectable options in the current level of the menu.  When reaching the end of a group of selections, further presses of the DOWN button are  ignored.     4.3.2 Rotary Switch  There are nine (9) dedicated Rotary Switch positions:     OFF: The meter is switched OFF.   AC/DC VOLTAGE: The meter can measure voltage through the probe inputs. The type of  measurement  (AC/DC)  is  chosen  by  the  MODE  button.  The  default  measurement  is  AC ...

  • Page 12: Display Description

     500V:  The  meter  can  source  500VDC  TEST  Voltage  and  measure  Insulation  Resistance  through the Zero Ω/Insulation and COM probe inputs.   1000V:  The  meter  can  source  1000VDC  TEST  Voltage  and  measure  Insulation  Resistance  through the Zero Ω/Insulation and COM probe inputs.    4.4 Display Description  Fig 4‐4 Display snapshot   1. Main display area  2. Secondary display area  3. Bar graph (matches the reading on the main display)  4. Modes of operation (detailed later in this guide)  5. Units of measure for primary and secondary displays  6. Alerts and status icons (detailed below)  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 13: Display Icons And Indicators

    Indicates that Bluetooth® communication is active    TEST  Indicates an Insulation Test in progress and test voltage is present    Indicates that the measured voltage is greater than 30 V (AC or DC)  H  Indicates that the meter is in Hold mode (solid H) or auto hold (flashing H)  Indicates that the meter is in locked mode    Memory icon shown with the active memory location (1‐99)    Indicates the battery voltage status    APO  Indicates that the auto power off function is enabled  Indicates that the meter is measuring AC voltage    Indicates that the meter is measuring DC voltage    Analog bar graph  VFD (variable frequency drive) mode icon    Frequency mode icon    Earth Bond Resistance icon    INSUL Insulation Resistance icon    COMP Compare (Pass/Fail) icon    Polarization Index icon    DAR  Dielectric Absorption Ratio icon  Settings mode icon  Silent mode icon  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 14: Operation

    5. Operation  Note: Before operating the device, you must read, understand, and follow all instructions, dangers,  warnings, cautions, and notes.  Note: When the meter is not in use, the function switch should be set to the OFF position.  Note: When connecting the probe leads to the device under test, connect the COM (negative) lead  before connecting the positive lead. When removing the probe leads, remove the positive lead  before removing the COM (negative) lead.  5.1 Powering the Meter  1. Set the function switch to any position to switch on the meter.  2. If the battery indicator   shows that the battery voltage is low or if the meter does not power  on, replace the battery. See section 6.2 Battery Replacement.   5.1.1 Auto Power Off  The meter enters sleep mode after 30 minutes of inactivity. The meter beeps three times 20  seconds before powering off. Press any button or turn the Rotary Switch to prevent the meter  from powering off. The auto power off time‐out is then reset. To disable auto power off (APO)  press the MODE button while turning on the meter. To change the APO time, read section  5.12.6 Setup Utility  5.2 Manual AC/DC Selection  When measuring voltage, press the MODE button to select AC or DC voltage.  5.3 Auto Range   Auto‐Range is the only mode of operation for Capacitance; ranges are automatically selected by  the meter. Insulation and Earth Bond Resistance tests allow for voltage test selection using the  rotary switch.  5.4 ‘Smart’ Out‐of‐Range Warnings  If the input is over/under the full‐scale range, the display will show >x or <x, where x is the high or  low end of the full‐scale range.  5.5 Data Hold and Auto‐Hold Modes   These two modes are discussed in detail below. In the Settings menu, if Auto‐Hold is set to OFF, the  meter will operate in the standard Hold mode. If Auto‐Hold is set to ON in the settings menu, the  meter will operate in the Auto‐Hold mode.  5.5.1 Data Hold Mode  In Data Hold mode, press the HOLD button to capture the measurement that is shown on the  main display. The captured reading will be displayed in the secondary, upper display area (the  main display will then function normally). The ‘H’ display icon will appear solid on the LCD in  the Hold mode. To exit the Hold mode, press the HOLD button again.  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 15: Voltage Measurements

     The    indicator will be displayed for DC measurements.  4. Connect the probe leads in parallel to the part under test  5. Read the voltage value on the display  5.7 Insulation Resistance Measurements  1. Use the rotary switch to select the insulation voltage (50V, 100V, 250V, 500V, or 1kV).  2. Insert the black probe lead into the COM terminal and red probe lead into the Insulation  terminal.  3. Select INSUL to enable the Insulation Resistance Function mode as described in section 5.12.1  Selecting modes.  4. During the Test, the insulation voltage will appear in the secondary (upper) reading area. The  resistance will be shown in the main reading area.    5. Press TEST OK to start test.  6. To lock the test for continuous testing, press the HOLD/LOCK button (lock icon will appear) and  then press TEST OK to test continuously.  7. The TEST icon on the LCD will be shown while the voltage is outputted.   8. Press TEST OK again to stop the test    NOTE: The 99 point Data Record memory function cannot be activated in the usual way while  using the Insulation Resistance function (since the TEST OK button is used for testing in this  case and not for saving readings). The last reading, however, is held on the display and can then  be saved in the normal way as described in the Extended Functionality section below under  Section 5.12.8 Data Record Mode.  5.7.1 PI/DAR Test    Note: PI (Polarization Index); DAR (Dielectric Absorption Ratio)  Select the PI or DAR test as described in section 5.12.1 Selecting modes.  Press the TEST OK button to test.  Press the MODE button to show the test time at the upper reading area. (LCD will show  CLOCK icon and the elapsed time). PI is a ten‐minute test and DAR is a one‐minute test.  The test will stop automatically and the result (ratio) will be shown on the main display  area. The PASS/FAIL LED will indicate the test result (Green for PASS, and Red for FAIL).  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 16: Earth Bond Resistance Measurements (Zero Ω)

    4. Press TEST OK to run a test.  5. To lock the test ON, press the HOLD/LOCK button (the LOCK icon   will appear) and then  press TEST OK to test continuously.  6. Press TEST OK again to stop the test.  7. Note that the Earth Bond Resistance Measurement mode can also be used to measure  standard resistance to 40kohms    NOTE: The 99 point Data Record memory function cannot be activated in the usual way while  using the Earth Bond Resistance function (since the TEST OK button is used for testing in this  case and not for saving readings). The last reading, however, is held on the display and can then  be saved as described in the Extended Functionality section below under Section 5.12.8 Data  Recording Mode.  5.9 Continuity Test  Warning: Do not do diode, resistance or continuity tests before removing the power from  capacitors and other devices under test during a measurement. Injury to persons can occur.    1. Set the function switch to the   position.  2. Insert the black probe lead into the COM terminal and red probe lead into the V terminal.  3. Use the MODE button to select continuity measurement. The   indicator will be displayed.  4. Insert the black probe lead into the COM (negative) terminal and the red probe lead into the  positive terminal.  5. Touch the tips of the probe across the circuit or component under test.  6. If the resistance is 30 ± 5 Ω (nominal) or less, the meter will beep.    Note: This threshold is user selectable in the SET UP menu under the Cntin (continuity) setting:  Range: 10‐50 Ω; Increment: 1; Default: 30 Ω.  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 17: Diode Test

    5. Touch the tips of the probe across the diode or semiconductor junction under test. Make a  note of the value on the display.  6. Reverse the polarity of the probes, by interchanging the probe test locations.  7. Touch the tips of the probe across the diode or semiconductor junction under test. Make a  note of the new value on the display  5.11 Capacitance Measurements  Warning: Do not do capacitance tests before removing the power to the capacitor or other devices  under test during a measurement. Injury to persons can occur.  1. Set the function switch to the position.  2. Use the MODE button to select the capacitance measurement. The F (Farad) unit will be  displayed.  3. Insert the black probe lead into the COM (negative) terminal and the red probe lead into the  positive terminal.  4. Touch the tips of the probe across the part under test.  5. Read the capacitance value on the display.    Note: For very large capacitance values, it may take several seconds for the measurement to  settle and the final reading to stabilize.  5.12 Extended Functionality  A variety of modes are available that provide extended functionality as detailed below.  5.12.1 Selecting Modes  The mode icons applicable for the selected measurement type are displayed in the lower part  of the display. When a mode is enabled, the icon is framed.   Fig 5‐1 Mode Icons    Use the left/right arrow buttons to navigate to the desired mode icon. The currently selected  icon will flash.  Press the TEST OK button to enable the selected (flashing) mode.  Use the up/down arrow buttons to step through the mode options (if any). Refer to  the section related to the specific mode for detailed instructions.  Press the TEST OK button to disable the selected (flashing) mode.  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 18: Vfd Mode (Acv Only)

    4. Press TEST to start the process.  5. Observe the green light / red light for PASS / FAIL indication.  5.12.5 Setup Utility  In Setup, define the settings for various meter options:   Auto power off (indicated by the text APO): A mode where the time period after  which the meter enters sleep mode can be set. The range is 1 to 30 minutes, or OFF.  The factory default is 10 minutes.   Auto backlight off (indicated by the text b.Lit): A mode where the time period after  which the backlight turns off can be set. The range is 1 to 30 minutes, or OFF. The  factory default is 5 minutes.   Continuity threshold (indicated by the text Cntin): A mode where the threshold for  continuity tests can be set.   Auto hold (indicated by the text A.Hold): Select Auto hold mode ON (Auto hold mode  active) or OFF (Data hold mode active). For more information, see section 5.5 Data  hold mode and Auto hold mode.  1. Select    and enable Setup mode as described in section 5.12.1 Selecting modes.  2. Use the up/down arrows button to cycle through the mode options APO, b.Lit, Cntin,  A.Hold, and RESET shown on the secondary display.  3. Press the TEST OK button to activate the displayed option.    APO: Use the left/right arrow buttons to change the auto power off time.    b.Lit: Use the left/right arrow buttons to change the auto backlight off time.    A.Hold: Use the left/right arrow buttons to configure auto hold/data hold. On indicates  that the auto hold mode is active. Off indicates that the data hold mode is active.    Cntin: Use the left/right arrow buttons to change the continuity threshold.    RESET: Press the TEST OK button to reset the settings to the factory default.  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 19: Silent Mode

    LOAD: The data stored in the memory location (identified by the ‘88’ indicator) is displayed.  Use arrow keys to scroll the memory locations. Use the  button to exit the LOAD mode.  CLEAR: The data in all memory locations is erased.    5.13 Keypad Lockout  In Lockout mode the meter ignores all button presses except HOLD. The auto power off function,  see section 5.1.1 Auto Power off, is disabled in Lockout mode.  Press and hold the HOLD/LOCK button for 3 seconds to enter/exit the lockout mode. In lockout  mode, the lock indicator is displayed. Do not confuse Lockout mode with the test lock feature used  for continuous Insulation Resistance testing (see Section 5.7 Insulation Resistance Measurements).    5.14 Streaming Measurement Data using Bluetooth   ® 5.14.1 General  Some IR cameras from FLIR Systems support Bluetooth communication, and to those cameras  you can stream measurement data from the meter. The data is then merged into the resultant  table in the IR image. This is further facilitated through a FLIR software tool known as  METERLiNK®. To stream data to an iOS/Android device, download the application FLIR  TOOLS  and follow the application on‐screen prompts.  Streaming measurement data is a convenient way to add important information to an IR image.  For example, when identifying an overheated cable connection, you may want to know its  voltage. The Bluetooth range is 10m (32ft) maximum.   5.14.2 Procedures  1. Pair the IR camera with the instrument. Refer to the camera manual for information on  how to pair Bluetooth devices.  2. Turn on the camera and then turn on the meter.  3. Press the   button on the meter to enable Bluetooth. The Bluetooth icon will appear  flashing in the upper left hand corner of the meter display.  4. Choose the variable that you want to use (voltage, bond resistance, etc.). Results from the  meter will now automatically be displayed in the resultant table in the top left corner of  the IR camera screen.  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 20: Maintenance

    6. Maintenance    6.1 Cleaning and Storage  Clean the meter with a damp cloth and mild detergent; do not use abrasives or solvents.  If the meter is not to be used for an extended period, remove the batteries and store them  separately.  6.2 Battery Replacement  The Battery symbol flashes with no ‘bars’ when the batteries have reached a critical level of 7.0V.  The symbol stays active and visible while the LCD is powered.    The meter displays readings within specifications while the low battery indicator is on. When this is  no longer possible, the display must be blanked. The meter powers off before it displays an out of  tolerance voltage.    To avoid electrical shock, disconnect the meter if connected to a circuit, remove the probe  from the terminals, and set the function switch to the OFF position before attempting to  replace the batteries.  Unscrew and remove the battery compartment cover.  Replace the six standard AAA batteries, observing correct polarity.  Secure the battery compartment cover.    6.3 Fuse Replacement  The fuse accessed via the battery compartment cover. The fuse is rated 440mA/1000V, ceramic  fast blow with a minimum Interrupt Rating of 10kA.  6.4 Disposal of Electronic Waste  As with most electronic products, this equipment must be disposed of in an  environmentally friendly way, and in accordance with existing regulations for  electronic waste. Please contact your FLIR Systems representative for more details.   FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 21: Specifications

    2 times per second  Input Impedance  3MΩ VDC/VAC <100pF,   AC Voltage Bandwidth  50Hz – 500Hz  Power Supply  6 x ‘AAA’ (LR03) batteries  Battery Life Considerations  The meter can perform 1200 Earth‐Bond resistance  measurements with new alkaline batteries. These are  standard tests of 1Ω with a duty cycle of 5 seconds ON and  25 seconds OFF.  Insulation Resistance: The meter can perform 300 Insulation  Resistance tests with new alkaline batteries. These are  standard tests of 1MΩ with a duty cycle of 5 seconds ON and  25 seconds OFF. This does not include Bluetooth or Backlight  use.  User programmable OFF to 30 minutes in 1 minute  Auto Power Off (APO)  increments, with audible pre‐alert (20 seconds)  Measurement Types  True RMS AC Volts, DC Volts, Earth Bond Resistance,  Insulation Resistance, Capacitance, Diode, and Continuity  Over‐current Protection (fuse)  440mA/1000V, ceramic fast blow fuse with a minimum  Interrupt Rating of 10kA   PI (Polarization Index) = R10‐min/R1‐min  Polarization Index and Dielectric  DAR (Dielectric Absorption Rations)=R1‐min/R30‐sec  Absorption Ratio Tests  Where R10‐min: The insulation resistance measured at the 10 minute point  after pressing the TEST button.  R1‐min: The insulation resistance measured at the 1 minute point after  pressing the TEST button.  R30‐sec: The insulation resistance measured at the 30 second point after    pressing the TEST button. Other Indications  Progressive Low Battery, Over Range  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 22: Electrical Range Specifications

      1000.0V  0.1V  50Hz – 60Hz    ± (1.5% +5 digits);    VFD AC Voltage  61Hz – 500Hz  ± (5.0% + 5 digits);    Notes:  1. Measurement start‐voltage: </‐50V (add 20 digits for accuracy)   2. VFD/LPF Cutoff = 800Hz (‐3dB point)    3. Input Impedance 3MΩ// less than 100pF    Function  Range  Resolution  Accuracy of Reading  Earth‐Bond  40.00 Ω  0.01Ω  ± (1.5% + 5 digits)*  Resistance    400.0 Ω  0.1Ω  4000Ω  1Ω  ± (1.5% + 3 digits)   40.00kΩ  0.01KΩ  Notes:  1. * ≤ 1.00Ω add 3 digits. 2. Open Circuit Test Voltage : >4.0V, <8V  3. Short Circuit Current ≥ 200.0mA   4. Live Circuit Detection if Greater than or equal to 2V @AC/DC Inputs test inhibited  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...
  • Page 23 Diode MAX Test Current: 1mA  Diode MAX Open Circuit Voltage: 3.0V  Overload Protection: 1000V AC rms or DC    Function  Range  Resolution  Accuracy of Reading  1000 µF  1µF  ± (1.2% + 2 digits)     Capacitance  10.00mF  0.01mF  ± (1.2% + 20 digits)     Notes: 1. Overload Protection: 1000V AC rms or DC      Function  Range  Resolution  Accuracy of Reading  400.0Hz  0.1Hz  ± 5 digits      4.000kHz  0.001kHz  ± 5 digits  Frequency (ACV)    40.00kHz  0.01kHz  ± 5 digits      FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 24: Input Specifications

    0.1GΩ  ± (10.0% + 3 digits)   Test voltages  Min. Resistance  Max. Resistance  50V  50kΩ  50.0MΩ  100V  100kΩ  100.0MΩ  250V  250kΩ  250.0MΩ  500V  500kΩ  500.0MΩ  100V  1MΩ  20GΩ  Notes:  1. Test Current = 1 mA    2. Test Voltage Accuracy = 0%, +20% Short Circuit Test Current = 1mA (nominal)    3. Auto Discharge Function: Discharge time <1 second for Cap. <1µF    4. Max. Capacitive Load: Operable with up to 1µF load.    5. Live Circuit Detection: If >2V AC/DC detected test inhibited    7.3 Input Specifications  Function  Maximum Input   AC Voltage, DC Voltage  1000V DC/AC  Insulation Test   No LIVE Voltage IN ‐ Protected    FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 25: Technical Support

    Service/Repair Service Email  Repair@flir.com  Support Telephone number  +1 855‐499‐3662 (toll‐free)  9. Warranties  9.1 FLIR Global Limited Lifetime Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Lifetime Warranty, subject to the terms and conditions in this document. This warranty only  applies to purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED LIFETIME WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Lifetime Warranty, Purchaser must fully register the Product directly  with FLIR on‐line at http://www.flir.com within Sixty (60) DAYS of the date the Product was purchased by the first retail  customer (the “Purchase Date”). Qualifying PRODUCTS THAT ARE NOT REGISTERED ON‐LINE WITHIN SIXTY (60) DAYS OF THE  PURCHASE DATE WILL HAVE A LIMITED ONE YEAR WARRANTY FROM DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, Test and Measurement products that qualify for coverage under FLIR’s Limited  Lifetime Warranty are: MR7x, CM7x, CM8x, DM9x, IM7x and VP5x not including accessories which may have their own  warranty.   3. WARRANTY PERIODS. For purposes of the The Limited Lifetime Warranty, Lifetime is defined as seven years (7) after the  product is no longer manufactured, or ten years (10) from date of purchase, whichever is greater. This Warranty is only  applicable to the original owner of the Products.   Any Product that is repaired or replaced under warranty is covered under this Limited Lifetime Warranty for one hundred  eighty days (180) days from the date of return shipment by FLIR or for the remaining duration of the applicable Warranty  Period, whichever is longer.  4. LIMITED WARRANTY. In accordance with the terms and conditions of this Limited Lifetime Warranty, and except as excluded  or disclaimed in this document, FLIR warrants, from the Purchase Date, that all fully registered Products will conform to FLIR’s  published Product specifications and be free from defects in materials and workmanship during the applicable Warranty Period.  PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY, AT FLIR’S SOLE DISCRETION, IS THE REPAIR OR  REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS  ADJUDICATED TO BE INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER  OBLIGATION OR LIABILITY TO BUYER WHATSOEVER.  5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE  PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF  MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS NOTIFIED FLIR OF ITS INTENDED USE FOR  THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY EXCLUDED FROM THIS AGREEMENT.  THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, SOFTWARE UPDATES, AND REPLACEMENT OF  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...

  • Page 26: Flir Test And Measurement Limited 2 Year Warranty

    Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return,  FLIR will evaluate the Product and contact Purchaser regarding the feasibility of and the costs and fees associated with  Purchaser’s request. Purchaser is responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or services  authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.  Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of return shipment by  FLIR to be free from defects in materials and workmanship only, subject to all of the limitations, exclusions and disclaimers in  this document.  9.2 FLIR Test and Measurement Limited 2 Year Warranty  A qualifying FLIR Test and Measurement product (the “Product”) purchased either directly from FLIR Commercial Systems Inc  and affiliates (FLIR) or from an authorized FLIR distributor or reseller that Purchaser registers on‐line with FLIR is eligible for  coverage under FLIR’s Limited Warranty, subject to the terms and conditions in this document. This warranty only applies to  purchases of Qualifying Products (see below) purchased and manufactured after April 1, 2013.  PLEASE READ THIS DOCUMENT CAREFULLY; IT CONTAINS IMPORTANT INFORMATION ABOUT THE PRODUCTS THAT QUALIFY  FOR COVERAGE UNDER THE LIMITED WARRANTY, PURCHASER’S OBLIGATIONS, HOW TO ACTIVATE THE WARRANTY,  WARRANTY COVERAGE, AND OTHER IMPORTANT TERMS, CONDITIONS, EXCLUSIONS AND DISCLAIMERS.  1. PRODUCT REGISTRATION. To qualify for FLIR’s Limited Warranty, Purchaser must fully register the Product directly with FLIR  on‐line at http://www.flir.com within Sixty (60) DAYS of the date the Product was purchased by the first retail customer (the  “Purchase Date”). Qualifying PRODUCTS THAT ARE NOT REGISTERED ON‐LINE WITHIN SIXTY (60) DAYS OF THE PURCHASE DATE  WILL HAVE A LIMITED ONE YEAR WARRANTY FROM DATE OF PURCHASE.   2. QUALIFYING PRODUCTS. Upon registration, Test and Measurement products that qualify for coverage under FLIR’s Limited  Warranty are: VS70 Videoscope, VSAxx Articulation Camera, VSCxx Camera, VSSxx Probe Spool, VST handset, MR02 Pin  Extension Probe, and TAxx not including accessories which may have their own warranty.   3. WARRANTY PERIODS. The applicable Limited Warranty Period measured from the Purchase data are: Products  Limited Warranty Period  VS70, VSAxx, VSCxx, VSSxx, VST, MR02, TAxx  TWO (2) Years  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...
  • Page 27 REPLACEMENT OF DEFECTIVE PRODUCTS IN A MANNER, AND BY A SERVICE CENTER, AUTHORIZED BY FLIR. IF THIS REMEDY IS  ADJUDICATED TO BE INSUFFICIENT, FLIR SHALL REFUND PURCHASER’S PAID PURCHASE PRICE AND HAVE NO OTHER  OBLIGATION OR LIABILITY TO BUYER WHATSOEVER.  5. WARRANTY EXCLUSIONS AND DISCLAIMERS. FLIR MAKES NO OTHER WARRANTY OF ANY KIND WITH RESPECT TO THE  PRODUCTS. ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF  MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE (EVEN IF PURCHASER HAS NOTIFIED FLIR OF ITS INTENDED USE FOR  THE PRODUCTS), AND NON‐INFRINGEMENT ARE EXPRESSLY EXCLUDED FROM THIS AGREEMENT.  THIS WARRANTY EXPRESSLY EXCLUDES ROUTINE PRODUCT MAINTENANCE, SOFTWARE UPDATES, AND REPLACEMENT OF  FUSES, OR DISPOSABLE BATTERIES. FLIR FURTHER EXPRESSLY DISCLAIMS ANY WARRANTY COVERAGE WHERE THE ALLEGED  NONCONFORMITY IS DUE TO NORMAL WEAR AND TEAR, OTHER ALTERATION, MODIFICATION, REPAIR, ATTEMPTED REPAIR,  IMPROPER USE, IMPROPER MAINTENANCE, NEGLECT, ABUSE, IMPROPER STORAGE, FAILURE TO FOLLOW ANY PRODUCT  INSTRUCTIONS, DAMAGE (WHETHER CAUSED BY ACCIDENT OR OTHERWISE), OR ANY OTHER IMPROPER CARE OR HANDING OF  THE PRODUCTS CAUSED BY ANYONE OTHER THAN FLIR OR FLIR’S EXPRESSLY AUTHORIZED DESIGNEE.   THIS DOCUMENT CONTAINS THE ENTIRE WARRANTY AGREEMENT BETWEEN PURCHASER AND FLIR AND SUPERSEDES ALL  PRIOR WARRANTY NEGOTIATIONS, AGREEMENTS, PROMISES AND UNDERSTANDINGS BETWEEN PURCHASER AND FLIR. THIS  WARRANTY MAY NOT BE ALTERED WITHOUT THE EXPRESS WRITTEN CONSENT OF FLIR. 6. WARRANTY RETURN, REPAIR AND REPLACEMENT. To be eligible for warranty repair or replacement, Purchaser must notify  FLIR within thirty (30) days of discovering of any apparent defect in materials or workmanship. Before Purchaser may return a  Product for warranty service or repair, Purchaser must first obtain a returned material authorization (RMA) number from FLIR.  To obtain the RMA number Owner must provide an original proof of purchase. For additional information, to notify FLIR of an  apparent defect in materials or workmanship, or to request an RMA number, visit http://www.flir.com. Purchaser is solely  responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging the  Product for shipment to FLIR and for all packaging and shipping costs. FLIR will pay for returning to Purchaser any Product that  FLIR repairs or replaces under warranty.   FLIR reserves the right to determine, in its sole discretion, whether a returned Product is covered under Warranty. If FLIR  determines that any returned Product is not covered under Warranty or is otherwise excluded from Warranty coverage, FLIR  may charge Purchaser a reasonable handling fee and return the Product to Purchaser, at Purchaser’s expense, or offer  Purchaser the option of handling the Product as a non‐warranty return.   7. NON‐WARRANTY RETURN. Purchaser may request that FLIR evaluate and service or repair a Product not covered under  warranty, which FLIR may agree to do in its sole discretion. Before Purchaser returns a Product for non‐warranty evaluation and  repair, Purchaser must contact FLIR by visiting http://www.flir.com to request an evaluation and obtain an RMA. Purchaser is  solely responsible for complying with all RMA instructions provided by FLIR including but not limited to adequately packaging  the Product for shipment to FLIR and for all packaging and shipping costs. Upon receipt of an authorized non‐warranty return,  FLIR will evaluate the Product and contact Purchaser regarding the feasibility of and the costs and fees associated with  Purchaser’s request. Purchaser is responsible for the reasonable cost of FLIR’s evaluation, for the cost of any repairs or services  authorized by Purchaser, and for the cost of repackaging and returning the Product to Purchaser.  Any non‐warranty repair of a Product is warranted for one hundred eighty days (180) days from the date of return shipment by  FLIR to be free from defects in materials and workmanship only, subject to all of the limitations, exclusions and disclaimers in  this document. FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...
  • Page 28 Customer Support  Technical Support Website   http://support.flir.com  Technical Support Email   T&MSupport@flir.com  Service and Repair Email  Repair@flir.com  Customer Support Telephone  +1 855‐499‐3662 (toll free)                                    Publication Identification No.:  IM75‐en‐US  Release version:    AA  Release Date:      2014 August  Language:      en‐US  FLIR IM75 USER GUIDE                                                                                        Document Identifier: IM75‐en‐US_AA ...
