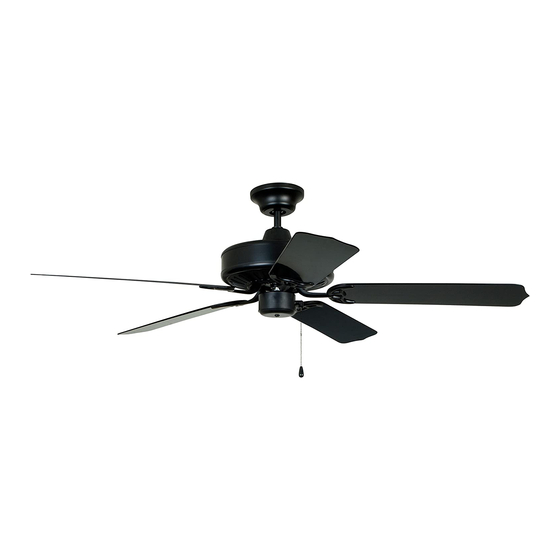

Ellington WOD52MBK5P Installation Manual

Hide thumbs

Table of Contents

Available languages

Quick Links

Download this manual

Installation Guide

For Models:

WOD52MBK5P

WOD52WW5P

LISTED

For

Wet Location

E192641

net weight of fan: 17.21 lb (7.8 kg)

READ THESE INSTRUCTIONS

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the WOD52MBK5P and is the answer not in the manual?

Questions and answers

Summary of Contents for Ellington WOD52MBK5P

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND SAVE THEM FOR FUTURE USE Installation Guide For Models: WOD52MBK5P Table of Contents: WOD52WW5P Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Hanging Bracket Installation. pg. 3 Fan Assembly.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure inches that the hanging location allows the blades a 7 feet (76cm) clearance of 7ft. (2.13m) from the floor and 30in. (2.13m) (76cm) from any wall or obstruction. This fan is suitable for room sizes up to 400 square 12ft.
Page 5: Fan Assembly. Pgs
5. Fan Assembly. If you wish to extend the hanging length of your set screw hole set screw fan, you must remove the hanging ball from the stop pin 4in. downrod provided to use with an extended downrod (sold separately). [If you wish to use the 4in.
Page 6: Wiring
5. Fan Assembly. (cont.) With the hanging bracket secured to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with two hands. Slide downrod through opening in hanging bracket and let hanging ball rest on the hanging bracket.
Page 7: Canopy Assembly
7. Canopy Assembly. hanging bracket Locate 2 screws on underside of hanging bracket and remove screw closest to the open end of the hanging bracket. Partially loosen the other screw. screw Lift canopy to hanging bracket. Place rounded part of slotted hole in canopy over loosened screw in canopy hanging bracket and push up.
Page 8: Testing Your Fan
9. Testing Your Fan. It is recommended that you test fan before finalizing installation. Restore power from circuit box and light switch (if applicable). Test fan speeds with pull chain. (diagram 1) Start at the OFF position (no blade movement). First pull will set the fan to HI.
Page 9: Troubleshooting
Return fan, shipping prepaid, to 2. Verify that reverse switch is set completely in Craftmade/Ellington. We will repair or ship you a either direction. replacement fan, and we will pay the return shipping cost.
Page 10 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Guía de instalación Para modelos: WOD52MBK5P WOD52WW5P Indice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación del soporte de montaje. Pág. 3 Ensamblaje del ventilador.
Page 11 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 12 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 13 3. Preparación para la instalación. borde Para prevenir daño corporal y otros daños, asegurarse de del aspa que el lugar en donde va a colgar el ventilador le permite 76cm un espacio libre de 2,13m (7 pies) entre las puntas de las aspas y el piso y 76cm (30 pulg.) entre las aspas y 2,13m pulg.)
Page 14 5. Ensamblaje del ventilador. Si usted desea extender la longitud colgante del agujero para ventilador, usted tendrá que quitar la bola que sirve para tornillo el tornillo colgar del tubo de 10,16cm provisto para usarla con un de fijación de fijación perno tubo más largo (a la venta por separado).
Page 15 5. Ensamblaje del ventilador. (cont.) Ya que esté sujetado el soporte de montaje a la caja de salida y capaz de apoyar el ventilador, usted está listo para colgar el ventilador. Agarrar el ventilador firmemente con las dos manos. Deslizar el tubo por la abertura del soporte de montaje y dejar que se detenga la bola en el soporte de montaje.
Page 16 7. Colocación de la cubierta decorativa. soporte de Localizar los 2 tornillos en la parte inferior del soporte de montaje montaje y quitar el tornillo que está localizado más cerca del extremo abierto del soporte de montaje. Aflojar parcialmente el otro tornillo. Elevar la cubierta decorativa hasta el soporte de montaje.
Page 17 9. Verificación del funcionamiento del ventilador. Se le recomienda poner el ventilador a prueba antes de terminar la instalación. Regresar la corriente de electricidad en el cortacircuitos y encender el interruptor de la luz en la pared (si se aplica). Verificar las velocidades del ventilador con la cadena de encendido.
Page 18 1. Usar el juego para balancear las aspas incluido Craftmade/Ellington pagará los gastos de envío de regreso. en uno de los paquetes de artículos de ferretería. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: Si no se incluye un juego para balancear las aspas, CRAFTMADE/ELLINGTON reparará...
