Summary of Contents for German pool GPI-M8

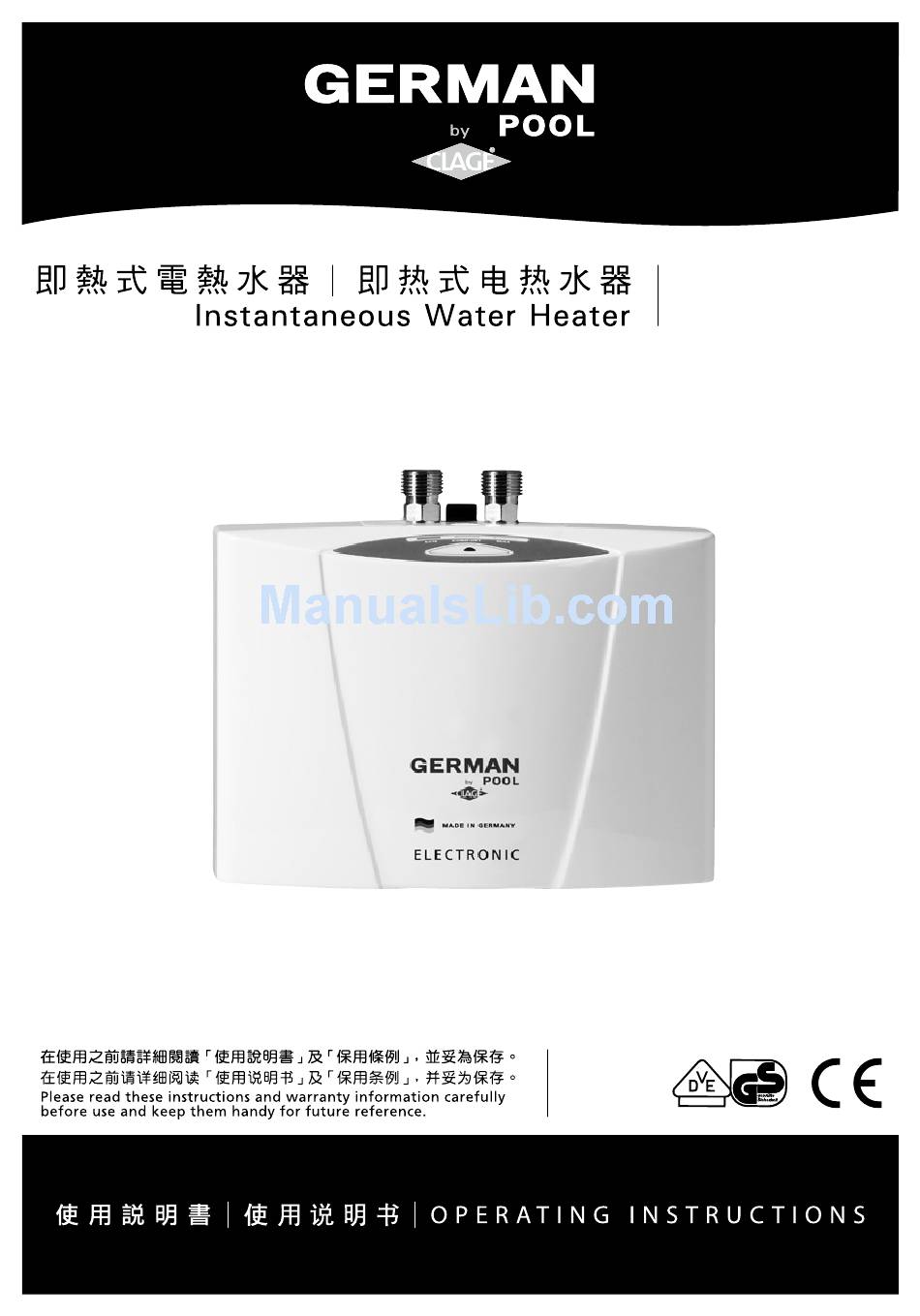

- Page 1 GPI-M8 MADE IN GERMANY MADE IN GERMANY Printed in Germany WH-GPI_M8-M-13(1)
-
Page 2: Overview
GPI-M8 1. Overview When ordering spare parts, please always specify the appliance model, power rating and serial number! Pos. Description Adjusting screw for water flow rate Hood with control panel Heating cartridge Safety temperature limiter Filter Water connector Wall bracket... -
Page 3: Table Of Contents
German Pool Contents 1. Overview ..............2 2. -
Page 4: Environment And Recycling
GPI-M8 2. Environment and Recycling GERMAN POOL is very conscious of environmental protection, and this extends to its packa g ing materials. You can help the environment by carefully segregating waste. The packaging is essential to protect the components whilst in transit. It is made from environmentally-friendly, re-usable corrugated cardboard. -
Page 5: Safety Notes
3. Safety notes Installation, initial operation and maintenance of this appliance must only be conducted by an authorised professional, who will then be responsible for adherence to applicable standards and installation regulations. We assume no liability for any damages caused by failure to observe these instructions. • Do not use the appliance until it has been correctly installed and unless it is in perfect working order. -
Page 6: Description Of Appliance

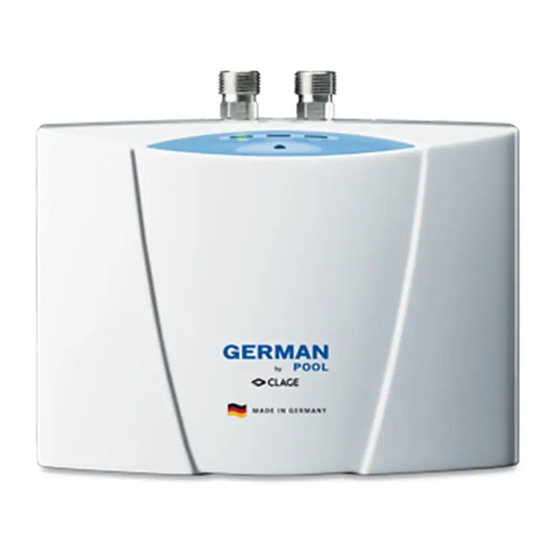

GPI-M8 4. Description of appliance This instantaneous water heater (fig. 1) is intended to provide the economical heating of water sufficient for a single outlet i.e. kitchen sink or wash basin and can be installed with a sanitary water fitting. -
Page 7: Technical Specifications
German Pool 5. Technical specifications Type GPI-M8 Capacity liter Nominal pressure MPa (bar) 1 (10) Heating system Bare resistance element Required water resistance ≥ 800 at 15 °C in Ω cm Electric supply 1/N/PE~ 220 V Nominal power rating 6.0 kW... -
Page 8: Typical Installations
GPI-M8 6. Typical installations Vented installation with special open outlet tap Fit jet regulator CSP 6: Electrical connection with mains power cable (shorten if necessary) Angle valve G 3/8“... -
Page 9: Unvented Installation (Closed Outlet) With Tap For Pressurised Appliances
German Pool 6. Typical installations Unvented installation (closed outlet) with tap for pressurised appliances Fit jet regulator CSP 6: Electrical connection with mains power cable (shorten if necessary) Angle valve G 3/8“ Dimensions in mm... -
Page 10: The Following Must Be Observed
GPI-M8 7. The following must be observed The heater is installed as shown in the immediate vicinity of the outlet in a frost-free room. Note the following during installation: • Installation must comply with all statutory regulations, as well as those of the local electricity and water supply companies • Check technical data and the information on the rating plate under the cover (chapter... -
Page 11: Installing The Appliance
German Pool 8. Installing the appliance • Install the appliance with the water connectors vertically upwards for direct connection to the sanitary tap. • Secure the wall bracket to the wall with screws and suitable wall plugs (fig. 5). • Place the appliance on the wall bracket and snap it into position (fig. 6). The appliance may only be operated, if it has been placed properly into the wall bracket! • Tap connection (fig. -
Page 12: Removing The Appliance From The Wall Bracket
GPI-M8 8. Installing the appliance Removing the appliance from the wall bracket Put the wide screwdriver tip into the interlock between the water connections unil it stops and press it slightly upwards(1), tilt the appliance forward by max. 15° (2) and remove it... -
Page 13: Electrical Connection
German Pool 9. Electrical connection Fill the appliance completely with water by repeatedly opening and closing the hot-water tap before connecting to electrical power. The heating element may be damaged if this is not done! • Check that the power supply is switched off prior to electrical connection. -
Page 14: Purging
GPI-M8 10. Purging To prevent damage to the appliance, the instantaneous water heater must be purged of air before using it for the first time. Each time it is emptied (e.g. after work on the plumbing system, if there is a risk of frost or following repair work), the appliance must be purged of air before it is used again. -
Page 15: Rating Plate Cover
German Pool 12. Rating plate cover Removing the cover Under this cover, the rating plate and the adjusting screw for flow rate setting are located. 1. Push the cover at the corrugation towards the wall bracket. 2. At the rear corners press the cover down until the front edge lifts. -
Page 16: Replacing The Cover
GPI-M8 12. Rating plate cover Rating plate cover On the inner part of the cover you can find the name of the application type (1), as well as the serial number (2) and the article number (3). Replacing the cover 1. -
Page 17: Adjusting The Water Flow
German Pool 13. Adjusting the water flow Decreasing the flow rate: Turning the adjusting screw clockwise decreases the flow rate, thus making a higher outlet temperature possible. Increasing the flow rate: Turning the adjusting screw counter-clockwise increases the flow rate, thus reducing the possible outlet temperature. -
Page 18: How To Use
GPI-M8 14. How to use Three coloured LEDs Touch key Temperature setting The touch key allows you to select one of three preset temperatures. Every key press sets the temperature to the next level: 35 °C 38 °C 45 °C (MAX) Pressing the key once again, starts the cycle all over. -
Page 19: Deactivate / Activate Led-Standby
German Pool 15. Deactivate / Activate LED-Standby As the control panel’s energy saving feature, the active LED turns off automatically about 20 seconds after the last operation (e.g. tapping or temperature selection). To identify the selected setting at any time, the LED can be enabled permanently and the LED standby function will then be disabled with the following procedure: • Close tap (water stop). -
Page 20: Trouble-Shooting And Service
GPI-M8 17. Trouble-shooting and service The following table will help you to determine and rectify the reasons for possible problems. Fault Cause Action Open the main water valve and the shut-off No water flows Water supply is turned off valve... - Page 21 German Pool 17. Trouble-shooting and service Touch key was not touched Don‘t touch the touch key for approx. 3 seconds LED flashes after in centre (until LED lights normally); for proper handling keypress touch the touch key right in the centre Touch key calibration active Check LED by touching the touchkey.
-
Page 22: 概覽
GPI-M8 1. 概覽 訂購備用零件時，請務必指定熱水器型號、額定功率和序號！ 位置 說明 水流量調整螺絲 外蓋 (附控制板) 發熱匣 安全溫度限制器 濾網 供水接頭 掛接背板 安全接地端子 電線封環 安裝及使用熱水器之前，請詳閱操作指示！... - Page 23 德國寶 目錄 1. 概覽 ..............22 2.
-
Page 24: 環境與回收
GPI-M8 2. 環境與回收 德國寶非常注重環保，對包裝材料亦如是。只要確實做好垃圾分類， 就有助於保護環境。 包裝是運輸過程中用於保護零件的重要資源。本產品包裝材料一律採 用環保、可回收的瓦楞紙板。塑膠袋則以可回收聚乙烯 (PE) 製成。 本熱水器的塑膠零件均標有原料代碼，使用完畢後即可回收。只要確 實分類，這些全是 100 % 可回收的有用材料。... -
Page 25: 安全指示
3. 安全指示 僅能由獲得授權的專業人士安裝、初步操作及保養本熱水器，以確保能遵守適用的 標準及安裝規定。本公司對未遵照此指定所致損失概不負責。 · 除非已正確安裝並處於最佳運作狀態，否則切勿使用本熱水器。 · 本熱水器只適宜用於家居用途，及在封閉、不結霜的室內使用，且只可用於加熱 自來水。 · 切勿將本熱水器置於結霜環境下。 · 本熱水器必須隨時接地。 · 最低水比電阻不可低於標籤上所列之數值。 · 最高水壓不得高於標籤上所列之數值。 · 初次試機前及每次需要將熱水器內的儲水排空時 (例如：進行供水系統維修或有 結霜可能或維修保養)，需依本說明書內之有關指示將熱水器內的空氣排出。 · 在任何情況下，均勿在關掉電源前打開前蓋。 · 切勿對本熱水器 (包括熱水器機體、電線或水管) 進行任何技術性改動。 · 請注意，高於 43 °C 的水會被界定為熱水 (對於兒童尤甚)，且可能導致燙傷。熱 水器經使用一段時間後，配件和水龍頭的溫度可能非常高。 · 入水溫度不得超過 70 °C。 · 發生故障時，請立即切斷保險絲。如有漏水，應立即關掉水源，並且必須由客戶 服務部或授權專業人員維修。... -
Page 26: 熱水器說明
GPI-M8 4. 熱水器說明 本即熱式熱水器 (圖 1) 適用於以節電方式加熱廚房水槽或洗臉槽單次使用所需水 量，可與衛浴配件一同安裝。 打開熱水水龍頭後，一旦水流量大於最小水流量，熱水器會自動開啟並將流經熱水 器的水加溫。 熱水器的原廠預設出水溫度約 38 °C，是適合洗手的溫度。達到此溫度時，電子調 節器會降低功率，確保出水溫度不會超過設定值。由於具備此項自動調溫功能，因 此只要打開熱水水龍頭，就有保持安全水溫的用水可供洗手。您可以在控制板上選 擇 35 °C (節電)、38 °C (舒適) 或 45 °C (最大) 三種溫度。如需降溫可添加冷水。 若水流量太小、水壓過低或溫水水龍頭未打開，熱水器會自動關閉。為保持最適合 的水流量，請務必安裝本熱水器隨附的特殊噴水調節器。此調節器需插入水龍頭末 端的螺紋，並且可安裝於任何標準的 M 22/24 套筒。 最大出水溫度取決於入水水溫、水流量，以及熱水器的發熱功率。您可以預設水流 量 (請參閱「調整水流量」一章)。... -
Page 27: 技術規格
德國寶 5. 技術規格 類型 GPI-M8 水量 公升 標稱壓力 MPa (bar) 1 (10) 加熱系統 裸電阻元件 要求的水比電阻 ≥ 800 (15 °C 時，Ω cm) 電源 1/N/PE~ 220 V 標稱功率 6.0 kW 標稱電流 27 A 溫度選擇 35 °C – 38 °C – 45 °C 原廠溫度設定... -
Page 28: 一般安裝方式
GPI-M8 6. 一般安裝方式 使用特殊開口水龍頭的 排氣安裝方式 安裝噴水調節器 CSP 6： 主電源線連接方式 (如有必要可縮短) 角閥 G 3/8"... -
Page 29: 使用加壓熱水器專用水龍頭的非排氣安裝方式 (封閉出水管線)
德國寶 6. 一般安裝方式 使用加壓熱水器專用 水龍頭的非排氣安裝 方式 (封閉出水管線) 安裝噴水調節器 CSP 6： 主電源線連接方式 (如有必要可縮短) 角閥 G 3/8" 尺寸 (mm) -
Page 30: 請務必遵守下列規定
GPI-M8 7. 請務必遵守下列規定 如圖所示，熱水器必須安裝在不結霜的室內緊鄰出水口處。安裝時請注意下列 事項： · 安裝程序必須遵照所有法規及當地水電公司的規定。 · 查閱技術資料和外蓋下方銘牌上的資訊 (請參閱「拆下外蓋」一章)。 · 確認已拆下所有配件的包裝材料。 · 請務必將熱水器安裝在容易操作的位置。必須安裝外接止水閥。 · 連接水管前，請以清水將水管徹底沖洗乾淨。 · 水壓介於 0.2 到 0.4 MPa (2–4 bar) 之間的操作效能最佳。熱水器承受壓力不可 超過 1 MPa (10 bar)。 封閉出水管線安裝作業重要事項！ 如安裝時需使用止逆閥，必須將其安裝在即熱式 電熱水器後方的熱水出水管線中。 禁止將止逆閥裝於熱水器前方的冷水入水管線中。... -
Page 31: 安裝熱水器
德國寶 8. 安裝熱水器 · 安裝熱水器時，供水接頭必須垂直朝上，直接連接衛浴水龍頭。 · 使用螺絲和尺寸適中的壁塞固定掛接背板 (圖 5)。 · 將熱水器置於掛接背板上，再將其卡入定位 (圖 6)。熱水器必須正確裝妥於掛接 背板，否則不可操作。 · 連接水龍頭 (圖 7)：冷水入水管 (藍色) 和熱水出水管 (紅色) 均標示於銘牌上 (位 於銘牌外蓋下方)。 · 將正確的衛浴水龍頭水管或水喉管連接至標示紅色的熱水出水口。避免水管等零 件對熱水器施加機械壓力。 · 安裝完畢後，仔細檢查所有連接處是否有滲漏情形，並視需要排除問題。 請將隨附的噴水調節器插入水龍頭出水口套筒內，以便在低水流量時發揮最佳噴 水效能。此插件可配合市售的 M 22 或 M 24 螺紋套筒。 a. 密封墊 b. 濾網 c. -
Page 32: 將熱水器從掛接背板取下
GPI-M8 8. 安裝熱水器 將熱水器從掛接背板取下 將平頭螺絲起子尖端插入水管連接之間的交界處，直到停止不動為止，輕壓螺絲起 子使其朝上方翹起 (1)，將熱水器傾斜 (不超過 15°) (2)，朝上拆下熱水器 (3)。... -
Page 33: 連接電源線
德國寶 9. 連接電源線 接上電源前，請反覆開關熱水水龍頭，將熱水器注滿水。如果未進行此步驟，可能 會損壞發熱線！ · 連接電源線前，請先檢查是否已關閉電源。 · 必須按照電路圖所示圖例經接線箱永久連接電源線 (請參閱圖 9)。請務必接上接 地線。 · 接線箱的電源端必須要有符合 IEC 標準的斷路器 (每一極的接觸開口至少要有 3 公釐)。 · 線路橫切面必須完全符合額定功率。 · 為保護本熱水器，應以等同於本熱水器額定電流的跳脫電流裝設保險絲元件。 電路圖 1. 電子調節器 2. 發熱絲 3. 安全熱斷路器... -
Page 34: 排氣
GPI-M8 10. 排氣 為避免損壞本即熱式電熱水器，第一次使用前必須先排出熱水器中的空氣。 每次將熱水器排空後 (如進行供水系統維修後、可能結霜或需要後續維修時)，必須 將熱水器內的空氣排出，才能再度使用熱水器。 1. 拔下熱水器的電源插頭。 2. 開關熱水水龍頭，直到水管不再排出任何空氣，而且熱水器內部的空氣全數排空 為止。 3. 完成此步驟之後，才能插回熱水器電源插頭。 11. 試機 此時切勿打開電源！ 1. 打開熱水水龍頭，讓水流出直到沒有氣泡為止。 2. 現在請關閉斷路器，然後連接電源。經過片刻開機延遲之後，水溫就會升高。 3. 設定所需的出水溫度，如果無法達到理想溫度或有其他問題，請調整水流量。 4. 向使用者說明熱水器的功能，並確認使用者瞭解使用方式。將操作指示轉告使 用者。... -
Page 35: 拆下外蓋
德國寶 12. 銘牌外蓋 拆下外蓋 銘牌和水量調整螺絲皆位於此外蓋下方。 1. 按住皺摺處將外蓋朝掛接背板方向推。 2. 按住後方的兩個角落，將外蓋向下壓，直到前端向上翹起。 3. 向外拉出即可拆下外蓋。... -
Page 36: 裝回外蓋
GPI-M8 12. 銘牌外蓋 銘牌外蓋 外蓋內側會註明熱水器類型名稱 (1) 和 序號 (2)，以及貨號 (3)。 裝回外蓋 1. 將蓋板朝掛接背板方向推入水管下方。 2. 壓下外蓋前端，再將外蓋往前推入後緣，直到卡入定位。... -
Page 37: 調整水流量
德國寶 13. 調整水流量 將水流量調小： 順時鐘方向轉動調整螺絲可以將水流量調小，出水溫度也會變高。 將水流量調大： 逆時鐘方向轉動調整螺絲可將水流量調大，出水溫度會降低。 方向 流量 溫度上升 – + + –... -
Page 38: 使用方式
GPI-M8 14. 使用方式 三個彩色 LED 指示燈 觸控按鍵 溫度設定 您可以使用觸控按鍵 選擇三種預設溫度的其中一種。 每按一下按鍵即可將溫度設為下一個等級： 35 °C 38 °C 45 °C (最大)。 再按下 鍵，即可重新循環。 本熱水器具有三個彩色 LED 指示燈，其中一個會亮起以指出目前所選溫度。 按鍵鎖和溫度鎖 您可以鎖住目前選定的溫度設定，避免不慎更改。鎖定溫度後，按下按鍵也無法變 更溫度。 啟動按鍵鎖/停用按鍵鎖： 按住觸控按鍵 (約 5 秒)，直到亮著的 LED 指示燈熄滅，然後放開觸控按鍵。... -
Page 39: 停用/啟動 Led 指示燈休眠功能
德國寶 15. 停用/啟動 LED 指示燈休眠功能 控制板具有節電功能，原本亮著的 LED 指示燈會在最近一次操作 (如選擇用水量或 溫度) 結束約 20 秒後自動熄滅。 為方便隨時確認所選設定，可以依照下列程序永久啟用 LED 指示燈，隨即停用 LED 指示燈休眠功能： · 關上水龍頭 (停止供水)。 · 按住感應按鍵 7 秒以上。由於按鍵鎖功能的緣故，LED 一律會在 5 秒後熄滅約 1.5 秒，然後再次亮起。 · 繼續按住按鍵，打開水龍頭，LED 指示燈會在不久後確認熄滅。 · 放開觸控按鍵並關上水龍頭 (停止供水)。 如果水龍頭開著，或者在 LED 指示燈進入休眠模式 (LED 指示燈熄滅) 時使用觸控按 鍵，最近亮著的... -
Page 40: 故障排除與維修
GPI-M8 17. 故障排除與維修 下表可協助您判斷發生問題的可能原因及排除問題。 故障 原因 解決方法 流不出水 供水管未打開 打開自來水管水閥和止水閥 噴水調節器規格不符 安裝特殊規格的噴水調節器 水流速度低於 水壓不足 檢查水壓，檢查水流調整情形 預期 清掉濾網、水閥和水龍頭的污物/ 水管中有污物 查閱技術資料 熱水器開關自動 水壓忽高忽低， 清掉污物/將水壓調大，關上其他水龍頭， 打開和關閉 水流量太小 將止水閥開得更大 調整水流量，打開止水閥，安裝特殊規格 水壓不足 的噴水調節器，檢查水壓 水溫沒有升高 污物 清掉入水口和出水口的污物 電壓不穩 檢查電壓 熱水溫度忽高 忽低 水管混接 檢查安裝方式 熱水水溫過低且 水流量太大或入水水溫 調整水龍頭、水閥或水流調整螺絲的水量... - Page 41 德國寶 17. 故障排除與維修 停止操作觸控按鍵約 3 秒 (等到 LED 指示 沒有按下觸控按鍵的中央 按下按鍵後，LED 燈恢復正常為止)；為正確操作，請按下觸 指示燈快速閃爍 控按鍵的正中央 觸控按鍵校準功能已啟動 LED 指示燈未 LED 指示燈休眠功能 按下觸控按鍵以檢查 LED 指示燈。 亮起 已開啟 如 LED 指示燈仍未亮起：檢查保險絲！ 參閱上表後若仍無法排除故障，請聯絡： CLAGE GmbH 電話： +49 (0) 4131 - 89 01- 40 Central customer service 傳真：...
- Page 42 取檢查或測試費用。 取檢查或測試費用。 Service Centre are subject to testing and handling charges. 5. 總代理有權選擇維修或更換配件或其 5. 總代理有權選擇維修或更換配件或其 5. German Pool will, in its discretion, repair or 損壞部份。 損壞部份。 replace any defective part. 6. 產品一經被轉讓，其保用即被視作無 6. 產品一旦被轉讓，其保用即被視作無 6. This warranty will be void if there is any transfer of ownership from the original 效。...
- Page 43 German Pool Customer Service Centre 客戶服務部 客戶服務部 Hong Kong 香港 香港 German Pool (Hong Kong) Limited 德國寶(香港)有限公司 德國寶(香港)有限公司 +852 2333 6249 +852 2333 6249 +852 2333 6249 Tel : 電話： 電話： Fax : +852 2356 9798 +852 2356 9798 +852 2356 9798 傳真：...
- Page 44 香港九龍土瓜灣馬頭角道116號新寶工商中心二期113號室 Room 113, Newport Centre Phase II, 116 Ma Tau Kok Road, Tokwawan, Kowloon, Hong Kong WH-GPI_M8-M-13(1)
