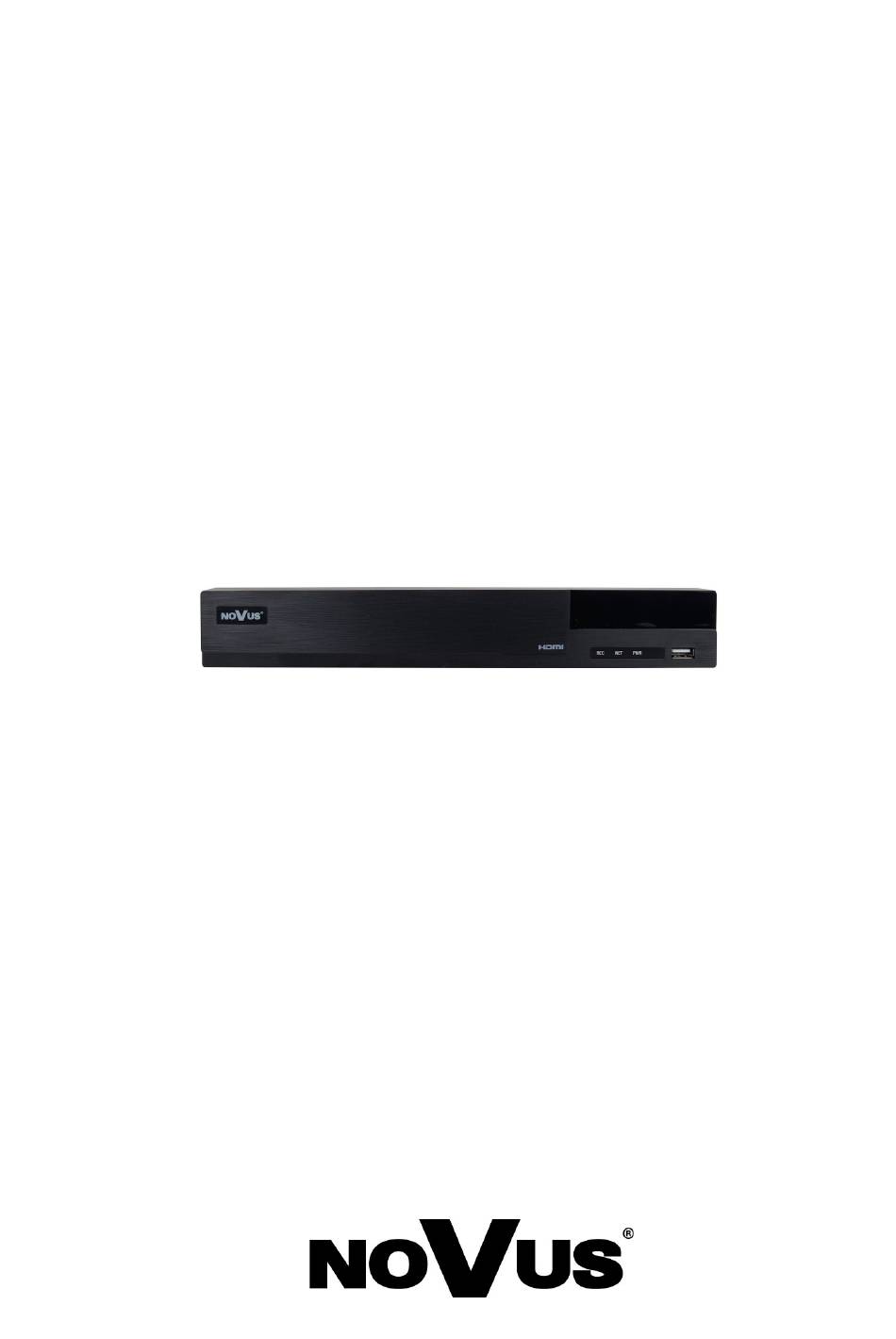

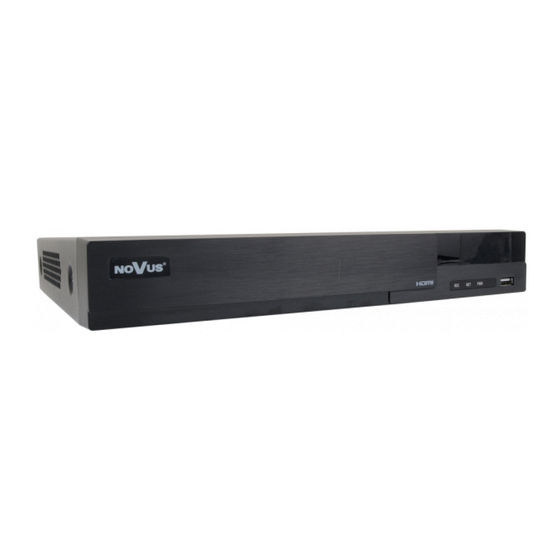

U s e r ' s m a n u a l
( s h o r t )
NVR-6316-H1-II

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-6316-H1-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-6316-H1-II

Summary of Contents for Novus NVR-6316-H1-II

  • Page 1 U s e r ’ s m a n u a l ( s h o r t ) NVR-6316-H1-II...

  • Page 2: Important Safeguards And Warnings

    11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 3: Foreword Information

    NVR-6316-H1-II User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-6316-H1-II Video IP Cameras up to 16 channels at 3840 x 2160 resolution (video + audio) Supported Resolution max. 3840 x 2160 Compression H.264, H.264+, H.265...
  • Page 4 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    NVR-6316-H1-II User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-6316-H1-II VGA: Main monitor connector, use the D-SUB VGA cable to connect monitor. HDMI: Main monitor connector, use the HDMI cable to connect monitor.
  • Page 6 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems from using not recommended hard drives.
  • Page 7 NVR-6316-H1-II User’s manual (Short) ver.1.0 STARTING THE DEVICE After enclosure, mount the disk using mounting screws (4 pcs.), And then connect the power cord and signal.The recorder casing has 6 holes enabling adaptation to hard disk mounting holes. After connecting the hard drive mount the cover start the NVR to check and format the hard drive.
  • Page 8 NVR-6316-H1-II User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.4. Connecting monitor The recorders have HDMI and VGA connectors. Following resolutions are supported for HDMI output : 1280x1024, 1920x1080, 3840x2160 WARNING Emergency switching of the screen resolution is possible after pressing the right mouse button after more than 5 seconds until you hear a sound signal from the recorder.
  • Page 9 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING 2.6. Connecting external devices • Connecting audio ports Audio output signal normally are above 200mV 1kΩ. You can connect to it the audio amplifier with the external speakers. • Connecting USB devices NVR has 1 x USB 2.0 port on front and one 1 x USB 2.0 on back. They could be used for connecting external Flash memory, mouse connection and other USB compatible devices.
  • Page 10 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING 3.3. First start After the first start of the NVR, a window is displayed that allows you to select the language used in the menu (window on the left) and the location of the device in (window on the right). Left clicking in one window changes the settings.
  • Page 11 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING In the password change wizard, you must change the password. The password must be at least 8 characters long. It should contain a number, uppercase and lowercase. They must be entered on the on- screen keyboard available after clicking on NEW PASSWORD and CONFIRM PASSWORD.
  • Page 12 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING After clicking the NEXT button, a window will appear that allows you to set a set of questions and answers that can unlock access to the recorder when root password is unknow. To add a question, click the QUESTION field to enter a question using the keyboard. Then click on the ANSWER field to enter the answer to the question.
  • Page 13 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING Pressing the OK button confirms the intention to format the disk. To start formatting, enter a username and password for a user with administrator rights. After entering the username and password, press the FORMAT NOW button. After successful formatting, the disk should have the status "READ AND WRITE".
  • Page 14 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Wizzard setup When the NVR is started for the first time, the settings wizard window is displayed. In order to properly configure the recorder, please follow the procedure given: Information: Recommended setting values for cameras can be found in the "Camera compatibility table" available at www.novuscctv.com.
  • Page 15 NVR. To change the addressable cameras, click on the icon in the column EDIT (This works with cameras NOVUS IP 3000 and 6000 series only). Enter the address in the IP ADDRESS and set the masks in the SUBNET MASK then press the OK button to save the settings.
  • Page 16 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING If you are having problems connecting to the camera, you must enter the correct user name in the USER NAME and password in the PASSWORD field and then press the OK button to save the settings.
  • Page 17 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR OPERATING - ALWAYS(24x7) RECORD +MOTION RECORD - constant recording and recoring after receiving motion detection information from the camera. - ALWAYS(24x7) RECORD + SENSOR RECORD - constant recording and recording alarm generated on alarm input...

  • Page 18: Video Window

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 19 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR MENU Item Icon Description Settings Click to run configuration of NVR parameters Logout Starts playback menu Shutdown Shutdowns the the NVR Menu bar icons Item Icon Description Settings Click to open start menu Full screen...
  • Page 20 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR MENU Icon Description Item OSD ON/OSD OFF Turns on/off OSD information Playback Starts playback for displayed cameras Manual Record Turn on / off manually recording channels. Manual Alarm Allow to trigger the alarm manually.
  • Page 21 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To begin playback of recorded material, select the button in the live preview GRAPH WITH RECORDING CALENDAR VIEW OPTIONS REPLAY OPTIONS Choose the date from the calendar and press OK button. You can identify the type of the recording data by the color in the bar.
  • Page 22 NVR-6316-H1-II User’s manual (Short) ver.1.0 NVR MENU - +/- 30 seconds - jumps forward/backward 30 seconds in recording time Event list - displays a list of events (motion detection, alarm input activation) registered for the selected channel Backup - start menu archiving recordings...
  • Page 23 NVR-6316-H1-II User’s manual (Short) ver.1.0 NOTES All rights reserved © AAT Holding S.A.
  • Page 24 2020-03-27 MB, MM AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 25 ł u g i (skrócona) NVR-6316-H1-II...
  • Page 26 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 UWAGI, OSTRZEŻENIA I WARUNKI BEZPIECZEŃSTWA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO RADY2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich od- noszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, str.

  • Page 27: Informacje Wstępne

    NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Dane techniczne rejestratorów sieciowych NVR-6316-H1-II Wideo Kamery IP do 16 kanałów w rozdzielczości 3840 x 2160 (wideo + audio) Obsługiwana rozdzielczość maks. 3840 x 2160 Kompresja H.264, H.264+, H.265 główne (podział, pełny ekran, sekwencja): 1 x HDMI, 1 x VGA Wyjścia monitorowe...
  • Page 28 NOVUS podłączanych przy wykorzystaniu protokołu ONVIF. W wypadku korzystania z protokołu ONVIF w kamerze marki innej niż NOVUS zaleca się każdorazowo przeprowadzić test na poprawność obsługi w rejestratorze poszczególnych funkcji kamery.

  • Page 29: Uruchamianie Urządzenia

    NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych panelu tylnego NVR-6316-H1-II VGA : Złącze monitora w standardzie VGA HDMI: Złącze monitora w standardzie HDMI. LAN: Złącze RJ-45 do podłączenia kamer, sieci lokalnej i Internetu USB: Port do podłączenia pamięci typu Flash i innych kompatybilnych urządzeń...
  • Page 30 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestrator NVR-6316-H1-II umożliwiają montaż jednego dysku wewnętrznego. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić na stronie www.novuscctv.com.
  • Page 31 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Po zdjęciu obudowy należy zamontować dysk przy użyciu śrub montażowych (4 szt.), a następnie podłączyć przewód zasilający oraz sygnałowy. Obudowa rejestrator posiada 6 otworów umożliwiających dopasowanie do otworów montażowych dysku twardego. Po podłączeniu dysku twardego należy zamontować obudowę rejestratora i uruchomić go w celu sprawdzenia poprawności połączeń...
  • Page 32 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.4. Podłączanie monitora Rejestrator współpracuje z monitorami wyposażonymi w złącze HDMI, VGA. Dla wyjścia HDMI dostępne są następujące rozdzielczości: 1280x1024, 1920x1080 i 3840x2160. UWAGA : Awaryjne przełączanie rozdzielczości ekranu jest możliwe po naciśnięciu prawego przycisku myszki po czasie dłuższym niż...

  • Page 33: Obsługa Rejestratora

    NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 2.6. Połączenia urządzeń zewnętrznych • Podłączanie audio Wyjście audio umożliwia podłączenia głośnika ze wzmacniaczem. Sygnał na wyjściu audio wynosi ok 200mV przy impedancji 1kΩ. • Podłączenie urządzeń USB Rejestrator posiada 1 port USB 2.0 na panelu przednim oraz 1 port USB 2.0 na panelu tylnym. Porty umożliwiają...
  • Page 34 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.3. Pierwsze uruchomienie Po pierwszym uruchomieniu NVR-a wyświetlane jest okno umożliwiające wybór języka używanego w menu (okno z lewej strony) oraz lokalizacji urządzania w (oknie z prawej strony). Kliknięcie lewym przyciskiem myszki w jednym z okien zmienia ustawiania. Aby wybrać język polski należy w oknie z lewej strony wybrać...
  • Page 35 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA W kreatorze zmiany hasła należy dokonać zmiany hasła. Hasło musi mieć długość co najmniej 8 znaków. Powinno zawierać cyfrę i dużą i mała literę. Należy je wpisać na klawiaturze ekranowej dostępnej po kliknięciu w polach NOWE HASŁO i POTWIERDŹ HASŁO.
  • Page 36 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Po kliknięciu na przycisku DALEJ wyświetli się okno umożliwiające ustawianie zestawu pytań i odpowiedzi, które mogą odblokować dostęp do rejestratora. Aby dodać pytanie należy kliknąć na polu PYTANIE aby za pomocą klawiatury wpisać pytanie.
  • Page 37 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Naciśnięcie przycisku OK potwierdza zamiar formatowania dysku. Aby uruchomić formatowanie należy wprowadzić nawę użytkownika i hasło dla użytkownika z prawami administratora. Po wprowadzeniu nazwy użytkownika i hasła należy nacisnąć przycisk FORMATUJ TERAZ. Po udanym formatowaniu dysk powinien mieć status „ODCZYT I ZAPIS”.
  • Page 38 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3.4. Wstępna konfiguracja Po pierwszym uruchomieniu NVR-a wyświetlane jest okno kreatora ustawień. W celu właściwego skonfigurowania rejestratora należy postępować zgodnie z podaną procedurą: Informacja: Zalecane wartości ustawień w kamerach znajdują się w „Tabeli kompatybilności kamer” dostępnej na stronie www.novuscctv.com.
  • Page 39 Aby zmienić adresację kamer należy kliknąć na ikonie w kolumnie EDYTUJ (Funkcja działa z kamerami NOVUS IP serii 3000 i 6000). Wprowadź adres w polu ADRES IP i ustawiania maski w polu MASK POD następnie naciśnij przycisk OK w celu zapisania ustawień.
  • Page 40 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Jeżeli występują problemy z połączeniem z kamerą należy wprowadzić poprawna nazwę użytkownika w polu NAZWA UŻYT i hasło w polu HASŁO a następnie nacisnąć przycisk OK w celu zapisania ustawień. Jeśli rejestrator nawiązał połączenie z kamerą zostanie w kolumnie STATUS zostanie wyświetlony napis POŁĄCZONY.
  • Page 41 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Można ustawić jeden z trybów : Tryb RĘCZNY - w tym trybie użytkownik musi ręcznie wywołać nagrywanie kanałów Ustawienia nagrywanie ręcznego - umożliwia wybór harmonogramów nagrywania dla każdej z kamer. AUTOMATYCZNY - ustawia dla wszystkich kamer jeden z poniższych trybów : - NAGRAJ PO DETEKCJI - uruchamia nagrywanie po otrzymaniu informacji z kamery o detekcji ruchu.

  • Page 42: Menu Rejestratora

    MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obserwacja obrazów z kamer Rejestratory sieciowe NOVUS posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski i inne.
  • Page 43 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA Nazwa Ikona Opis Ustawienia Uruchamia menu z ustawieniami Wyloguj Wylogowuje użytkownika z menu rejestratora Wyłącz Wyłącznie rejestratora Ikony paska stanu Nazwa Ikona Opis Start Uruchamia menu Start Pełny ekran Przełącza obraz wideo na cały ekran Wybór podziału...
  • Page 44 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Nazwa Ikona Opis Wł/Wył OSD Włącza / wyłącza wyświetlane informacji OSD Odtwarzanie Uruchamia odtwarzanie wyświetlanych kamer Nagrywanie ręczne Włącz/wyłączna ręczne nagrywanie kanałów Alarm ręczny Uruchamianie alarmu ręcznego Status nagrywania Wyświetla informację o nagrywaniu Stan alarmów...
  • Page 45 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Wyszukiwanie i odtwarzanie nagrań. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy wybrać przycisk odtwarzanie w oknie podgląd na żywo, wyświetlone zostanie wówczas okno jak poniżej : GRAF ILUSTRUJĄCY NAGRANIA KALENDARZ OPCJE WYŚWIETLANIA OPCJE ODTWARZANIA Na kalendarzu należy wybrać...
  • Page 46 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA • + / - 30 sekund - przesuwa bieżące odtwarzania do przodu lub tyłu o 30 sekund. • Lista zdarzeń - wyświetla listę zdarzeń (detekcji ruch, aktywacji wejść alarmowych) zarejestrowanych dla wybranych kanałów •...
  • Page 47 NVR-6316-H1-II Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA W wyświetlanym menu należy wybrać język Polski w trzecim od góry polu i kliknąć przycisk na dole menu. Po zapisie ustawień język zostanie przełączony na Polski. AAT Holding S.A. wszystkie prawa zastrzeżone...
  • Page 48 2020-03-27 MB MM AAT Holding S.A. , 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
