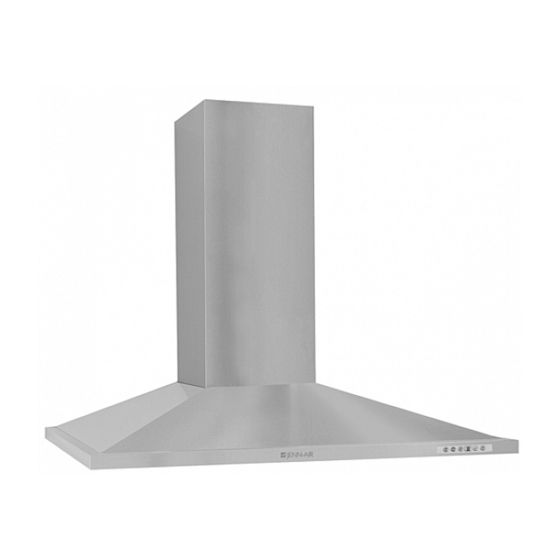

Jenn-Air JXT8030ADS Installation Manual
Manufacturer number: s99e30s s99e36s
Hide thumbs
Also See for JXT8030ADS:
- Installation manual (27 pages) ,
- User manual (24 pages) ,
- Service (34 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Model Number:
Manufacturer Number:
Size:
INSTALLATION
Form No. A/04/03 Part No. IS9900-0303A
R A N G E H O O D
G U I D E
TABLE OF CONTENTS
Safety Instructions.................................................... 1
Mounting Heights.................................................... 3
Ducting....................................................................4
Specifications...........................................................5
Installation............................................................ 6-7
©2003 Maytag Appliances Sales Co.
JXT8030ADS
JXT8036ADS
S99E30S
S99E36S
30"
36"
Litho U.S.A.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jenn-Air JXT8030ADS
Summary of Contents for Jenn-Air JXT8030ADS
- Page 1 R A N G E H O O D Model Number: JXT8030ADS JXT8036ADS Manufacturer Number: S99E30S S99E36S Size: 30” 36” INSTALLATION G U I D E TABLE OF CONTENTS Safety Instructions............ 1 Mounting Heights............ 3 Ducting..............4 Specifications............5 Installation............6-7 Form No. A/04/03 Part No. IS9900-0303A ©2003 Maytag Appliances Sales Co.
- Page 2 INSTALLATION GUIDE Read all Instructions before Installing and operating this appliance MODELS: JXT8030ADS JXT8036ADS IMPORTANT SAFETY NOTICE WARNING Installation The installation in this manual is intended for qualified installers, service technicians or persons with similar qualified background. DO NOT attempt to install this appliance yourself. Injury could result from installing the unit due to lack of appropriate electrical and technical background.
-
Page 3: Mounting Heights
INSTALLATION MOUNTING HEIGHTS & CLEARANCE Minimum mounting height between range top to hood bottom should be no less than 24". Maximum mounting height should be no high- er than 32". 28.94"-46.65" It is important to install the hood at the 5.31"... -
Page 4: Ducting
INSTALLATION DUCTING WARNING FIRE HAZARD NEVER exhaust air or terminate duct work into spaces between walls, crawl spaces, ceiling, attics or garages. All exhaust must be ducted to the outside. Use Metal ductwork only. Fasten all connections with sheet metal screws and tape all joints w/ certified Silver Tape or DuctTape. Some Ducting Options: side wall cap side wall cap... -
Page 5: Specifications
INSTALLATION SPECIFICATIONS ELECTRICAL WARNING All Electrical work must by performed by qualified electrician or person with similar technical know how and background. For personal safety, remove house fuse or open circuit breaker before beginning installation. Do not use extension cord or adapter plug with this appliance. Follow National electrical codes or prevailing local codes and ordinances. -
Page 6: Installation
INSTALLATION MOUNTING THE RANGEHOOD mounting brackets 1. Screw mounting brackets onto left and right side of blower unit. 2. Attach blower to canopy, fasten with screws from below. 3. Determine hood height, center, mark, level and hang hood to wall through mounting keyholes on back. -
Page 7: Installation
Carbon Filters (Required) 1. Purchase ductless Carbon Filters as follows: Hood Model: Part No. Filters in pkg. JXT8030ADS XXXXXXX JXT8036ADS XXXXXXX 2. Remove metal filters on hood. Clip carbon filters onto each slot opening. 3. Re-install metal filters. - Page 8 HOTTE DE CUISINIÈRE Numéro de modèle: JXT8030ADS JXT8036ADS Numéro du fabricant: S99E30S S99E36S Dimensions: 30” 36” INSTALLATION G U I D E TABLE DES MATIÈRES Consignes de sécurité............1 Hauteurs de montage............. 3 Canalisation..............4 Caractéristiques techniques..........5 Installation..............6-7 Form No. A/04/03 Pièce No. IS9900-0303A ©2003 Maytag Appliances Sales Co.
- Page 9 GUIDE D’INSTALLATION Veuillez lire toutes les directives avant d’installer et de faire fonctionner cet appareil MODELES: JXT8030ADS JXT8036ADS AVIS DE SÉCURITÉ IMPORTANT AVERTISSEMENT Installation Les procédures d’installation décrites dans ce guide s’adressent à des installateurs qualifiés, à des techniciens de service ou à des personnes possédant des compétences similaires. NE ten- tez PAS d’installer cet appareil vous-même.
- Page 10 INSTALLATION HAUTEURS DE MONTAGE ET DÉGAGEMENT La hauteur de montage minimale entre le dessus de la cuisinière et le dessous de hotte doit être d’au moins 61 cm (24 po). La hauteur de montage maximale ne doit pas 28.94"-46.65" excéder 81,3 cm (32 po). Il est important d’installer la hotte à...
- Page 11 INSTALLATION CANALISATION AVERTISSEMENT DE RISQUE D’INCENDIE L’air ne doit JAMAIS être évacué et le système de conduits ne doit JAMAIS se terminer dans des espaces entre les murs, des vides sanitaires, des plafonds, des greniers ou des garages. Toutes les sorties de ven- tilation doivent être canalisées vers l’extérieur.
- Page 12 INSTALLATION CARACTÉRISTIQUES TECHNIQUES ÉLECTRICITÉ AVERTISSEMENT AVERTISSEMENT Tous les travaux électriques doivent être effectués par un électricien qualifié ou une personne pos- sédant des connaissances techniques et de l’expérience similaires. Pour votre sécurité personnelle, retirez le fusible ou coupez le disjoncteur de l’alimentation électrique domestique avant de débuter l’installation.
- Page 13 INSTALLATION MONTAGE DE LA HOTTE DE CUISINIÈRE crochets de montage mounting brackets 1. Vissez les crochets de montage de chaque cotés de la soufflante. 2. Fixez la soufflante au déflecteur, puis fixez à l’aide des vis, à partir du dessous. 3.
- Page 14 à recyclage : Modèle de Numéro de Filtres en hotte pièce paquet JXT8030ADS XXXXXXX JXT8036ADS XXXXXXX 2. Retirez les filtres métalliques de la hotte. Agrafez les filtres au charbon dans chaque rainure. 3. Réinstallez les filtres métalliques.
- Page 15 CAMPANA DE COCINA Número de Modelo: JXT8030ADS JXT8036ADS Número del Fabricante: S99E30S S99E36S Tamaño: 30” 36” INSTALACION G U I A CONTENIDOS Instrucciones de Seguridad..........1 Altura de Montado............3 Tubería de Extracción............4 Especificaciones..............5 Instalación..............6-7 Form No. A/04/03 Part No. IS9900-0303A ©2003 Maytag Appliances Sales Co.
- Page 16 GUIA DE INSTALACION Lea todas las instrucciones antes de instalar y usar este electrodoméstico MODELOS: JXT8030ADS JXT8036ADS IIMPORTANTE AVISO DE SEGURIDAD ADVERTENCIA Instalación La instalación descrita en este manual ha sido preparada para instaladores calificados, técnicos de servicio o personas con un entrenamiento similar y calificado. NO intente instalar este elec- trodoméstico ud.
- Page 17 INSTALACION ALTURA DE MONTADO Y ESPACIO LIBRE La altura mínima de montado entre la parte inferior de la campana y la parte superior de la cocina no debe ser inferior a 24”. La altura de montado máxima no debe ser 28.94"-46.65"...
- Page 18 INSTALACION TUBERIA DE EXTRACCION ADVERTENCIA PELIGRO DE INCENDIO NUNCA haga escapar el aire o termine las tuberías entre espacios de la pared, sofitos, techos, áticos o garajes. Todos los escapes de aire deben ser dirigidos hacia el exterior. Use tuberías metálicas solamente. Asegure todas las conexiones con tornillos para metal laminado y selle todas las junturas con cinta adhe- siva certificada Silver Tape o DuctTape.
- Page 19 INSTALACION ESPECIFICACIONES INSTALACION ELECTRICA ADVERTENCIA Toda instalación eléctrica debe ser realizada por un electricista calificado o por una persona con conocimientos técnicos similares y con experiencia equivalentes. Para su seguridad personal, retire los fusibles del hogar o el interruptor abierto antes de comenzar la instalación.
- Page 20 INSTALACION MONTANDO LA CAMPANA DE COCINA mounting brackets 1. Atornille los sujetadores de montaje a la derecha e izquierda de la unidad de extracción. 2. 2. Fije el extractor a la campana, afírmelo poniendo tornillos en la parte inferior. 3. Determine la altura de la campana, céntrela, márquela, nivélela y cuelgue la campana en la pared a través de los ori ficios de montado en la parte posterior.
- Page 21 1. Compre los Filtros de Carbón para instalación sin tubería de extracción como se detalla a continuación: Modelo de Número de Filtros por Campana Repuesto Paquete JXT8030ADS XXXXXXX JXT8036ADS XXXXXXX 2. Retire los filtros metálicos de la campana. Enganche los filtros de carbón a cada apertura. 3. Vuelva a instalar los filtros de metal.
