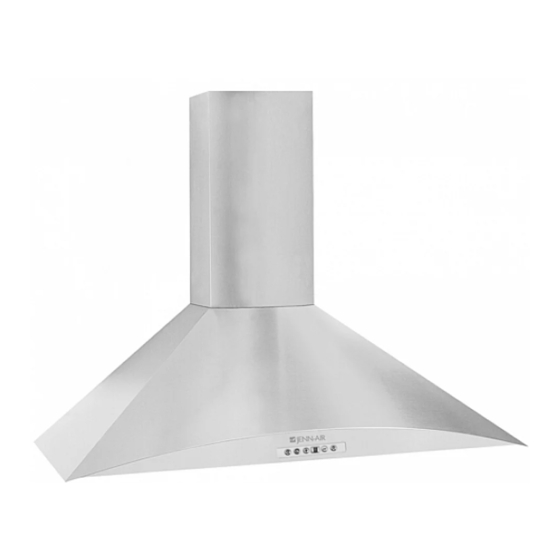

RANGE
HOOD
Model
Number:
JXT8836ADS
Manufacturer
Num DeE
$88M90S
Size:
36"
USER
GUIDE
TABLE OF CONTENTS
Safety
nstructions ....................................................
1
Controls
& Features ...............................................
2-4
Maintenance
.........................................................
5-6
Warranty ..................................................................
7
Form No. A/04/03
Part No. US8800-0303A
_2003 Maytag Appliances Sales Co.
Litho U.S.A.

Advertisement

loading
Need help?

Need help?

Do you have a question about the JXT8836ADS and is the answer not in the manual?

Questions and answers

Related Manuals for Jenn-Air JXT8836ADS

Summary of Contents for Jenn-Air JXT8836ADS

  • Page 1 RANGE HOOD Model Number: JXT8836ADS Manufacturer Num DeE $88M90S Size: 36" USER GUIDE TABLE OF CONTENTS Safety nstructions ............ Controls & Features ..........Maintenance ............Warranty ..............Form No. A/04/03 Part No. US8800-0303A _2003 Maytag Appliances Sales Co. Litho U.S.A.
