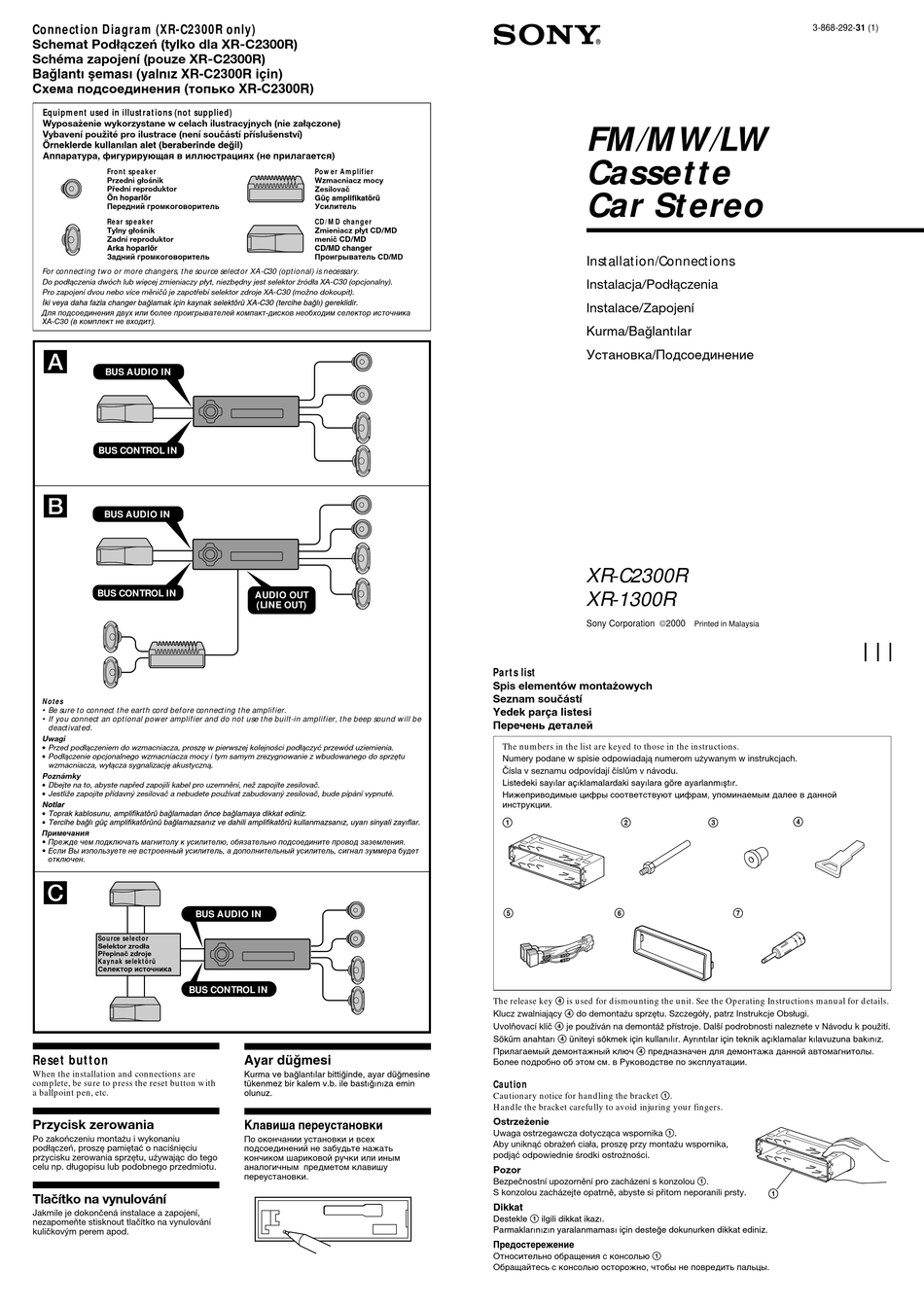

Sony XR-C2300R Installation/Connections

Connection Diagram (XR-C2300R only)
Schemat Podłączeń (tylko dla XR-C2300R)
Schéma zapojení (pouze XR-C2300R)
Bağlantı şeması (yalnız XR-C2300R için)
Схема подсоединения (топько XR-C2300R)
Equipment used in illustrations (not supplied)
Wyposażenie wykorzystane w celach ilustracyjnych (nie załączone)
Vybavení použité pro ilustrace (není součástí příslušenství)
Örneklerde kullanılan alet (beraberinde değil)
Аппаратура, фигурирующая в иллюстрациях (не прилагается)
Front speaker
Przedni głośnik
Přední reproduktor
Ön hoparlör
Передний громкоговоритель
Rear speaker
Tylny głośnik
Zadní reproduktor
Arka hoparlör
Задний громкоговоритель
For connecting two or more changers, the source selector XA-C30 (optional) is necessary.
Do podłączenia dwóch lub więcej zmieniaczy płyt, niezbędny jest selektor źródła XA-C30 (opcjonalny).
Pro zapojení dvou nebo více měničů je zapotřebí selektor zdroje XA-C30 (možno dokoupit).
İki veya daha fazla changer bağlamak için kaynak selektörü XA-C30 (tercihe bağlı) gereklidir.
Для подсоединения двух или более проигрывателей компакт-дисков необходим селектор источника
XA-C30 (в комплект не входит).
A
BUS AUDIO IN
BUS CONTROL IN
B
BUS AUDIO IN
BUS CONTROL IN
Notes
• Be sure to connect the earth cord before connecting the amplifier.
• If you connect an optional power amplifier and do not use the built-in amplifier, the beep sound will be
deactivated.
Uwagi
• Przed podłączeniem do wzmacniacza, proszę w pierwszej kolejności podłączyć przewód uziemienia.
• Podłączenie opcjonalnego wzmacniacza mocy i tym samym zrezygnowanie z wbudowanego do sprzętu
wzmacniacza, wyłącza sygnalizację akustyczną.
Poznámky
• Dbejte na to, abyste napřed zapojili kabel pro uzemnění, než zapojíte zesilovač.
• Jestliže zapojíte přídavný zesilovač a nebudete používat zabudovaný zesilovač, bude pípání vypnuté.
Notlar
• Toprak kablosunu, amplifikatörü bağlamadan önce bağlamaya dikkat ediniz.
• Tercihe bağlı güç amplifikatörünü bağlamazsanız ve dahili amplifikatörü kullanmazsanız, uyarı sinyali zayıflar.
Примечания
• Прежде чем подключать магнитолу к усилителю, обязательно подсоедините провод заземления.
• Если Вы изпользуете не встроенный усилитель, а дополнительный усилитель, сигнал зуммера будет
отключен.
C
BUS AUDIO IN
Source selector
Selektor zrodła
Přepinač zdroje
Kaynak selektörü
Селектор источника
BUS CONTROL IN

Reset button

When the installation and connections are
complete, be sure to press the reset button with
a ballpoint pen, etc.
Przycisk zerowania
Po zakończeniu montażu i wykonaniu
podłączeń, proszę pamiętać o naciśnięciu
przycisku zerowania sprzętu, używając do tego
celu np. długopisu lub podobnego przedmiotu.
Tlačítko na vynulování
Jakmile je dokončená instalace a zapojení,
nezapomeňte stisknout tlačítko na vynulování
kuličkovým perem apod.
Power Amplifier
Wzmacniacz mocy
Zesilovač
Güç amplifikatörü
Усилитель
CD/MD changer
Zmieniacz płyt CD/MD
menič CD/MD
CD/MD changer
Проигрыватель CD/MD
AUDIO OUT
(LINE OUT)
Ayar düğmesi
Kurma ve bağlantılar bittiğinde, ayar düğmesine
tükenmez bir kalem v.b. ile bastığınıza emin
olunuz.
Клавиша переустановки
По окончании установки и всех
подсоединений не забудьте нажать
кончиком шариковой ручки или иным
аналогичным предметом клавишу
переустановки.
FM/MW/LW
Cassette
Car Stereo
Installation/Connections
Instalacja/Podłączenia
Instalace/Zapojení
Kurma/Bağlantılar
Установка/Подсоединение
XR-C2300R
XR-1300R
Sony Corporation 2000
Parts list
Spis elementów montażowych
Seznam součástí
Yedek parça listesi
Перечень деталей
The numbers in the list are keyed to those in the instructions.
Numery podane w spisie odpowiadają numerom używanym w instrukcjach.
Čísla v seznamu odpovídají číslům v návodu.
Listedeki sayılar açıklamalardaki sayılara göre ayarlanmıştır.
Нижеприводимые цифры соответствуют цифрам, упоминаемым далее в данной
инструкции.
1 2
5 6
The release key 4 is used for dismounting the unit. See the Operating Instructions manual for details.
Klucz zwalniający 4 do demontażu sprzętu. Szczegóły, patrz Instrukcje Obsługi.
Uvolňovací klíč 4 je používán na demontáž přístroje. Další podrobnosti naleznete v Návodu k použití.
Söküm anahtarı 4 üniteyi sökmek için kullanılır. Ayrıntılar için teknik açıklamalar kılavuzuna bakınız.
Прилагаемый демонтажный ключ 4 предназначен для демонтажа данной автомагнитолы.
Более подробно об этом см. в Руководстве по эксплуатации.
Caution
Cautionary notice for handling the bracket 1.
Handle the bracket carefully to avoid injuring your fingers.
Ostrzeżenie
Uwaga ostrzegawcza dotycząca wspornika 1.
Aby uniknąć obrażeń ciała, proszę przy montażu wspornika,
podjąć odpowiednie środki ostrożności.
Pozor
Bezpečnostní upozornění pro zacházení s konzolou 1.
S konzolou zacházejte opatrně, abyste si přitom neporanili prsty.
Dikkat
Destekle 1 ilgili dikkat ikazı.
Parmaklarınızın yaralanmaması için desteğe dokunurken dikkat ediniz.
Предостережение
Относительно обращения с консолью 1
Обращайтесь с консолью осторожно, чтобы не повредить пальцы.
3-868-292-31 (1)
Printed in Malaysia
4
3
7
1
