REMOCIÓN DEPÓSITO
ACEITE (fig. 12)
Para remover el depósito del
aceite proceder como indicado
a continuación.
- girar en sentido antihorario el
perno trasero (1), retirarlo y
extraer el sillín
desenganchándolo del tornillo
de sujeción delantero;
- retirar los dos paneles
laterales previa remoción de los
tornillos de sujeción (2)
correspondientes (recuperar los
casquillos debajo de los
tornillos);
- desconectar, en el lado
izquierdo, el conectador (3) del
cableado fusibles-batería del
grupo principal de cables;
- remover la batería (4) del
alojamiento en el depósito del
aceite; ahora es posible
levantar el depósito, vaciar el
aceite y desconectar la tubería
de envío del aceite a la bomba
(5) aflojando, con unos alicates,
la abrazadera de sujeción
correspondiente.
Proceder al revés para montar
el depósito.
9:49 Pagina 77

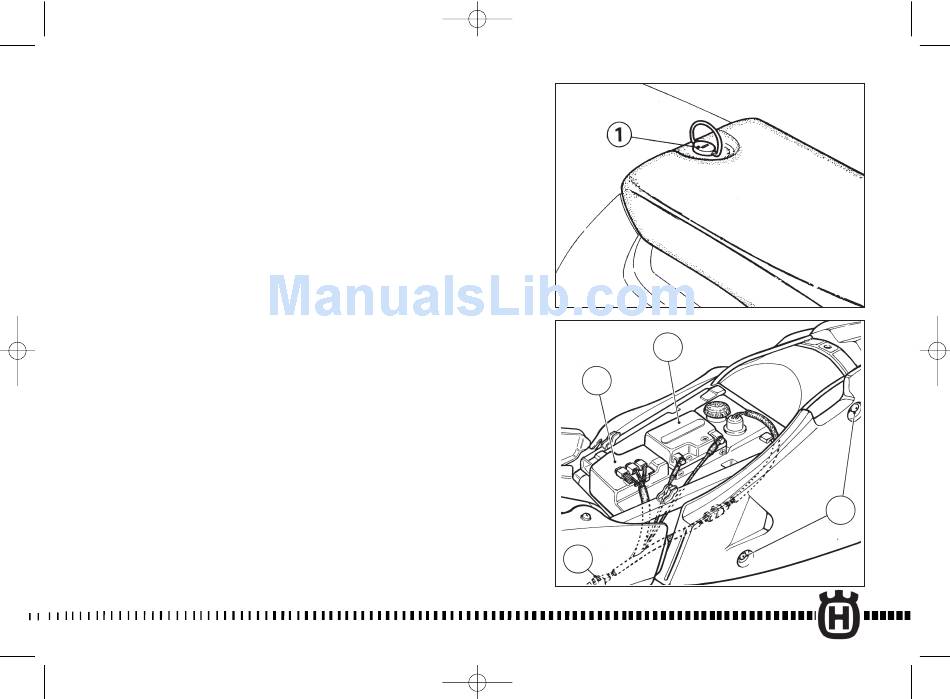

FIG. 12
1. Perno fiss. sella
2. Vite fiss. pannello
3. Connettore cablaggio
fusibili-batteria
4. Batteria
5. Serbatoio olio
FIG. 12
1. Saddle pin.
2. Panel screw.
3. Connector of battery-fuse
wiring harness.
4. Battery.
5. Oil tank.
FIG. 12
1. Pivot de fixation selle.
2. Vis de fixation panneau.
3. Connecteur du câblage
fusibles-batterie.
4. Batterie.
5. Réservoir d'huile.
BILD 12
1. Sattel-Befestigungszapfen
2. Verkleidungs-
Befestigungsschraube
3. Sicherungen-Batterie-
Verkabelungsverbinder
4. Batterie
5. Öltank
FIG. 12
1. Perno sujeción sillín
2. Tornillo sujeción panel
3. Conectador cableado
fusibles-batería
4. Batería
5. Depósito del aceite
